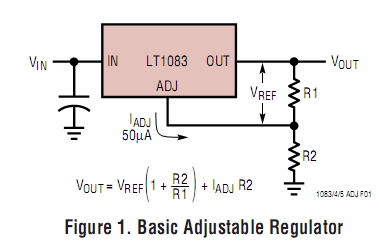

● 三端可调稳压器的输出电压由R1和R2的比值来确定，通常R1的取值是100欧姆到120欧姆，而且输出电压总是小于输入电压。

　　● 再看看其输出特性，现在我们的供电电源是40V左右的直流，输出是24V直流，中间有16V的电压差，根据图表，只要散热良好，让我用的变压器全功率工作都行。实际上我应该降低一些电压差的，因为电压差越高，稳压器的发热也就越大。这是我做的不好的地方，定做变压器的时候没有好好的计算参数，随口就报了个 28V……

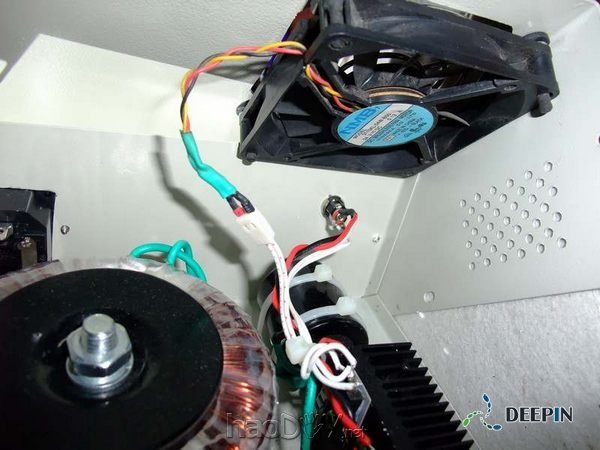

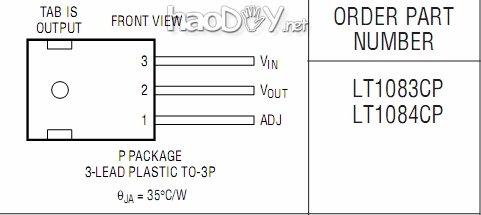

　　● 顶部开了孔，安装了一个8015的11叶扇叶静音风扇，是NMB(**美培亚)的，24V直流供电。为了降低噪音，另外安装了一块LM7815来降低供电电压，降低转速和噪音，并且可以隔离一些风扇的干扰。因为三端稳压器的金属背板通常都是和其电压输出脚连接在一起的(并不绝对)，所以都用绝缘子和绝缘散热硅胶垫来和散热器绝缘并且导热，防止短路。

6 、测试

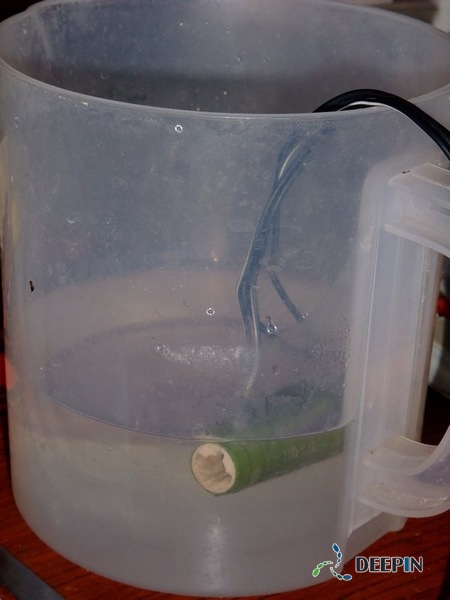

　　● 最后就是全功率测试了，根据实际使用情况，电流是在2A左右，然后逐渐降低到1A以下，那么，我在24V端直接接一个功率电阻就可以了。电阻选用的是 25W10欧姆的陶瓷芯绕线功率电阻，电阻上的电流是24V/10欧姆=2.4A，实际功率消耗是24*2.4=57.6W，远超过电阻的承受功率，那就水冷吧，直接丢水杯就可以了。持续工作了一个小时，水温热，内部稳压器和整流桥的温度也能接受，基本上电源就做成功了。

　　● 好吧，到此我的任务完成了，但是我们DIYER自用的电源，不能这样简单，比如可以在输出口接一个电压表，串联一个电流表，这样可以监视实际的电压值和电流消耗;3296电位器可以换成大型一点的多圈可调电位器，安装在面板上，这样就可以调整输出电压的大小。这个电路而言，可以输出1.25V~35V电压范围内无极可调。更改一下甚至可以输出降低到0V。要是电流需求不大，可以换成更廉价的三端稳压器，比如LM317T，输出电压和LT1083CT的范围一样，电流最大1.5A(需要妥善散热)，脚位的定义是一样的。还可以根据其稳压性能，做一个电池的充电器。
