WE106为著名古董专业前级前级，很多地方均有介绍，身价不菲，非我等平民百姓所能拥有。虽没有听过原机的声音，但根据其他原装机器的经验和风格，应该是我最喜欢的声音之一。


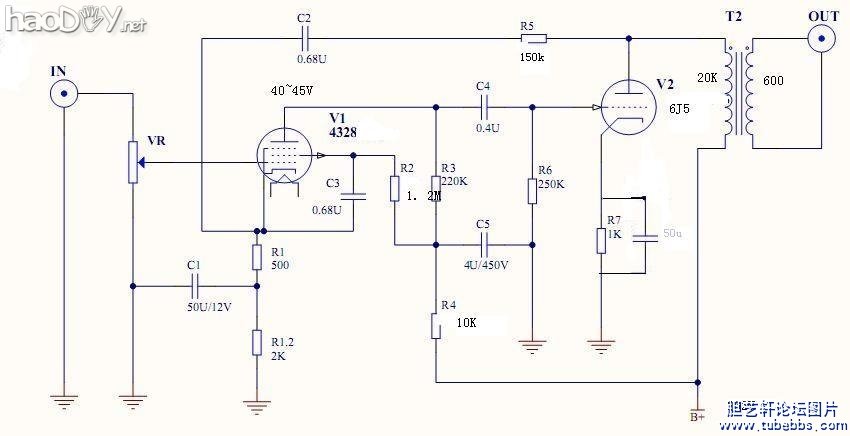

线路分析

其实原装机的线路并不复杂，是输入牛-310A-336A-牛输出。现在最差的粗网WE310A也要1K5一对，细网的翻倍，WE336A更是WE310A的二倍，输入牛285E、输出牛185A，电源牛360S，一套下来的价格惊人！
我个人觉得这个线路的精髓在于采用五级管输入放大，功率管（原线路是功率五级管）输出，环路反馈取自输出管屏极，让输出牛“自由工作”。


听贵族版WE106

我这次搞106乃受上海朋友和刘兄毒害而致，上海朋友的贵族版106到杭州演示了一天，感触甚深，如此真实、清通、富有灵气，韵味适当，乐器质感强烈、感情表达及其丰富，是我听过最喜欢的前级。
这台前级用足了原装料，除了电源牛外几乎全是WE原装物料，什么WE310A/WE336A/WE274B，WE285E/WE185A，三对钩子电容，又采用原装线路，不靓声到反而有问题了，哈哈！
我粗略计算了成本，按现在的市价，材料成本接近10W元。

#p#分页标题#e#




声音取向设计

音响的声音无非二个方向，追求真，还是美。各有各的好，又各自有追求者。同时二者又是统一的，太假的声音不可能得到大部分人认同的美，真实的乐器声音肯定是美的。大部分音响是二者的结合体。
本次制作尽量靠“真”的方向，所以尽量采用美系材料，能不用英国的尽量不用，哪怕自己非常喜欢的TCC电容

牛的选取

根据自己的实力，在银蛋射程范围内选材。原装牛不敢指望了，输入牛干脆省掉，我还怕线路增益太高，不好与后级配合，输出牛可以选用牛叔的101三代牛，或者嘉兴朋友给刘兄做的20K：600牛（该牛非常成功，刘兄的制作可参阅：http://www.tubebbs.com/viewthread.php?tid=89134&highlight=%2Bfwx123），最后决定采用嘉兴朋友制作的输出牛，牛叔的牛留下今后制作101或者WE44线路输出用。
只所以选择该牛，一方面该牛已经几易其稿，无论指标还是听感均相当满意，并且价格不贵，采用西电外观设计，看起来小巧玲珑非常可爱。

#p#分页标题#e#


装在面板上的样子

管子的选用

这次装机刘兄打前阵，又有上海朋友的成功范例，所以应该说看得很远。
我把最终目标定在WE310A/WE329（或者WE311），310A国内尚有机会买到，就这么一对咬咬牙还是有机会的，至于WE329/WE311价格尚可接受，但一时也买不到，等机会就是。整流管就看情况了，因为电源部分我想仿制WE20A。

最终目标当然好，但等配齐管子起码得半年，不可能就此干等啊！刘兄早期用6J7-6J5做的机器也很好，虽没有后来的WE328-WE329有西电味，但也非常好声。考虑到WE310A/311A都是大六脚管座，为了减少以后装机的麻烦，从同城古羽教授处借得一对英国的4328做第一级（也是大六脚），第二级却采用RCA 1626小功率管，这个管子是上海“贫农”兄首先使用的，发现在控制力、低频能量感上大大胜出6J5，毕竟是小功率管，内阻也低，同时由于这个是40年代初的东西，所以声音很醇，“贫农”兄说很有西电味。还有一个很重要的原因，这对管子价格非常“平民”，适合我等平民。


阻容件等的选取

刘兄的106机大量采用WE106线绕电阻，该电阻的特性是二端延伸好，属于“冷色调”的，该机与上海朋友机对比的时候特性非常明显，中频部分稍差，所以我吸取教训，大量采用美国AB电阻，个别阻值没合适的选用WESTON电阻，因为这些都是“暖色”的。
刘兄的机器音色偏冷当然不仅仅是电阻单方面的原因，我觉得最主要的原因是输出牛引起的，所以不仅电阻要采用暖色的，包括接线、电容都要采用，于是用西电蜡浸漆包线做机内接线。
家里总共就一对WE钩子电容，这次决定用上它了，由于容量3U，所以只能作为电源退耦用。藕合电容暂时用BLACK CAT，今后不“平民”的时候换成钩子，其他的退耦、反馈用上GUDEMAN陶瓷封电容，不要小看GUDEMAN电容，WE124功放用这个品牌的电容做耦合！用过这个电容的朋友告诉我，绝不比陶瓷封装的VQ差，而价格却比VQ “平民”。这种电容竟然可以买到全新的！

自制音量控制器（一）

音量电位器对声音的影响很大，对比之下会发现不亚于换管子和接线。上海朋友制作的贵族版106用上了DAVEN，当然是最佳选择，但价格一点不“平民”。自己又不想将就用ALPS/NOBLE之类碳膜电位器，所以决定自己制作一个，但音色必须要对路。以前用西电排骨电阻和丸球电阻制作过一个超级电位器，体积很大只能外置。但就是现在要重新制作也买不到这么多电阻，况且这个电位器也有一个明显的问题，每档之间间隔不均匀，因为无法获得合适阻值的电阻。
上海朋友告诉我，排骨电阻的电阻丝可以用焊锡焊接，这样我想出一个主意，拆掉排骨电阻自行绕制电阻，可以获得合适的阻值，就这样拆掉三个电阻制作，相当与一个排骨电阻变成4个电阻，相当“平民”，就是时间和精力化了不少。

#p#分页标题#e#



自制音量控制器（二）

这个音量控制器只有小音量部分的12挡，不完整，但实际经验告诉我们，在前级、后级增益合适的时候大部分时间就在4~5档，所以后面部分完全是摆设，被实用主义的我抛弃了。
还有一个问题，这个电位器与常规的分压、分流不一样，信号输入接上一只20K丸球电阻，再串联一只可以选择的电阻接地，所以实际阻抗略有变化，但不大，12档最大的时候不超过10%。


电阻排装上架


焊接好的电位器

原机电源部分采用二级LC滤波，上海朋友的贵族版也沿用了原籍线路。但上海大佬自从听了WE1126前级后念念不忘“大300B “的声音，于是做106线路时也用WE20A线路制作稳压电源，并且左右声道各一台，效果自然不在话下。与贵族版106相比，在中频的密度、低频的清晰度上犹胜出不少。
同城JENSEN林也喜欢20A声音，叫我搭实验台，于是我也顺手用在106线路上了。当然我做的20A也必须平民化，整流管暂时用曙光274，调整好后换成GEC 6X5（我有现成的）或者喜万年274B（JENSEN林有现成的），调整管用曙光300B-98，稳压管用85V德律风根的或者大盾85A2，均有现成品，电源牛由“老尘”制作。第一级滤波采用4U 400V WE螺丝脚，第二级用美国大D 10U 600V（原装机也用该电容，担效果自然不及WE钩子）。

#p#分页标题#e#


20A实验台


20A线路图

电源部分的几次调整（一）

电源先于线路做好，所以只能搬到刘兄家，竟然失败了二次，非常痛苦。每次都是噪声太大，刚开始小看这个电路了，接好线路马上接上电阻负载试验，调整到需要的工作电压，看来工作正常，没有用示波器观测波形，结果在刘兄家发现噪音很大，取回后发现线路有自激现象。老烧们告诉我，必须在稳压电源二端并联上小电容，我请教上海的天和兄，天和老大知无不言，坦诚告诉我原装机器上在稳压管上并联有一个回路，是一个手指头大的电感与1U电容串联，但线路图上没有画出。我马上就试，用一只500欧电阻替代电感，自激果然消除。
以为问题就此解决，但交流声还是很大，于是又请教ECC32等老大，都给我介绍了经验和方法，但最终就是无法解决，输出波纹在32MV左右，当然不能用于前级使用

电源部分的几次调整（二）

闷思苦想几日后，有所领悟。为什么同样的线路，上海的朋友个个做得很好，而我就不行呢？会不会是我的材料“平民”化后引起的？我用的是曙光300B-98，他们全用WE300B复刻版，回想起我用这个300B做功放时8欧端交流电平6MV，死活下不去，是不是灯丝交流干扰引起的？
没有WE300B可以替换，但想到给300B灯丝找个合适的输出点，于是接上100欧平衡电位器，抽头输出正电压。至此我已不敢有丝毫怠慢，接上毫伏表和示波器观察。效果不错，波纹从32MV下降到16MV，解决了一半，哈哈！
我仔细观看波形，发现似乎有调制的迹象，100HZ波纹上有很高的高频，调整示波器发现这个高频的频率在10K左右，最关键的是这个波纹会跳跃，我看到跳跃的时候稳压管的亮光在改变（这时已经用JENSEN林WE313C），会不会是稳压管不好呢？请教天和也如是说，于是用大盾85A2换下313C，波纹电压马上下降到1。2MV，稳定后在0.8MV左右。

电源部分的几次调整（三）

WE20A电源原用途很广，高压交流输入490V，标准输出电压275V，用于WE1126前级非常合适，当然也可以用于原装的WE106。但是在我们的实践中发现，输出功率管无论采用原装线路的WE336A ，还是后来替代的WE311A/329A，电源电压都不能用太高，哪怕我自己用的RCA1626都不行，否则声音很猛、很冲，可能是因为我们的信号源变了，不是以前的LP或者电影还原。现在的情况工作电压在160V左右最合适，这就要作些调整，把接地的取样5K电阻换成20K左右，方能调整到160V左右的电压值，另外供给稳压管电流的32.5K电阻最好也适当减小（我自己偷懒，没换）

#p#分页标题#e#

焊接好的放大部分照片

由于实现进行了较长时间的规划，所以布局看起来不错，内部走线应该说比较合理。
灯丝供电采用西电鸡骨草，双线绞合，从机器二侧通到管座接脚，与输出、输入信号线相隔很远，以免干扰。
输入信号线和地线经电位器后直接拉到输入管栅极，不与电源部分公用地线，也即单独从信号座拉一根地线到第一级接地点。
每级阴极电阻接地点选为该级的接地点，把栅极电阻，旁路电容等都联结到这里，电源地线先经过第二级接地点，再到第一级接地点，然后引出一根短线在第一级管座安装螺丝处接入机壳。
为了防止西电浸蜡线老化漏电，我在每根接线外用各色绝缘套管再保护一层，高压部分用红色套管线，地线用黑色，信号用兰色和黄色，看起来很漂亮，呵呵！



解决好线路技术问题（一）

我的习惯是装好机器后马上通电，没有危险就听音，有问题再解决。可惜最近自己的系统不齐，JENSEN复刻箱还在木匠这里，开不了声。所以只能老老实实用仪器观察。
首先用毫伏表检查静噪。二个声道在无信号输入（输入短路）的时候竟然有1.5mv和2.5mv的波纹电压，与实验时的0.6~0.7mv有上倍的差异（实验时在20A输出加一级电感电容滤波）。一步步倒退回去，检查到电源波纹电压竟然上升到9mv，百思不得其解！用电阻作负载的时候最大1.5mv，后来最小的时候被我调整到0.8MV，很满意了，怎么老毛病重犯了呢？
电源部分后来没有变动，应该在线路，线路上唯一的改动就是灯丝，试验的时候灯丝没有接地，也没有抬高电压，整理的时候把灯丝电位提高到25V左右。为了排除故障，就测试输出级，断开第一级，电源波纹依然是9MV，线路输出波纹0.1MV，断开灯丝抬高的线路（让灯丝悬浮），这样一来，电源波纹下降到0.8MV，但输出波纹却到0.4MV，这下明白了，是第二级的灯丝电流干扰到电源波纹了！

解决好线路技术问题（二）

想到用电位器给灯丝找个合理的接地点，可试验的结果却让人失望，电源波纹与线路输出波纹犹如一个跷跷板得二端，此消彼长。
碰到这样的情况后请教了几位朋友，但都无法提供实质性的一下子解决的办法，那就只能自己摸石子过河了。用毫伏表检测输出，先试后面一级，不断改变接地方式：直接接地、抬高电压接地、通过电容接地，最后比较顾全的是通过飞利浦200U 100V轴向电容接地的方案，电源波纹4MV，但输出波纹却到0.2MV，也是一个折衷，输出波纹是个直接的结果当然重要，但担心电源波纹对前面一级的影响，不敢太大。后来的实验也说明，4MV的电源波纹对前面一级影响在可接受的范围之内，通过27K电阻降压滤波后，输出机电源纹波在1.6MV左右，为了验证这个纹波的影响，第一级电源部分串联一个10H电感加10U电容滤波，结果与不接着个滤波回路差异不大，说明对输出纹波的贡献并不明显。
影响最大的还是灯丝接地的方法，最后第一级采用抬高灯丝电压接地的方式，但选择哪个交流端子接抬高电压断差异很大，得试验才知道结果，用毫伏表很容易分辨。
最后二个声道的输出纹波都控制在1MV左右，加上反馈后在0.5~0.6MV之间。
通过这次灯丝接地的处理，功力又有长进，呵呵！
网上有朋友做的比我好，在0.15MV，但他采用直流灯丝供电，我不喜欢，只得接受现在的结果。

#p#分页标题#e#

跟在别人后面总是落后的

这次装106线路，有上海朋友贵族版的经验，又有本地刘兄打头阵，经常交流很容易解决问题，包括校音上的，所以装机的时候不断调整，少走了弯路。到开声的时候刘兄又高出新花样，加上了输入牛！暂且不表这些，先说声音表现。
由于前面的工作做得非常细致，开声非常顺利，总体表现相当满意！
一、控制力很好，可能于采用功率管输出有关；
二、声音相当松顺；
三、细节非常丰富；
四、感情表达不错。
接在刘兄的系统里，不用与本人抄刀的二版M10对比，在气势、场面上、细节上已胜出。

细调工作电压

稳压电源有个很大的好处就在于可以方便调整线路的工作电压，上回制作6J5 T1前级的时候就发现这一招很厉害！
试机的时候我把工作电压调到最低以策安全，大约在153V左右。机器稳定后由VERY兄和刘兄监听，我调整，不断提高后VERY兄叫停，然后回调，如此几回确定下最佳工作点，测量一下是158V。碰巧的是，后来刘兄机器的最佳工作电压也是这个数值，所以虽然管子不一样，呵呵！
VERY兄言：电压提高后能量感、规模感加强，但超过158V后高频收紧不自然。
其实这个线路有二级放大，调整工作点可以更加细化，前后级分开调，应该是这样才能达到更好的效果，等今后拿回家后慢慢玩吧

平民版的终结

发烧的意义在于折腾，追求越来越理想的声音。
平民版开声后不断地调整，主要在二个方面：
电源部分：用20A线路稳压电源声音温文尔雅，但不够鲜活，我觉得不一定是线路的原因，很有可能是没有条件采用顶级的WE300B/WE274，还有就是贵得天价的钩子电容。于是还是采用常规∏型滤波，手头有一只MALLORY红蓝标，10U+80U，用80U作为第二级滤波，第一级采用WE 4U螺丝脚，电感是WE 149，电感量20H。整流管大盾GZ34。
放大部分：把第二级输出管换成GEC 6J5葫芦胆，调整了相应工作电压。
反馈调节：改变反馈电阻值，从82K变到150K，在动态和精致间取得好的折中。

平民版机器的制作还有很多值得改进的地方，很多东西无法实现，于是最近开始搞一款“小康版”的，到时跟大家交流，谢谢！


WE螺丝脚没有拍进去
