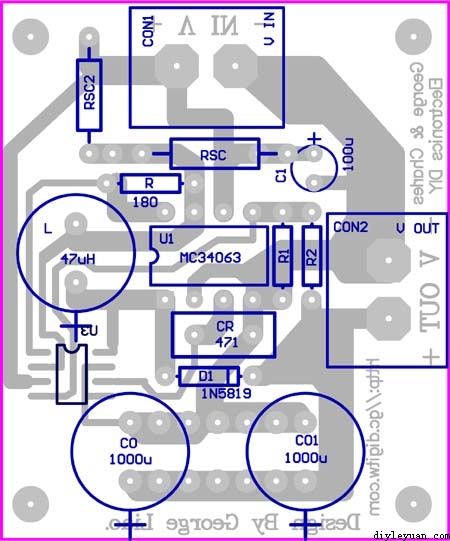

MC34063升压电路PCB元件图
7.4V升12V升压电路的制作(MC34063)

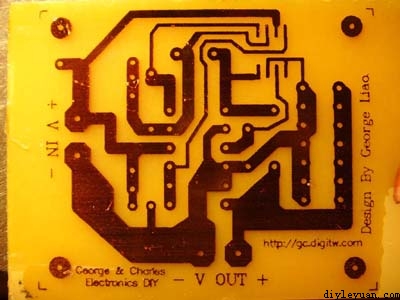

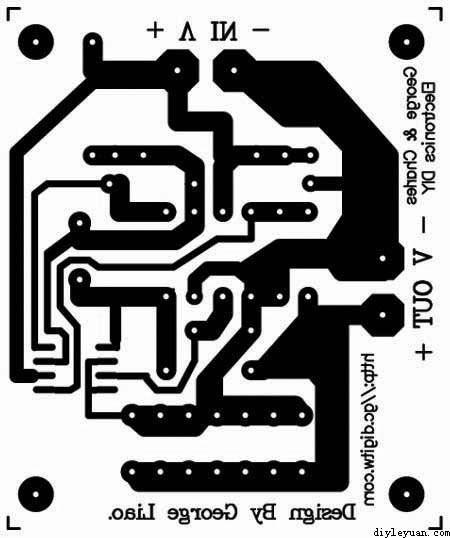

MC34063升压电路PCB底层图

　　Lay上，方便大家择一使用，记得可不要一次装两个!

　　另外一些注意的事项也说明一下，板子上Rsc及Rsc2是为了方便给各位找不到合适的限流电阻时，以并联的方式组合，多留了一个Rsc2的位置，如果阻值可以找到，装其中一个位置就可以了；Co及Co1输出电容也是只要装其中一个就好了，容量越大，莲波越小，多留了几个孔位，方便自己置放电容位置；电路板上的CR就是电路图中的Ct，选择相近的就可以了。

　　以下是我制作的MC34063升压电路板:

制作的MC34063升压电路板
7.4V升12V升压电路的制作(MC34063)

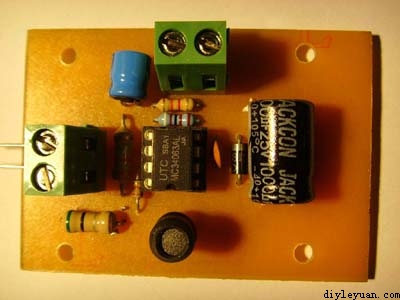

MC34063升压电路正面安装
7.4V升12V升压电路的制作(MC34063)

MC34063升压电路反面安装
7.4V升12V升压电路的制作(MC34063)

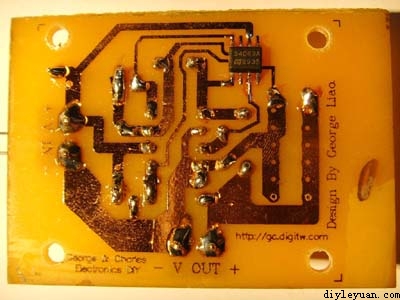

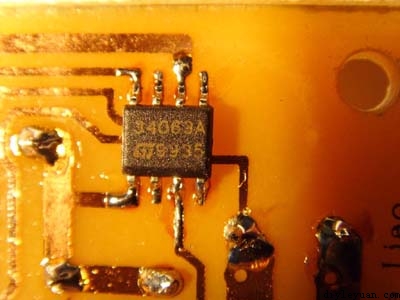

MC34063升压电路SMD安装

　　实测输出电压:

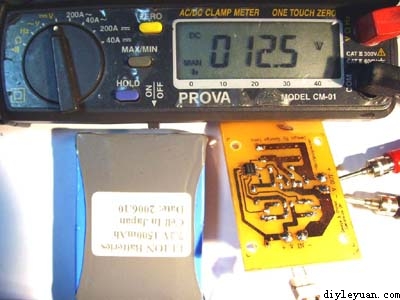

　　加上负载灯泡(250MA左右)时的输出电压(保持在12.4V)。相信这样的製作会使想做升压的人方便不少，希望这个低价位的升压电路给您方便的运用!

MC34063升压电路实测输出电压
7.4V升12V升压电路的制作(MC34063)

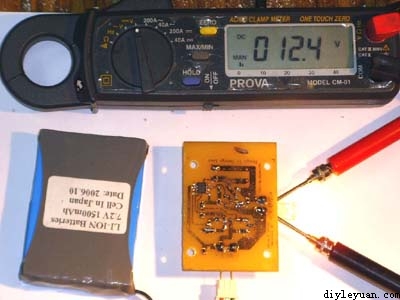

加上负载灯泡(250MA左右)时的输出电压(保持在12.4V)
