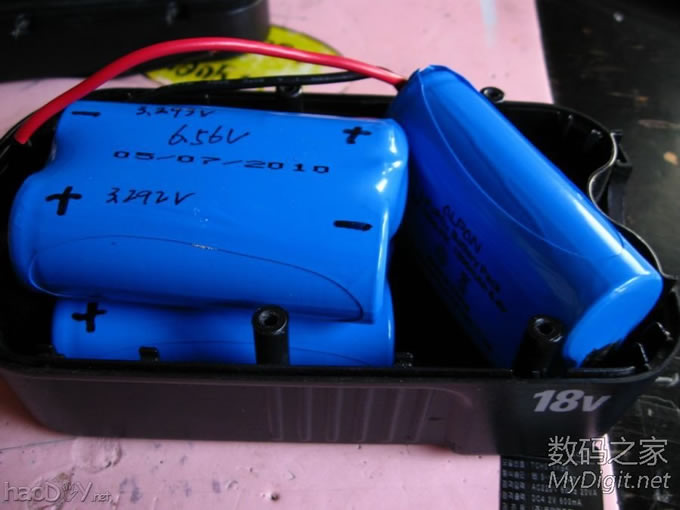

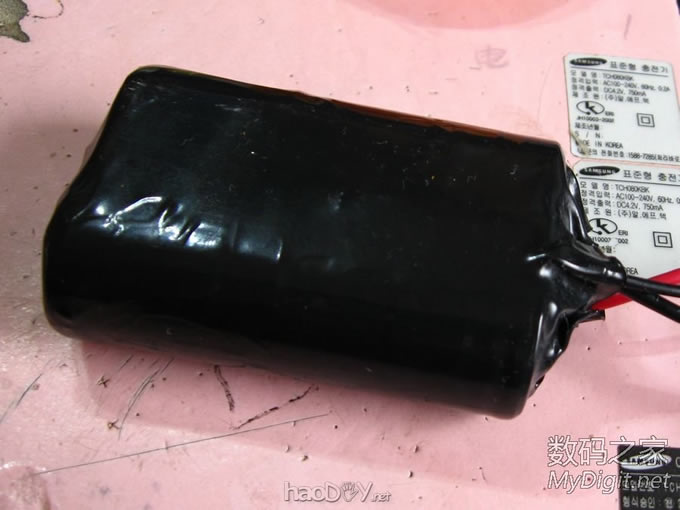

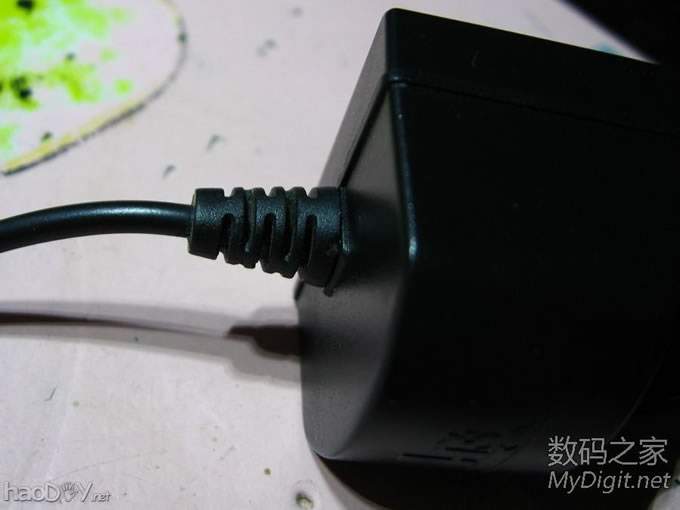

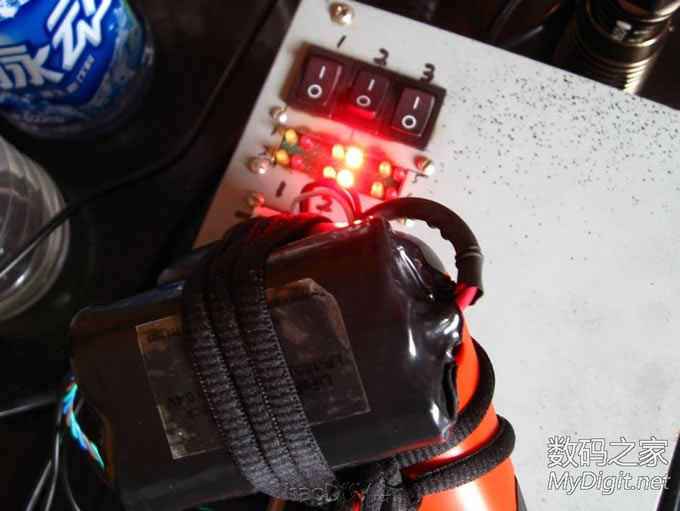

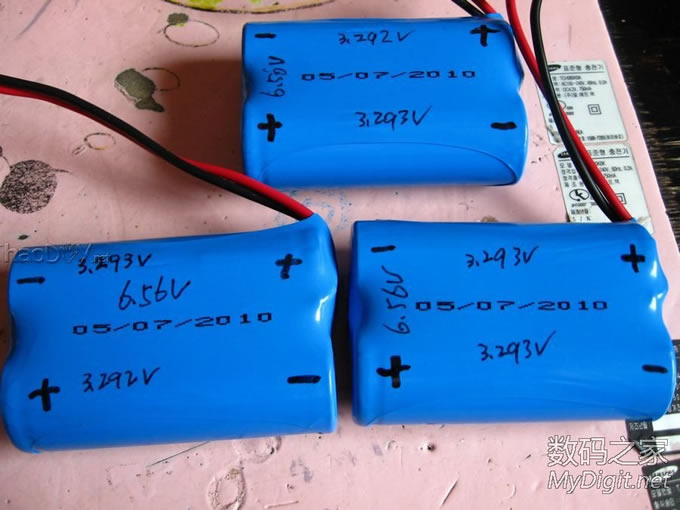

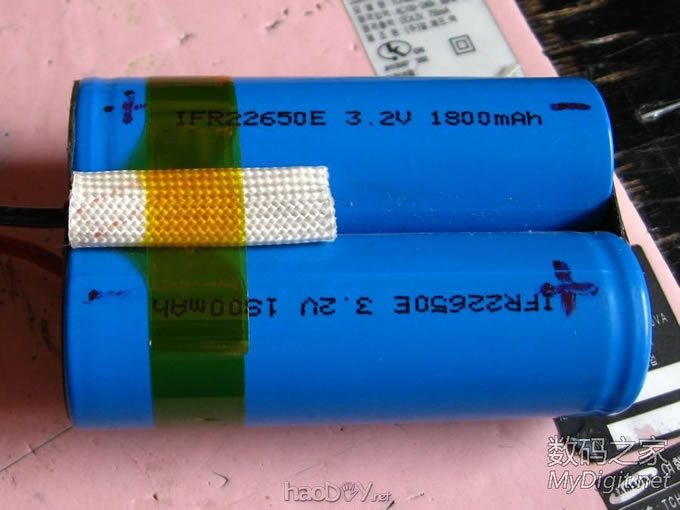

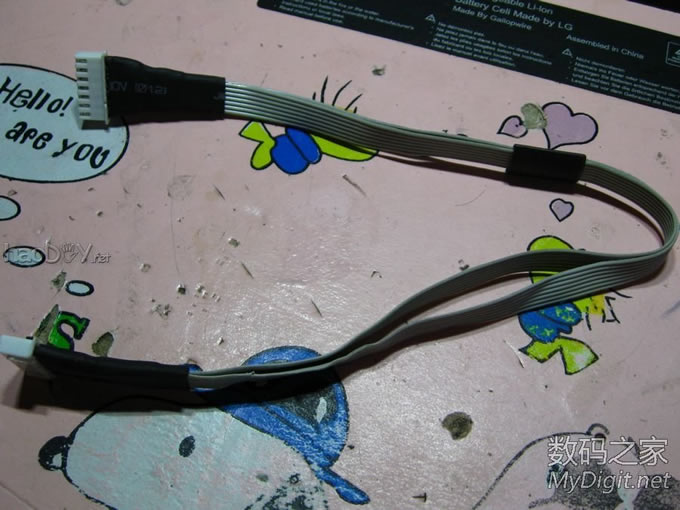

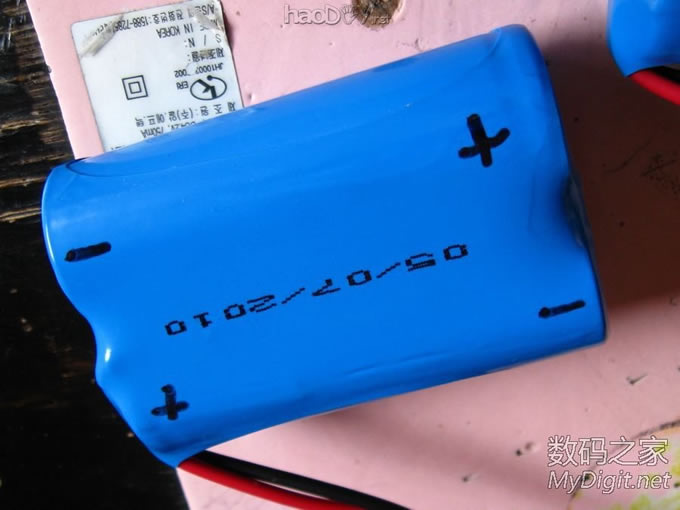

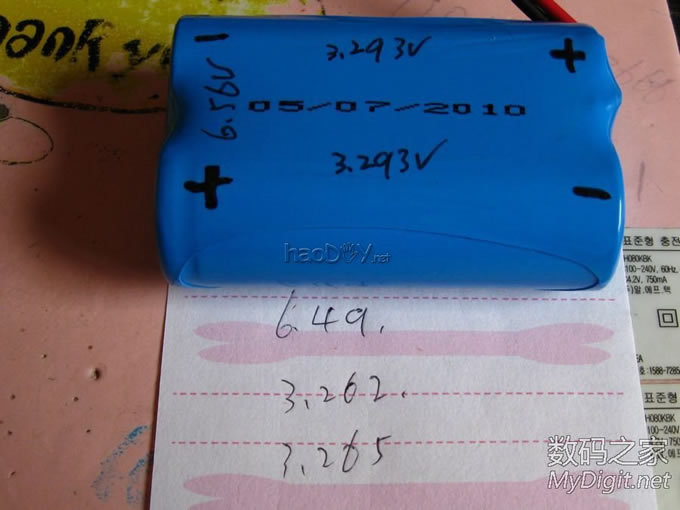

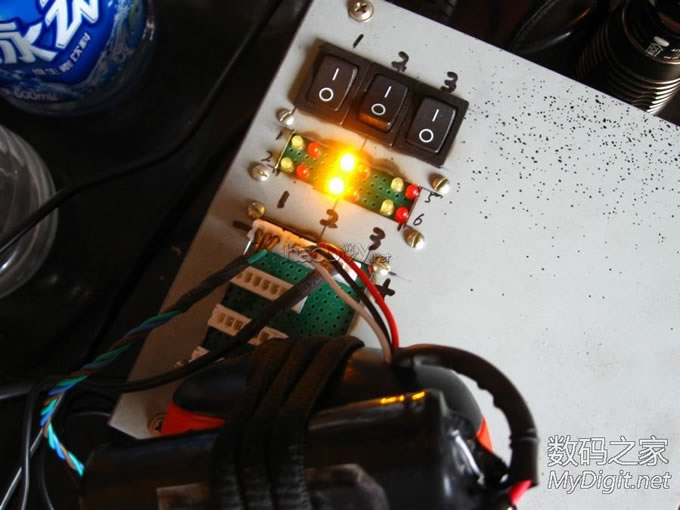

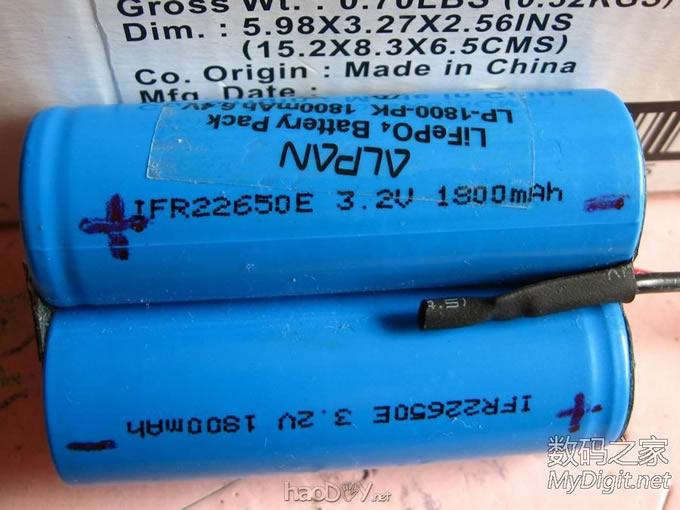

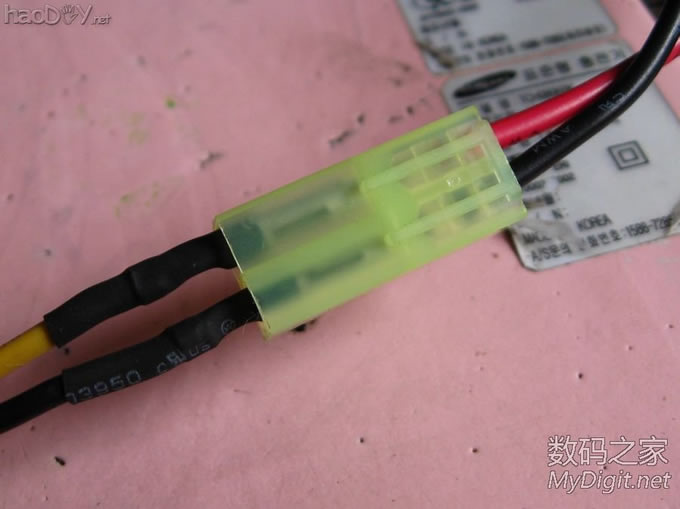

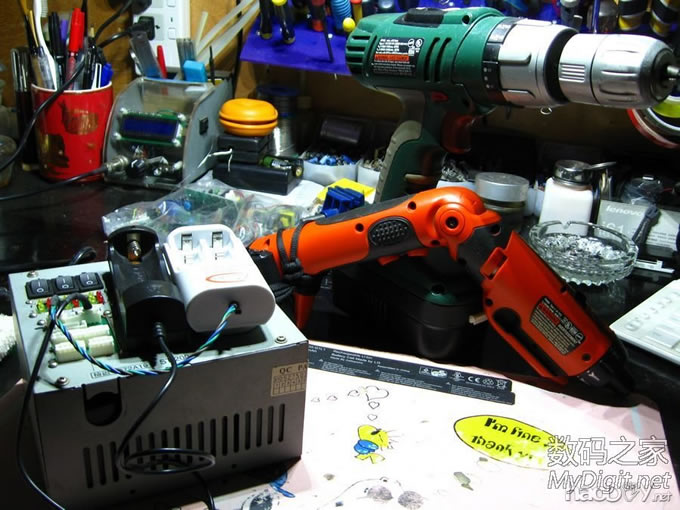

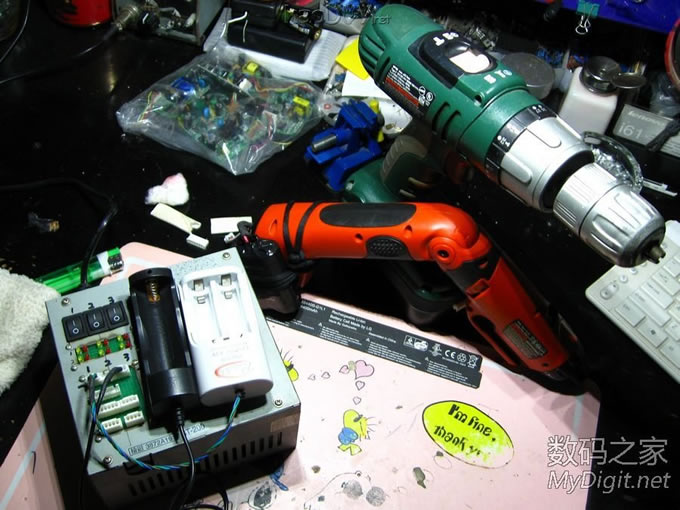

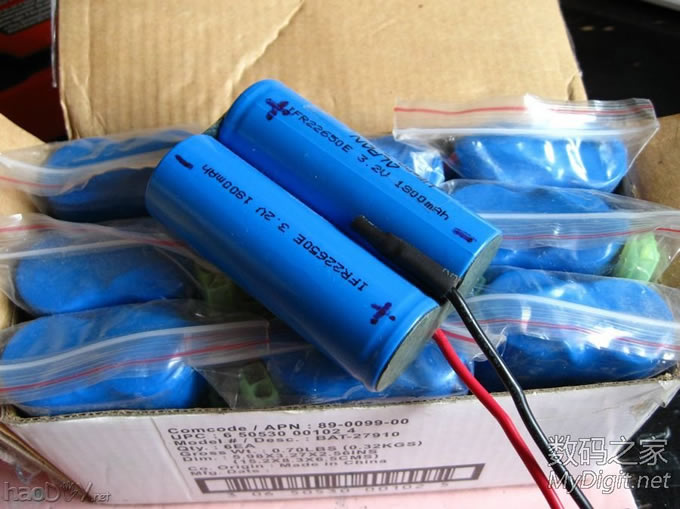

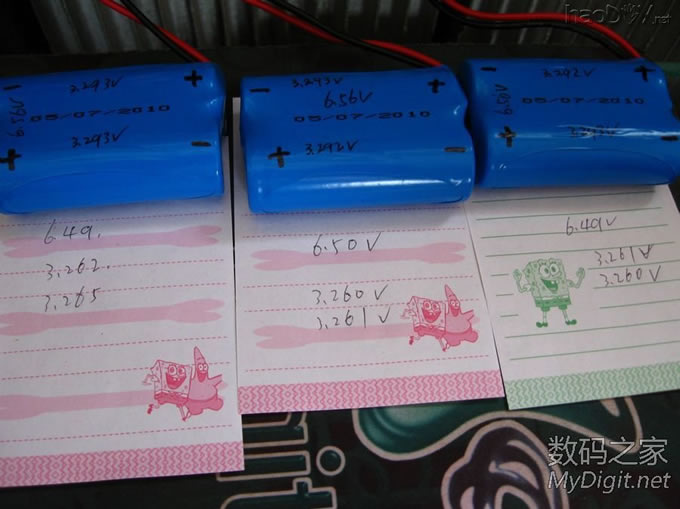

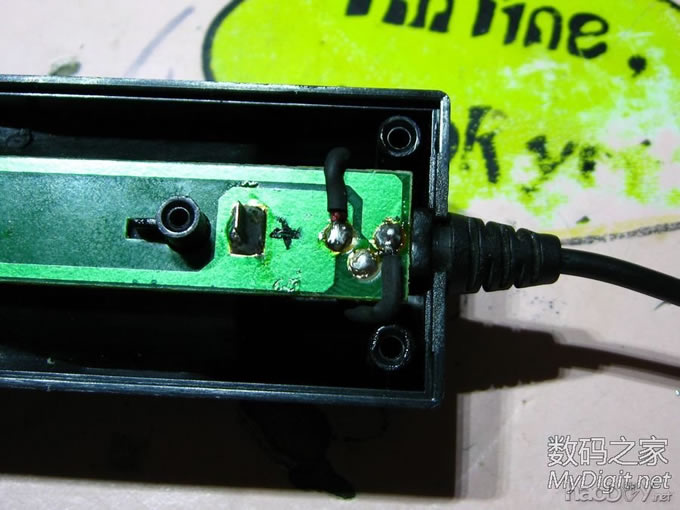

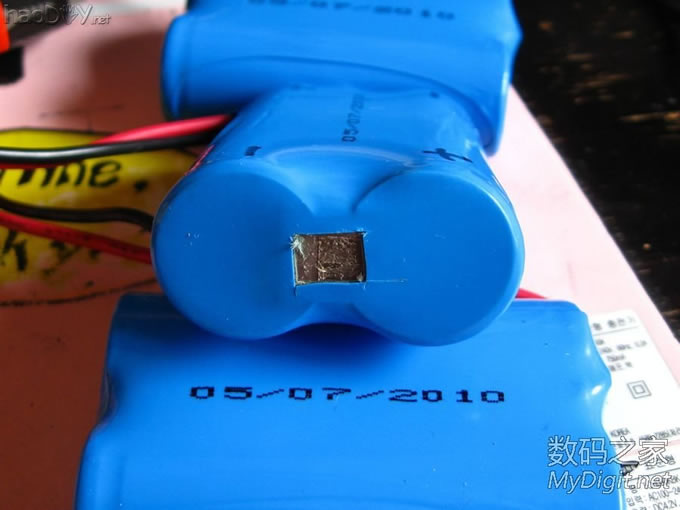

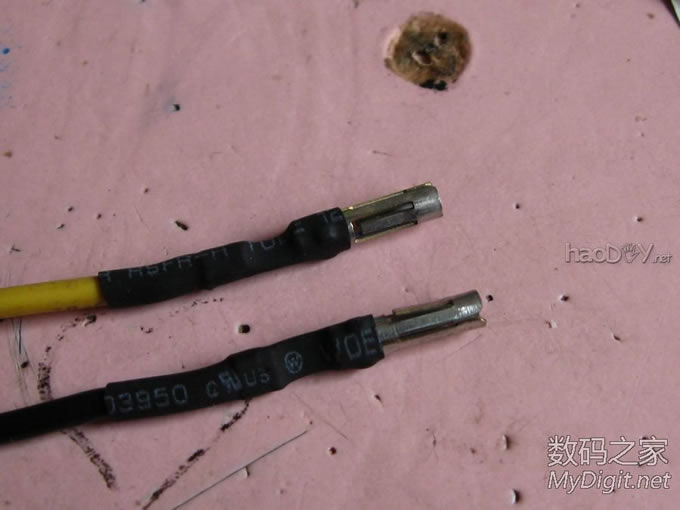

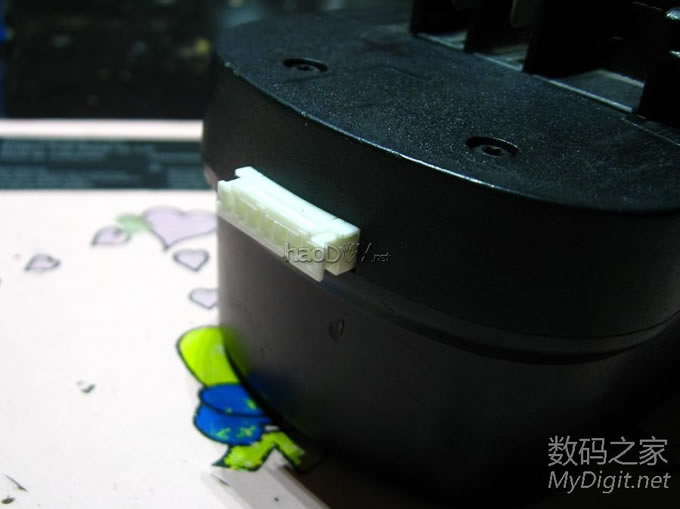

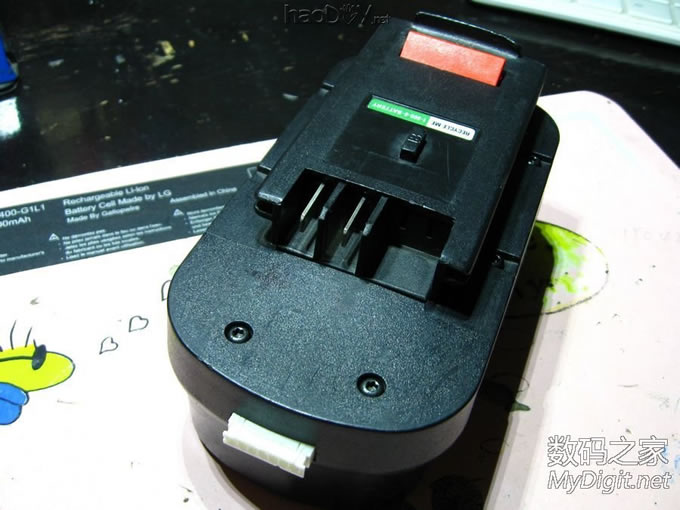

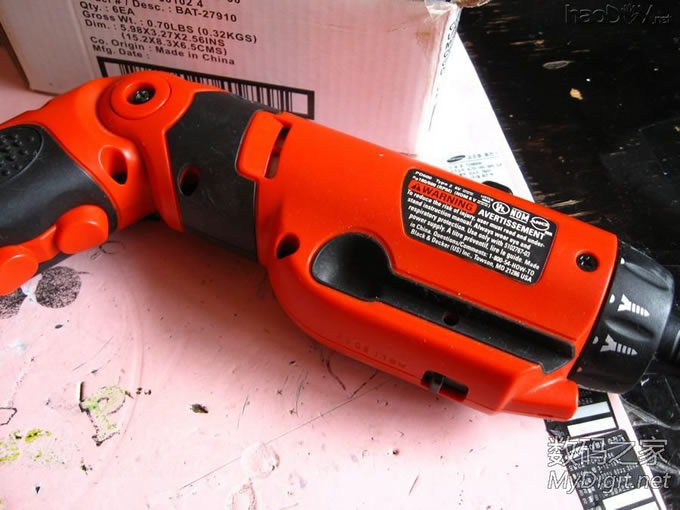

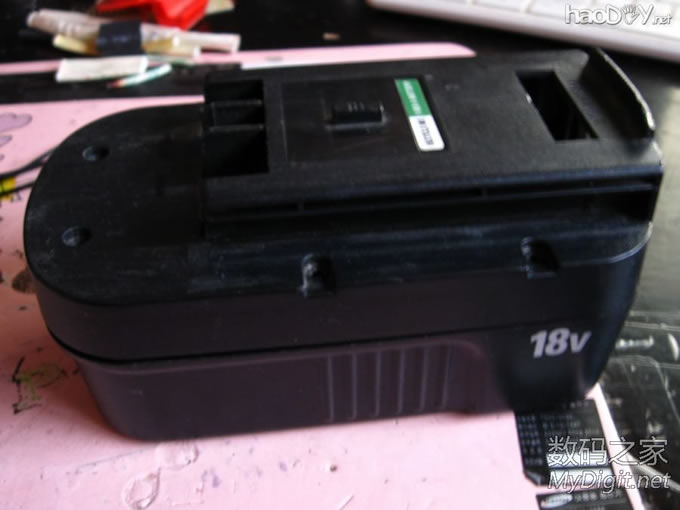

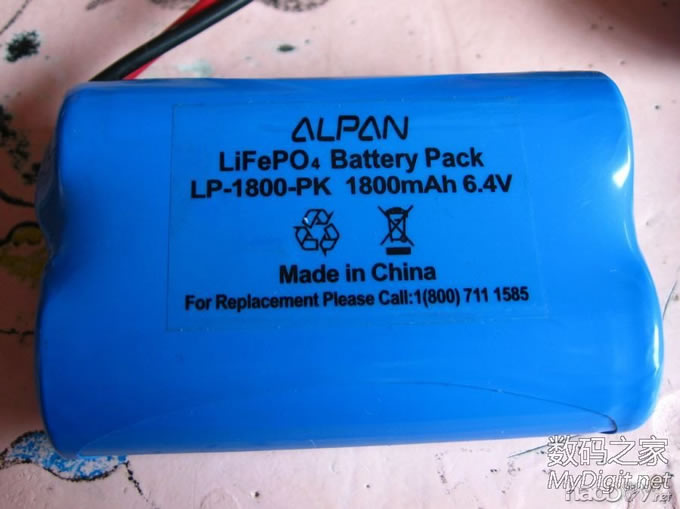

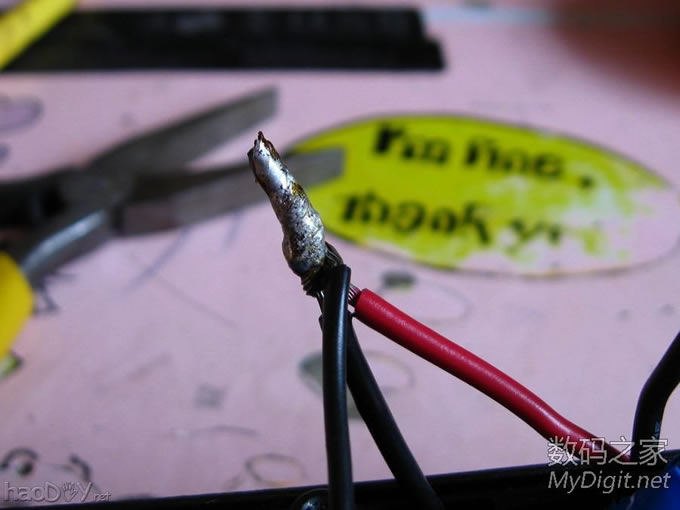

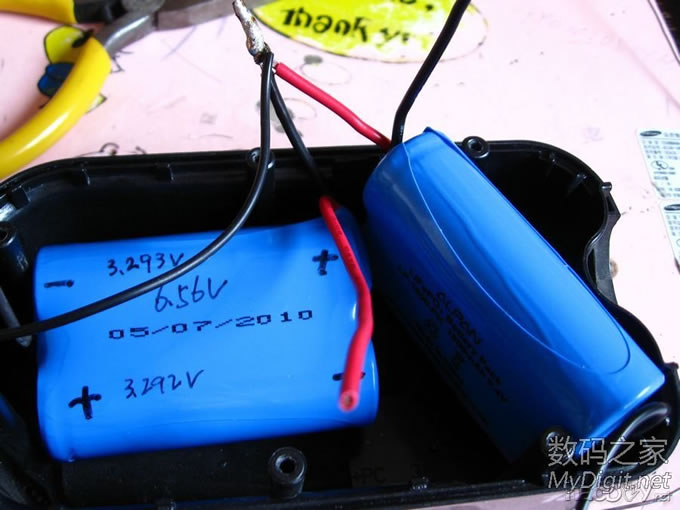

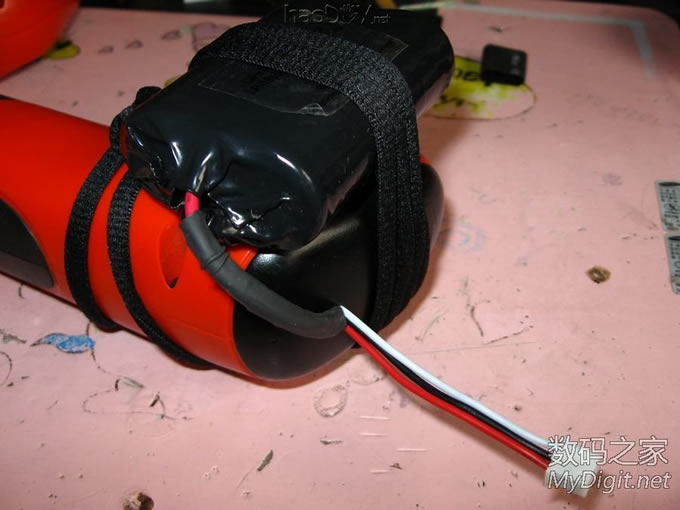

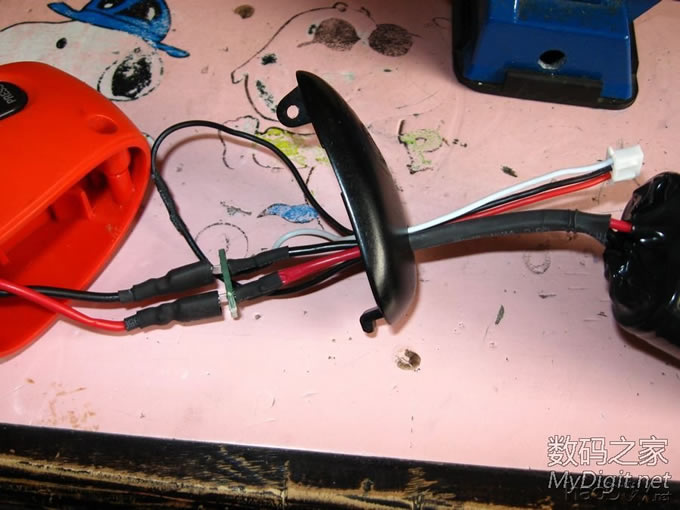

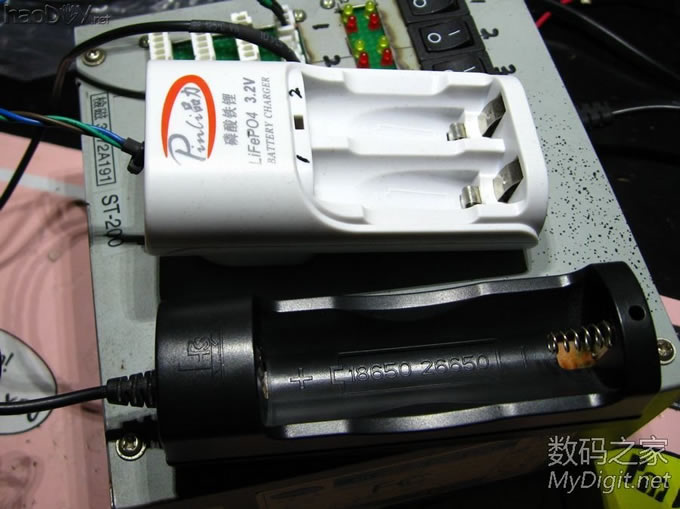

继续制作18650、26650充电插座。找到一个网购的两用插座准备开工。  去掉不必要的原件，焊接好引线，制作一个1S充电座。  这个防折断的尾巴与插座完美配合。简单测试，充电正常。  现在，我的6S磷酸铁锂电池充电器有了俩座充了。  现在开始制作电动工具的电池组。这把百得6V电起子相信大家不陌生，好多坛友手里都有。原配电池是1.2V镍铬电池5串，标准工作电压是6V。刚好用两串磷酸铁锂供电。这货功能比较多，就是个头大了点，钻头夹是内六角头的，但是，我已经给它DIY了一个小钻头夹，还算好用。  这是电池，26650磷酸铁锂动力电池，据说是矿灯上用的，5块一节，两串，标准工作电压6.4V。 商家说： 型号：22650 电压：3.2V 容量：1800MAH 30C放电www.xssep.com 专用：航模 矿灯专用 ◆该电池重量很轻，是铅酸电池的1/3，镍氢电池的63%； ◆该电池体积小，商品设计可轻量化。铅酸电池的2/3, 也较镍氢电池体积小； ◆该电池单体电压高 ，为3.2V，串联少，电池组可靠性高；平台性能：1C充放电， 3.3 ～ 3.0V 平台容量达到 93% 以上。 ◆放电平台稳定，可作大电流高功率充放电高倍率放电特性：30C充放电效率达到 96％以上，容量保持率 90％以上，可实现 30C 放电 ◆该电池自放电小；无记忆效应 。可充电池在经常处于充满不放完的条件下工作，容量会迅速低于额定容量值，这种现象叫做记忆效应。像镍氢、镍镉电池存在记忆性，而磷酸铁锂电池无此现象，电池无论处于什么状态，可随充随用，无须先放完再充电。 ◆该电池快速充电特性优，2c快充，半小时充足95%； ◆工作温度范围宽广（-20C-- +75C），有耐高温特性 磷酸铁锂电热峰值可达350℃—500℃而锰酸锂和钴酸锂只在200℃左右 充电方式: 标准充电：3A到3.6V 恒流，恒压 45分钟 快速充电：10A到3.6V 恒流，恒压 10分钟 推荐脉冲充电/放电电压 ：3.8V/1.6V 采用原装22650 M1电芯是锂电池的二代产品适用于各类电动模型，电池组内置过压、欠压、过流、充电器保护功能，是一款科技含量高，真正环保长寿命的电池组,不爆炸不起火是目前全球唯一绝对安全的锂离子电池并且是当今磷酸铁业内 性能最高的动力型电池组……  这一组拆开做测试来着，就用它做供电电池组吧。  处理好接头，耐高温胶带捆扎一下。  然后各种包装，最后用电池套热缩成粽子。  做了个插套座跟电钻连接，方便以后换电池，焊接好2S插头。这个插头是笔记本电池里面拆出来的，完美配合网购的2S插座。  安装好，电池只能这么捆绑了，木办法啊，留个小尾巴充电，用着还行，不碍事。  加电，开始充电，正常。  2S充电结束，绿灯亮，红灯灭。此时测试电池电压，3.65V，但很快就降到3.5V，第二天测试，就剩下3.4V左右了，然后再过几天，两节电池电压都稳定在3.338V，这是神马情况？反正商家说3.0--3.3V能放出来93%的容量，够了。  开始制作6串电池组。这是完整的一组电池，外面是两层电池套，还巨厚的那种。  电池上面的标签。  挑选了三组空载电压最一致的，电池组电压和单节电压都标注在电池上。  屁股后面开了个口子，用来测试电压和焊接引线。  先做了一组测试线，用电钻做负载测试，以简易判断电池的一致性。  这头用了D型插头里面的插套，刚好和电池组的正负极插接件配合。  刚刚好，配合紧密。  这头就用鳄鱼夹夹在6v百得电起子的输入线上，做负载测试。  用手机做一分钟倒计时，让电钻转一分钟，看看电池组的电压变化情况。  第一组电池在电钻一分钟空载高速转后，总电压和两节电池电压的变化情况对比，纸片上的是一分钟空载后的电压。不知道这么弄，能不能初步判断出电池的一致性好与坏，个人估计总比随便测试下电压就配对要好些。  以上是三组电池分别作了一分钟负载后的电压变化情况。判断这三组电池还可以配对。  这是百得18V冲击电钻的电池盒，原配的依旧是1.2V的镍铬电池一大堆，其中好多节漏液无电压，但多数都还有0.9V左右的电压。扔掉镍铬电池，掏空壳子。  6接26650刚好能放下，不松不紧。  各种焊接引线，蛋疼啊。  看这大焊点，很霸道。电池原配的线是16AWG的，巨粗，手里找不到这么粗的线，只好在PC电源里面拆点20AWG的线来用。  终于组装好了电池组。  只是在前面多了一个6S插座，外观没有更多变化，很满意。  俯视图，很完美的样子。  安装到电钻上，动力是嗷嗷的啊，狂暴不已。  看看磷酸铁锂锂电池充电站和配套的充电座以及两把电钻。桌面有点乱，不好意思。  嘿嘿，看着很有成就感。话说上头塑料袋里面的是三星的板子六块，准备做6S锂电池充电器，鬼知道什么时候能做好。  现在开始做6S充电线，线材选择了软驱数据线并联。  (责任编辑：admin) |
