用索尼4.2V电源适配器DIY的4S平衡充(2)

时间:2017-05-18 17:06来源:数码之家 作者:suhaiyuan 点击: 次
继续 安装LED，502固定。 正面~ 装个开关 制作插头板。。。 其实很费事的，看着容易 装上插口板 好多图没拍，就直接到这里了， 接线过程也蛋疼的很。。。 盖盖儿 还可以吧，这电压。 第一组转灯电流测试，136欧时红

继续……

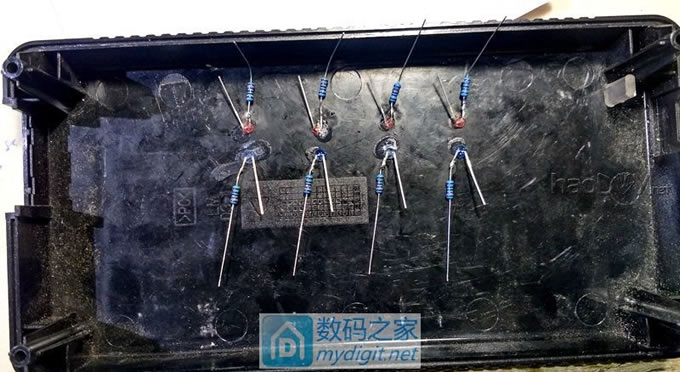

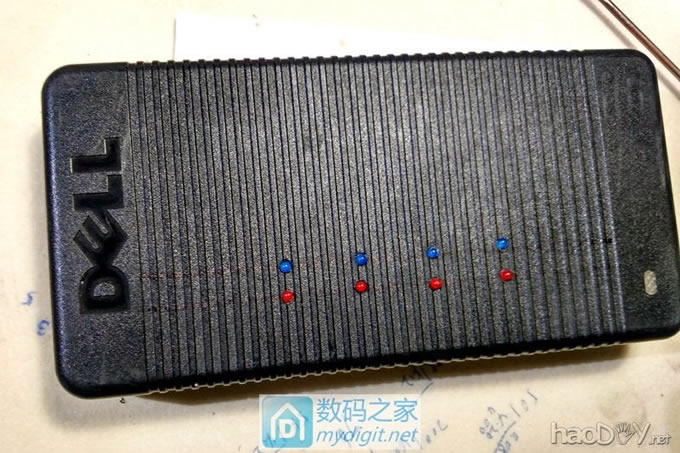

安装LED，502固定。
用索尼4.2V电源适配器DIY的4S平衡充

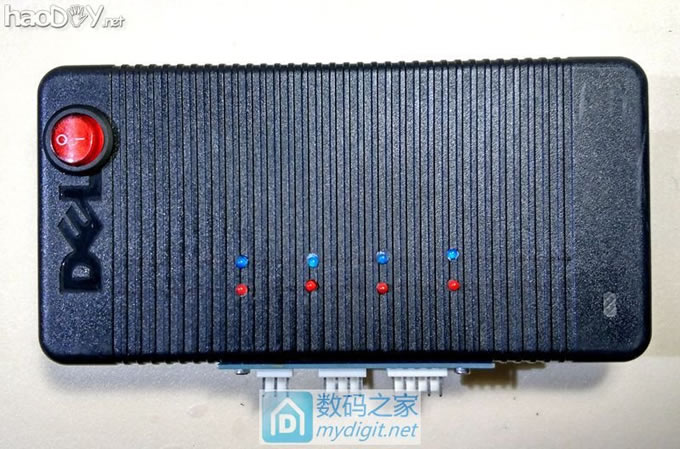

正面~


用索尼4.2V电源适配器DIY的4S平衡充


装个开关
用索尼4.2V电源适配器DIY的4S平衡充

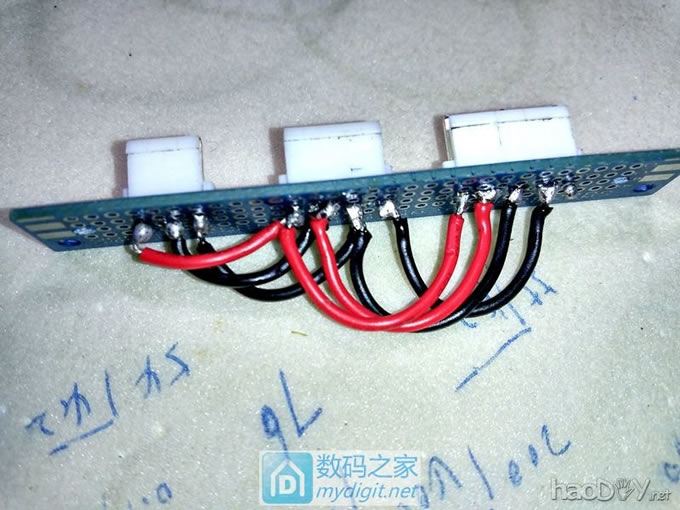

制作插头板。。。
其实很费事的，看着容易用索尼4.2V电源适配器DIY的4S平衡充
用索尼4.2V电源适配器DIY的4S平衡充

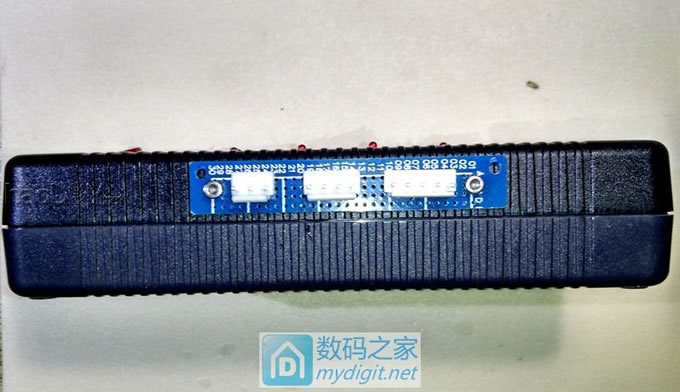

装上插口板
用索尼4.2V电源适配器DIY的4S平衡充

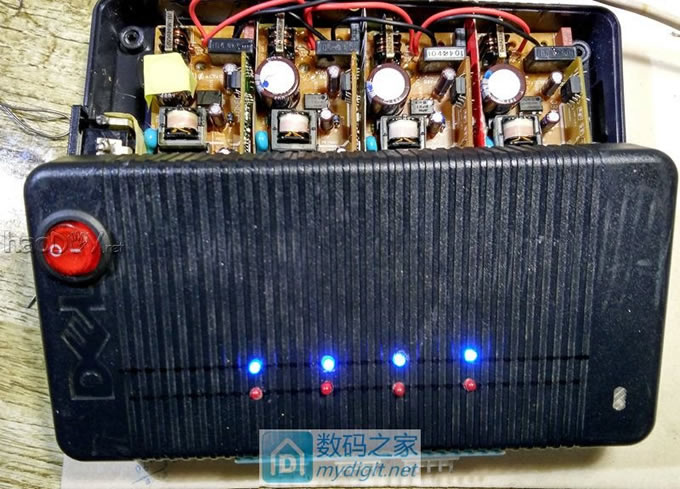

好多图没拍，就直接到这里了，
接线过程也蛋疼的很。。。
用索尼4.2V电源适配器DIY的4S平衡充

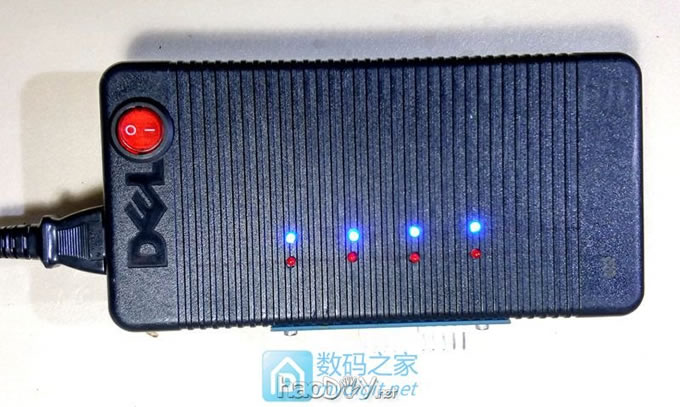

盖盖儿
用索尼4.2V电源适配器DIY的4S平衡充

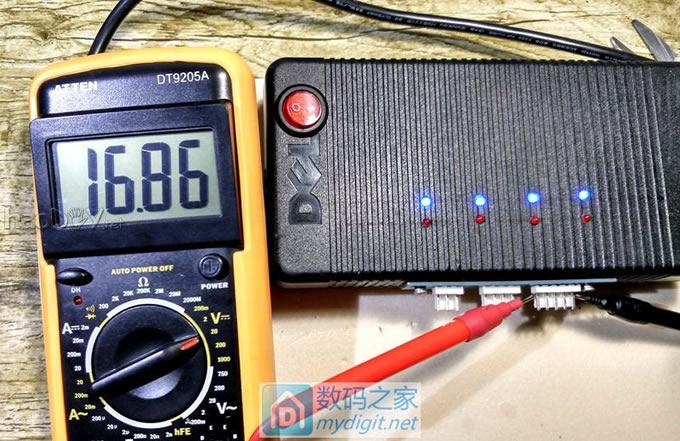

还可以吧，这电压。
用索尼4.2V电源适配器DIY的4S平衡充

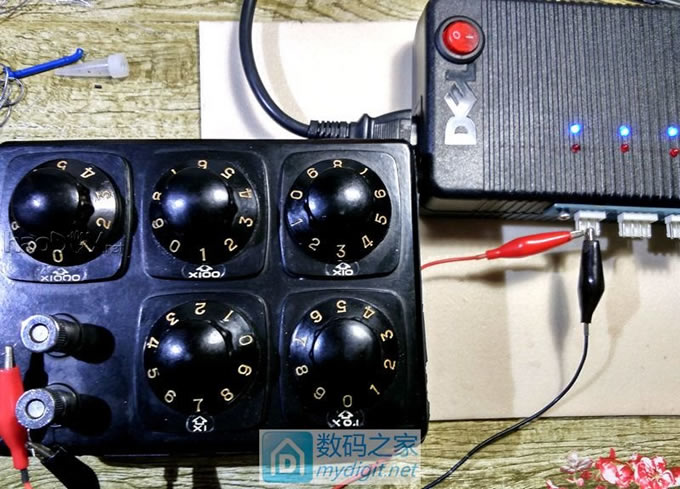

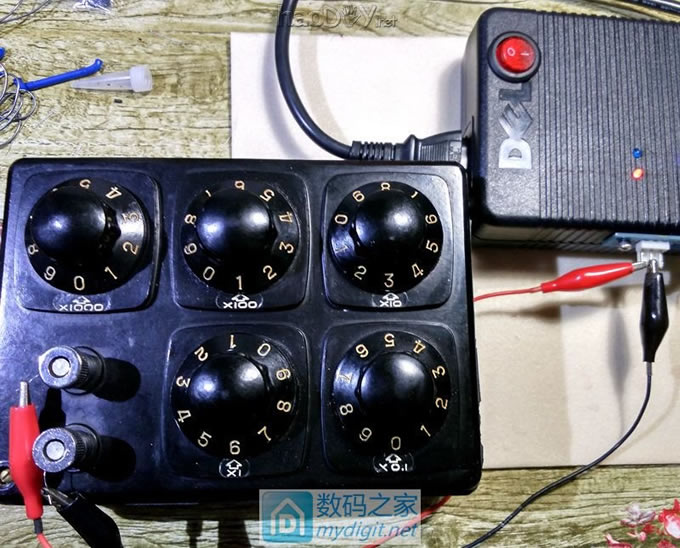

第一组转灯电流测试，136欧时红灯。
用索尼4.2V电源适配器DIY的4S平衡充

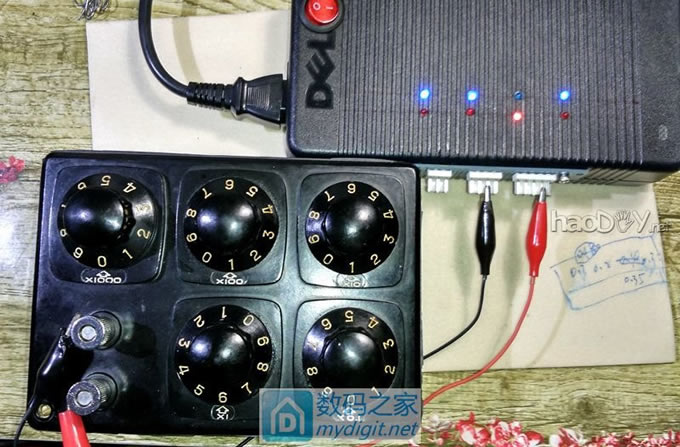

137欧时变灯，计算可知转灯电流为30.65ma，算是很准也很合适，比较满意。用索尼4.2V电源适配器DIY的4S平衡充
用索尼4.2V电源适配器DIY的4S平衡充


依次测试完，
用索尼4.2V电源适配器DIY的4S平衡充


转灯电流分别约为：
30.6ma/34ma/36ma/30ma,非常满意了。
过程中有两个LED不亮，检测是LED 有问题，更换后一切正常。 (责任编辑：admin)
