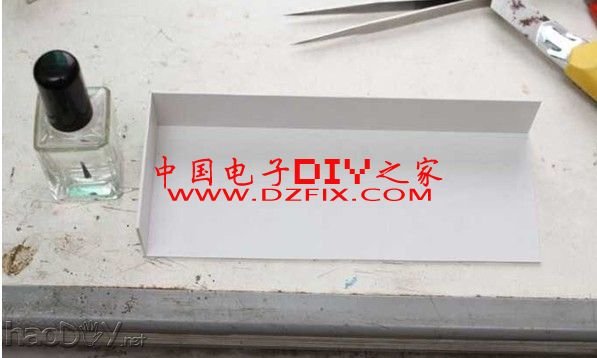

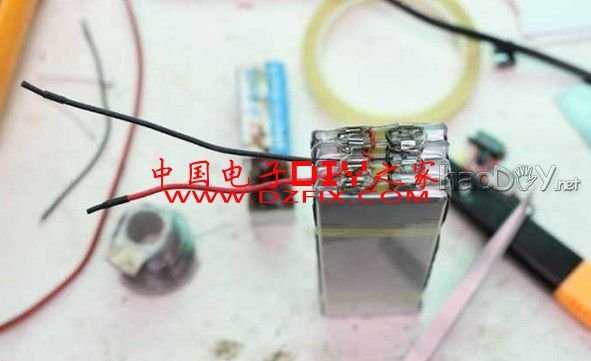

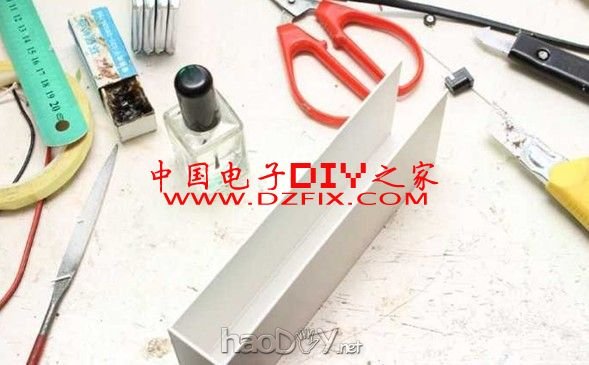

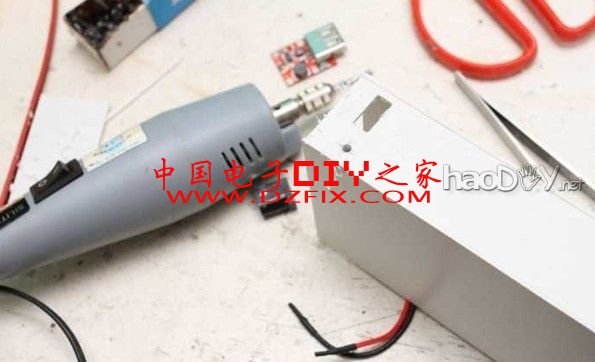

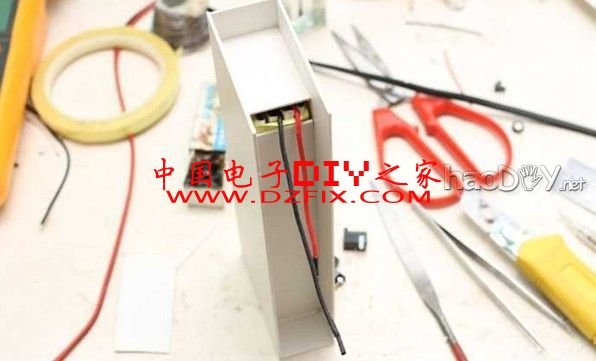

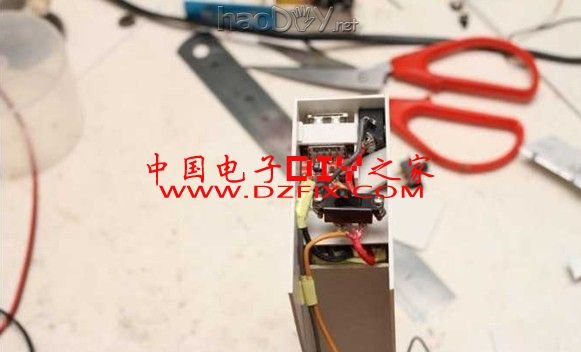

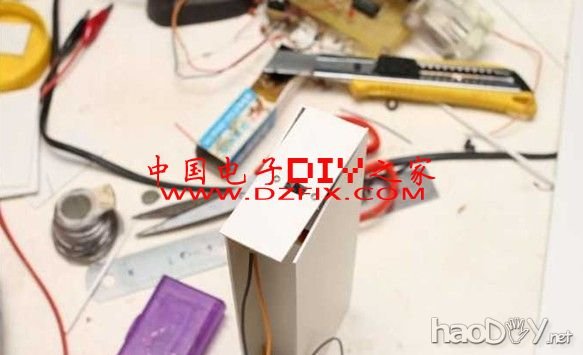

手上还有几块两年前买的锂电池，一直想着要利用起来，后面又买了LED、ABS塑料板、胶水，准备DIY一个移动电源及LED灯。 前面也做了一个，电路设计不太合理，准备更新一下电路，重新做。 大致是这样的： 1、LED使用3个CREE Q5，一个普通的红光LED； 2、USB输出电路在taobao上买十块左右钱一个的电路板； 3、电池4个并联，容量共20000MAH（5000maH*4）； 4、电池电量指示：使用TL431做基准电源，LM324比较电压，用4个绿色发光二极管指示容量，一个红色发光二极管指示电池电量低。 5、LED亮度调节:使用CD4017计数器和恒流7135,以及电阻调节亮度，按一下按钮换一档，五档： 1-微光，直接使用一个47Ω的电阻驱动一个Q5（电流40mA） 2-红光，直接使用一个47Ω的电阻驱动红光LED（电流40mA） 3-低亮，用一个7135驱动一个Q5（电流350ma） 4-中亮，用三个7135分别驱动三个Q5（每个电流350ma） 5-高亮，用6个7135分别驱动三个Q5(每个电流700ma) 还设计了一个低压自动关闭的功能。 6、充电器在taobao买现成的外置充电器，4.2V2A的； 主要原材料，四个锂电池/LED灯/USB电源板，等：（注：最左边那个是以前做的一个，效果不太好要重做的）  原材料，ABS塑料板  #p#分页标题#e#把四个电池焊到一起，并联，为了防止锡焊脱落，每个电极都焊了两根线  开始粘外壳了，用的是ABS专用胶水
