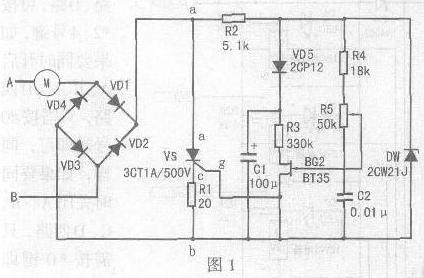

本文先容一种浅显电机调速电路，不消机器齿轮转化来变速，改进了机器装备行使的服从。 此浅显电子调速电路合用于220V市电的单相电念头，电机额定电流在6.5A以内，功率在1kW阁下，合用于家庭电电扇、吊扇电机及其余单相电机，若电路加以修改，则可作调光、电磁振动调压、电电扇温度自动变速器等用途。其电路如图1所示。 硅二极管VD1~VD4组成一个桥式全波整流电路，电桥与电机串联在电路中，电桥对可控硅VS提供全波整流电压。当VS接通时，电桥泛起本电机串联的低阻电路。当图1中A点为负半周时，电流经电机、VD1、VS、R1、VD3组成回路，当B 点为正半周时电流经VD2、VS、R1、VD4、电机M组成回路，电机端获得的是交变电流。电机两头的电压巨细首要抉择于可控硅VS的导通水平，只要改变可控硅的导通角，就可以改变VS的压降，电机两头的电压也变革，到达调压调速的目标，电机端电压Um=U1-UVD1-Uvs-UR1-UVD3，上式中，UVD1、UVD3的压降均很小，而反馈UR1也不大，故电机端电压就简化为Um=U1-Uvs。

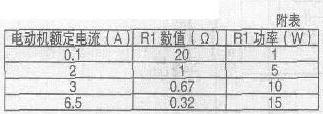

可控硅VS的触发脉冲靠一只简朴的单结晶体管VS电路发生，电容器C2通过电阻R4、R5充电到稳压管DW的不变电压UZ，当C2充电到单结晶体管的峰点电压时，单结晶体管就触发，输出脉冲而使可控硅导通。在单结晶体管发射极电压充实衰减后，单结晶体管就断开，VS一经接通，那么a、b两点之间的电压就降落到稳压管DW的不变电压UZ以下，电容器C2再充电就依靠于点a到b点间的电压，因稳压管的电压已经低落到它的导通地区以外，点a到b点的电压取决于电念头的电流、R1和VS导通时的电压降。这样，当VS 导通时，电容器C2的充电电流取决于电念头的电流，在这种环境下便获得了反馈，这就使得电念头在低速时转矩所受丧失的题目获得调停。 反馈电阻R1的数值颠末尝试得出，因此，VS在导通周期的时刻内，电容C2便不能充电到足以再对单结晶体管触发的高压，然而，电容C2会充电到电念头电流所抉择的某一数值。假如在某一导通周期电念头的电流增进，则C2上的电压也增进，故在下一周期开始时，C2就不需那么长的时刻才气充电到单晶体的峰点电压。这种环境下，触发角就被镌汰了（导通角更大），加到电机上的方根电压就成比例增进，致使有用转矩增进。二极管VD5和电容器C1防备在导通期中因为触发单结晶体所造成的反馈，反馈电阻R1的取值详细如附表所示。

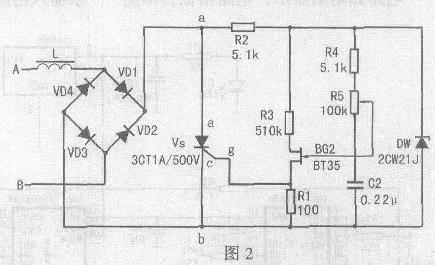

R2为限流电阻，它应担保不变DW1 在稳压范畴，不变电流在10~20mA 阁下，它并担保了脉冲移相角，当R2增大，移相角减小，电机两头的电压调理范畴镌汰。 R4应担保电机两头电压的上限值，当R4增大时，输出到电机的电压上限降落。 R3是作单结晶体管温度赔偿之用，当R3增大时，温度特征就要好一些，本电路也合用于可逆电机调速之用，负载端电压调理范畴从35~215V持续可调。若负载为电机或电磁振动线圈，它不要求对转矩举办赔偿，则电路可以进一步简化，电路如图2所示，其事变道理同图1，输出电压主调理范畴是35~215V，R1的浸染是担保VS输出脉冲的幅度，R1增大，则输出脉冲也增进，若作调光，则可将负载改作灯胆即可。

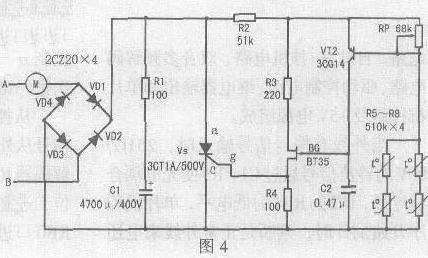

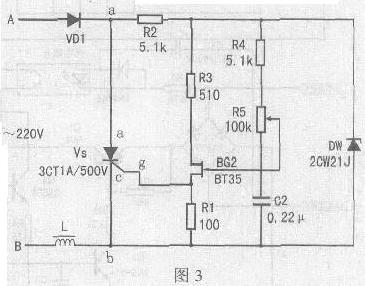

若负载电压最大值不必要很高，则可将桥式整流电路改为半波整流，其输出至负载的电压调理范畴为30～100V，其事变道理同前。电道理图如图3所示。电扇调速电路如图4所示，电路回收了热敏电阻，当情形温度上升或降落时，其电阻值产生变革，导致VT2的不绝变革，使可控硅导通角前后移动，改变风扇两头的电压，电扇电机的转速即随之变革。当情形温度上升时，电电扇转速高，反之则低。
选用元件时，二极管VD1~VD4耐压要高于400V，额定电流大于0.4A；可控硅VS耐压大于500V，额定电流为1A；单结晶体管BT35分压比η大于0.5；三极管3CG14的β大于80。 电路装好后，把电扇接在电路中，调解RP使电扇正好停转，然后用一把电烙铁接近热敏电阻，热敏电阻变高时，电扇转速变快。电烙铁分开热敏电阻，温度低落，转速应变慢，事变时RP应调到恰当位置。 (责任编辑：admin) |
