元件选择：

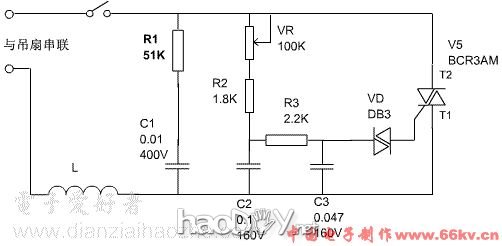

R、C参数如图所示。电位器VR为0.1W。L用Ø0.3mm高强度漆包线在5×10mm的工字形磁芯上绕100匝，也可在0.5W／100KΩ碳膜电阻上绕200匝。VD为DB3型触发管，双向可控硅用3A600V要求触发电流不能太大，BCR3AM的电极分列如图，但也有相反分列的，安装时应留意区分。

该电路用于台灯及小型电电扇时VR应大于150KΩ，用于1400mm吊扇时VR取68KΩ，可从尝试中选取。

电路构成：

图中R1、C1、L为接收收集，防备可控硅开、关时发生的尖峰脉冲对其余电气装备发生的滋扰。VR、R2、C2、R3、C3构成可调积分电路，节制双向可控硅VS的导通角，从而节制输出电压。
