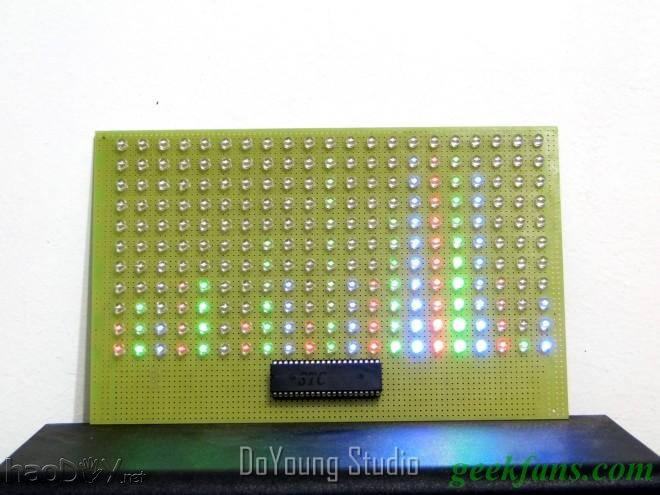

- DIS.MUSIC21炫彩音乐显示器

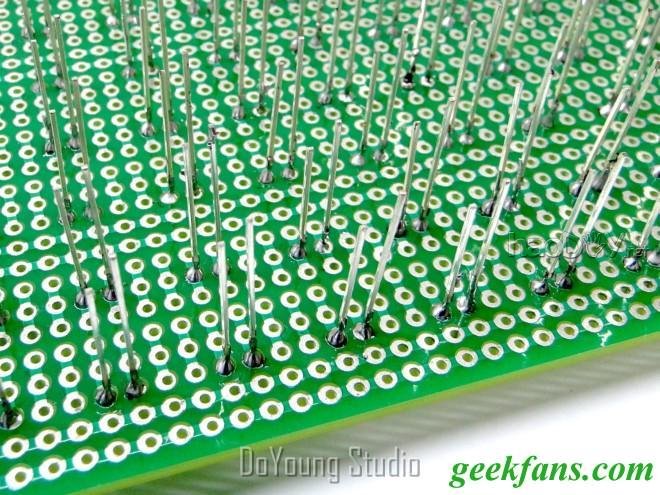

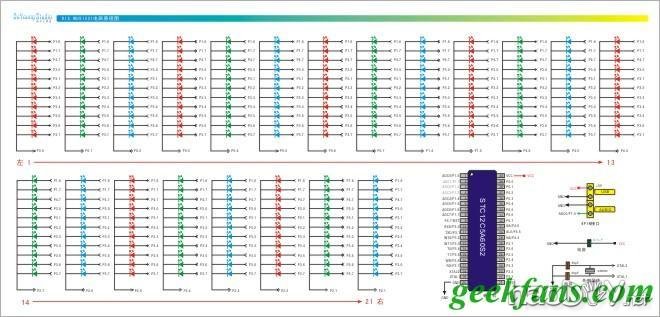

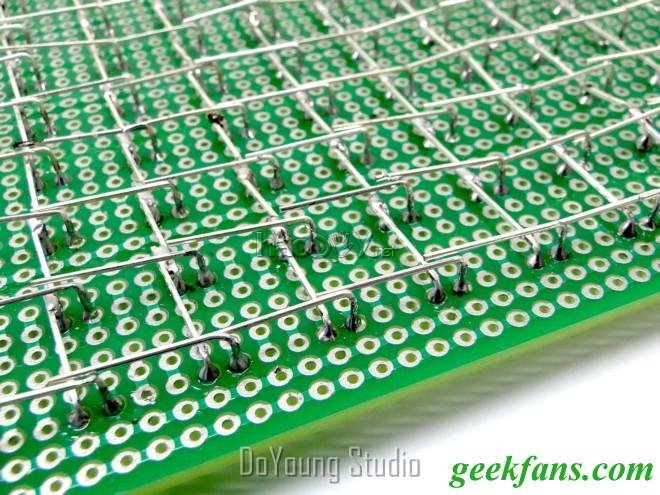

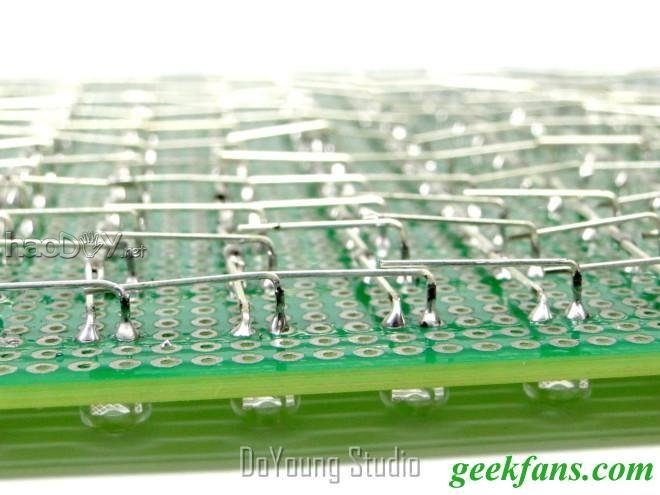

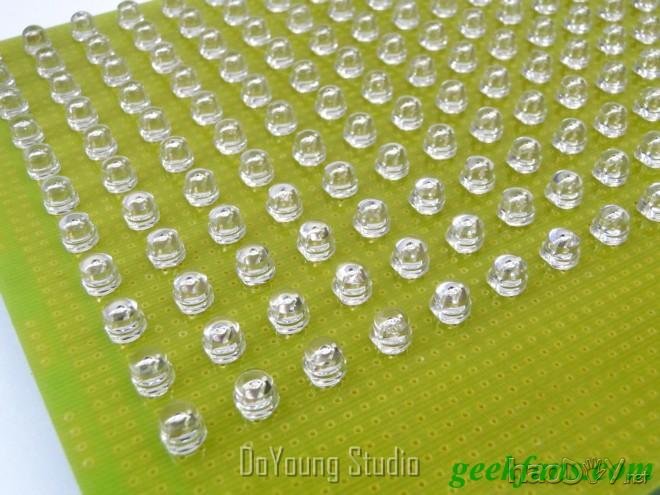

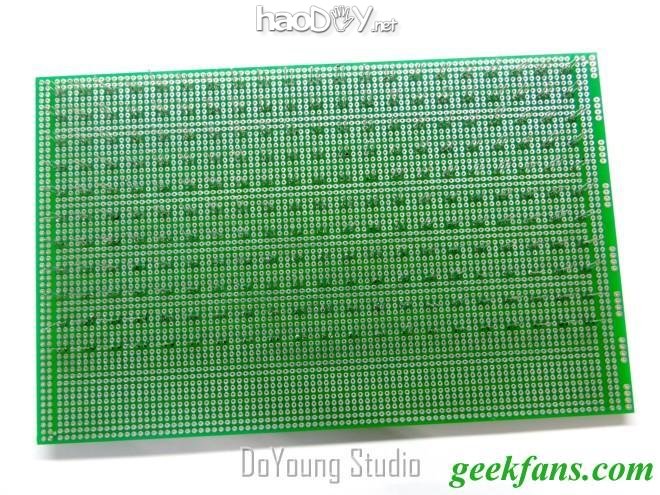

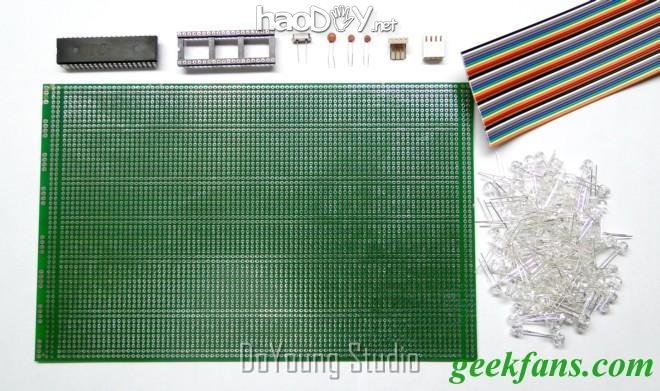

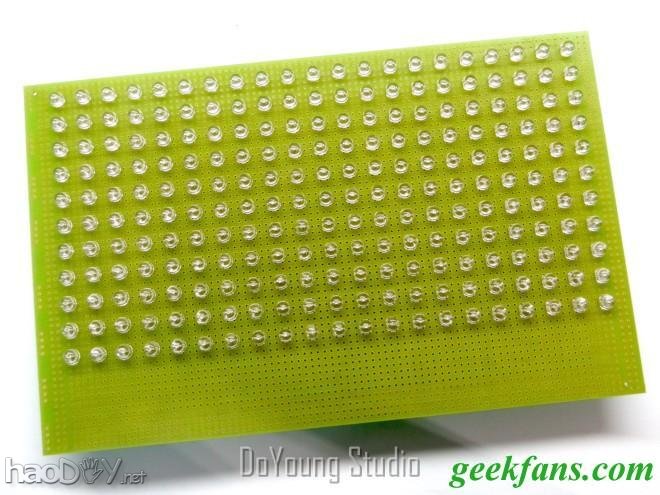

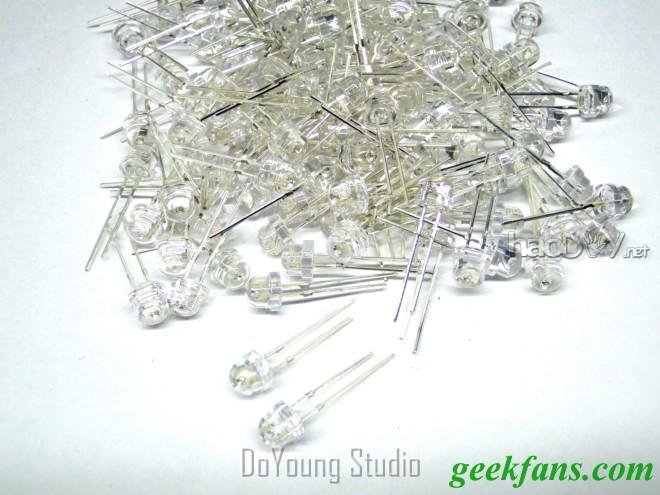

- 功能介绍 - 电路原理图 - 所需元器件 - 红、绿、蓝三色超高亮度草帽形LED灯(21*11pcs) - 将LED为按红、绿蓝的顺序从左到右插入洞洞板 - 在洞洞板背面焊接固定 - 注意焊接时保证LED正面整齐一致 - 焊接完成后不要剪断LED多余的引脚 - 将所有LED负极一端向下弯折 并首尾搭接在一起 - 将所有LED正极向左(或向右)弯折 并首尾搭在一起 - 注意正、负两极的弯折要使它们保持在两个空间层面 形成立体电路网络 (责任编辑:admin) |
