呃，如果是视频的话那个led应该是轻柔缓慢闪烁的。关于GIF和视频的问题。。。。。。。。。。。

一、准备材料

1.模型电路板（洞洞板）3x2.5cm即可（不包括翠绿色边）

2.电阻器，最小八分之一瓦，你需要的阻值：33kΩ（1支）、1kΩ（3支）、330Ω（1支）。

3.电容器，电解电容，标称电压最少9V，我使用的为标称16v的。你需要的容值：220μf（1个）、100μf（1个）。

4.led（消耗电流不要太小，普通的led即可，太小容易烧毁）：任何颜色（1个）。

5.2N6027可编程三极管。（我知道这个三极管很少见，只能求助x宝大爷。）1个。但偏偏又是整个电路的核心~~~~~

6.单列直插圆孔排母（只需要7孔），它是很多的孔，但可以根据使用情况掰断的。

7.焊接材料及工具。

二、焊接

电路图：

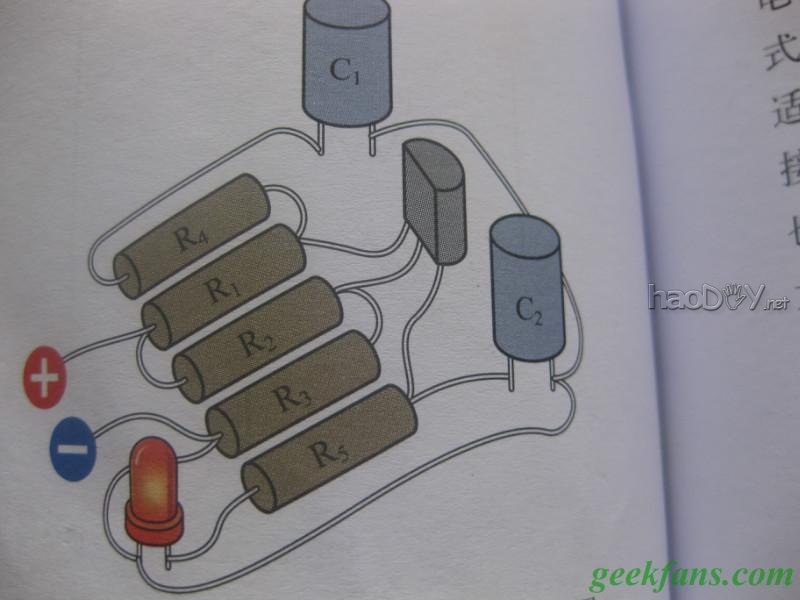

你需要把它尽量弄得紧密一点，别忘记先焊接低矮元件，后焊接高大元件。led和2N6027不焊接。放在一边。为了更明确，再发3D焊接图一张，如何识别图上led和电容极性，你只需看电路图即可。

电阻阻值翻译：

R1=33K         R2=1K         R3=1K         R4=1K            R5=330                       R1~R5全部电阻阻值计量单位为欧姆

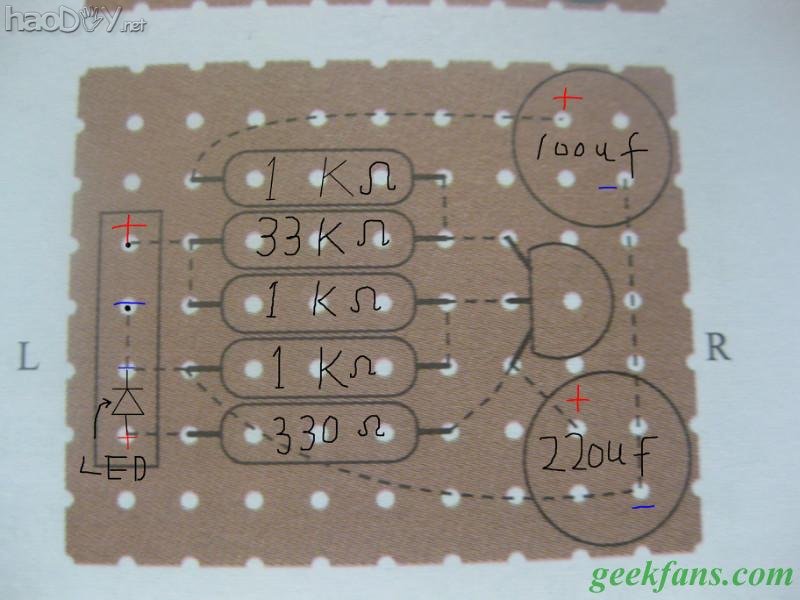

再做做好人，发更详细的焊接图：

看了这两幅图，你肯定会焊接了。不过需要注意：三极管的三极管地方建议焊上3孔圆孔排母，以方便这昂贵三极管的自由使用，（用在其他电路上。）

三、让它工作起来

在L边的上面的两个孔接上9v的电源（特别推荐使用交流适配器和可充电电池，我非常讨厌使用普通的电池，普通电池很污染环境！）

插上剪短脚的led。你可以看到led有点快而轻柔的闪烁。

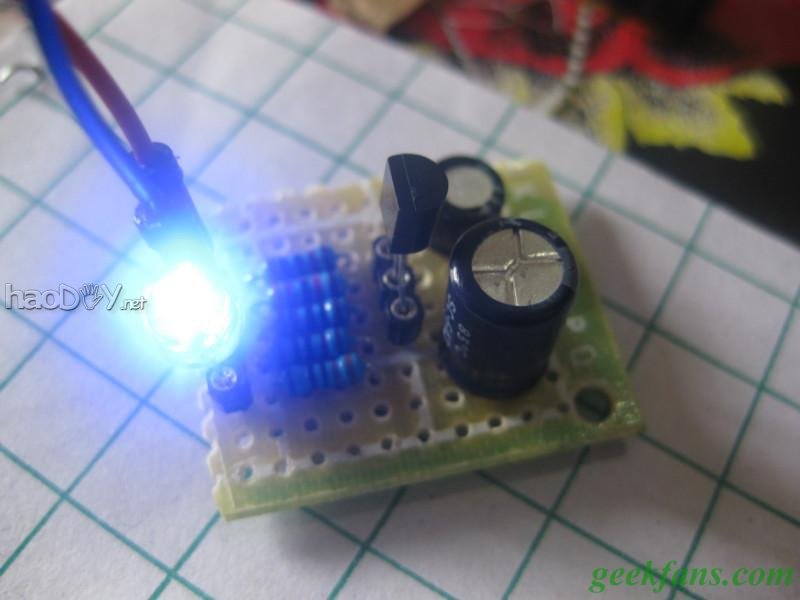

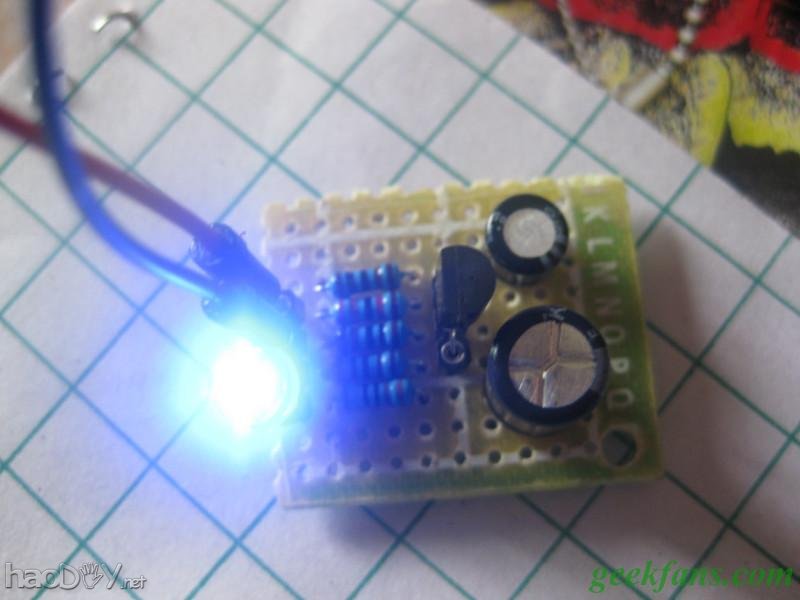

发工作图：

（接上电源后先等5秒，电容需要充电。）如果等了很久都没有亮，你可能是有地方没有焊接上。为了防止短路的危害。你可以接上电源后用万用表试试看。我用我的手指，如果短路，它会很烫。但这明显不是好办法。如果电流很大、电压因问题而很高。。。。。

四、美化

你可以把电路放进透明的盒子里，怎么美化完全是你的爱好。
