仅花190元 轻松给本本升级触摸屏

时间:2017-07-06 09:34来源:本站 作者:haodiy 点击:
· 编者按: 我们常说网友当中高人辈出,许多网友的专业知识和动手能力令我们编辑也自愧不如,比如这位来自北京邮电大学的“小马哥”——马钧轶同学,前段时间就

  我们常说网友当中高人辈出,许多网友的专业知识和动手能力令我们编辑也自愧不如,比如这位来自北京邮电大学的“小马哥”——马钧轶同学,前段时间就自己动手为笔记本升级了触摸屏,从而在 Windows 8系统的 Metro 界面下,获得了更为完美的使用体验。下面我们就一起来看看,小马哥是如何做的吧。

  --------------------------------------------------

  自从一年前小马哥安装了 Win8 开发者预览版,就被它 Metro 风格的用户界面吸引了,只可惜自己的电脑不是触摸的,看着偌大的图标只能用鼠标点真心觉得不爽啊! 遂心生将笔记本加装触摸屏的想法。小马哥又在假期的时候试图寻找一台二手笔记本,将其改成平板电脑,只可惜资金紧缺,外加时运不济,收购计划最终流产。后 来小马哥安装了 Win8 消费者预览版,并体验到了应用商店里的人人 HD, QQ 音乐等专用软件。于是我决定了! 身在号称“信息黄埔”的 BUPT(北京邮电大学),就有点胆量好了——既然收购不到二手本本,就把自己的爱机改成触摸的!

  在网上查找了一部分电路加装,改装知识之后, 我开始实施自己的计划。 首先在网上花 190 元淘了一块触控屏幕,然后就要开始拆机啦。改装过程图解如下:

  第 1 步:



仅花190元 轻松给本本升级触摸屏

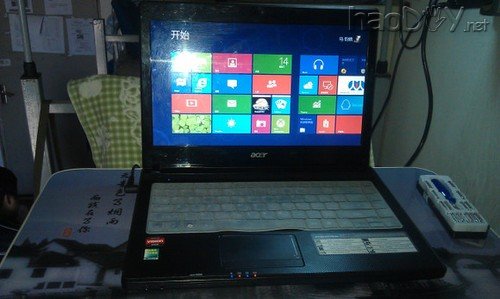

  这张图是改装前的留念,拆机有风险,改装需谨慎。当时留下此图是担心我以后就见不到心爱的本本了。

  --------------------------------------------------

  第 2 步:



仅花190元 轻松给本本升级触摸屏

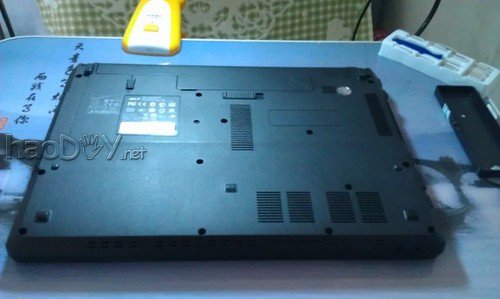

  首先将本本的 D 面向上,取下电池。

  第 3 步:



仅花190元 轻松给本本升级触摸屏

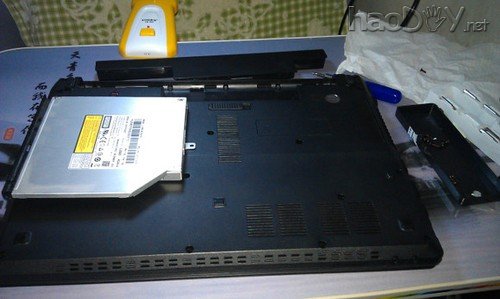

  卸下位于 D 面中间位置的固定螺丝,就可以将 DVD 光驱抽出了。P.S. 这样的光驱固定方式让人感觉很脆弱啊。

  --------------------------------------------------

  第 4 步:



仅花190元 轻松给本本升级触摸屏

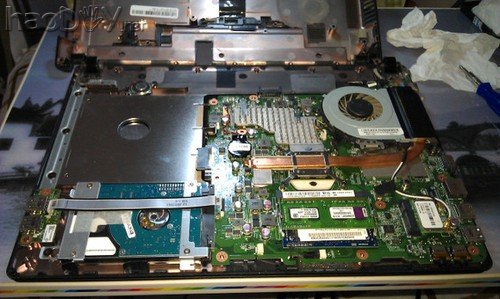

  接下来就要取下所有的螺丝,用平头螺丝刀撬开边框,将 D 壳取下来。寻找我们一会儿要焊接的 USB 串口。在这里要提醒大家一定要好好保存自己的螺丝。大大小小 20 多颗,丢一颗就是麻烦事儿啊。

  --------------------------------------------------

  第 5 步:



仅花190元 轻松给本本升级触摸屏

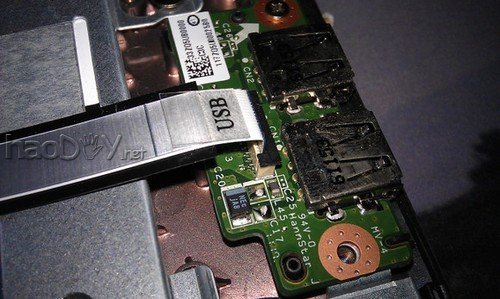

  这一小块儿电路板就是位于机器右侧面的 USB 接口了,确定了位置,心中有数,以后再来对付他。

  第 6 步:



仅花190元 轻松给本本升级触摸屏

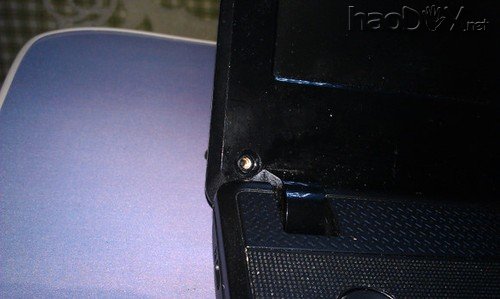

  现在来收拾屏幕。既然是加装触摸屏,屏幕这儿肯定得做不少手脚。要先去掉螺丝口上面盖着的保护胶塞,露出里面的螺丝,果断卸下。

  ---------------------------------------------------

  第 7 步:



仅花190元 轻松给本本升级触摸屏

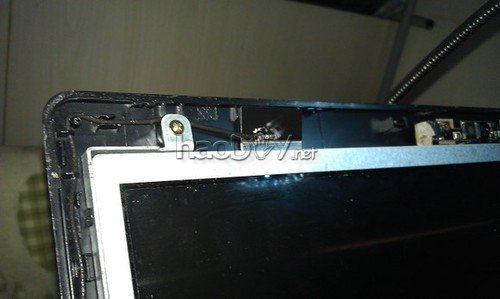

  卸下螺丝后要用平头螺丝刀撬开边框,取下 B 面面板。话说这真是个技术活,B 面板本身就薄,还扣的紧。用力小了,取不下来,用力打了怕留下疤痕,更怕弄坏。这个东西真是费了小马哥我不少事儿。

  --------------------------------------------------

  第 8 步:



仅花190元 轻松给本本升级触摸屏

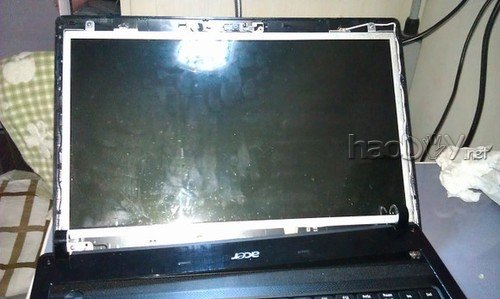

  取下 B 面板,又要卸下固定显示屏幕的螺丝,给一会儿的布线工作留下足够的空间。卸的时候一定要轻,小心屏幕后面的排线。 (责任编辑:admin)
