自制红外防盗器升级版（多图有视频）

时间:2017-07-06 00:56来源:本站 作者:haodiy 点击: 次
家长不让制作，经历了1个月的苦苦制作，每天做一点，每天做一点，失败N次，方案推翻了N次，失败的那些方案部分图已经删除，我的作品终于在最后时刻成功了，可是

家长不让制作，经历了1个月的苦苦制作，每天做一点，每天做一点，失败N次，方案推翻了N次，失败的那些方案部分图已经删除，我的作品终于在最后时刻成功了，可是悲催的是，登陆极客迷老是出现故障，一个劲的无法访问，当你看到本帖的时候，我已经尝试了N次了，唉，断断续续的编辑，发帖。本来图片有100多张，删除了部分失败的方案图，剩余了几十张

需要的原件
蜂鸣器
烙铁
延时电路所需
继电器
洞洞板
导线若干
电阻200Ω
红外LED
接收放大一体的101
外壳
电钻
螺丝
三极管
光耦
电容2000μF
9013三极管/13003
10K，100Ω电阻

大约就是这些了

首先原件合影

自制红外防盗器升级版（多图有视频）


这是B机所需

这是A2所需

自制红外防盗器升级版（多图有视频）



A1所需

自制红外防盗器升级版（多图有视频）



制作过程：

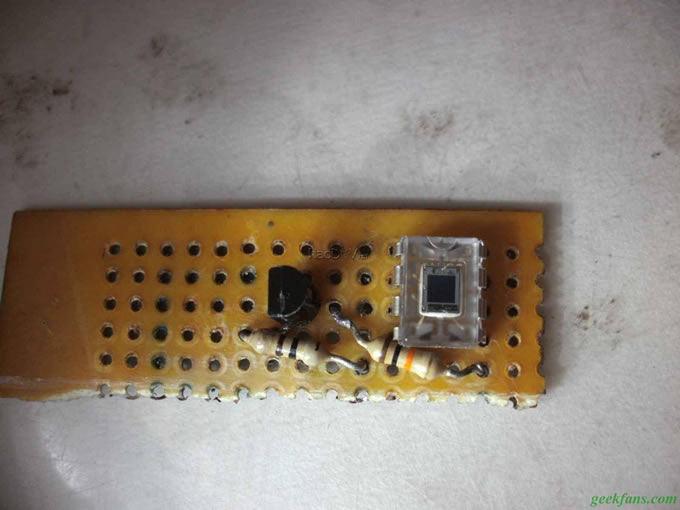

1：取出一个101

自制红外防盗器升级版（多图有视频）

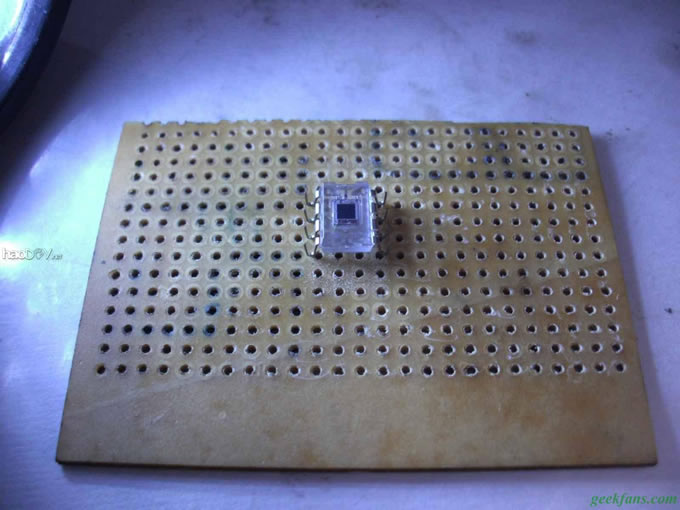

2：插在板子上
[attach]134029[/attach]

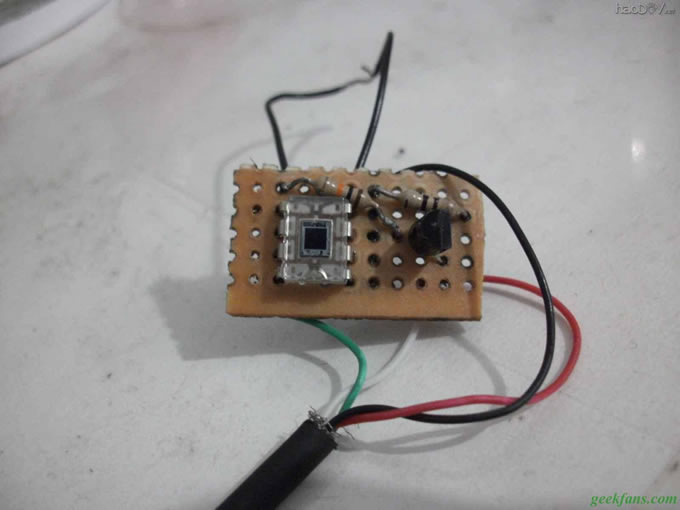

3接上三极管和电阻

自制红外防盗器升级版（多图有视频）



4引出电线

自制红外防盗器升级版（多图有视频）



自制红外防盗器升级版（多图有视频）



5找一个合适的盒子

自制红外防盗器升级版（多图有视频）

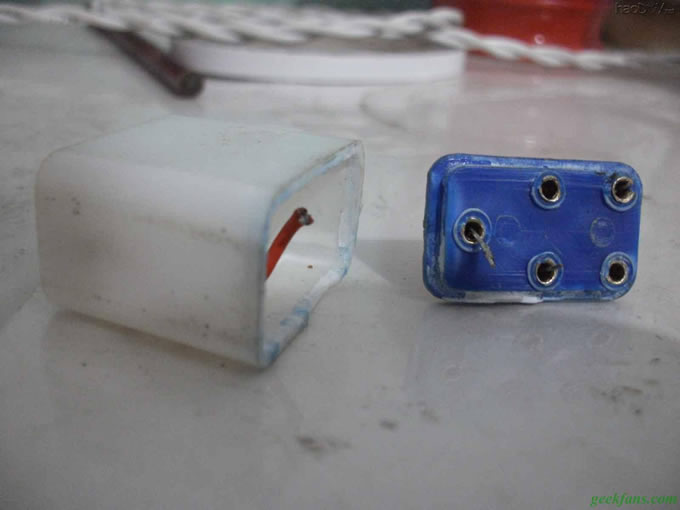

6拆开

自制红外防盗器升级版（多图有视频）

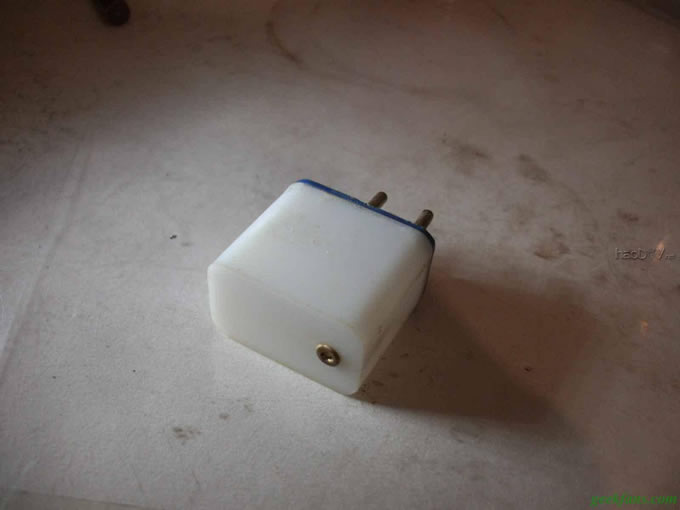

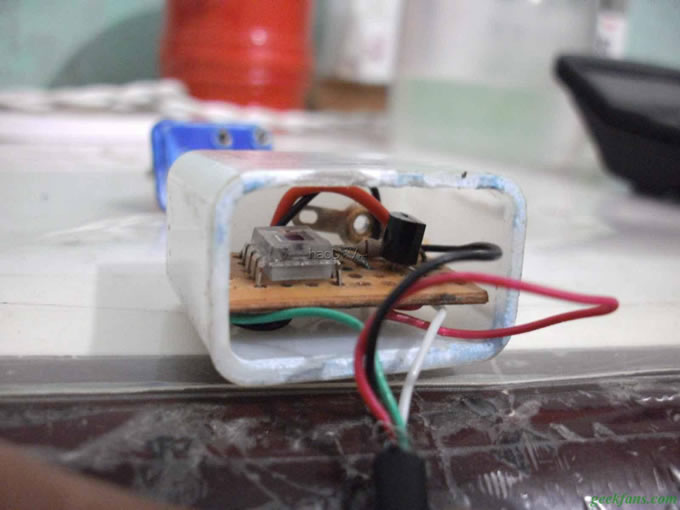

7把板子放进去

自制红外防盗器升级版（多图有视频）
