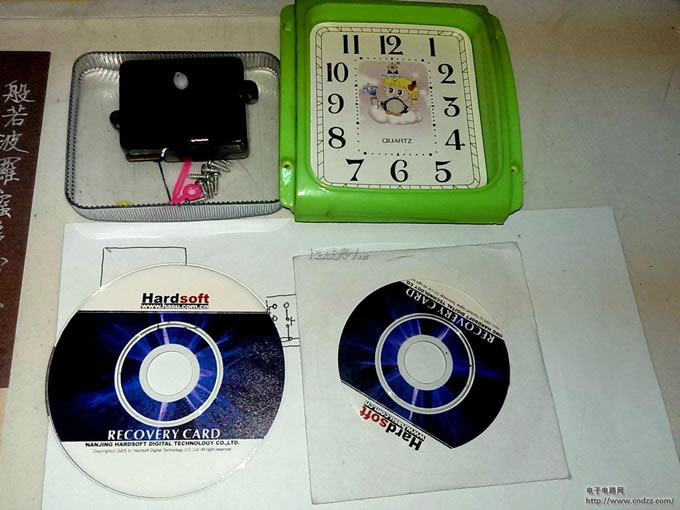

小闹钟一个，废旧小光盘多张。

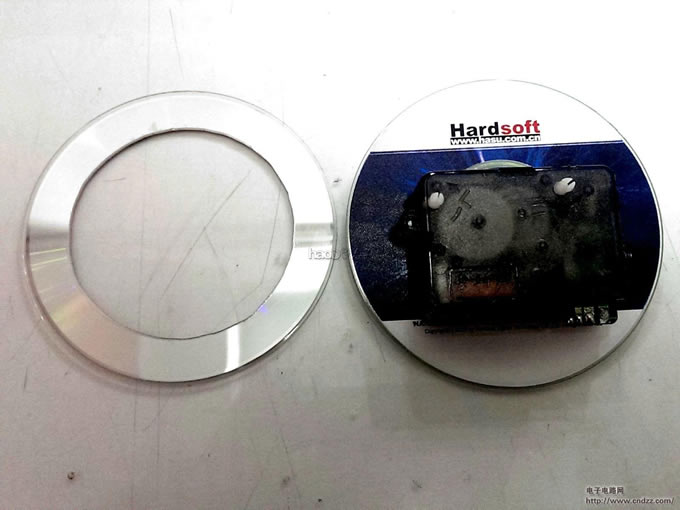

一张光盘修锉成一个环状，一张光盘用于固定闹钟机芯。

两个盘片对齐打上12个孔，在边上钻孔，用于安装4个白色LED灯照明。

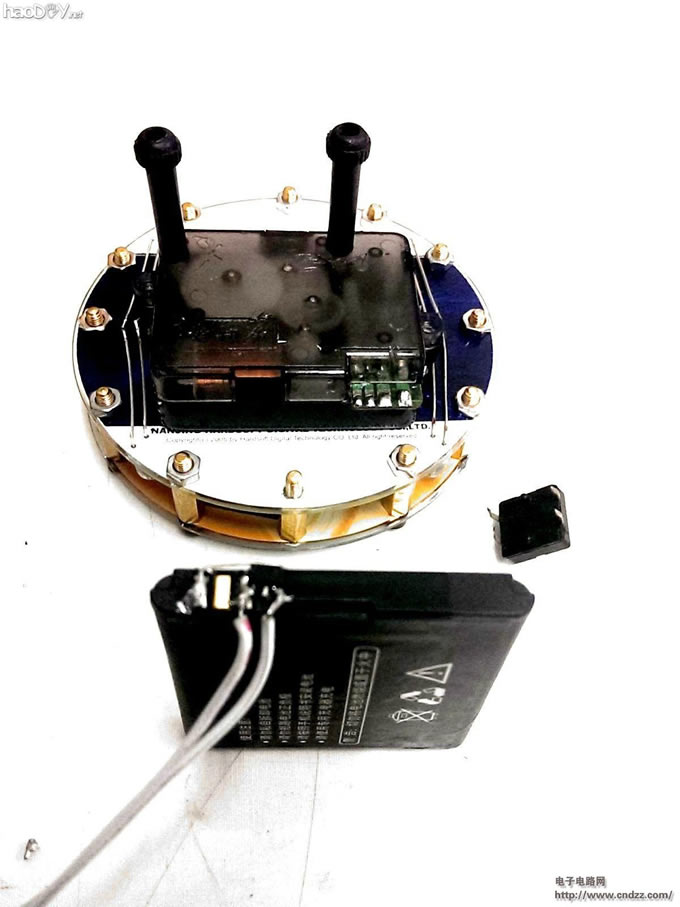

把LED装上，两光盘中间用铜柱进行连接。找来一块手机电池用于供电，由于手机电池是4.2V用于闹钟机芯（1.5v）电压高了不适合，于是采用了一片LOD微功耗三端稳压管HT7318，该稳压管静态电流为4uA左右1.8V电压，适合用于电池降压，

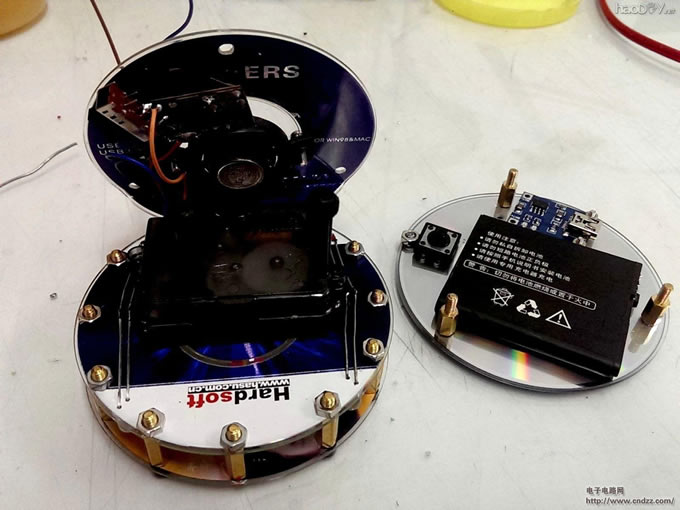

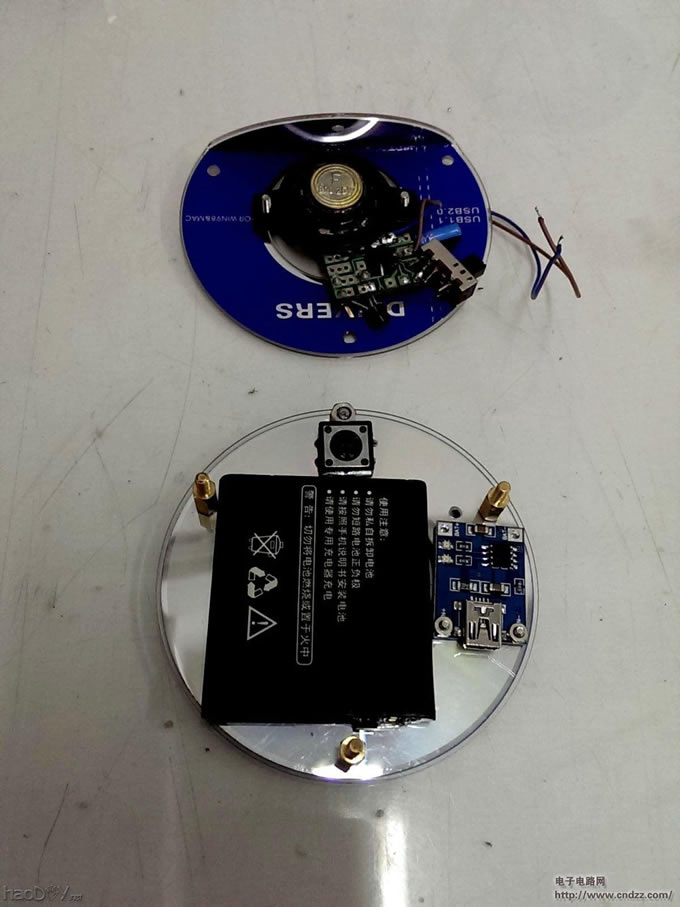

另外再拿两张光盘当底座，一张用热风枪烤热了掰个角度，用于连接上面的表盘，中间的孔固定好喇叭和音乐芯片。另一张光盘固定电池、充电板和灯开关。

进行连线安装。

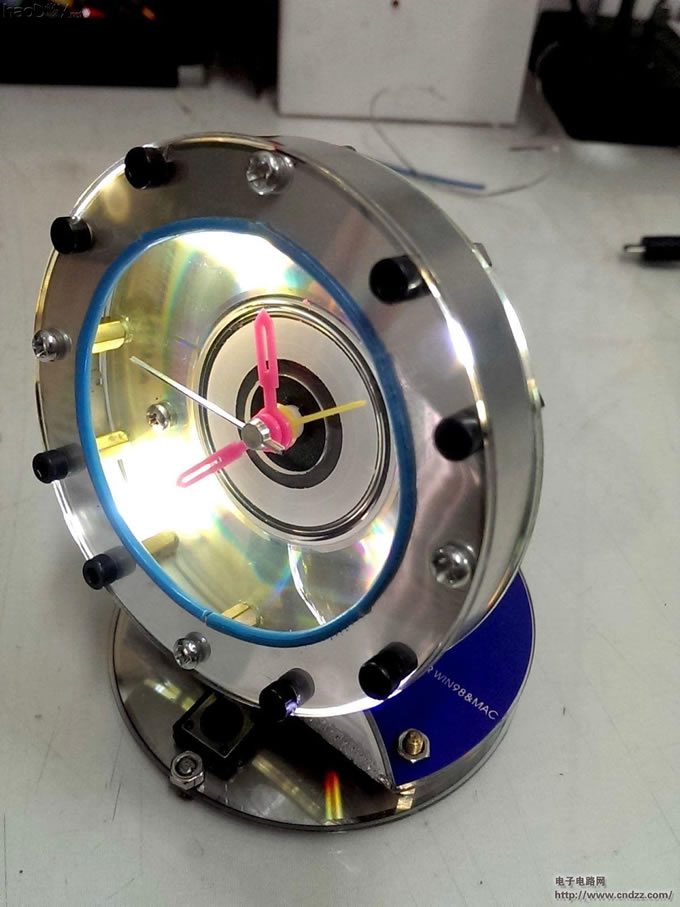

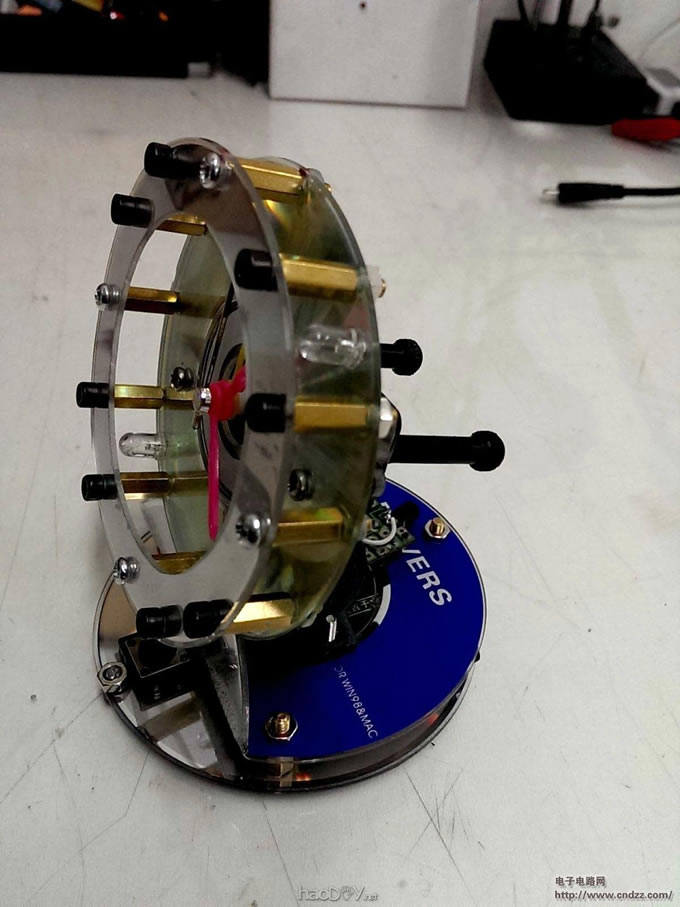

全部连接起来，面板上的12个连接螺丝就是表盘上的12个钟点整时点，其中3、6、9、12点的地方用的普通螺丝，其余点用的黑色3mm内六角螺丝。面板上的光盘光环用于保护表针和遮挡LED光的直射。

环形光盘内圈是手工修锉的，有点不圆，找段电线用刀划破，取出芯线不用，把电线外皮嵌入到环形光盘内圈，一是遮丑，二是配个色。

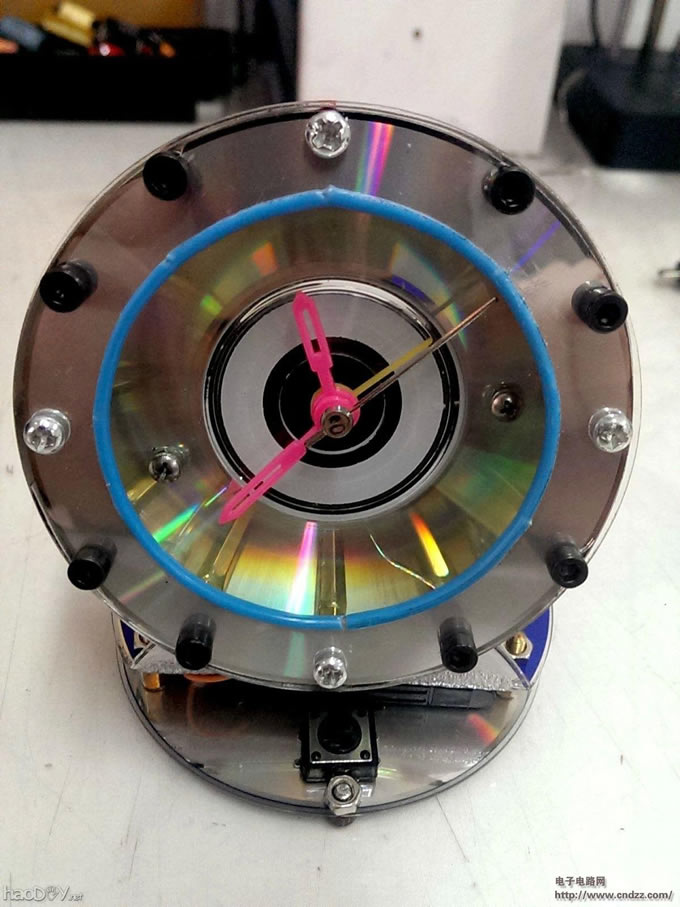

为了防止LED光测漏，剪了一段铝皮包在盘体厚度上，调好时间，按下开关LED亮起的效果。
