扫地机器人DIY原理：利用机器人前面的4个红外线传感模块进行避障，程序运行方式有单边寻边方式、随机避障方式、正方形沿边扩大方式、三角波形方式。扫地电机有断续工作、连续工作。

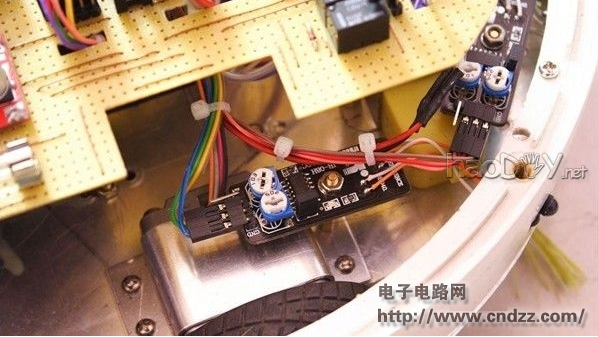

    如果机器人电源电压不足时，在单边寻边避障方式基础上开启寻迹（机器人低部的三个寻迹传感器）寻找墙边的充电位置，充电位置是一条30公分的黑线来引导机器人于充电器对接，充电器触点是磁助力触点，当机器人接近充电器时，利用磁力防止小位置的偏离，使触点良好接触。

    避悬崖也是利用三个寻迹传感器完成的：在同一时间内三个寻迹传感器没有反馈，表示悬空，使机器人后退5公分，旋转180度，做掉头行驶。

   主要考虑机器人的寿命问题，驱动主轴采用步进电机，用单片机P2驱动ULN2003驱动步进电机，步进电机电原用DC-DC模块，来调节所需的驱动电流和主轴的力度。

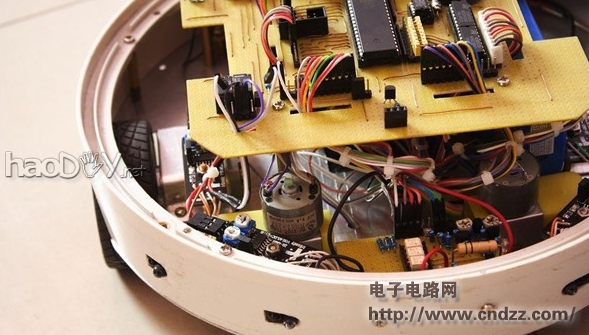

    扫地减速电机是在网上购的，只是电机的寿命太短，于是拆了VCD的旧机芯，利用光驱的主轴电机和减速机搭配，增加电机寿命。

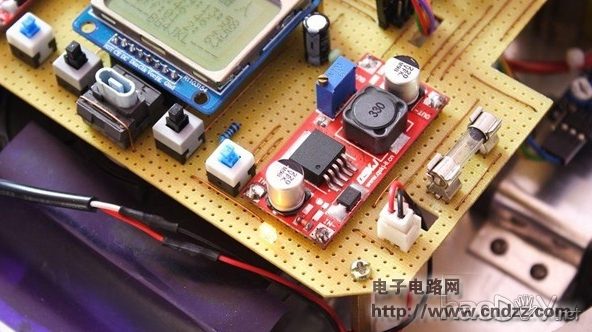

    锂电电源分为三路，两路经DC-DC驱动步进电机、单片机，一路驱动吸尘风机。

    三个按键：菜单键、增加键、清扫键

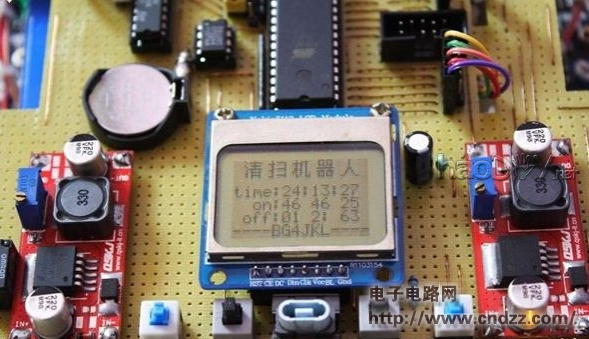

    液晶屏采用5110屏，小巧、省电

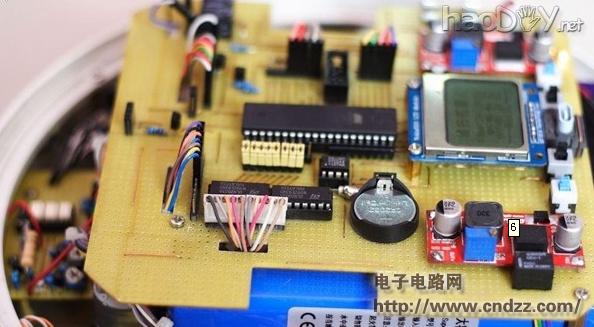

    DS1302实时时钟 设定三组开关机时间，实现自动化。单按清扫键，只运行30分钟

    具有低电压检测、充电检测、充电结束检测，全面采用TL431精确检测

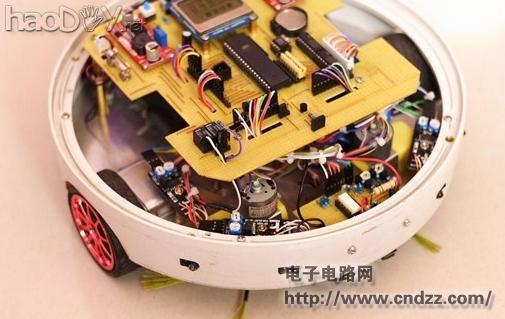

    电池是4000MA的锂电，正常工作电流1500MA，外壳是云台监控器罩，

    经过两周的测试，使用效果良好，噪声低，寿命长。

    程序还有待于提高，更加智能化，如果用89S52做计划、合理、不重复打扫卫生，很困难！

89S52的所有端口都被利用了，没有扩展空间。（增加避障传感器数量减少盲区，可以增加人机互动）
