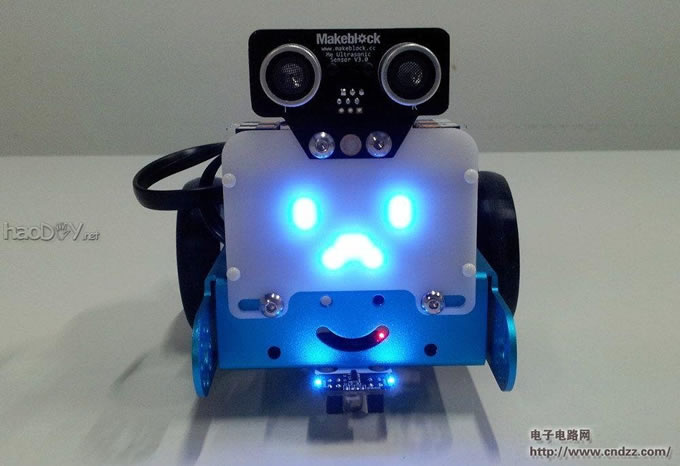

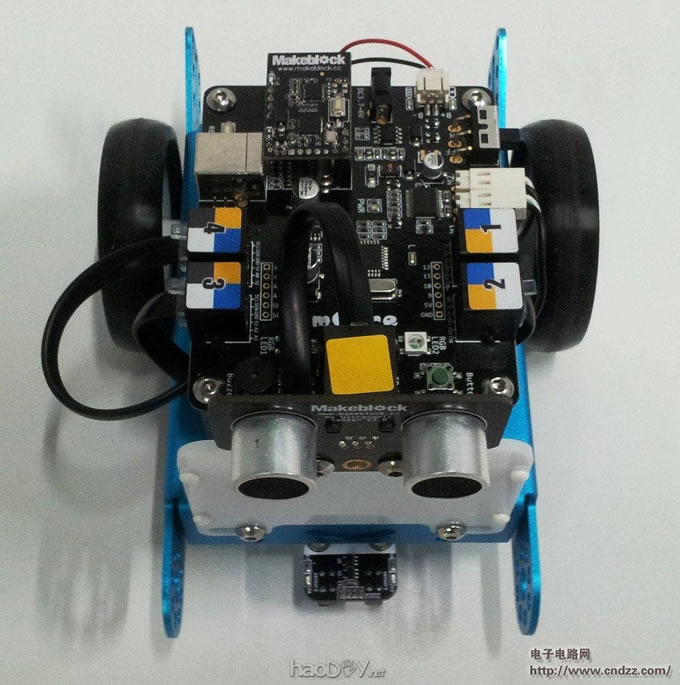

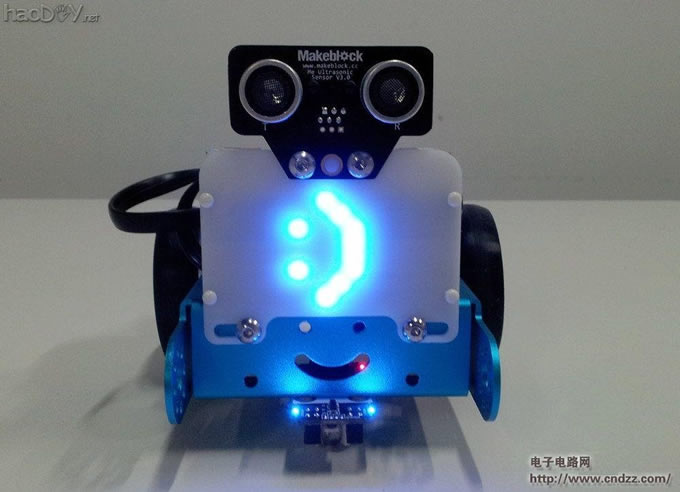

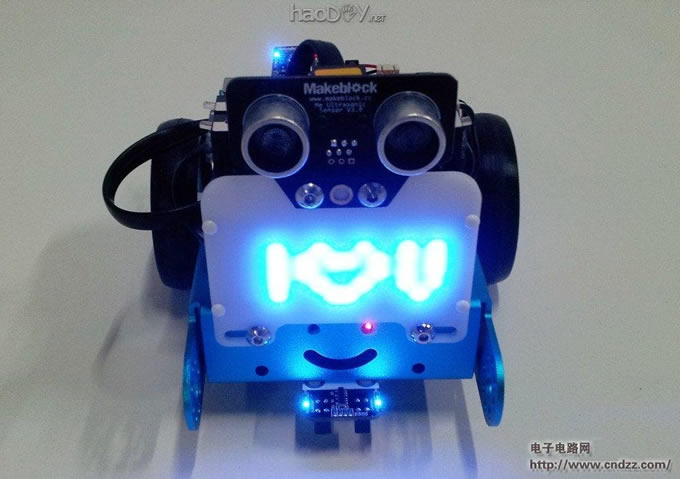

mBot是一款可编程、易操控和可扩展的小车，可以通过手机和红外遥控器进行操控。结合mBot萌萌的外形，加上LED点阵屏，mBot可以显示各种表情，并通过红外遥控器进行不同表情间的切换。
用mBlock编程 mBlock是一款基于Scratch 2.0的图形化编程软件，通过拖动不同的图形化模块就能完成编程，没有任何编程基础也可以很快上手。
首先创建一个变量，通过点击位于Data&Blocks部分的Make a Variable按钮，创建一个名为num的变量，如下图所示，后面将会用到这个变量。

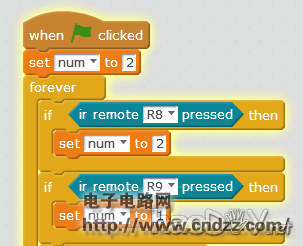

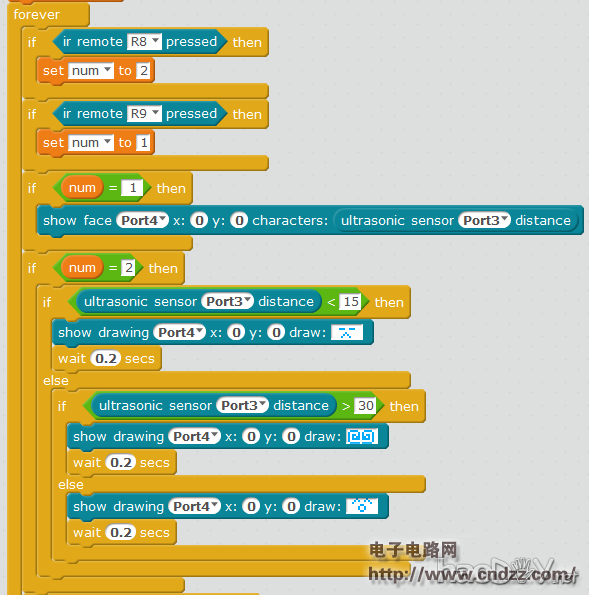

设定在LED点阵屏上超声波模块的两种工作模式，一种是直接显示超声波模块检测到的距离数据，另一种是根据不同的距离段显示不同的表情，通过红外遥控器上的按钮进行不同模式间的切换。

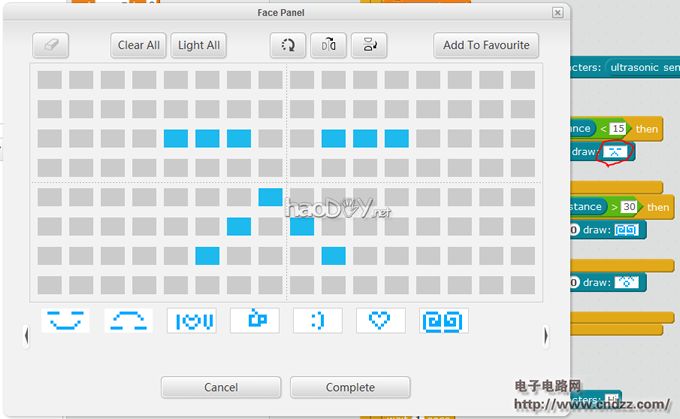

mBlock里面有一个非常方便的表情制作面板，点击下图的红圈部分即可弹出表情制作面板。

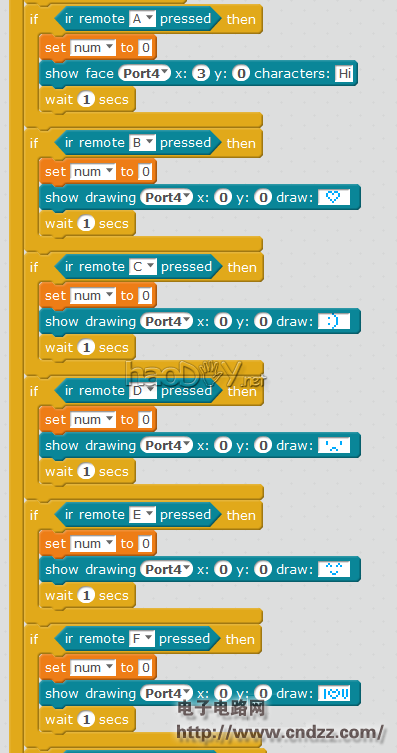

设定红外遥控器上的不同按钮来切换显示不同的表情。

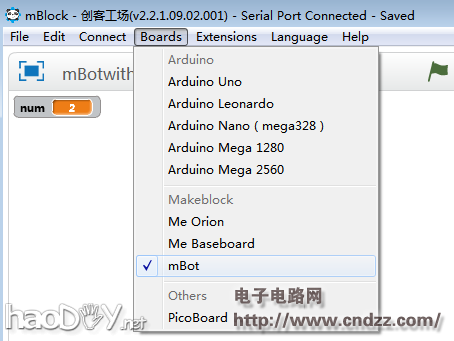

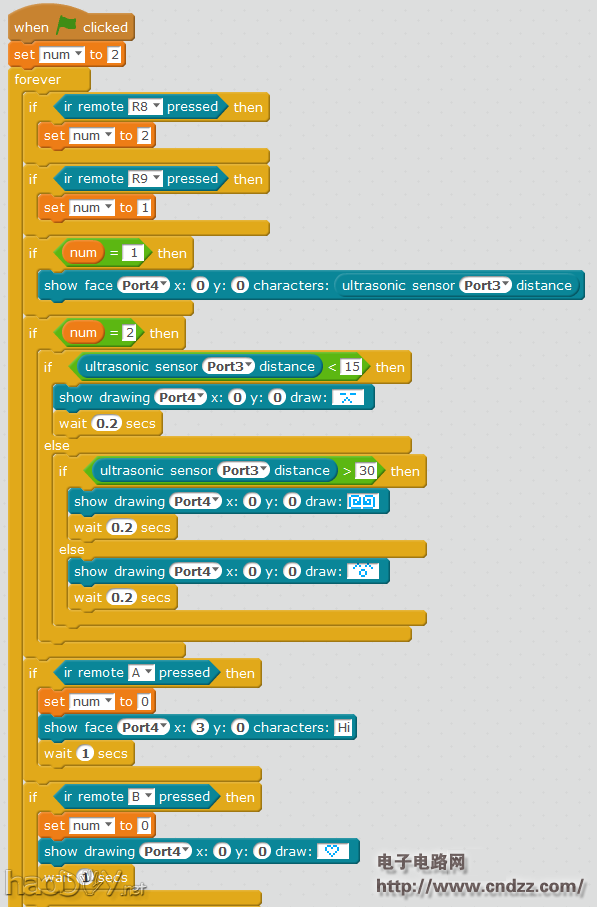

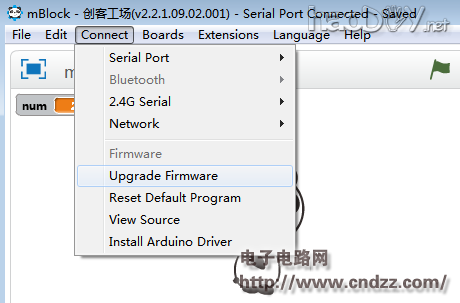

最终mBlock程序见附件。 测试 先用USB连接mBot和电脑，选择合适的串口，控制板选择mBot，并安装固件。

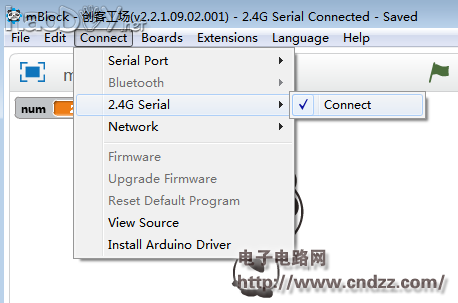

固件安装完成后断开串口连接，切换到蓝牙或2.4G无线连接模式，点击程序，就可以开始测试了。

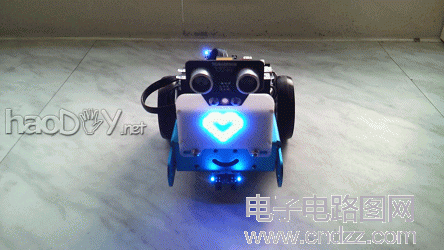

通过红外遥控器上的不同按钮，可以切换到不同的表情模式。
进阶，使用Arduino IDE编程

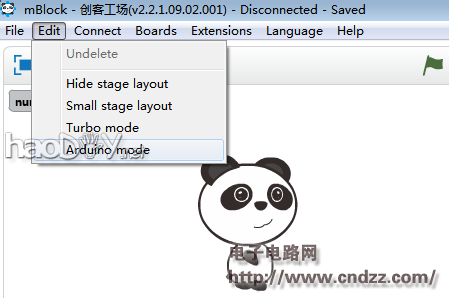

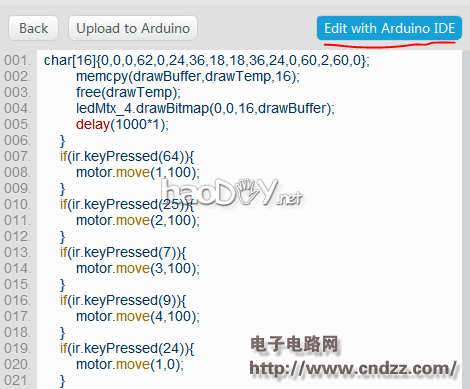

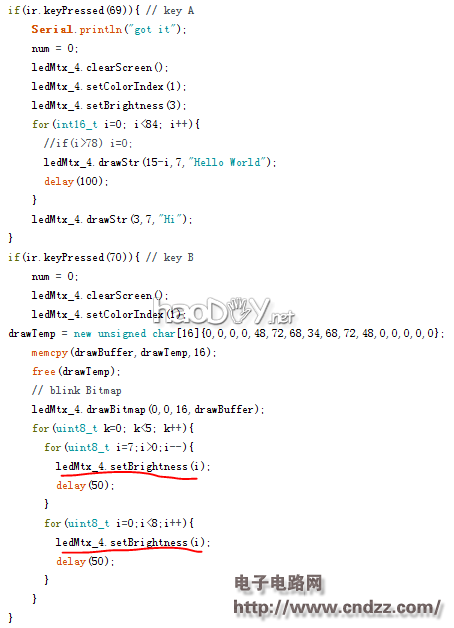

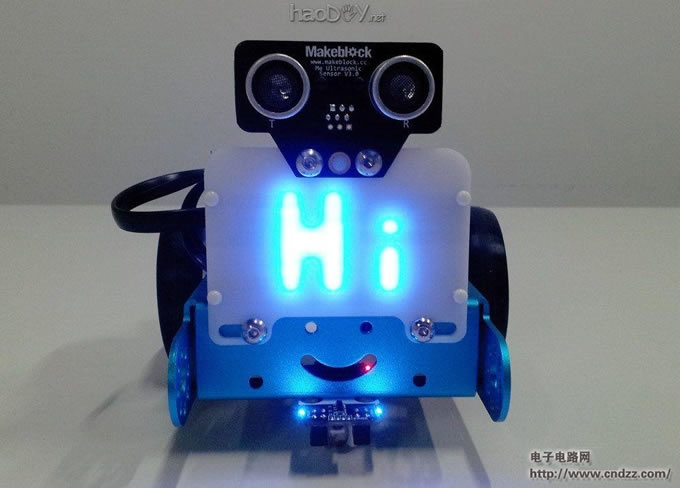

使用mBlock可以输出Arduino代码，如果你更习惯于在Arduino IDE里面编程，可以先用mBlock搭出程序的框架，然后输出Arduino代码，再做一些修改，这样省时省力。首先将mBlock里的程序开头部分替换为mBot Program, 切换到Arduino mode模式，选择Edit with Arduino IDE，然后就可以在Arduino IDE里面编辑代码了。 在Arduino代码里面，通过使用for循环改变LED的亮度，能够实现图案一闪一闪的效果，效果见下图。
Arduino源代码已打包至附件！ 把Arduino代码上传到mBot，就可以开始玩了。 扩展玩法：表白神器什么的，或者利用mBot上的巡线模块，在表情面板上画个面包的图案，让它到达妹子那里，叫她一起吃饭，嘿嘿，想象力越大，玩法越多。
|
