前几天开关电源出了问题，稳压管坏了，做灯丝电源的6V竟然输出30多V！！烧了一只6J32B-Q（还好不是什么贵重管）。今天闲的蛋疼，把它拆了，正好给大家看看微型管的内部结构。上图：

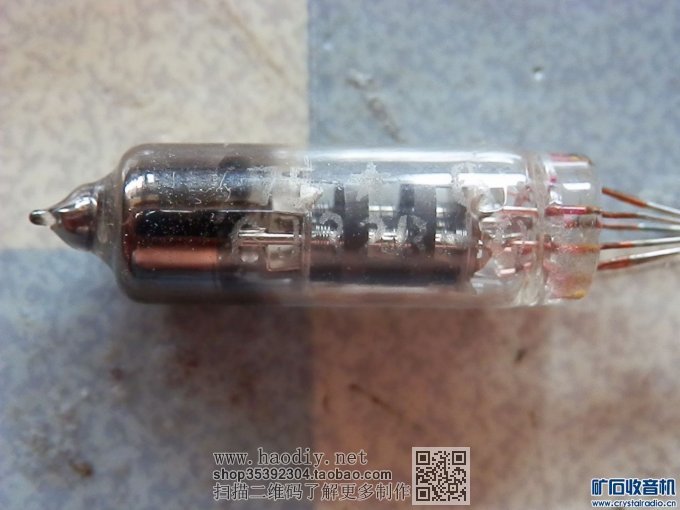

这是原来的管子：
拆解6J32B-Q小型电子管

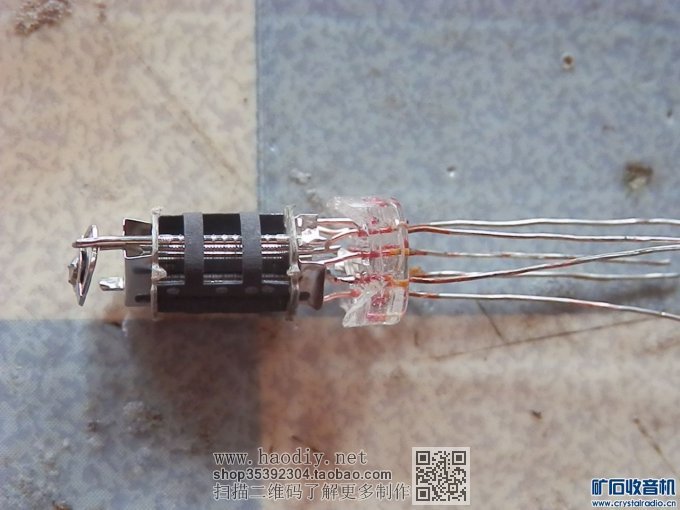

敲碎外壳：

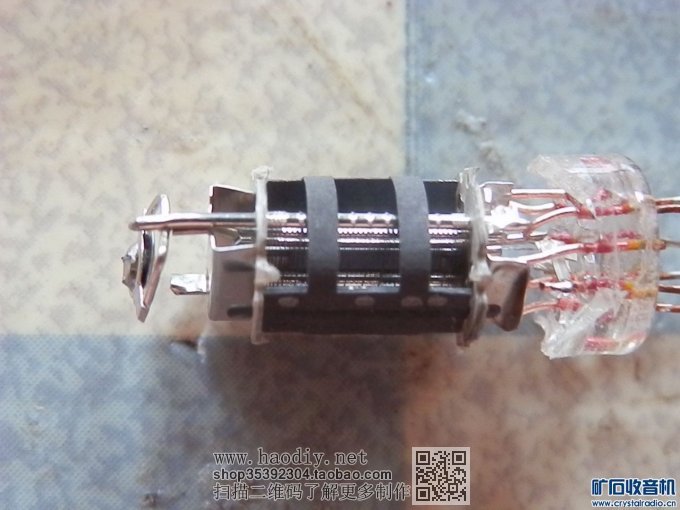

管芯近照：

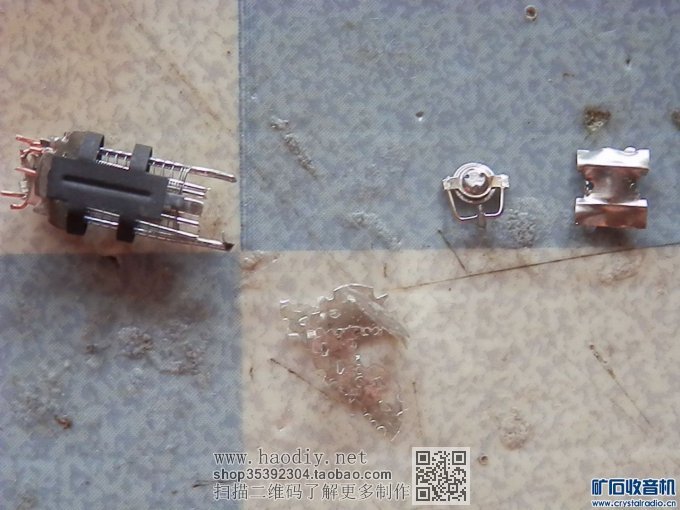

初次拆解，把云母片和吸气环还有固定阳极的金属片拆掉：
拆解6J32B-Q小型电子管

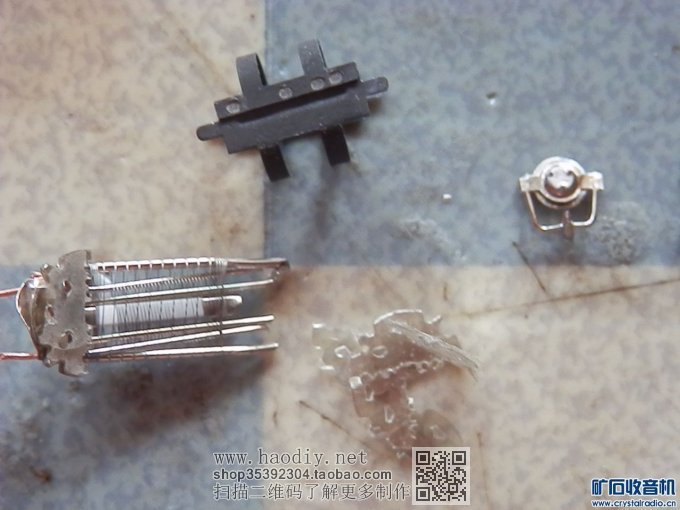

把管芯拆解：

拆出第一，二栅极（信号栅和帘栅）：
拆解6J32B-Q小型电子管

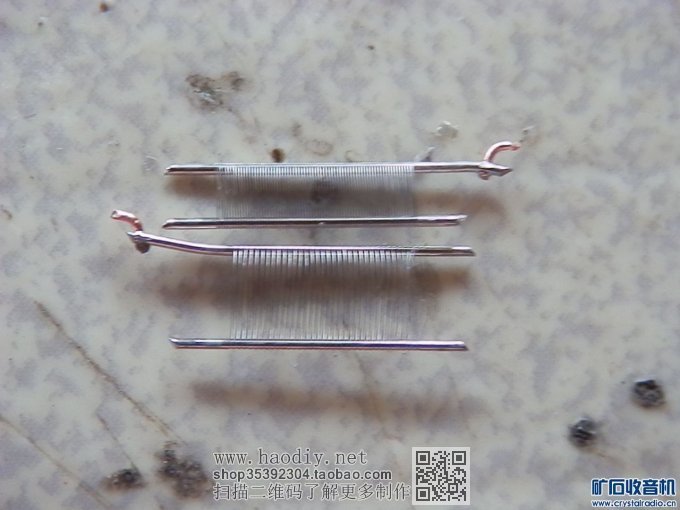

信号栅和帘栅近照：

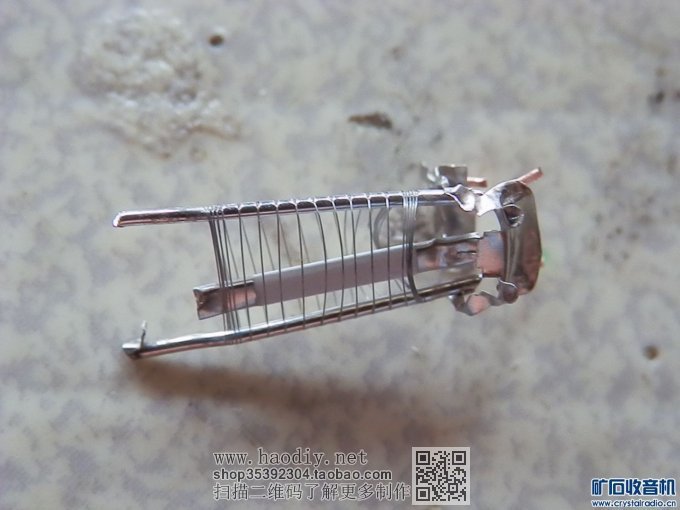

还未拆解的第三栅极（抑制栅）和阴极：
拆解6J32B-Q小型电子管

把底部金属片剪掉：

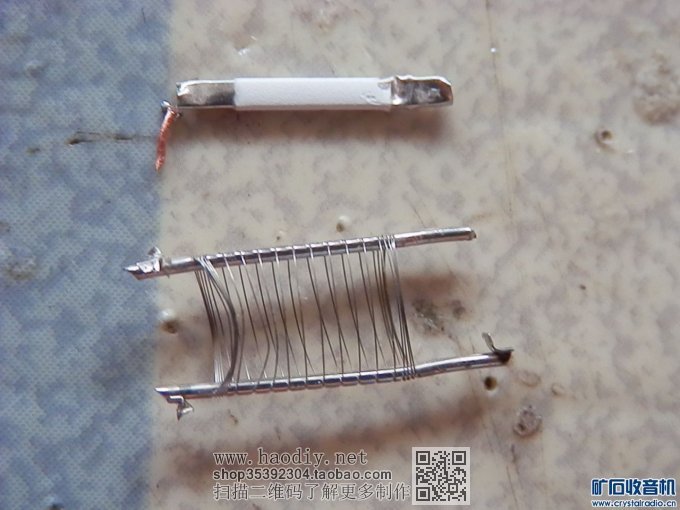

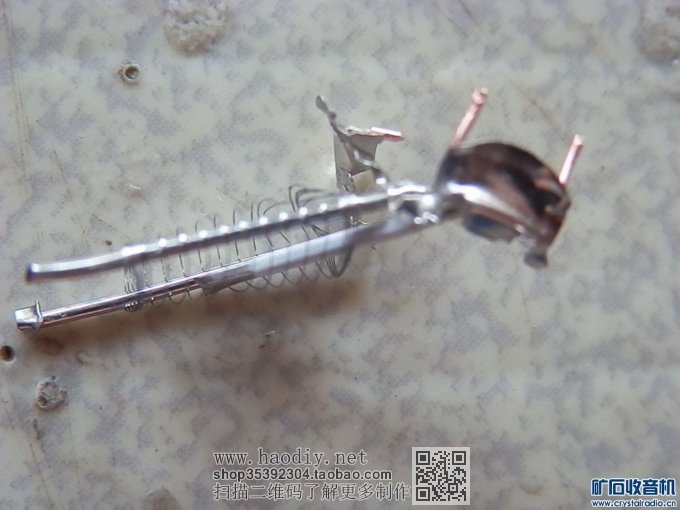

分离的抑制栅和阴极，此时抑制栅有点变形了，呵呵：
拆解6J32B-Q小型电子管

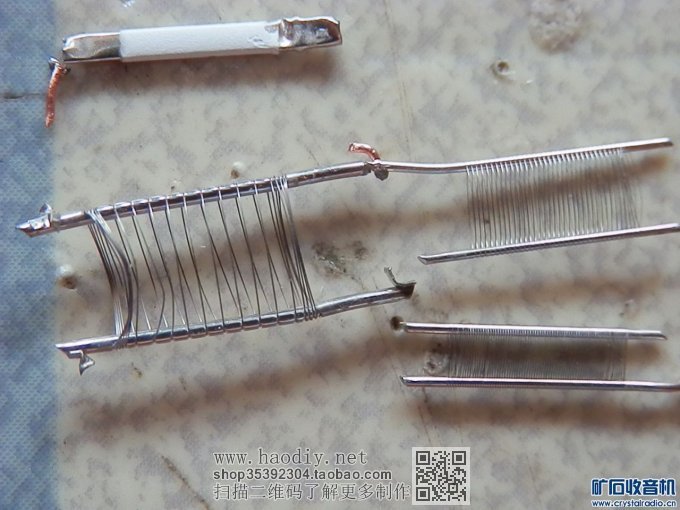

阴极和信号栅，帘栅，抑制栅的合影：
拆解6J32B-Q小型电子管

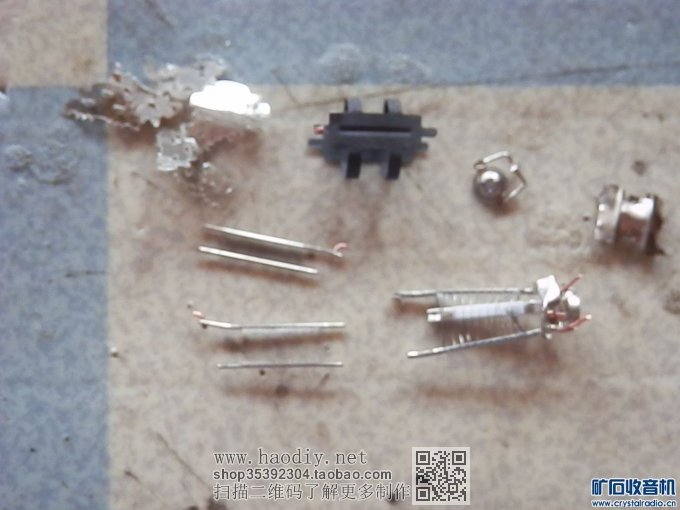

五极管的五个极：阴极，阳极，信号栅，帘栅，抑制栅：
拆解6J32B-Q小型电子管

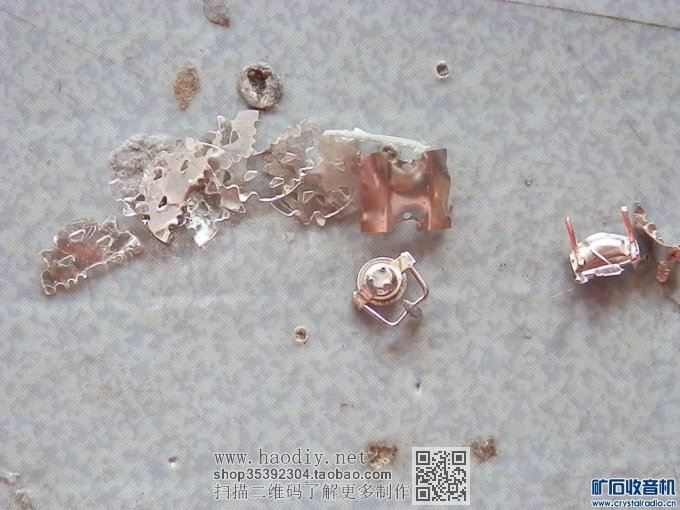

剩下的辅助零件。除了吸气环可以扔到水里听响外，都被我扔了：
拆解6J32B-Q小型电子管

由于本人第一次搞破坏，所以技术不精，望各位老师指教
