装了一台胆fm调频收音机出声了——喜,没有仪器,下一步该如何调

时间:2017-08-20 21:22来源:www.crystalradio.cn 作者:莫以为 点击:
装了一台胆fm调频收音机出声了——喜,没有仪器,下一步该如何调整——忧。 ,矿石收音机论坛
  总想制作一台胆调频收音机,但由于对调频知识的欠缺及缺少必要的仪器,总是不敢涉足,而胆调频机永远是心头的诱惑。近年来潜心学习了坛内高手
们制作经验,想装机的冲动总是“贼心不死”所以又“跃跃欲试、蠢蠢欲动”了,于是就整理图纸、准备材料、购置阻容元器件等又折腾开了。

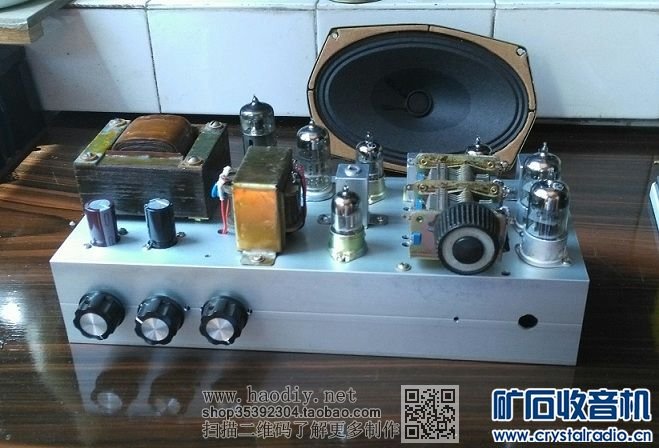

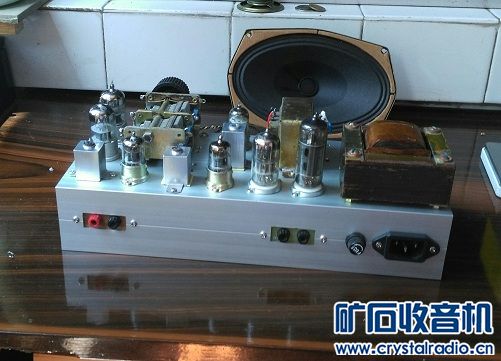

     经过二个多月筹备,已万事具备接下来只剩焊接,又经过一星期左右的挥汗焊接挑灯夜战,于昨天下午完工仔细捡查无误,通电试机 哈哈竞出声了,真
开心!目前情况是拖一根一米不到拖线能收四个台,音量尚可,个别台音质有点沙,电台位置集中在可变中段,好像没拉开的感觉。接下来该如何调整(本人只有一块mf47指针表和一块电感电容表)请坛内老师们多多指教为盼,谢谢了!
     调频电路是本坛的,低放部分参照红灯711的,10.7m中周是广州李老师的,电源牛、输出牛是红灯711拆机件,电子管是6n3+6n3+6j1+6j1+6h2
+6n2+6p1高压用1n4007整流,底板用铝合金材料制作。

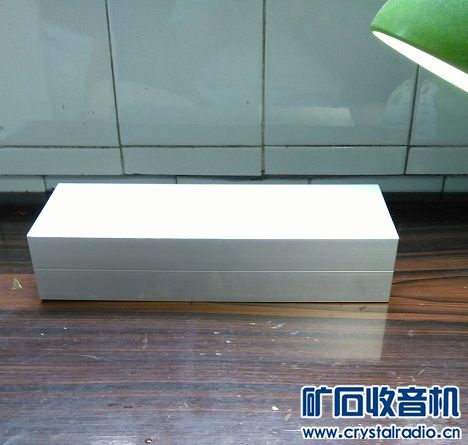

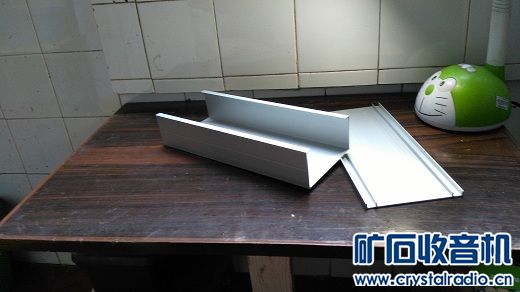

   底板 铝合金材料(60120铝合金线槽)
   装了一台胆fm调频收音机出声了——喜,没有仪器,下一步该如何调
   装了一台胆fm调频收音机出声了——喜,没有仪器,下一步该如何调

  位置摆放
   装了一台胆fm调频收音机出声了——喜,没有仪器,下一步该如何调

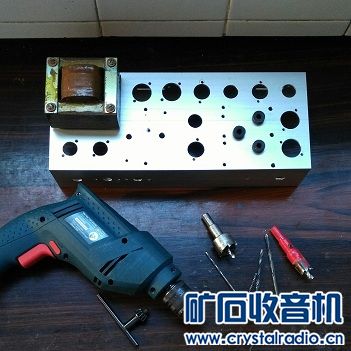

  打孔
   装了一台胆fm调频收音机出声了——喜,没有仪器,下一步该如何调

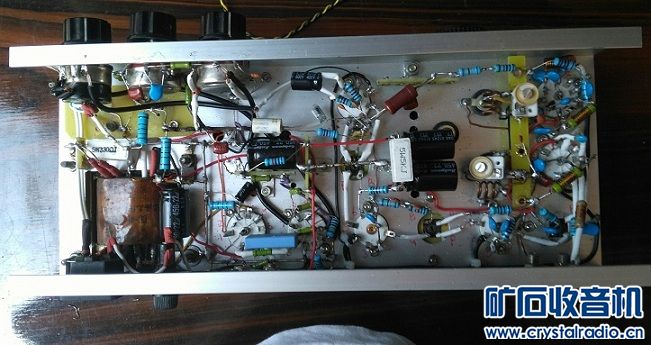

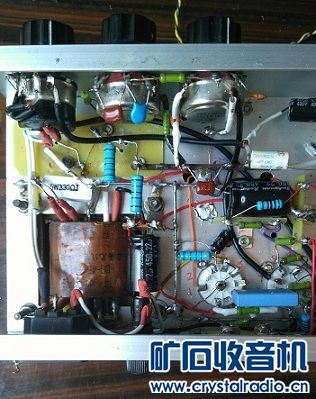

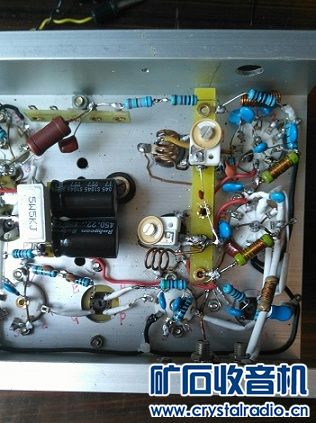

  装机
   装了一台胆fm调频收音机出声了——喜,没有仪器,下一步该如何调
   装了一台胆fm调频收音机出声了——喜,没有仪器,下一步该如何调
   装了一台胆fm调频收音机出声了——喜,没有仪器,下一步该如何调
   装了一台胆fm调频收音机出声了——喜,没有仪器,下一步该如何调
   装了一台胆fm调频收音机出声了——喜,没有仪器,下一步该如何调

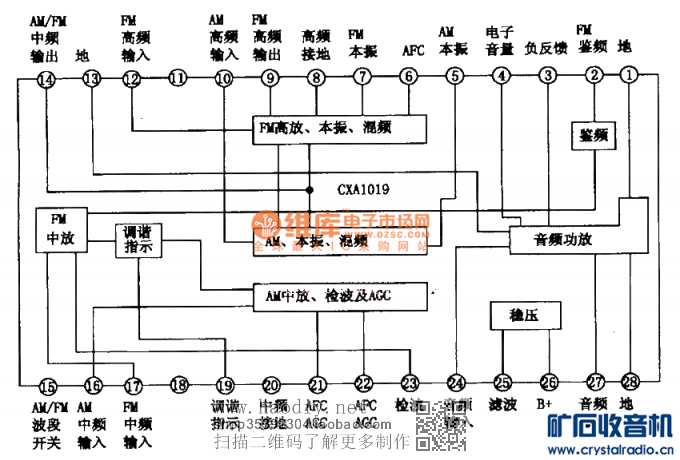

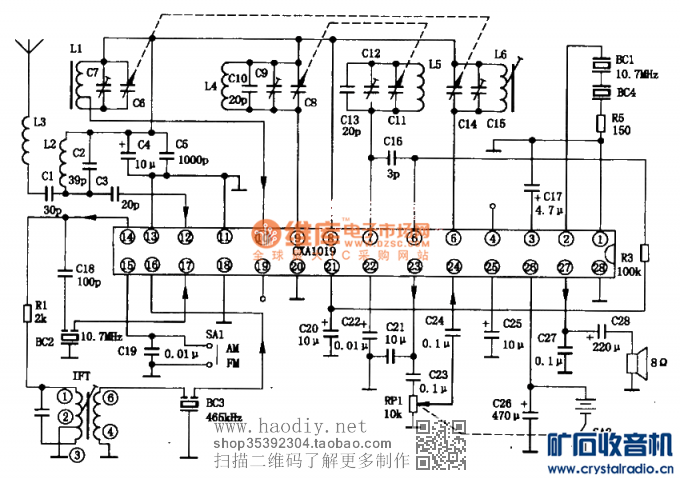

 谢谢老师的指教!我有一台cxa1019集成块的收音机,电路如下、请老师看看能不能用您介绍的方法来校准中放。装了一台胆fm调频收音机出声了——喜,没有仪器,下一步该如何调
     装了一台胆fm调频收音机出声了——喜,没有仪器,下一步该如何调

     装了一台胆fm调频收音机出声了——喜,没有仪器,下一步该如何调
