【参赛】怀念舌簧喇叭的广播声音：再生来复式两管机

时间:2017-08-07 16:29来源:www.crystalradio.cn 作者:矿工1 点击: 次
【参赛】怀念舌簧喇叭的广播声音：再生来复式两管机 ,矿石收音机论坛
怀念舌簧喇叭的广播声音：

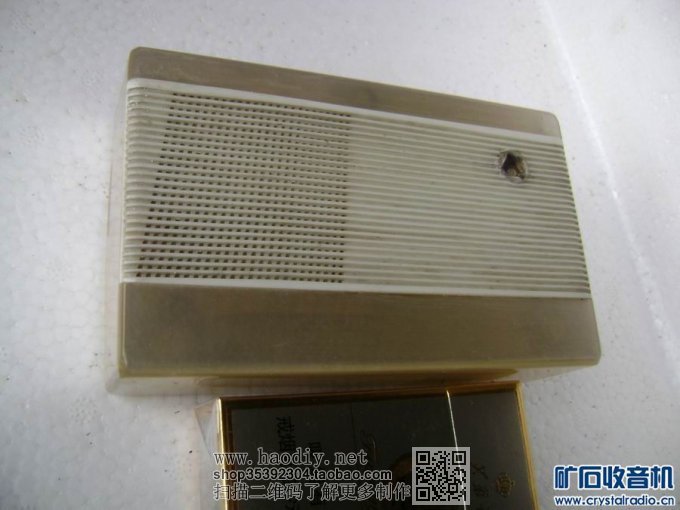

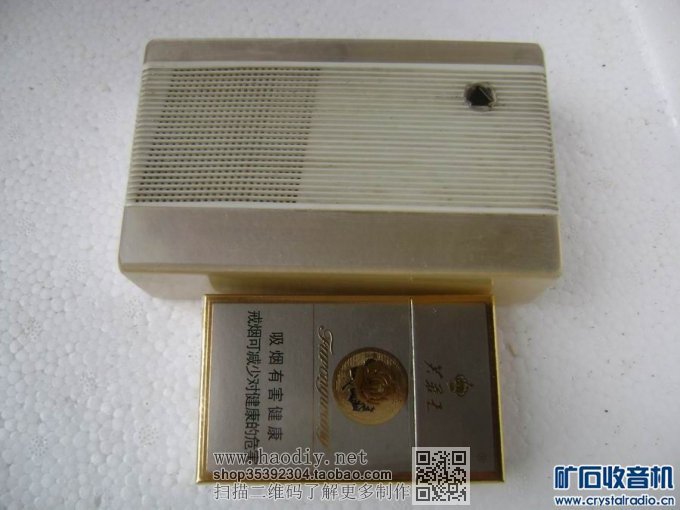

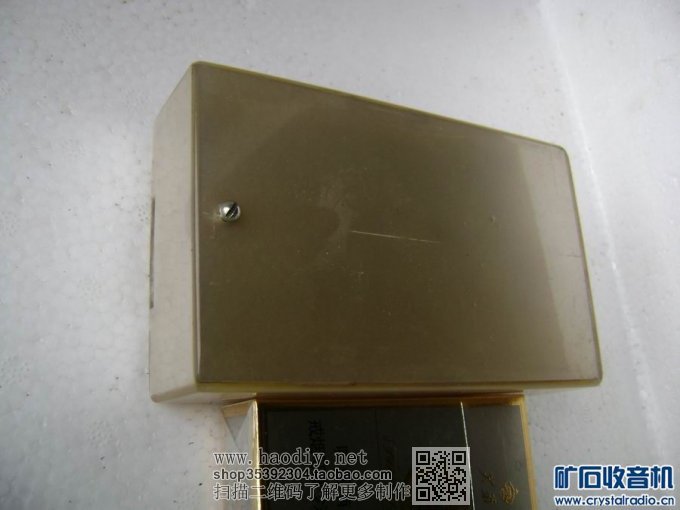

放置很久的一个漂亮机壳。

【参赛】怀念舌簧喇叭的广播声音：再生来复式两管机
【参赛】怀念舌簧喇叭的广播声音：再生来复式两管机

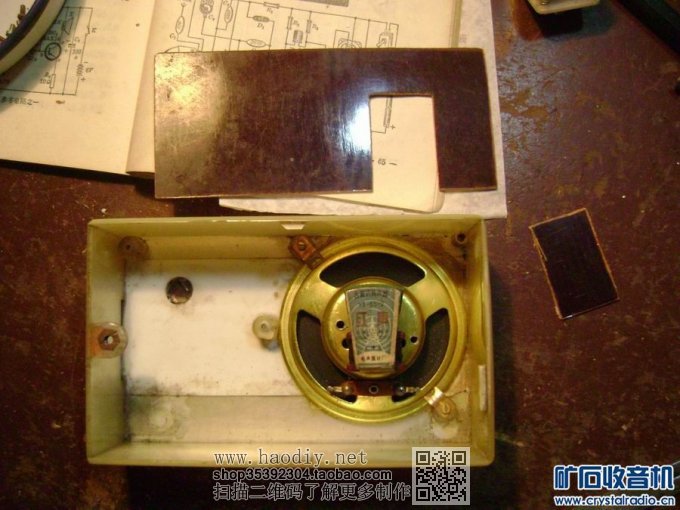

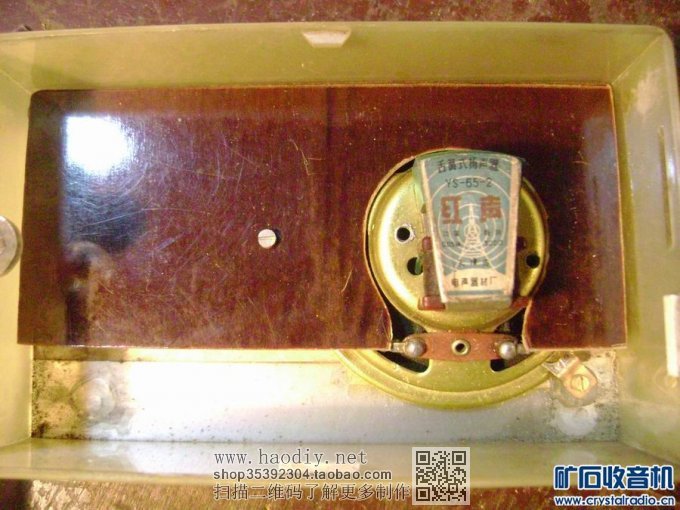

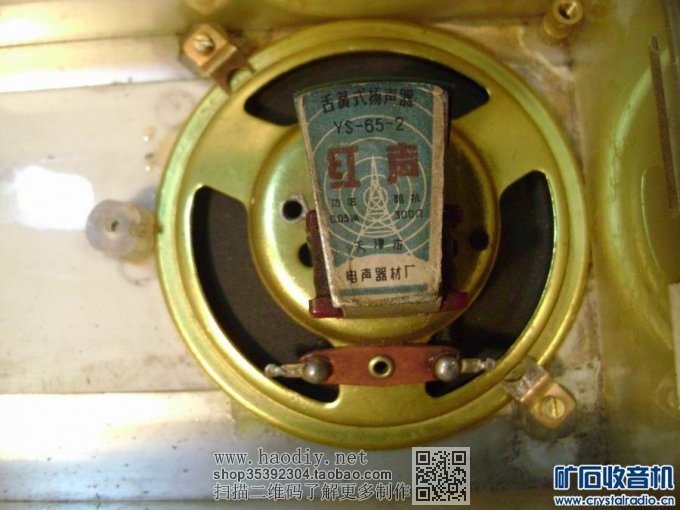

舌簧喇叭固定

【参赛】怀念舌簧喇叭的广播声音：再生来复式两管机
【参赛】怀念舌簧喇叭的广播声音：再生来复式两管机

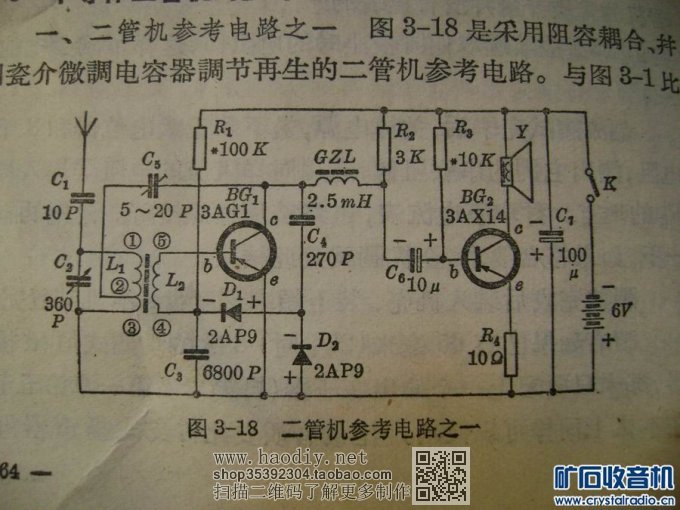

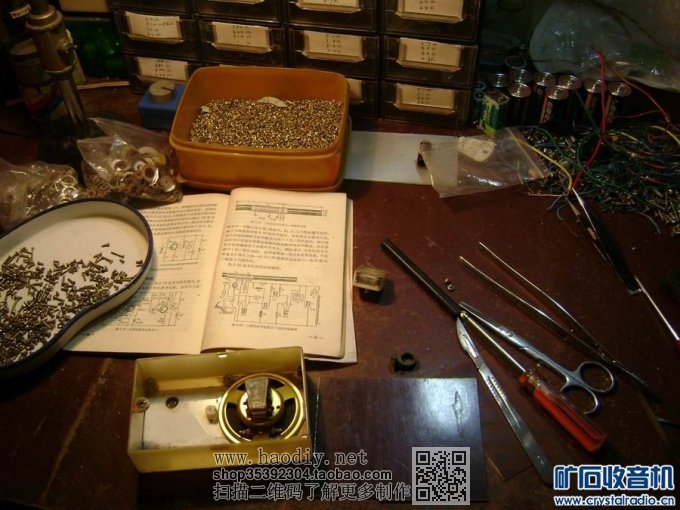

选择电路图，下胶木板尺寸

【参赛】怀念舌簧喇叭的广播声音：再生来复式两管机
【参赛】怀念舌簧喇叭的广播声音：再生来复式两管机
【参赛】怀念舌簧喇叭的广播声音：再生来复式两管机

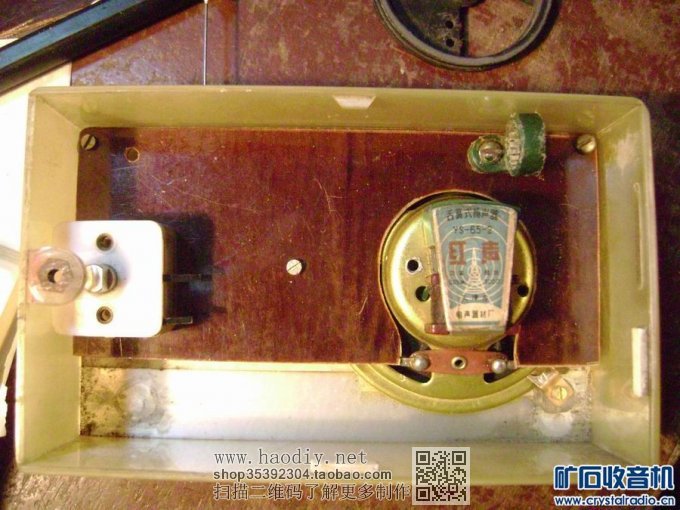

线路板固定螺丝定位，磁棒支架定位，可变电容器定位

【参赛】怀念舌簧喇叭的广播声音：再生来复式两管机

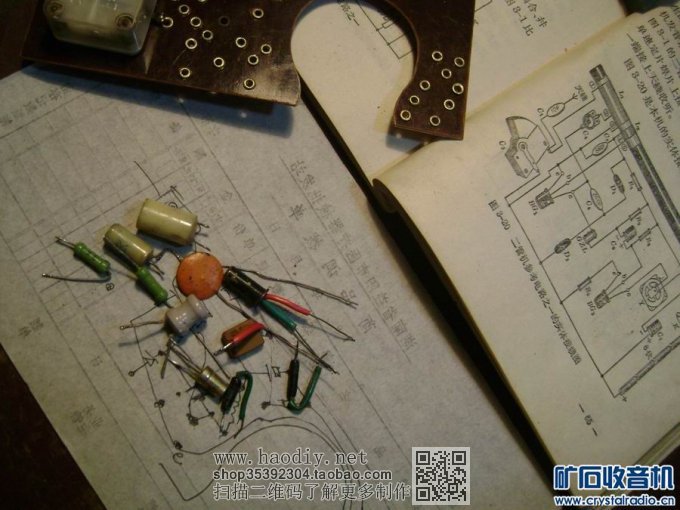

根据电路选择老零件，画零件连接图

【参赛】怀念舌簧喇叭的广播声音：再生来复式两管机

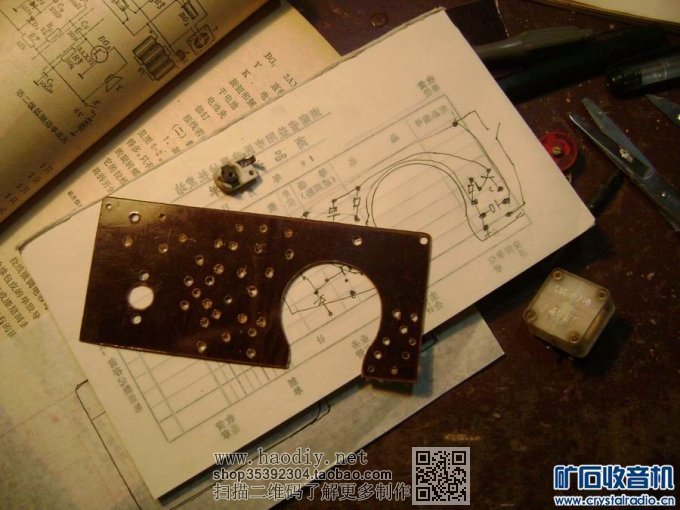

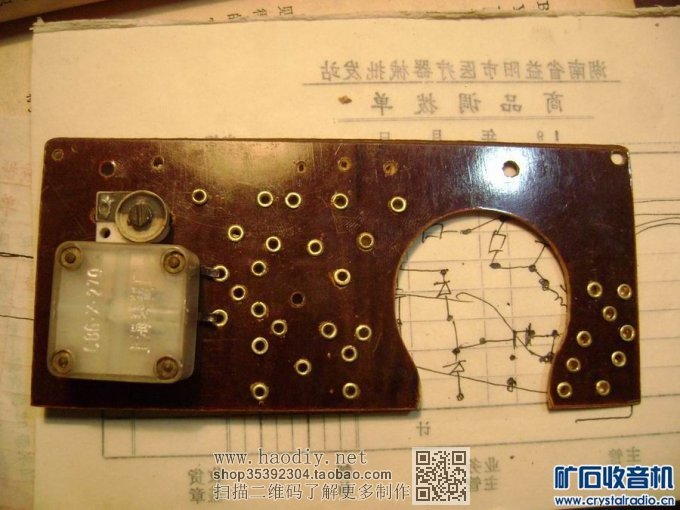

胶木板打孔和铆钉

【参赛】怀念舌簧喇叭的广播声音：再生来复式两管机
【参赛】怀念舌簧喇叭的广播声音：再生来复式两管机

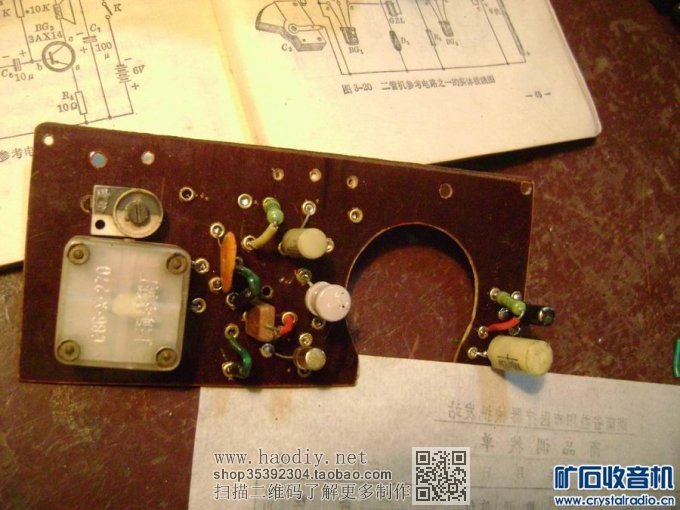

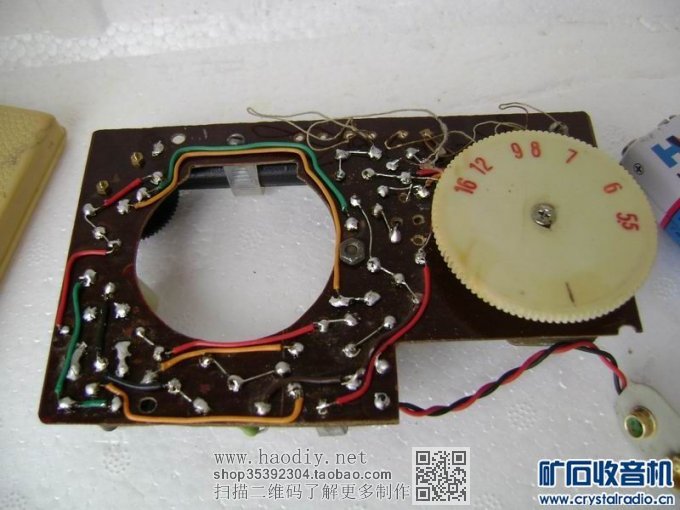

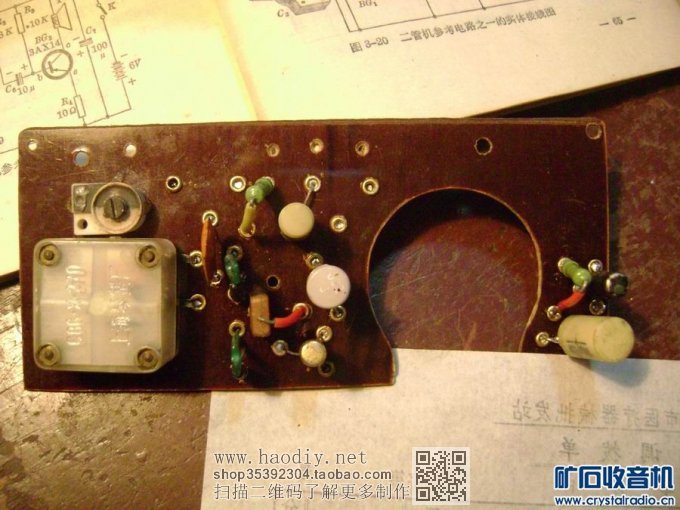

焊接零件，

【参赛】怀念舌簧喇叭的广播声音：再生来复式两管机
【参赛】怀念舌簧喇叭的广播声音：再生来复式两管机
【参赛】怀念舌簧喇叭的广播声音：再生来复式两管机

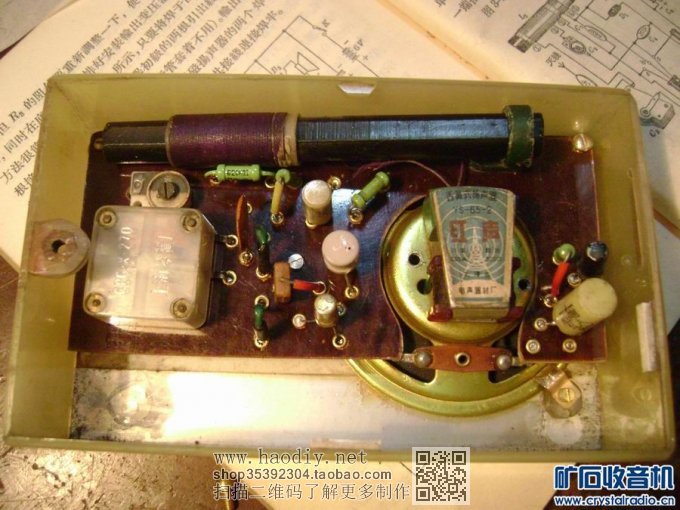

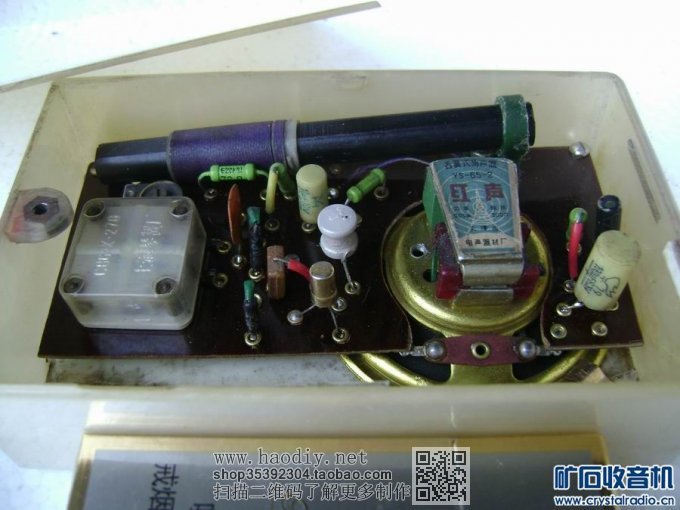

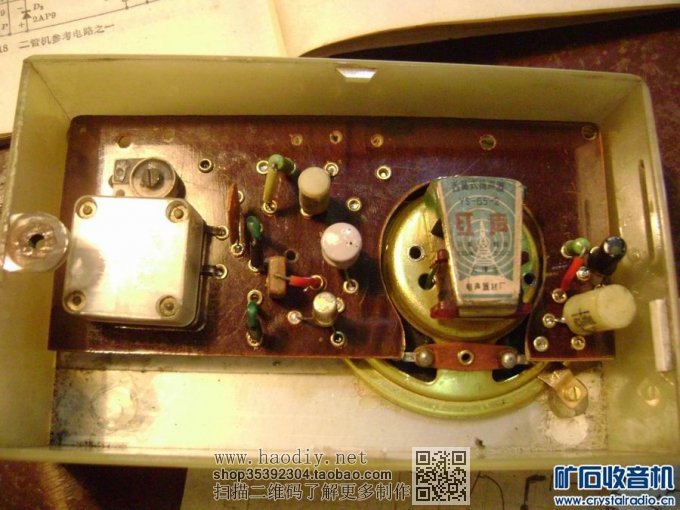

检查焊接情况后连接舌簧喇叭，连接电源6V调整偏流，调整再生。清脆而清晰的电台声音出来了。

【参赛】怀念舌簧喇叭的广播声音：再生来复式两管机
【参赛】怀念舌簧喇叭的广播声音：再生来复式两管机
【参赛】怀念舌簧喇叭的广播声音：再生来复式两管机

目前还缺一个老磁棒支架，一个50mm的度盘，一个4节5#弹夹式电池盒


【参赛】怀念舌簧喇叭的广播声音：再生来复式两管机
