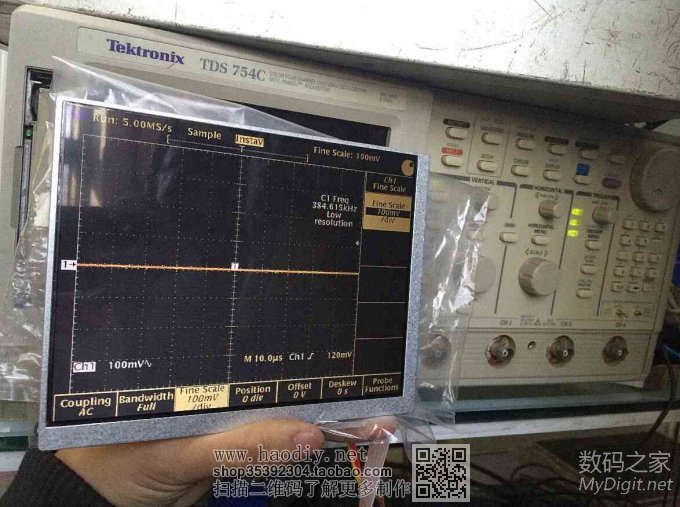

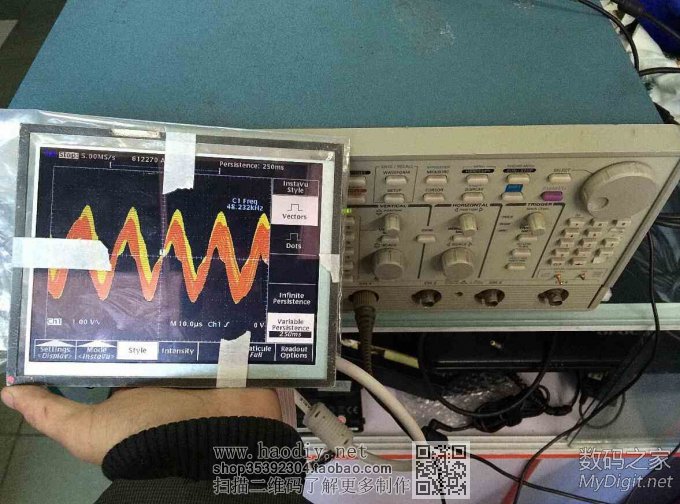

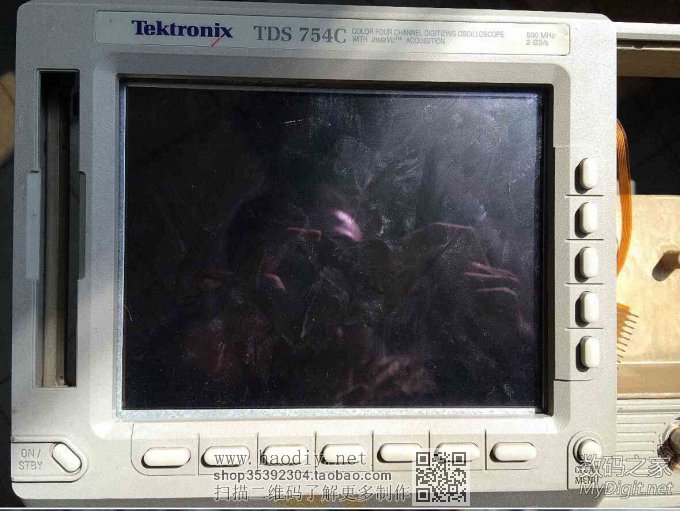

先说这机器......TDS754C 4通道 500M带宽 2Gsa采样 带2M 2F选件 性能还不错 9楼更新使用测试照片 泰克的老机器通病 显示组件高压包挂了基本这机器就只能靠外部VGA接口接显示器度日了................. 无奈显示组件特殊（蓝黑的显像管，外面罩上两层快门 红绿 组成全彩色显示系统） 压根买不到合适的高压包 这机器中招显示组件挂 但是还挺奇葩 行幅小 怎么调逆程电容容量都不管用 算了 不折腾了 干脆换液晶 测量长宽对角线，差不多7~7.8寸都能装下 淘宝只能买到7寸的 得 将就着来吧  收到新液晶 先用后面的VGA接上看看效果 还凑合

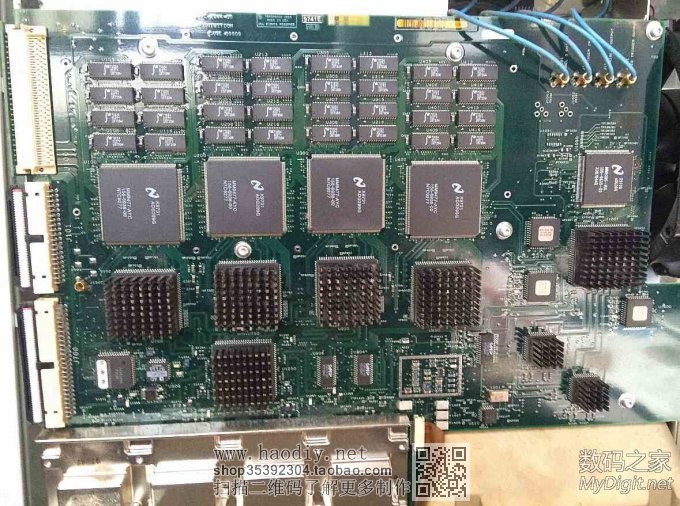

拆开外壳 忘记拍照了.......先看看最底下一张板子ACQ板

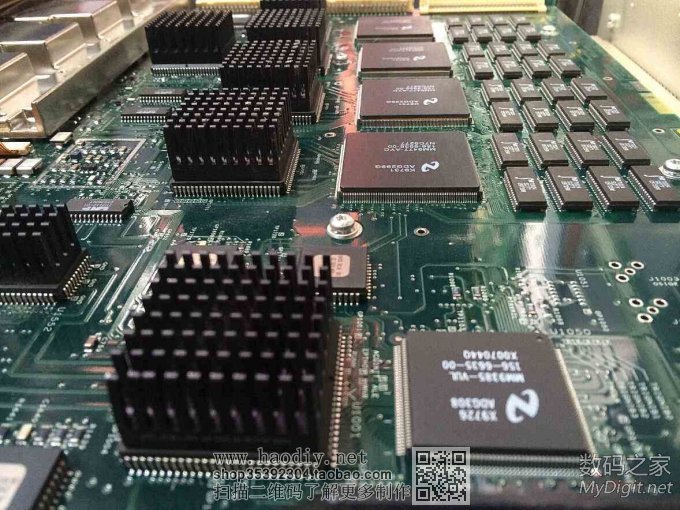

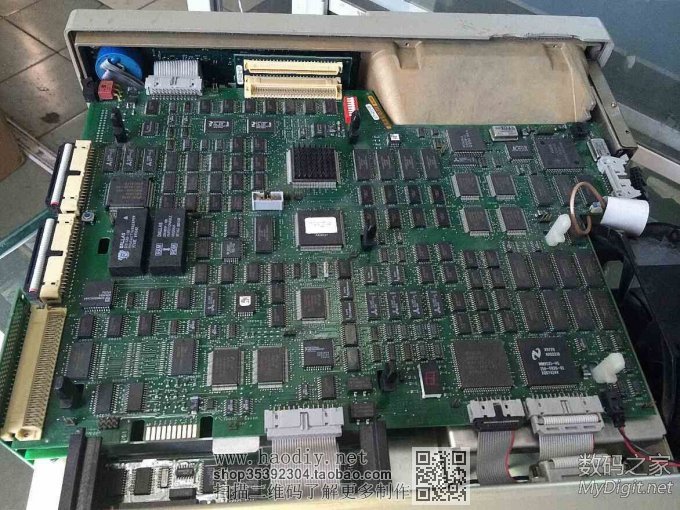

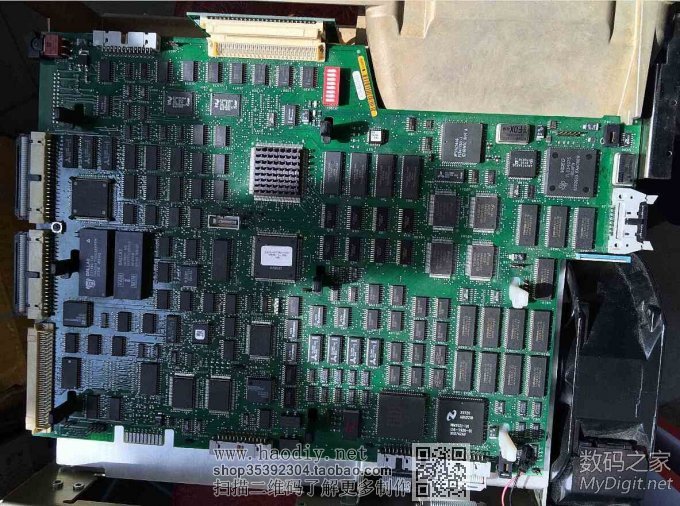

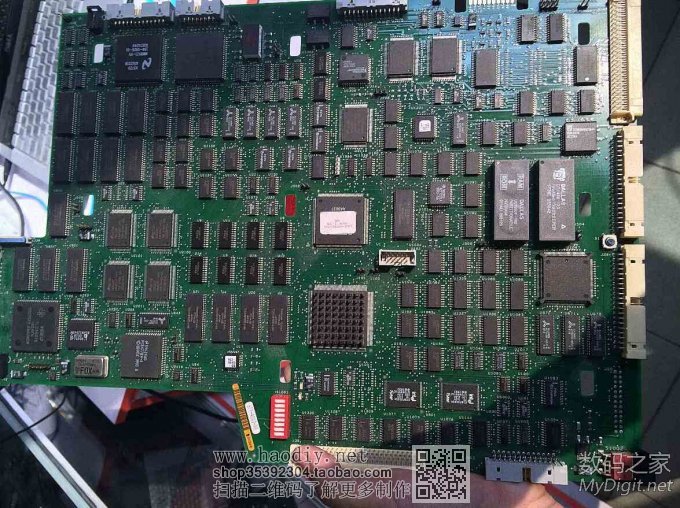

这张是顶上的一张板子 主板

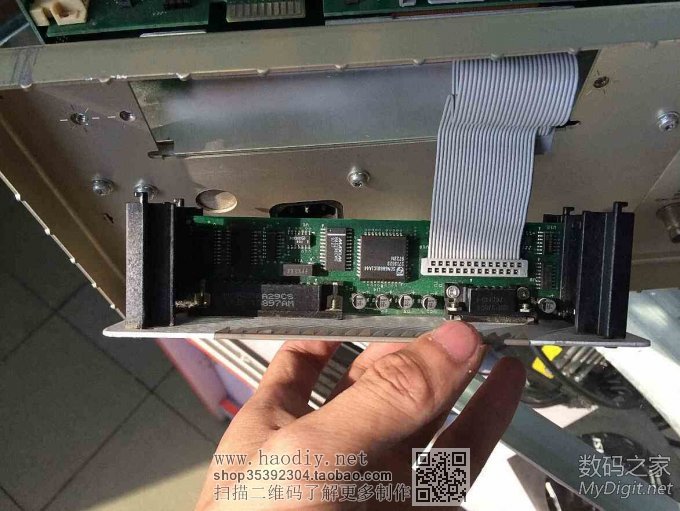

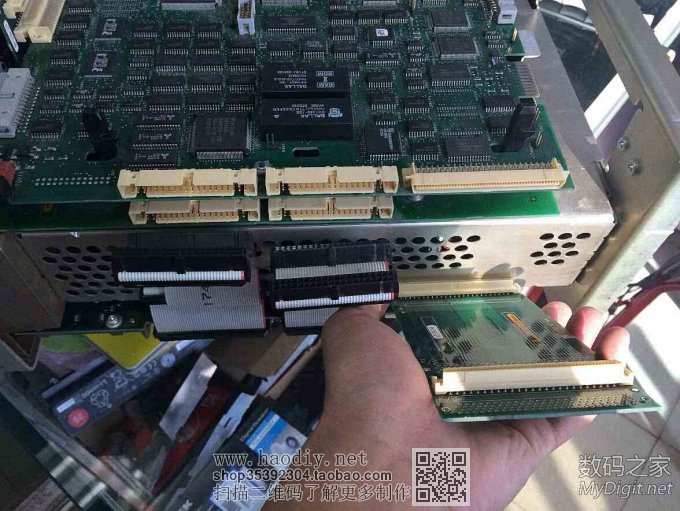

拆下后面的13组件 其实就是并口和串口
拔掉侧面的排线
取下主板

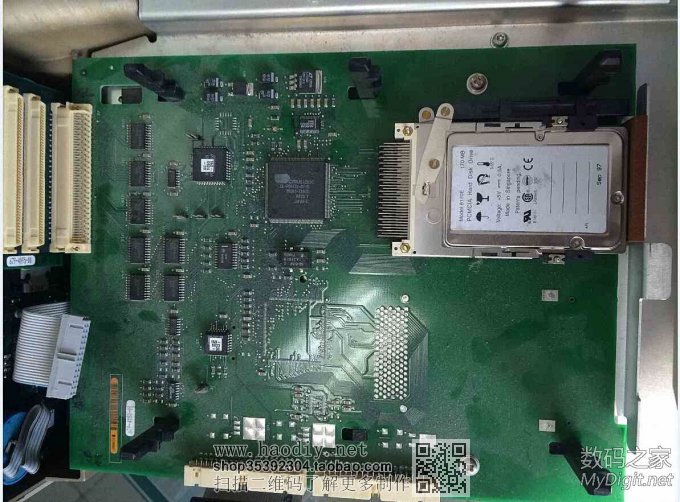

下面还有块板子？ 好吧 HDD选件啊.............

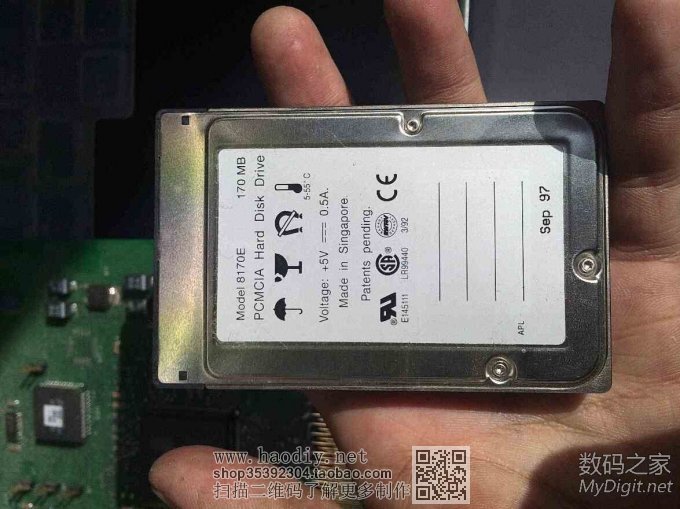

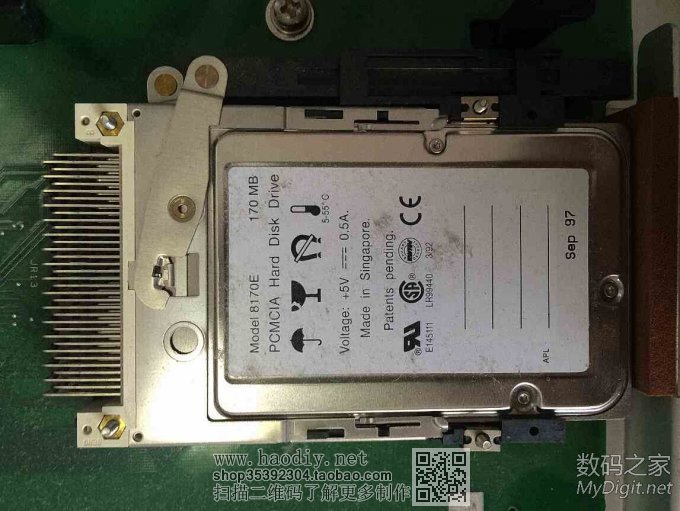

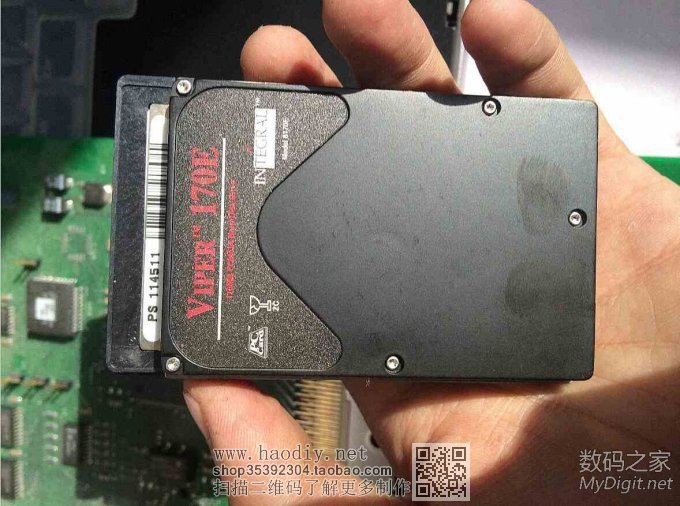

拉近了看看硬盘 8170E
啥玩意...170M 还是PCMCIA接口的

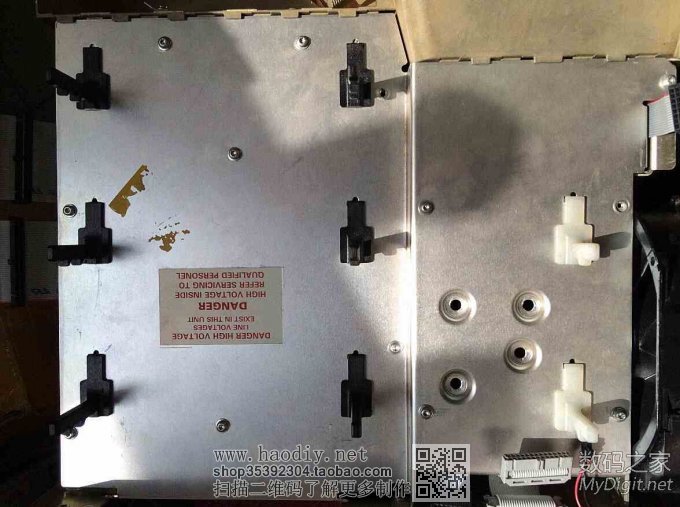

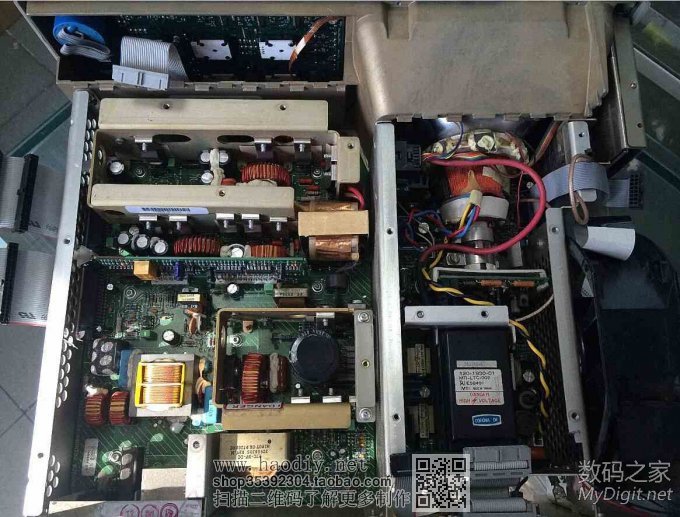

拆下屏蔽铝盖 就能看到下面的电源组件和惹事的显示组件了

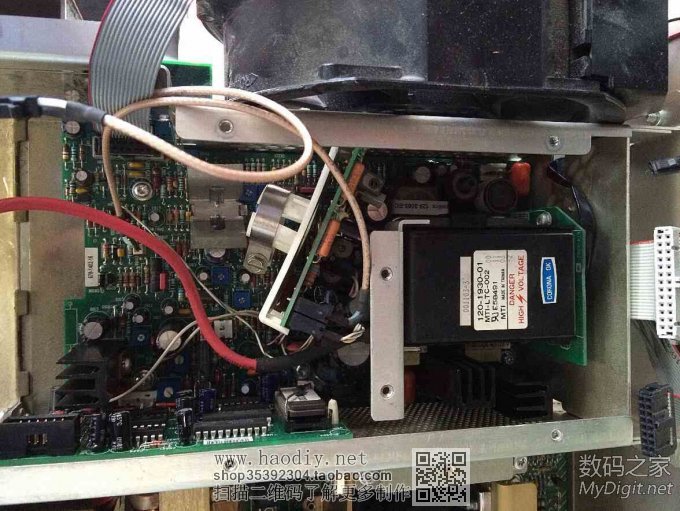

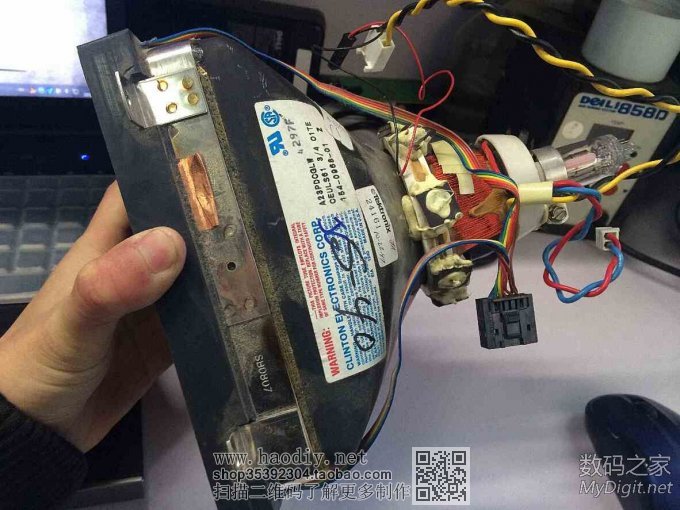

惹事的显示组件

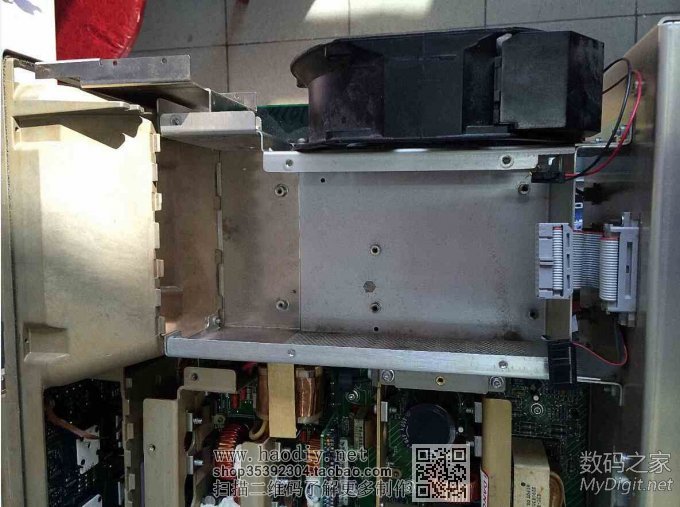

拆掉之后
楼层不够用 楼下继续

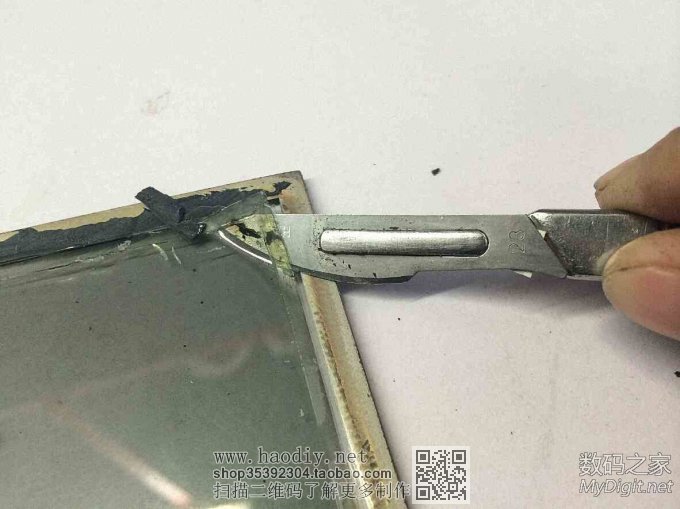

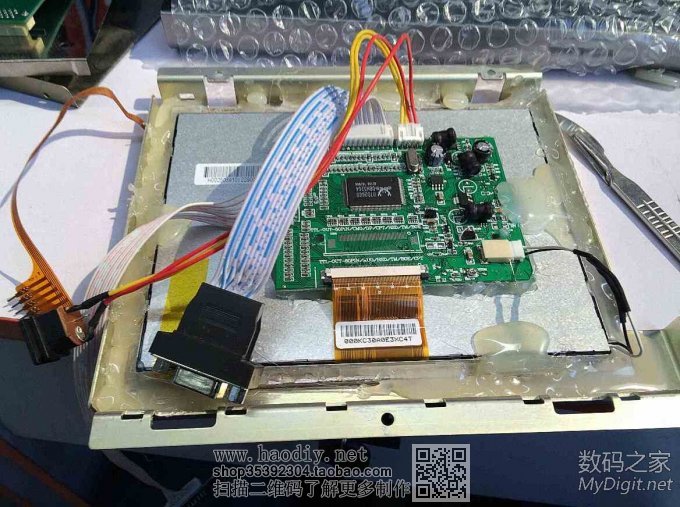

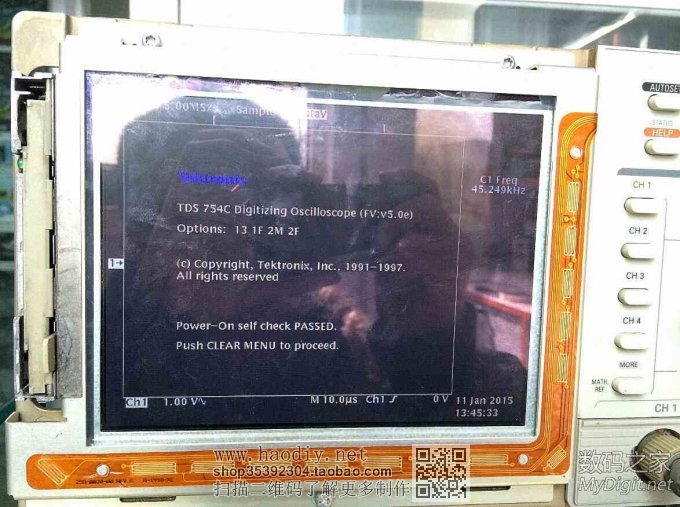

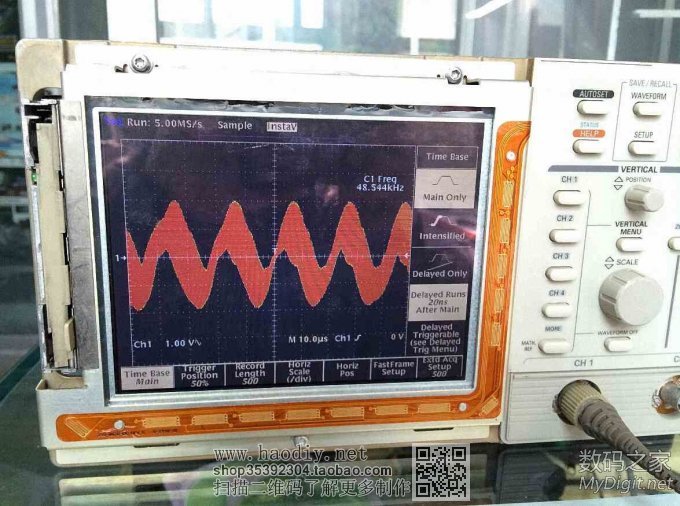

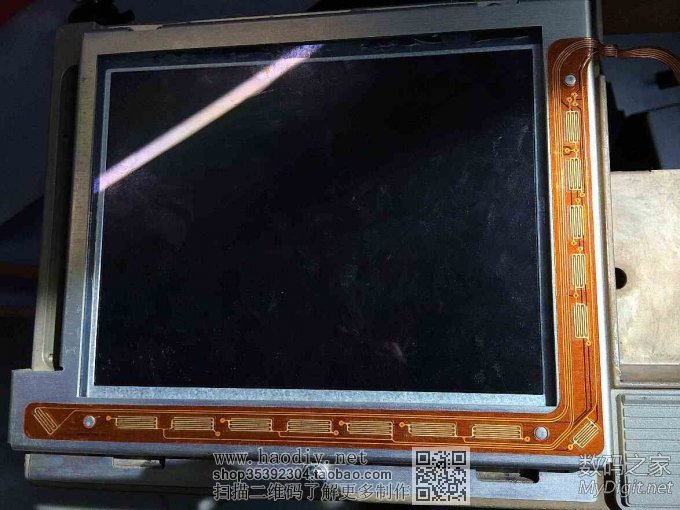

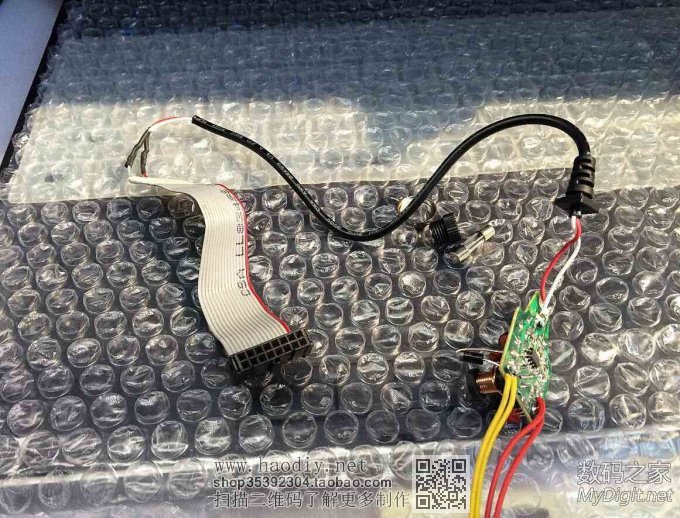

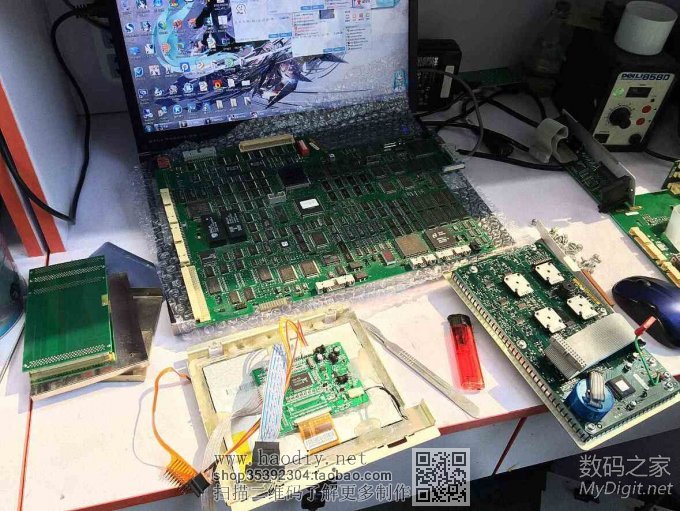

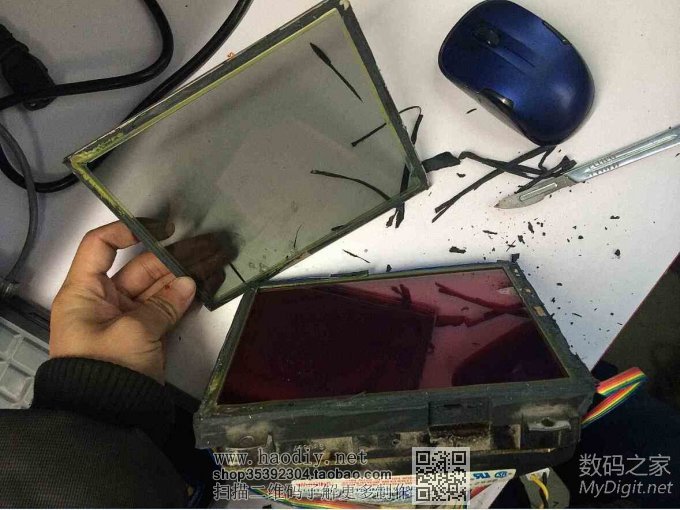

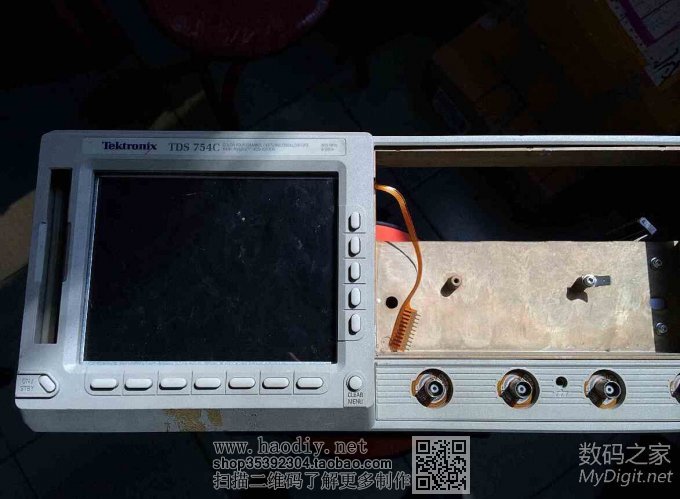

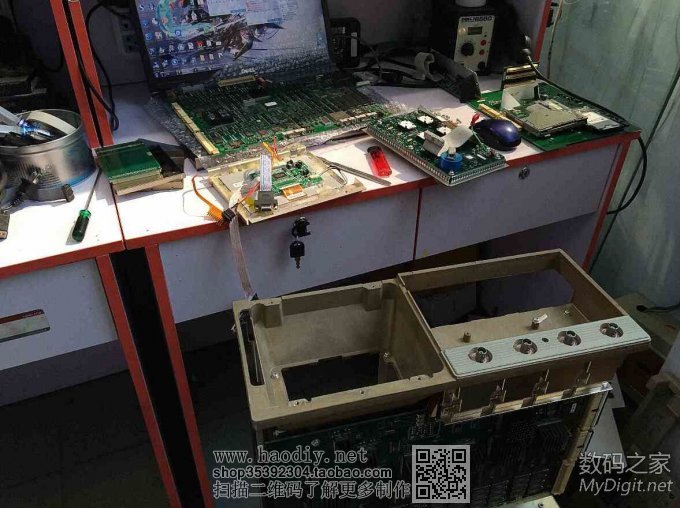

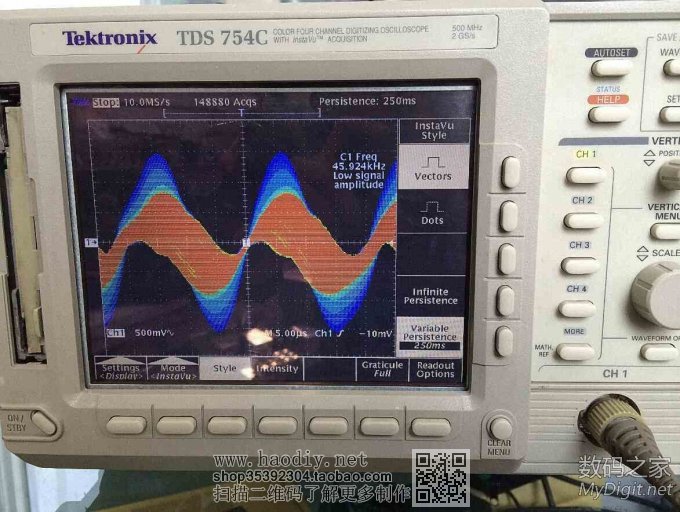

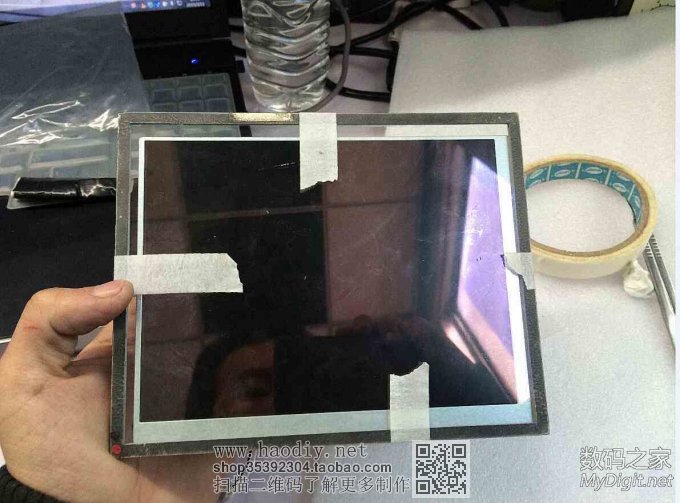

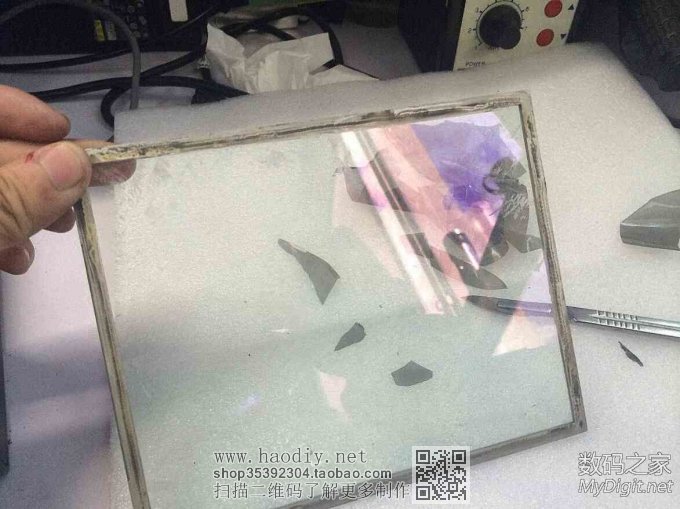

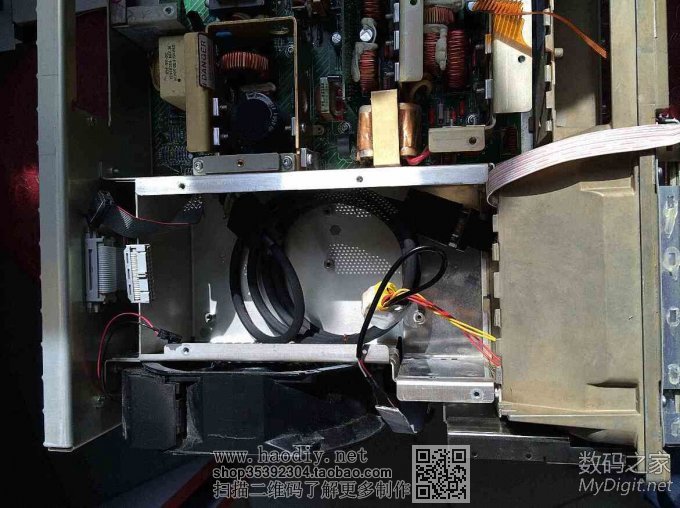

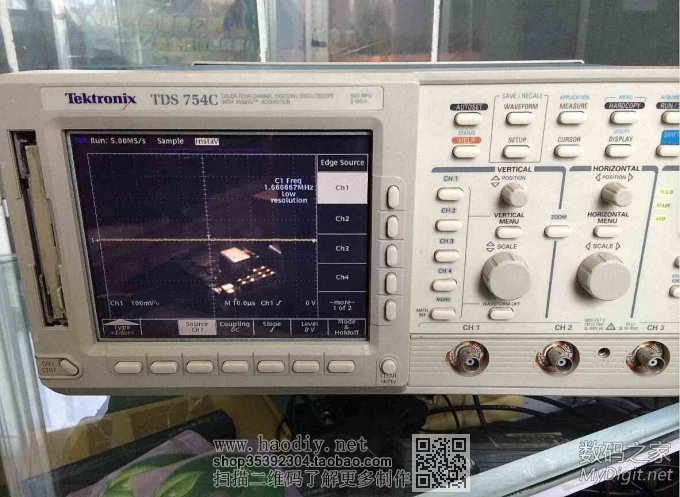

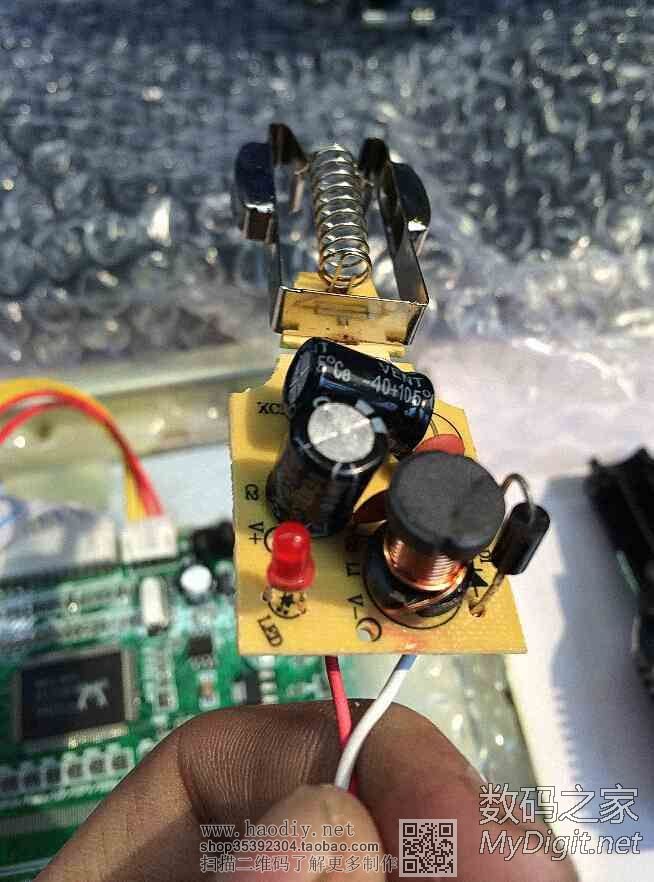

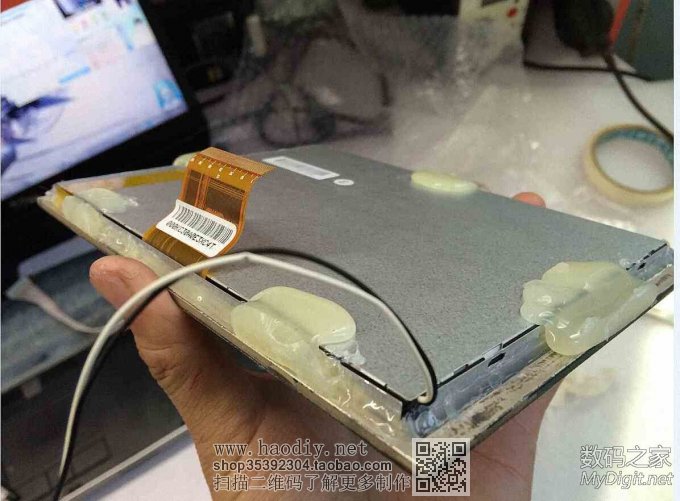

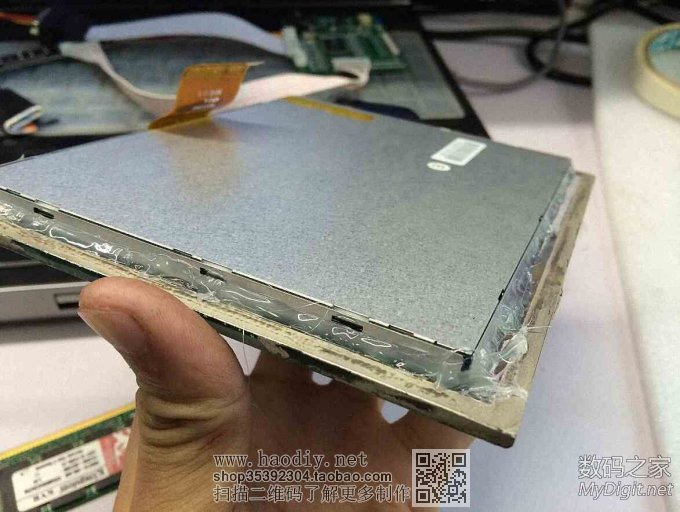

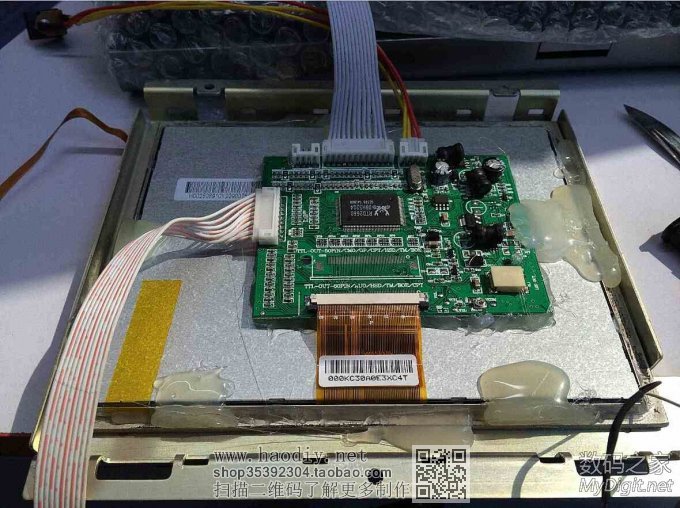

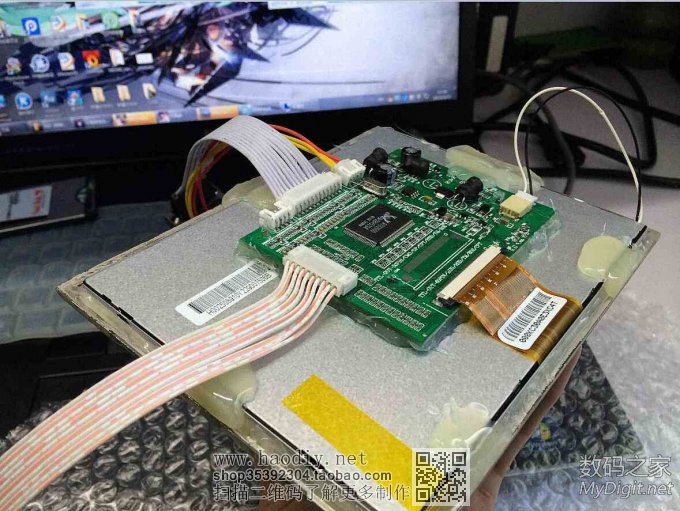

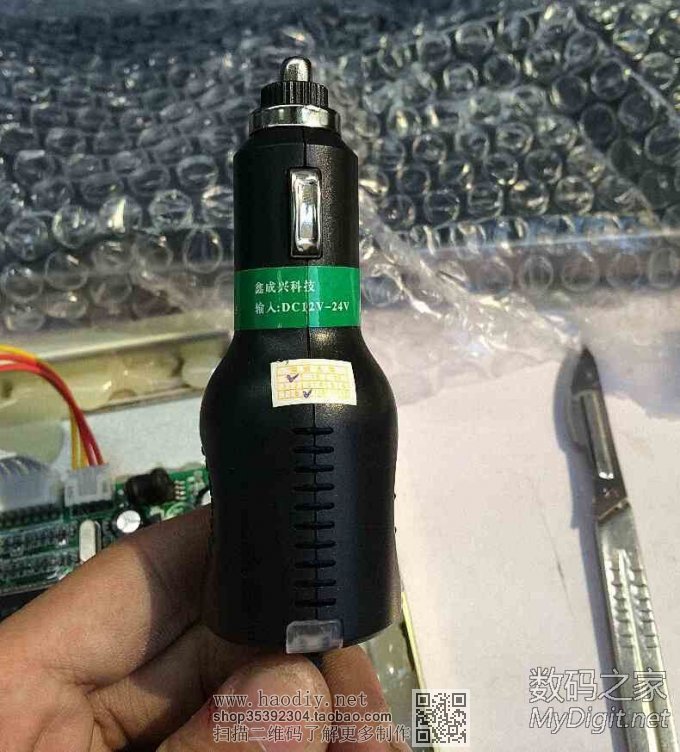

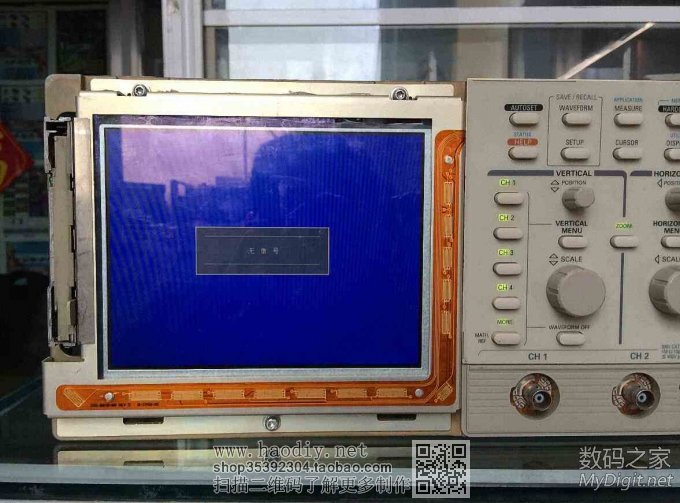

原装的CRT 还是有用处的 拿来拆前面的那层玻璃用 为啥呢....因为液晶比安装框小........蛋痛  用手术刀切一圈 把胶隔开 分离下这一张带偏光层的玻璃  用手术刀加热风枪小心翼翼的撕掉这张玻璃上面的偏光膜  撕掉之后的样子  用纸胶带临时固定住液晶 大概找一下中心位置  接上再看一眼  差不多了 打热熔胶固定   反面的驱动板也如法炮制 用喜闻乐见的热熔胶固定上    装上前面板 看看偏的厉害不...........其实有点偏 凑合吧 忍了 毕竟这一坨热熔胶 不好再调整了   折腾到一半了 看看乱七八糟的工作台和拆零散的机器..............................   主机内原CRT模组供电是24V的 这个要充分利用起来给液晶屏供电 懒得自己做DC-DC了 找隔壁卖导航的哥们拿了个12~24V的车充用 方便快捷啊   机内原16针插座 1、2为24V 15 16为GND 按这个顺序接好  再装一遍屏看看有没有碍事的地方  机内固定方式 VGA线盘起来接主板的插口 DC-DC电路装在风扇附近 方便散热  装好屏蔽板  装好主板和HDD板  开机试试....看看能不能工作 啊哈 没问题  开机自检结果  手捏住探头试试.......  OK 装好前面板 装好机壳 看看效果   (责任编辑：admin) |
