不多说了，STC858D打板回来了，经过测试电路板制作没有问题，一次上电成功。
（也可以和我的937板子一起购买）（包括板上的所有元器件、数码管、电位器不含运费）。不包括8P航空插头（因为插头里有220V，万一你没接手柄，哪个不懂事的小朋友手指戳进去，你就要疯了），所以我不建议使用航空插头，我用是因为当初研发的时候调试方便。
购买链接
组合购买链接
尺寸：6.3*5CM
便携STC858D数显热风枪，打板归来。

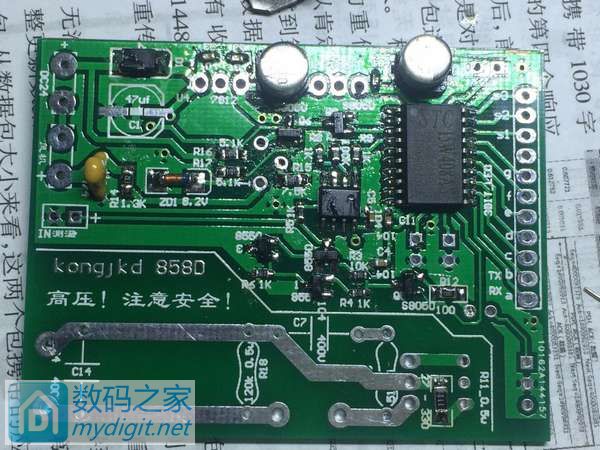

先焊接贴片，电容贴片的是拆来的，大了点。
便携STC858D数显热风枪，打板归来。

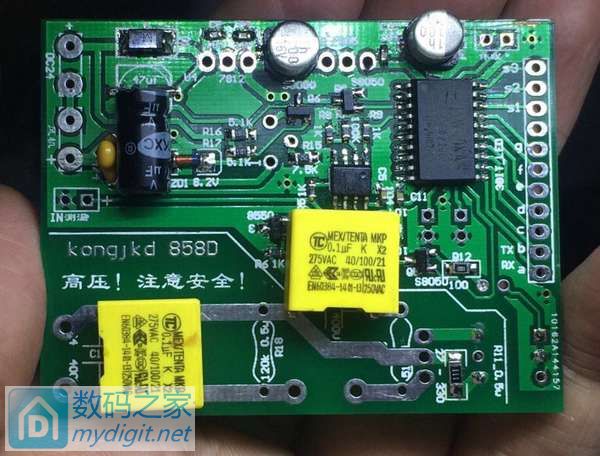

安规电容比较大哦。哈哈！还有一个电容找不到高电压的，所以用了电解电容，这充分演示了你手头有什么电容就用什么电容，参数合适就行了，封装不重要。
便携STC858D数显热风枪，打板归来。

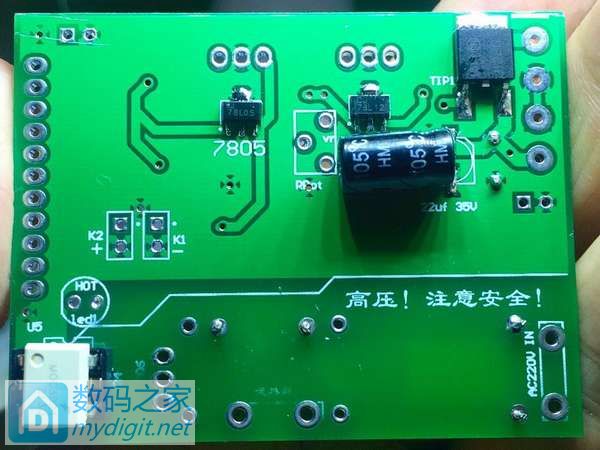

背面也看看吧。

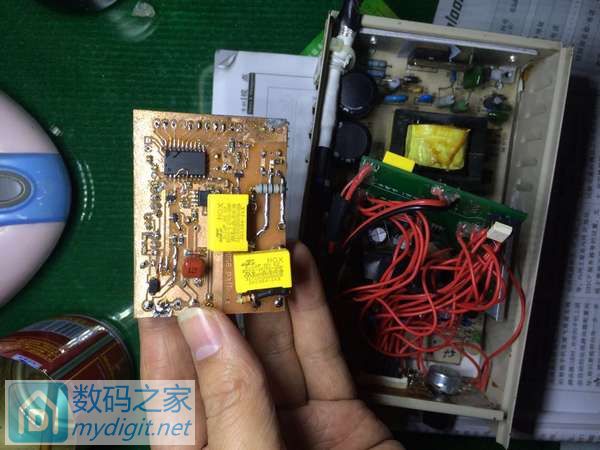

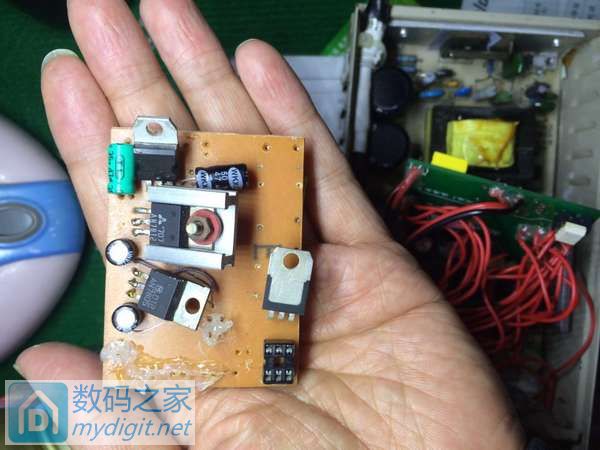

替换下来的初代手工腐蚀的班子
便携STC858D数显热风枪，打板归来。

背面

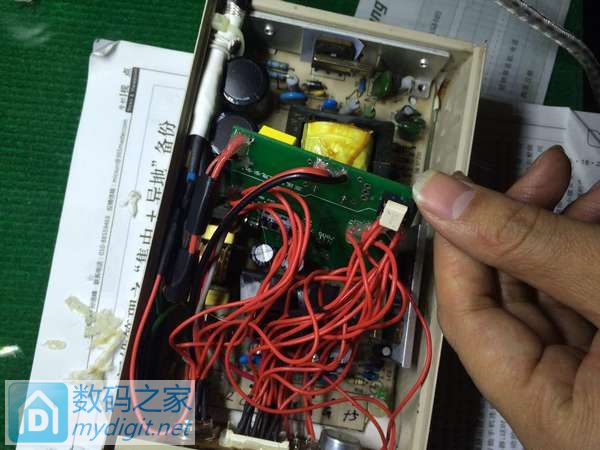

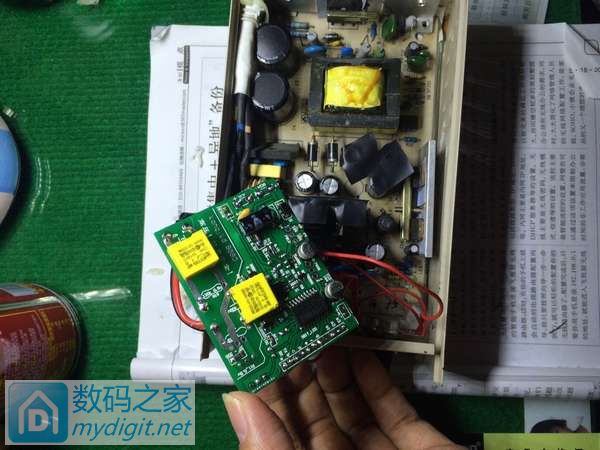

准备装进去

焊接全部连线，这就是不把数码管集成上去的好处，电线可以随便摆放。
便携STC858D数显热风枪，打板归来。

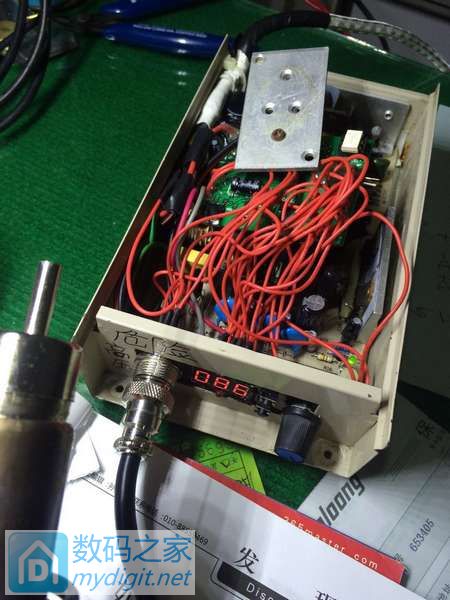

上电通过。可控硅加了散热片，反正空间够大。哈哈
便携STC858D数显热风枪，打板归来。

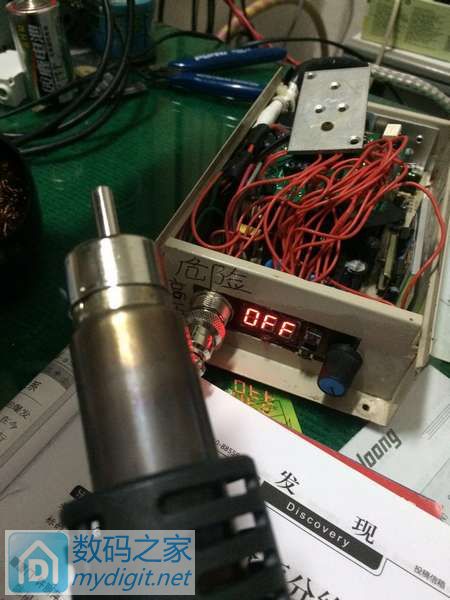

降温到关机状态。此时可以断开电源。

[ 此帖被kongjkd在2017-03-18 08:24重新编辑 ]
