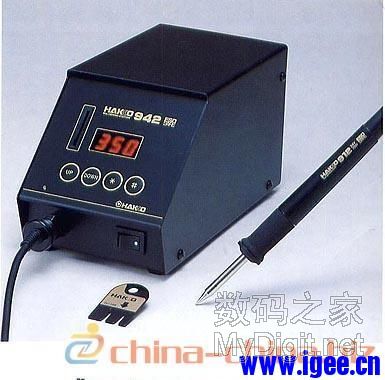

汇总Any的几个帖子，外加自己的一些注释。简单介绍下“白菜白光”这个千年大杀器。 原帖见此：http://www.shoudian.com/viewthread.php?tid=114336 啥是白菜白光？ 简单来说吧，就是 日本白光牌子的发热芯 + 山寨恒温控制板。 原装的白光头子咱是买不起，但是还有不少二手货拿来用用还是足够的。控制板的价格更低，￥10以下。 DIY白菜白光成本： 白菜白光控制板：5.8至10多元。（5.8是团购价，已经没有了） 二手非山寨笔记本电源：15-50元 二手T12：4-10元 手柄：圆珠笔、油性笔、旧烙铁都可以改装。 有些高手说，啥烙铁、焊锡都不是问题，呵呵，让您见笑了。 烙铁界公认的白光不是虚的。我的这个模拟控制器配T2，通电11秒到380°恒温，导致了之前买的大量工具完全闲置。白菜白光中毒之后，我又买了原装的951焊台，OMG，本以为自己这烂技术要420°，其实350°就足够了。。。。。。被那SAIKE的破一体焊台给误导了一年。 本人用T2比较顺手，T1的小马蹄头也有个。都是snoopy8008送的，毒发身亡之后放毒又毒到了germandai。后来又毒了max和其他几位兄弟，屡试不爽。 这是白光的原装焊台，和你见过的国产焊台不同的是，发热芯是和头子一体的：

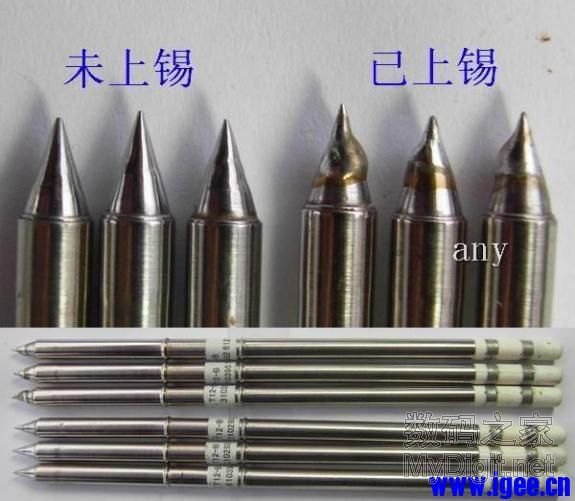

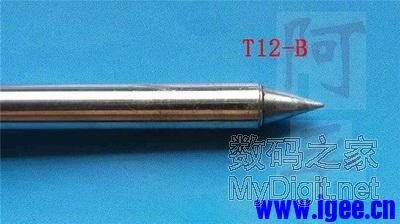

T12-B的头子为例，见识下什么叫“发热芯与烙铁头一体”：

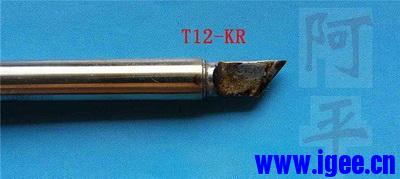

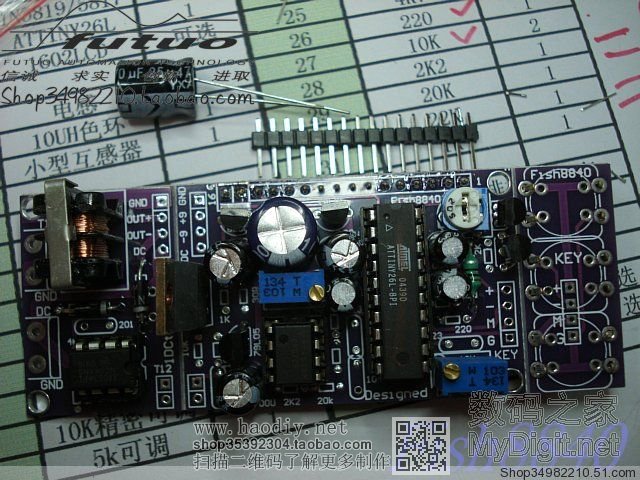

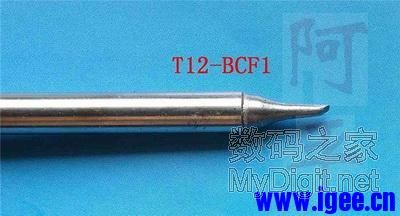

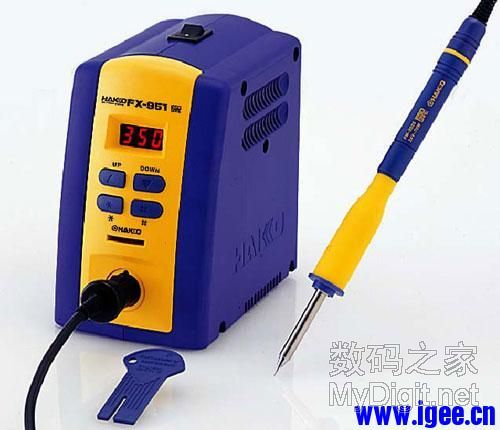

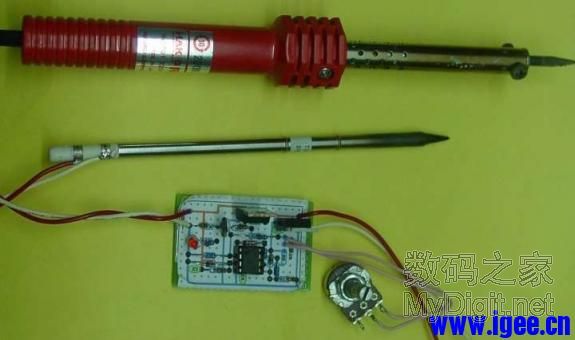

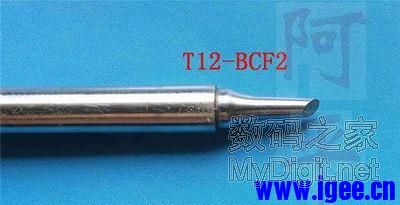

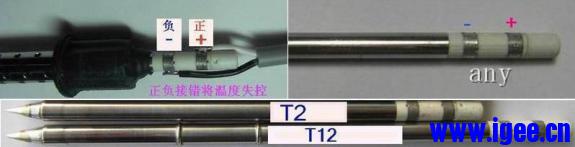

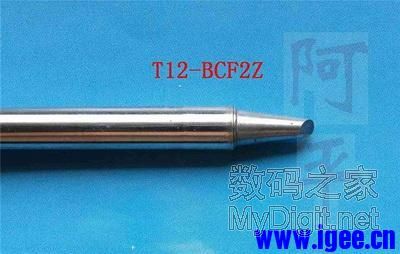

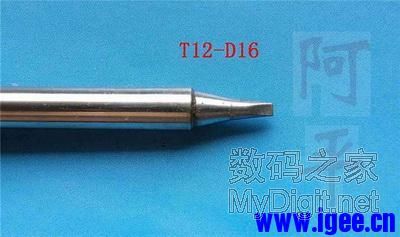

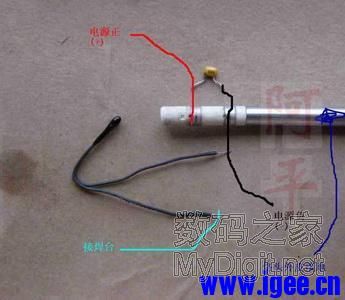

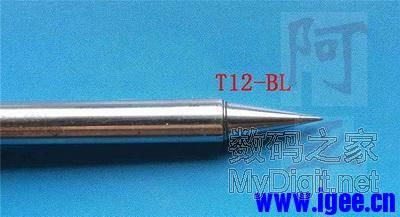

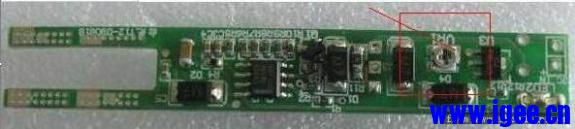

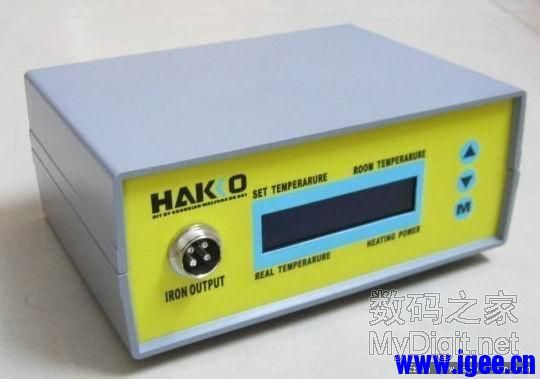

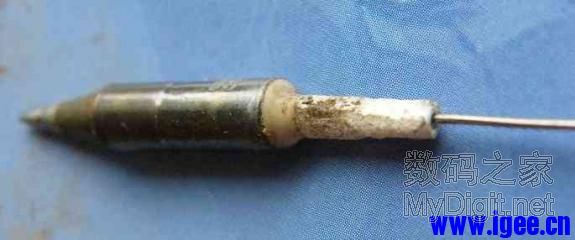

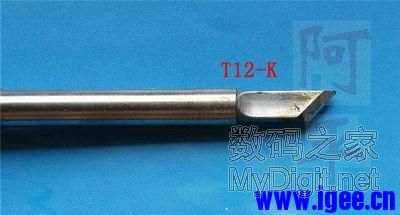

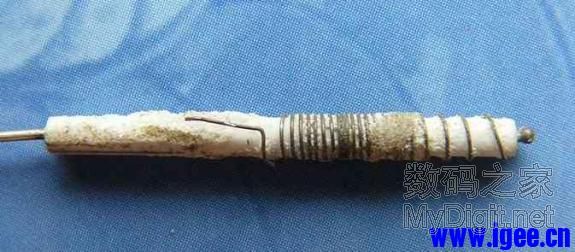

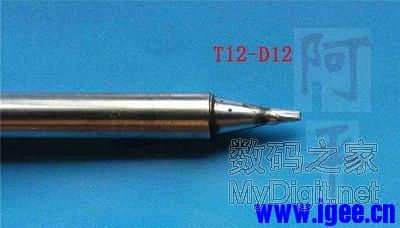

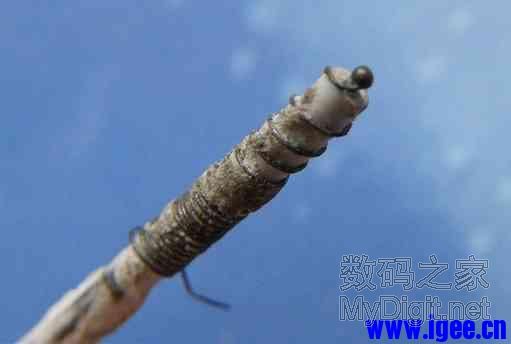

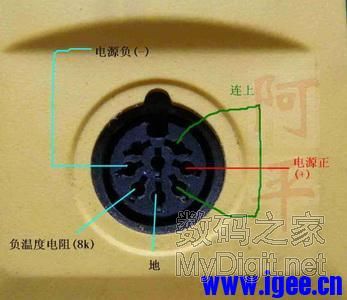

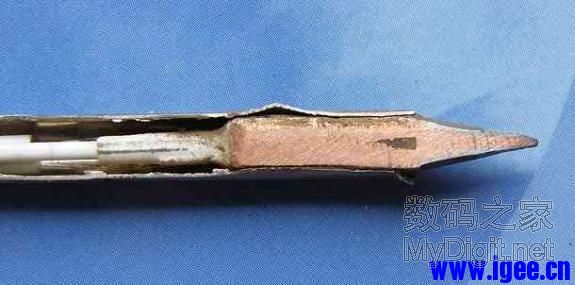

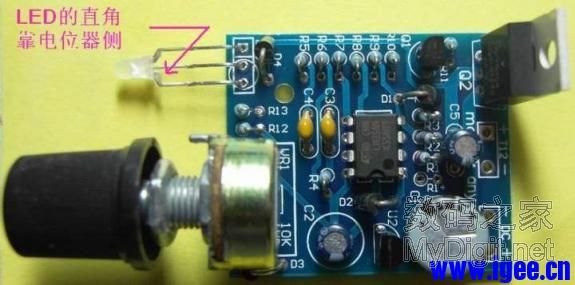

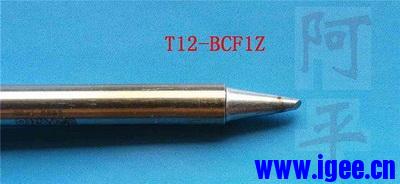

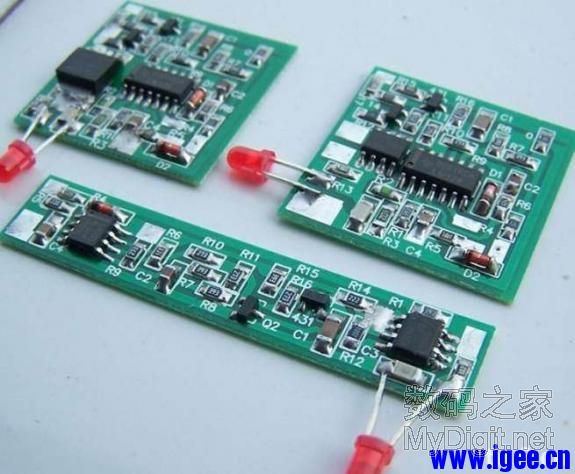

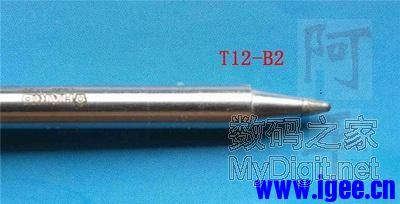

上两本951焊台的说明书，里边什么都有，包括焊台的完全拆解、各种头子的介绍、功能操作与维修维护。稍微有点大。小日本就是有这个胆识，pdf里边什么都给你，但你就是造不出来。 1、白菜白光，是指用来控制白光T12以及类似烙铁芯（芯头一体）的控制电路。很多兄弟只是业余玩玩、焊接并不多，从成本考虑多用几元的二手淘汰T12。 2、电路为长汀论坛more兄设计，2008年7月6日发帖于长汀论坛（http://ctwxdc.512j.com/viewthread.php?tid=26282&highlight=&page=1）。本人一直用着30W外热黄花觉得尚可，但看到有兄弟说白光好用，就在淘宝上找了家卖万能板套件的，组装后觉得确实好用，就与more兄联系，取得允许后在手电论坛和长汀开团做了套件，当时淘宝上万能板套件16元，我的PCB板套件5.8元，从此，廉价白光控制板被称为“白菜白光”。 3、几种控制板： 淘宝店家万能板套件组装的（该淘宝店家现已出PCB版）：  白菜白光 之 插件版  白菜白光 之 熄烟版 贴片手柄版  白菜白光 之 gh119泸州版 薄版 厚版 长条版  还有数控T26白光，可以即时显示工作温度、环境温度，功率电流之类的，做得比较漂亮，价格也要贵很多。因所用的Attiny26L芯片做控制器，简称T26白光。不过据说很多人的显示温度老是大幅度跳变，而且需要环境温度校正，较为复杂，成本并非白菜，在此不予讨论。   先看白光原装焊台的接线：   山寨的很简单，连两根线即可：  几种常见型号，都是T12的。T12有个特征就是中间有两个环(下边的图里没有)。             高手们纳闷了吧？非控温烙铁拿出来炫什么，其实白光还是很有内涵的。2种不同的导线组成热电偶，通过输入输出的电压比较即可知道烙铁温度。 因为热电偶的存在，发热芯的正负极不可接反，要不然会失去温控、烧红。 输入电压范围很宽，12-24V都行，电压越高，加热功率越大，回温效果越好。平时用笔记本电源即可。 探求原理的看这个帖子，Gandf原产的T26白光：http://bbs.yleee.net/viewthread.php?tid=307 让我们拆一个白光头（也是阿平的功劳哦）：     (责任编辑：admin) |
