为了环保节能，实战阻容降压！！！——好吧这是瞎折腾

时间:2017-08-02 20:11来源:数码之家 作者:renzhong424 点击: 次
之前知道LED可以阻容降压驱动，很好奇，前阵子研究了一下，就是串联一个电阻可以限制电流又不会消耗实际功率。就想到插线板上的指示灯，那都是串联电阻的，如果是1ma的话，那么功率就是0.22W除以2的样子，也挺可观不是于是我根据公式计算，买了一堆103电容，
之前知道LED可以阻容降压驱动，很好奇，前阵子研究了一下，就是串联一个电阻可以限制电流又不会消耗实际功率。
就想到插线板上的指示灯，那都是串联电阻的，如果是1ma的话，那么功率就是0.22W除以2的样子，也挺可观不是为了环保节能，实战阻容降压！！！——好吧这是瞎折腾

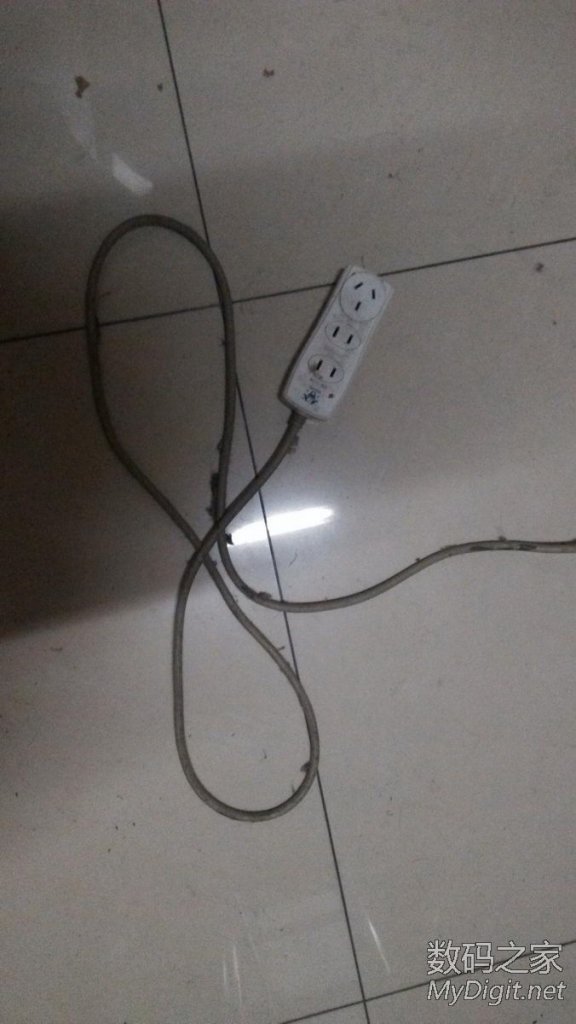

于是我根据公式计算，买了一堆103电容，来作为LED驱动。首先我动刀的是一个公牛排插，如下
为了环保节能，实战阻容降压！！！——好吧这是瞎折腾

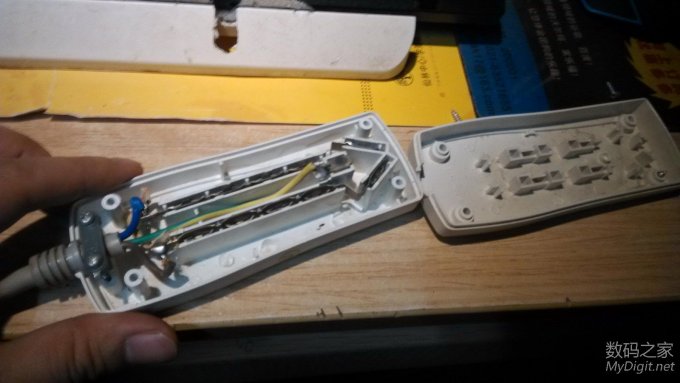

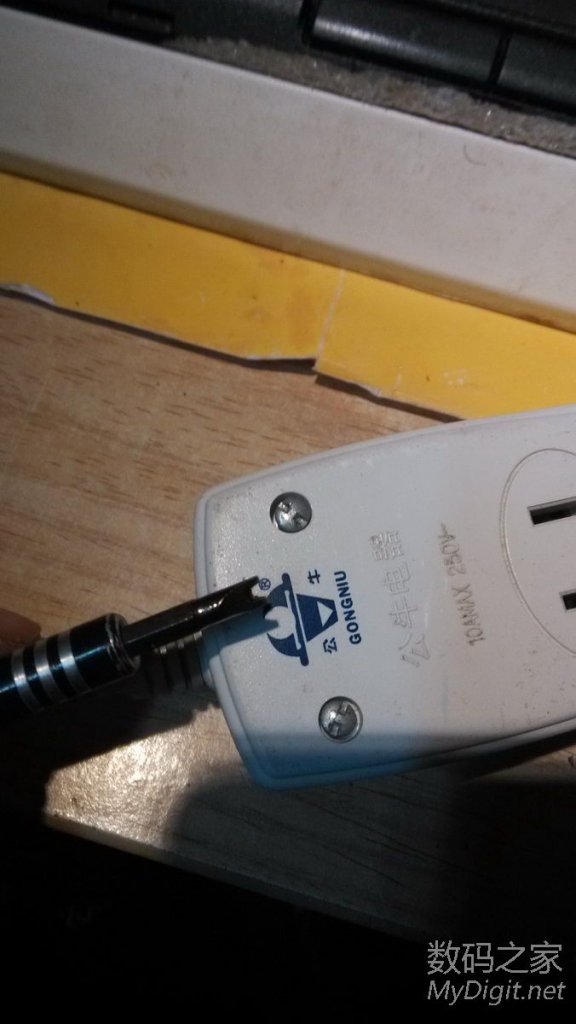

还是这种特殊螺丝，我第一次拧呢。。。拆开来感觉还行，一体铜条的为了环保节能，实战阻容降压！！！——好吧这是瞎折腾
为了环保节能，实战阻容降压！！！——好吧这是瞎折腾 为了环保节能，实战阻容降压！！！——好吧这是瞎折腾

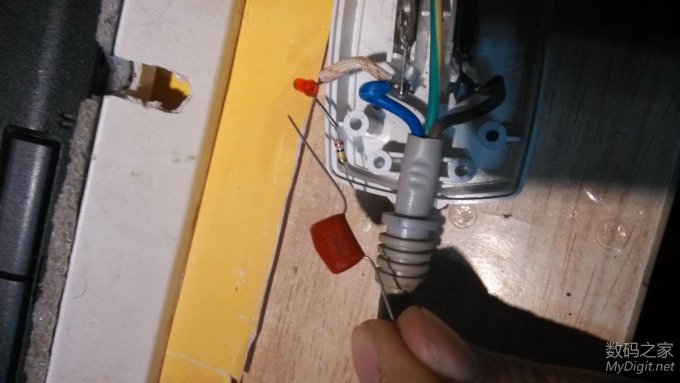

找到LED和电阻
为了环保节能，实战阻容降压！！！——好吧这是瞎折腾

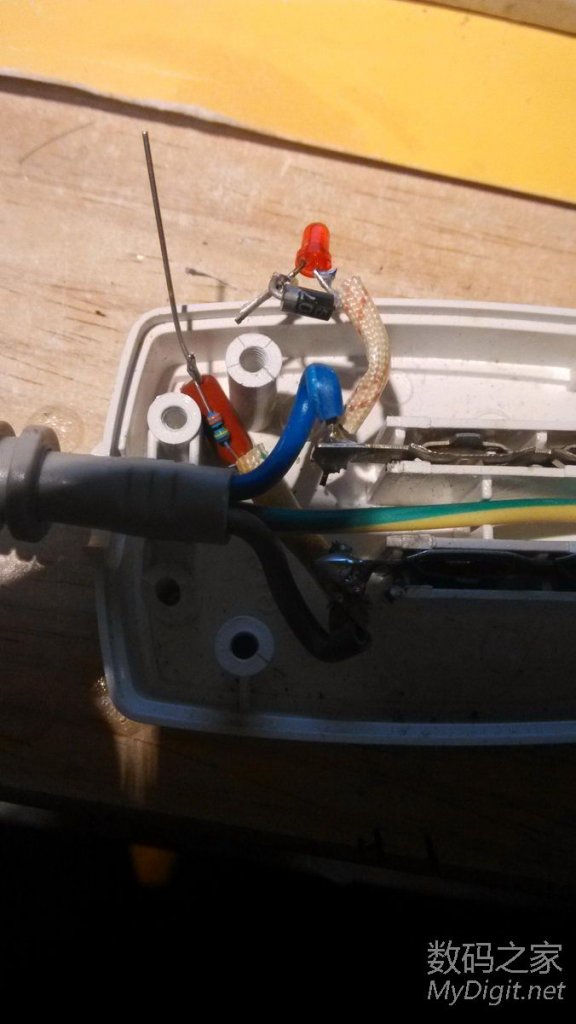

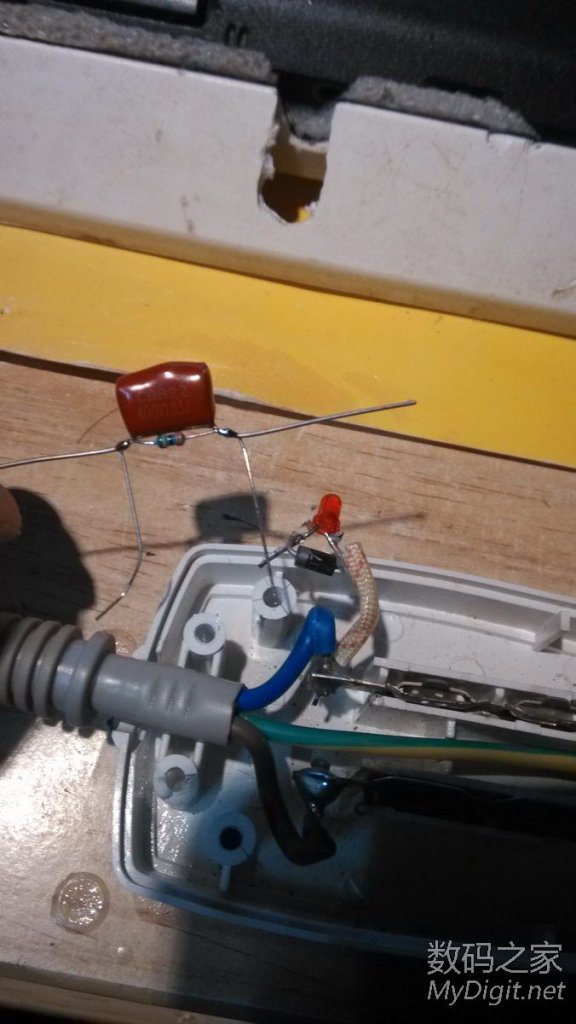

然后就是电容并联一个3.3M的放点电阻，LED并联一个反向二极管来完成电容放电
为了环保节能，实战阻容降压！！！——好吧这是瞎折腾

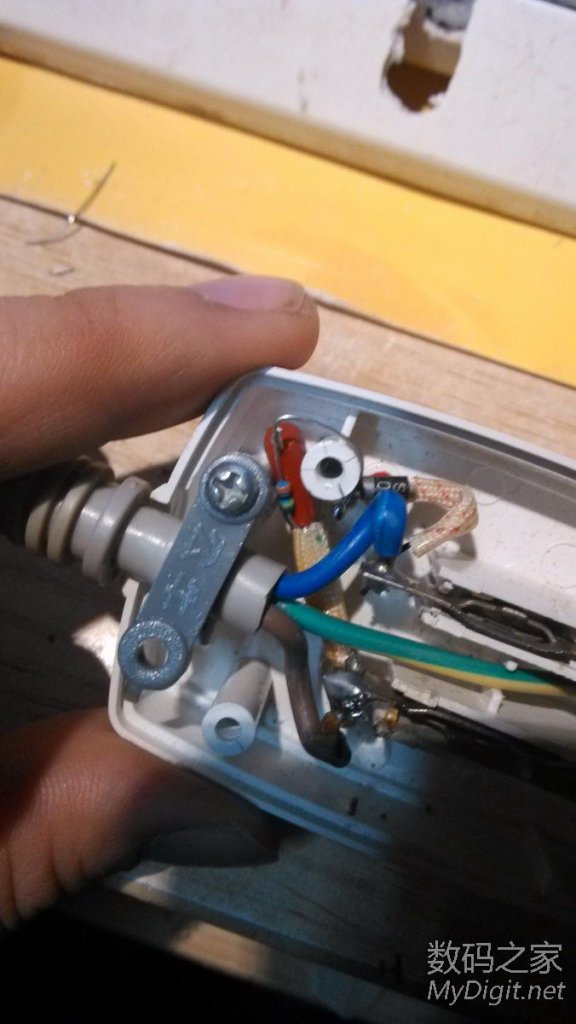

然后就是焊接进去了，刚好可以塞那个地方固定，这样绝缘应该可靠。。。
为了环保节能，实战阻容降压！！！——好吧这是瞎折腾 为了环保节能，实战阻容降压！！！——好吧这是瞎折腾

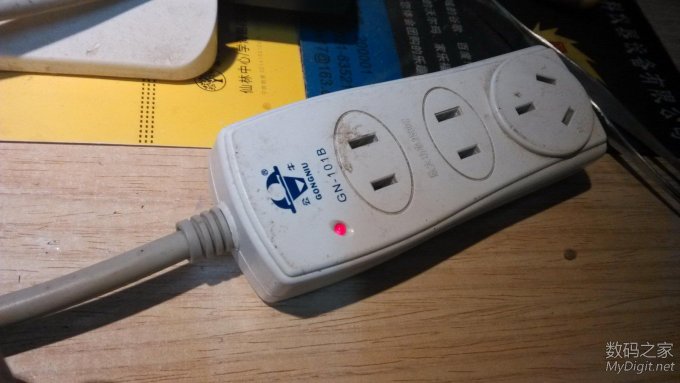

装回去，点亮。哈哈哈为了环保节能，实战阻容降压！！！——好吧这是瞎折腾
为了环保节能，实战阻容降压！！！——好吧这是瞎折腾

现在的待机功耗么，理论上是1ma*Vf，也就是千分之2W的样子吧。。。加上3.3M电阻的功耗，百分之几瓦了绝对绿色插线板，哈哈
电路很简单，就是220V之间电容串联LED，然后电容并个3.3M电阻，LED并个反向二极管，就OK了
多谢观赏，多砸点MM
