『ROSE DIY』好玩的露营灯，改锂电！

时间:2017-08-02 14:00来源:数码之家 作者:snowrose2000 点击: 次
前天拆的那个露营灯。不改锂电怎么能好玩呢。必须要改啊！露营灯拆解请进 http://bbs.mydigit.cn/read.php?tid=17620523AA电池仓，还算良心，没给搞成AAA的。找来3片423450的锂电池。正好装的下。3片锂电组起来，加保护板。简直就是绝配！好久前做的4056充电

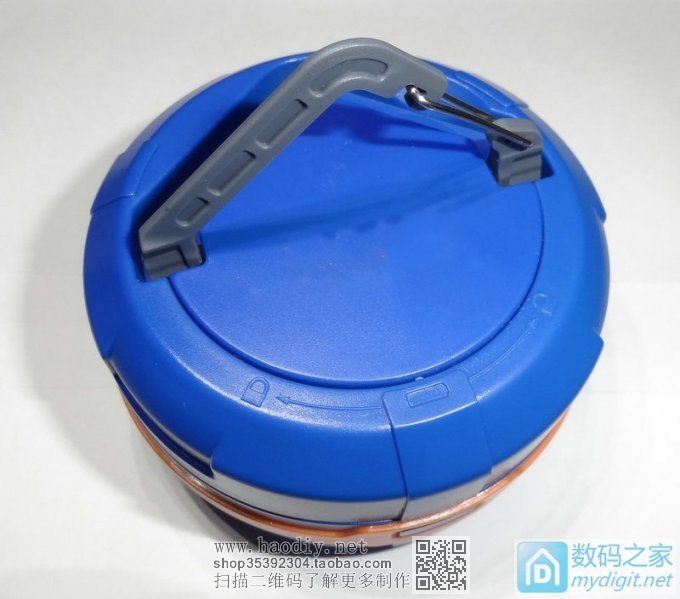

前天拆的那个露营灯。不改锂电怎么能好玩呢。必须要改啊！
露营灯拆解请进 http://bbs.mydigit.cn/read.php?tid=1762052
『ROSE DIY』好玩的露营灯，改锂电！

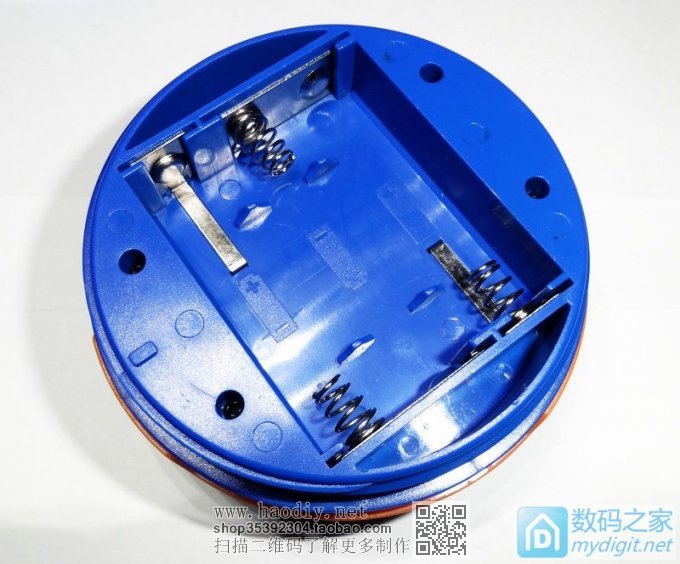

3AA电池仓，还算良心，没给搞成AAA的。
『ROSE DIY』好玩的露营灯，改锂电！

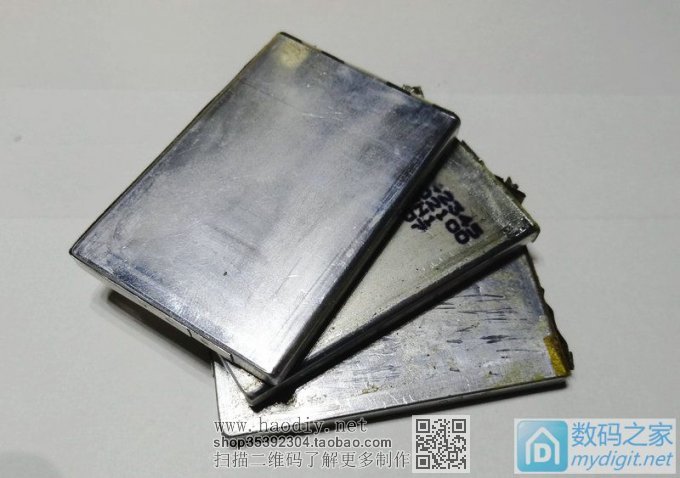

找来3片423450的锂电池。正好装的下。
『ROSE DIY』好玩的露营灯，改锂电！



3片锂电组起来，加保护板。
『ROSE DIY』好玩的露营灯，改锂电！

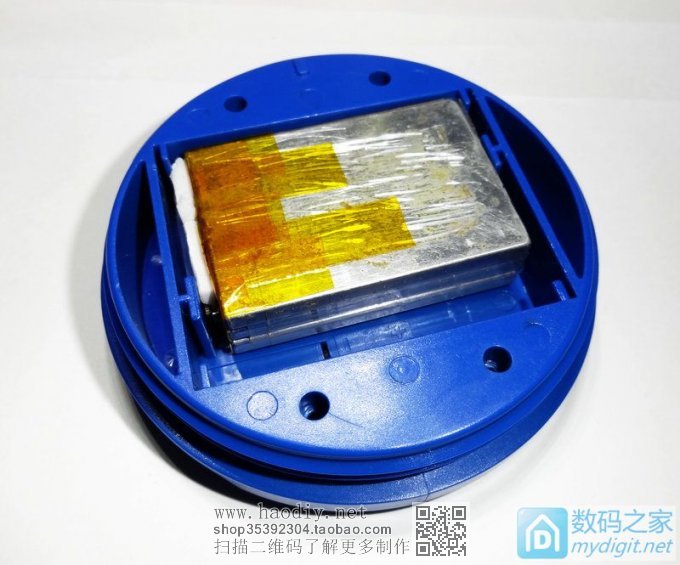

简直就是绝配！
『ROSE DIY』好玩的露营灯，改锂电！

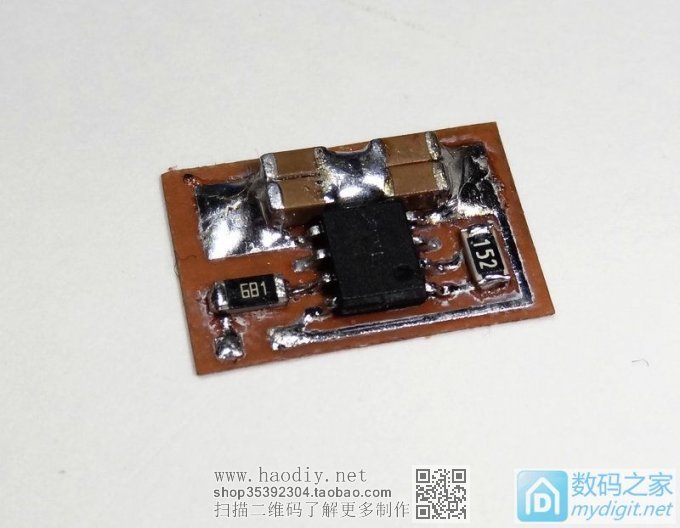

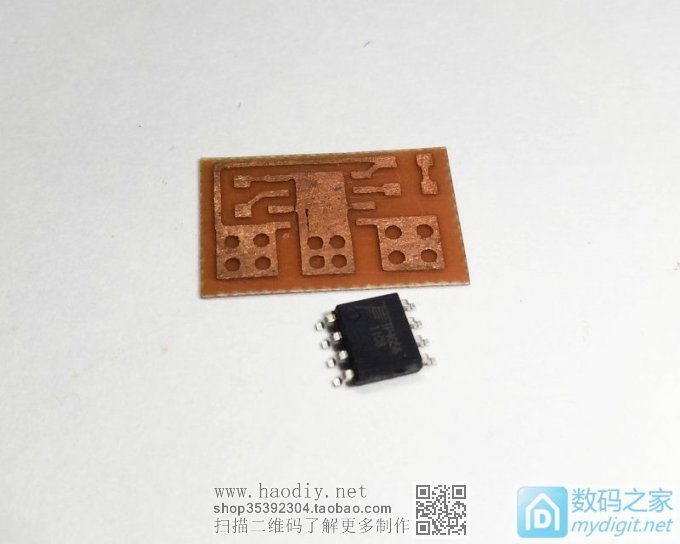

好久前做的4056充电板。
『ROSE DIY』好玩的露营灯，改锂电！



现用现焊。
『ROSE DIY』好玩的露营灯，改锂电！

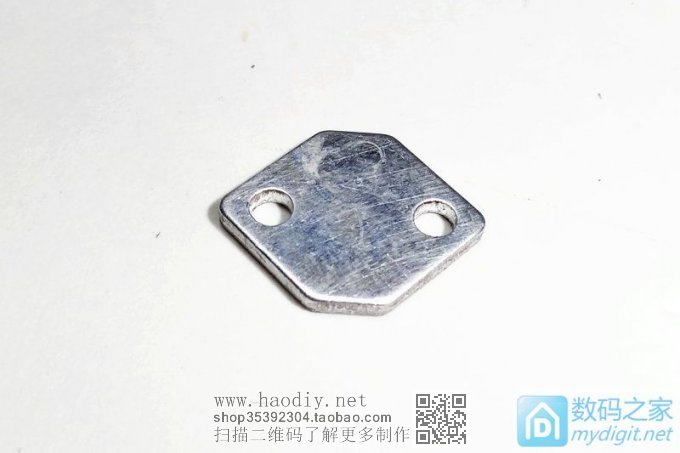

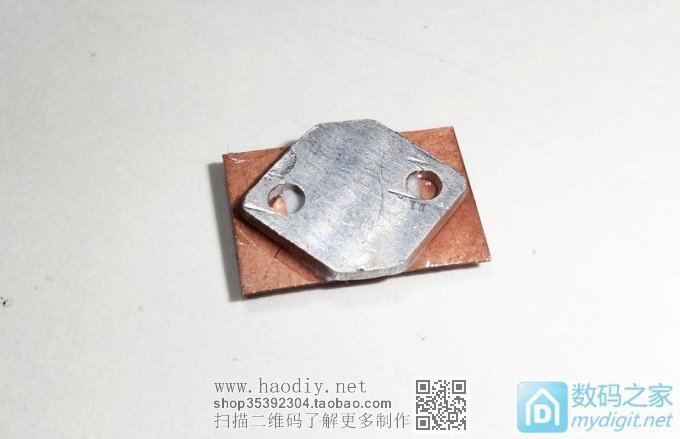

一小块铝片，给4056散热。
『ROSE DIY』好玩的露营灯，改锂电！



贴在PCB背面。
PCB是0.5mm的双面覆铜板。所以导热效果还不错。
『ROSE DIY』好玩的露营灯，改锂电！

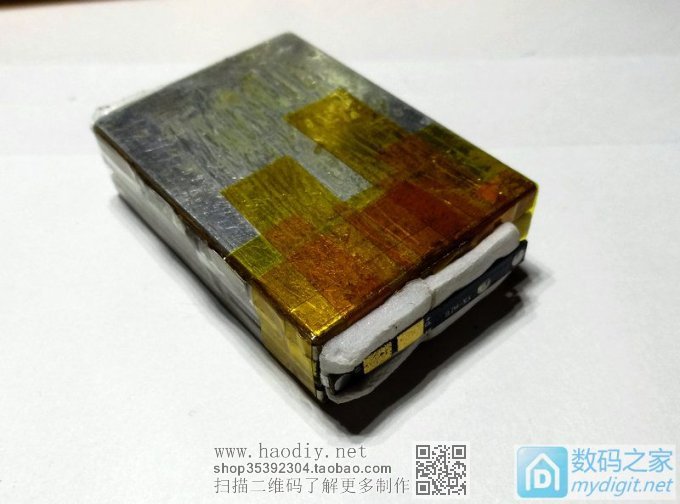

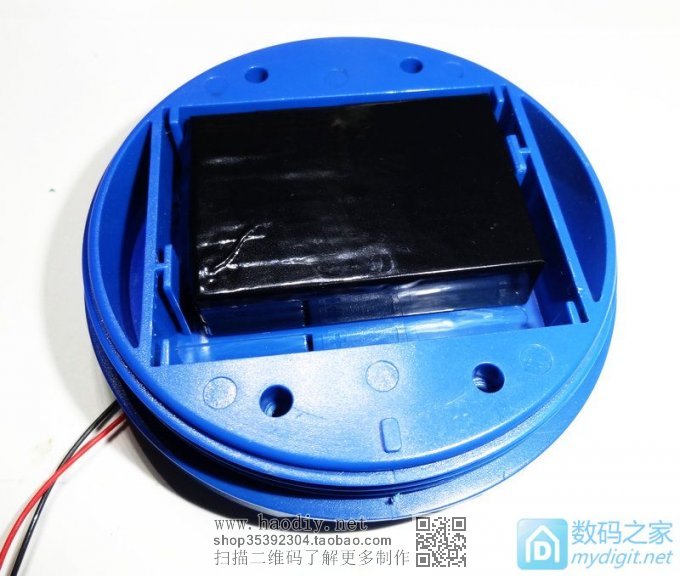

电池包一下，美观点。
『ROSE DIY』好玩的露营灯，改锂电！

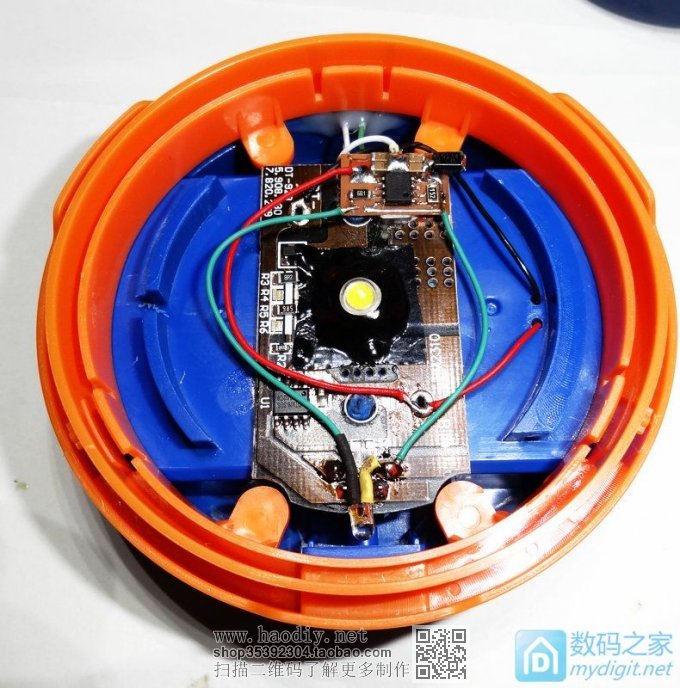

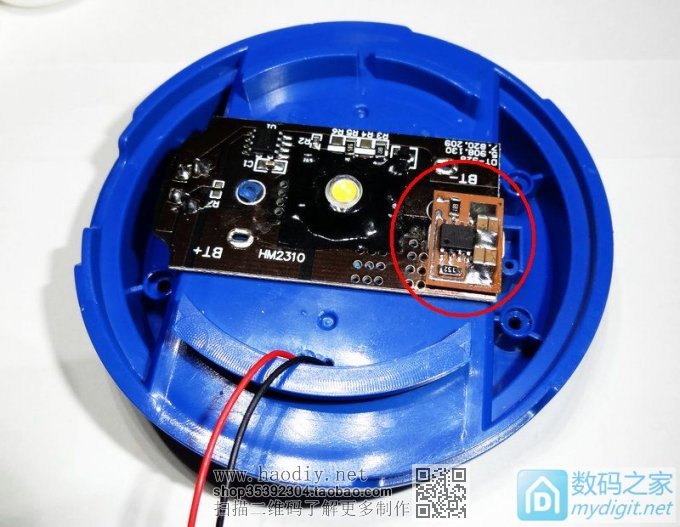

充电板用导热硅脂粘在LED散热盘上。反正这俩不会同时工作的，一举两得了。
『ROSE DIY』好玩的露营灯，改锂电！

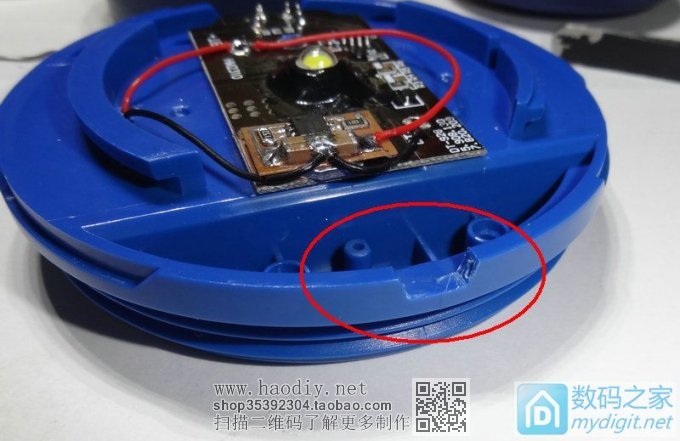

侧面开口，准备装micro usb座。
『ROSE DIY』好玩的露营灯，改锂电！

哎妈呀，楼上居然把沙发抢走了。。。

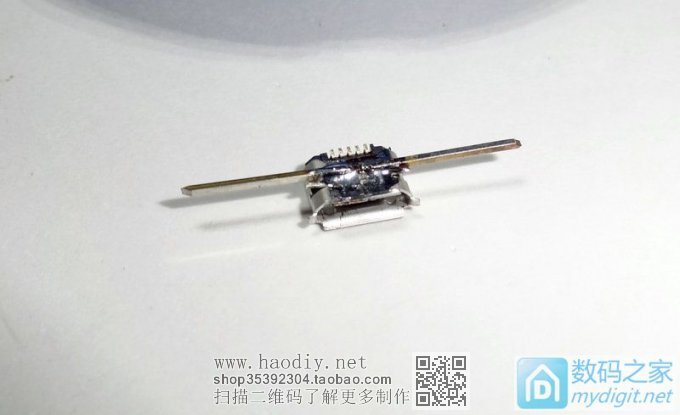

MICRO USB 焊两根铁棍加固。

『ROSE DIY』好玩的露营灯，改锂电！

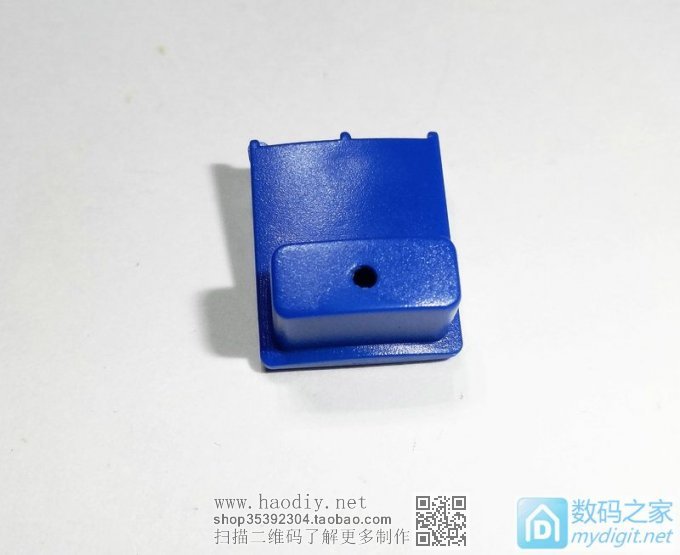

原来的开关打孔，用来装4056的指示灯。
『ROSE DIY』好玩的露营灯，改锂电！

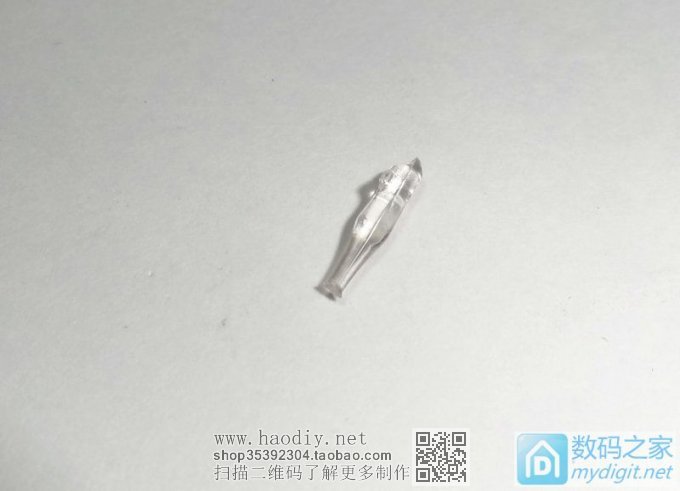

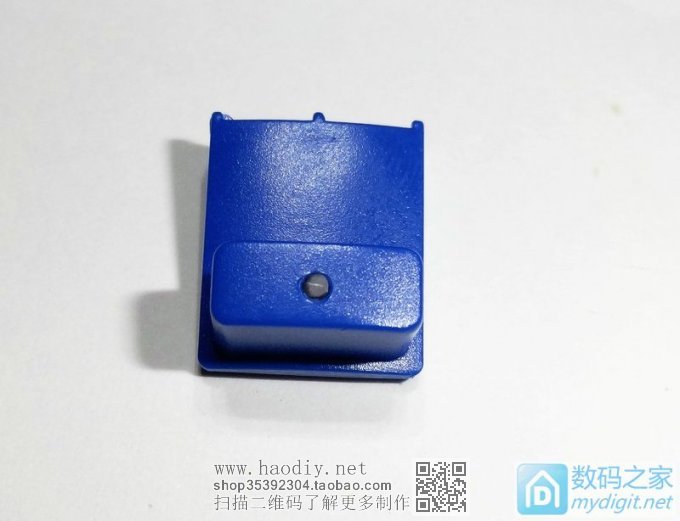

给指示灯做个导光柱。
『ROSE DIY』好玩的露营灯，改锂电！



塞进去。
『ROSE DIY』好玩的露营灯，改锂电！

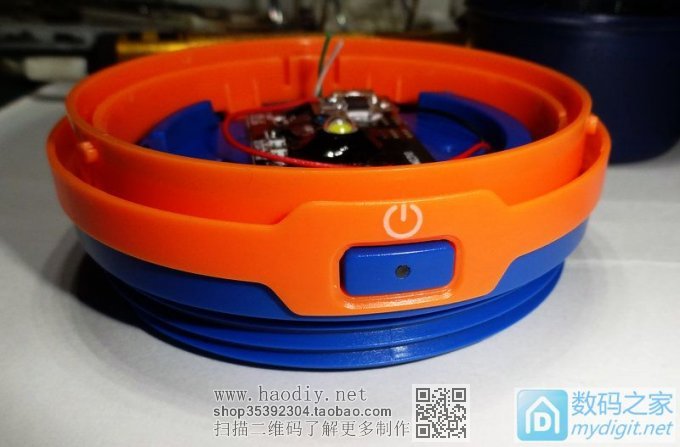

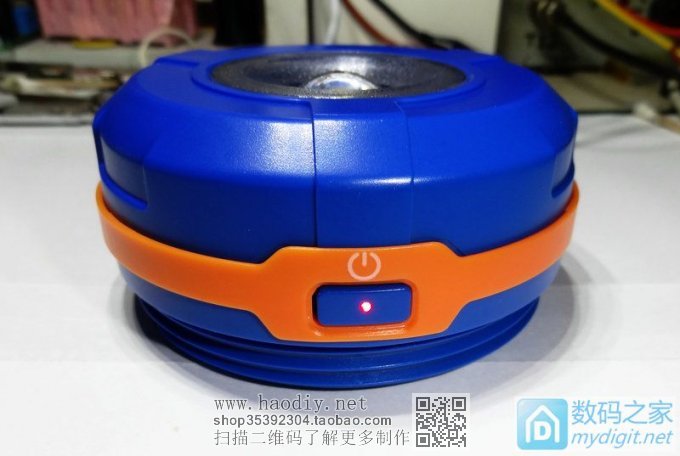

这位置不错吧~
『ROSE DIY』好玩的露营灯，改锂电！

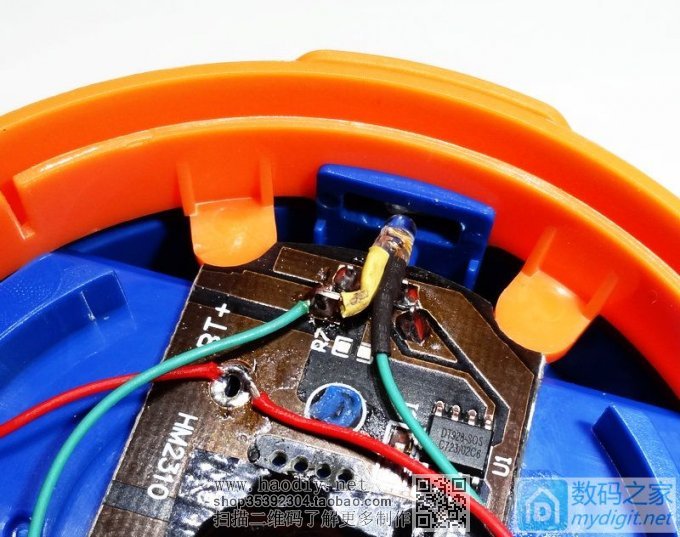

开始连接指示灯和充电口。
『ROSE DIY』好玩的露营灯，改锂电！



『ROSE DIY』好玩的露营灯，改锂电！



充电ing~~~
『ROSE DIY』好玩的露营灯，改锂电！

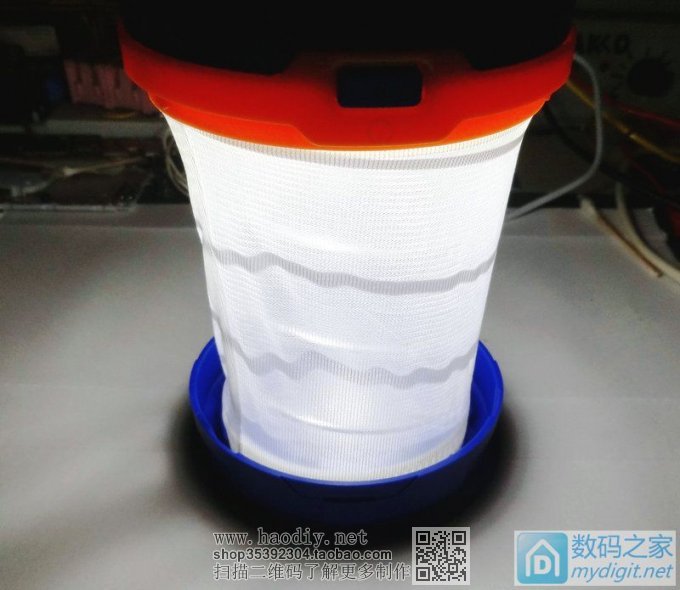

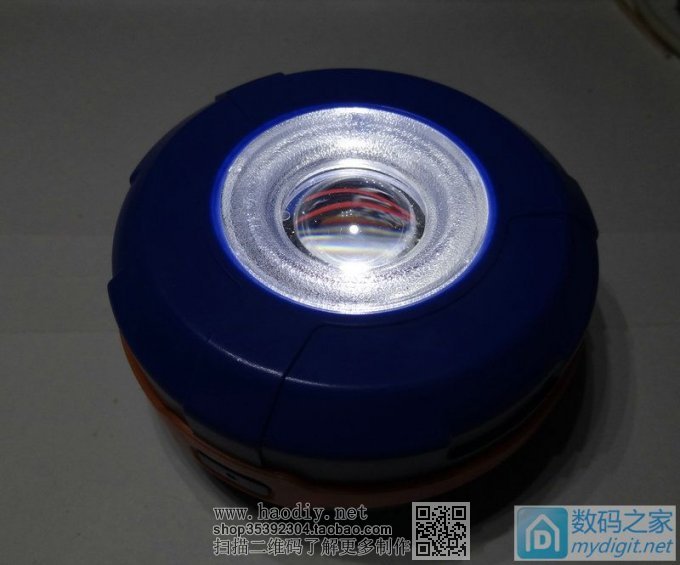

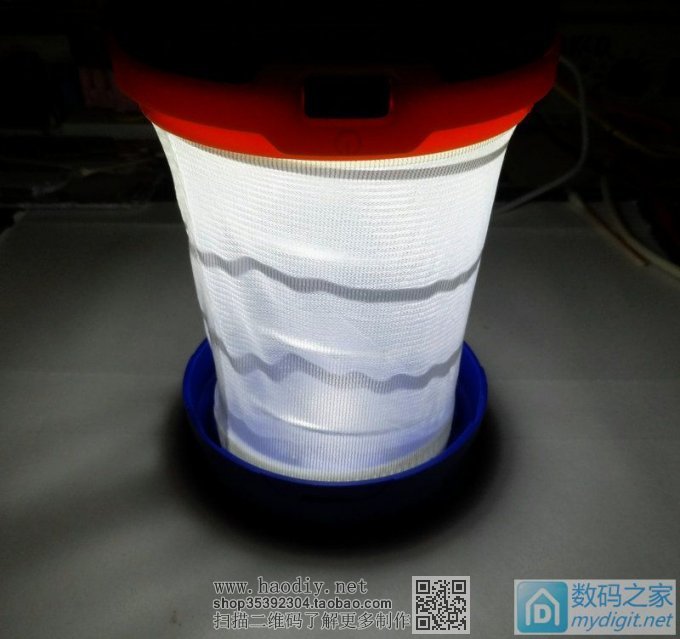

亮灯！
『ROSE DIY』好玩的露营灯，改锂电！



『ROSE DIY』好玩的露营灯，改锂电！
