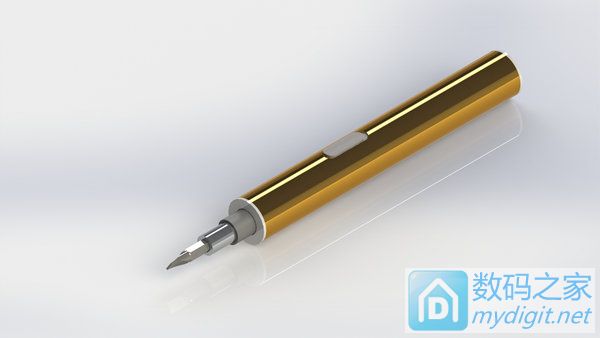

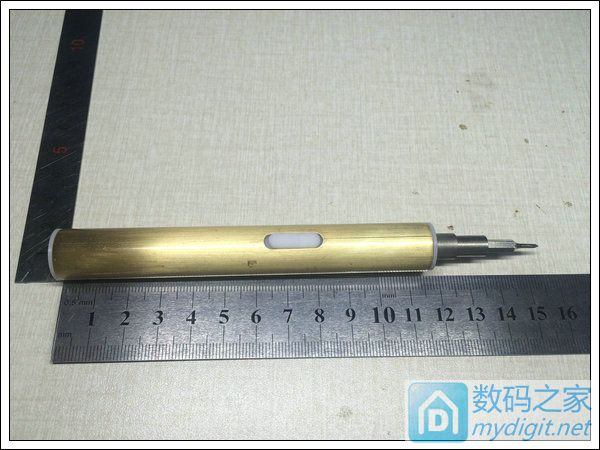

有兴趣的可以加QQqun、123593325 看坛友大佬都纷纷做自己的电动螺丝刀，小弟也忍不住去D了一把。 起初月亮灯坏了，但是感觉外壳不错，就开始想用月亮灯外壳做一把小型电动螺丝刀。  但是买了几家电机，发现减速电机后扭力实在太小，直径低于12的减速实在难找，找到的也智能是电机部分，减速部分大多是方的，对角恰好放不进去。  。机缘巧合之下，看到网上有卖的一家电动螺丝刀，挺便宜的，原本想买来玩一下，但是和卖家XXXXX..后，可以卖给我前端在自锁的轴承~，后来搭车又顺便买了它们家的减速电机。 于是开始了螺丝刀的策划.............. 先来个效果图吧...
后面开始选铜管，还是铝管？铜管壁薄，强度相对较高.... 买了铜管为了保证切的比较平整，还特意买了一个切割圆管的工具.....直接就是挤压铜管压出痕迹..

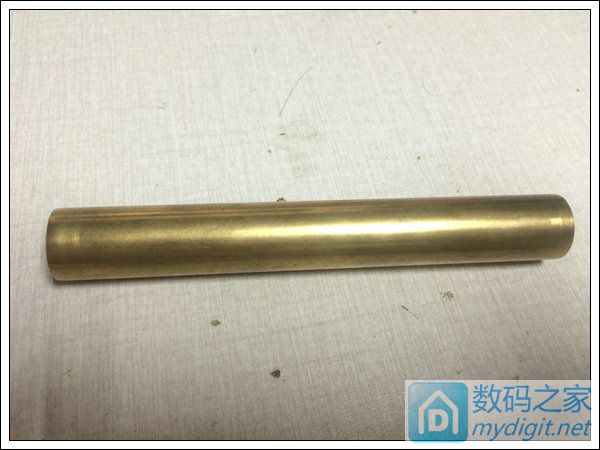

刚切除一段铜管的样子，长115，壁厚0.5mm 直径16mm...... .

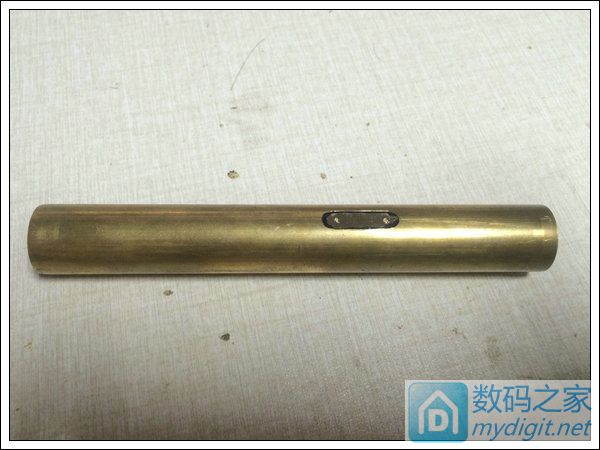

确定好打孔的位子，用记号笔涂黑，方便后面打磨，只要把涂黑部分打磨掉就可以了~
工具有限，没有台钻，只好先锉平再打孔，不然太容易滚动。

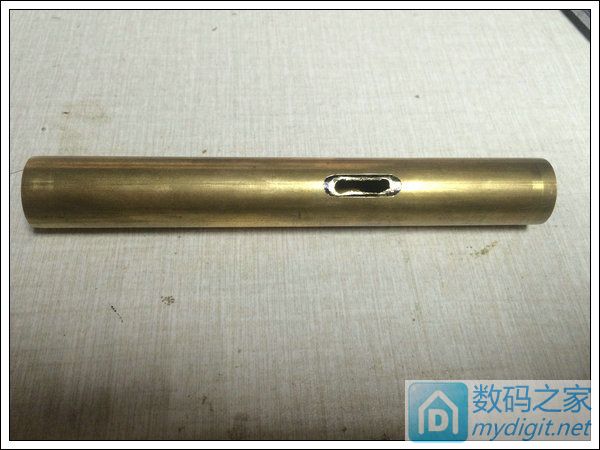

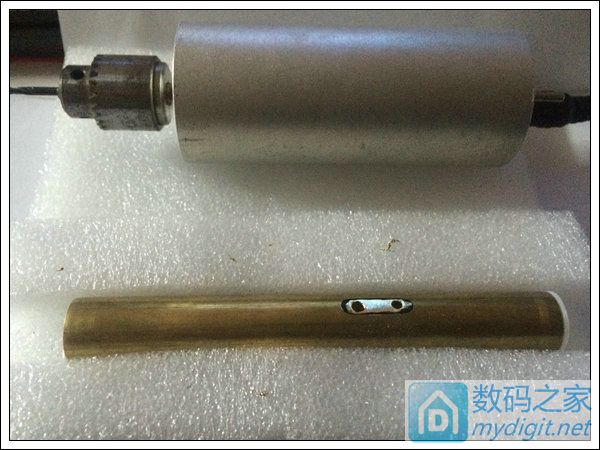

把孔一步一步扩大，渐渐的用锉刀慢慢锉...... 扩孔好之后 打磨外壁，喷漆，透明的那种，这里就不上照片了....

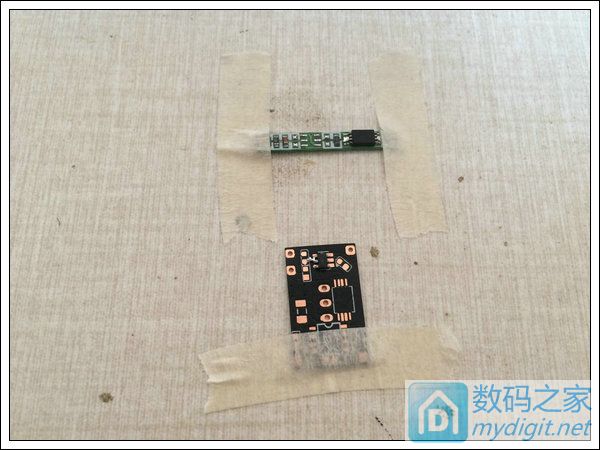

自己画的PCB控制板，带锂电池保护。L9110驱动。PCB用了OSP工艺，感觉对自己好一点.....没有去买芯片，找了两块锂电池保护板，把上面元器件移下来。板子太小只好贴在桌面上固定~习惯这样做。

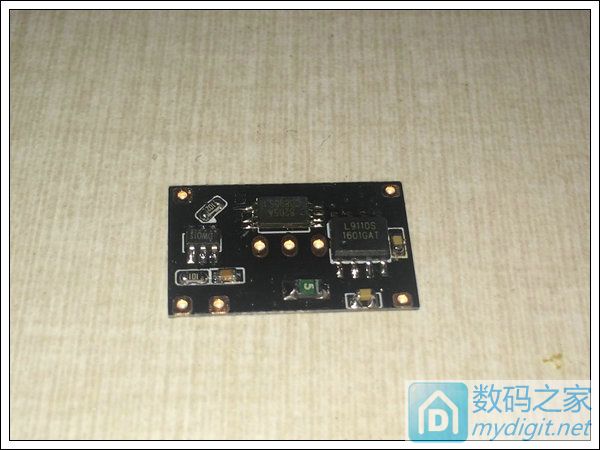

背面焊接完成的样子，还有一个自恢复保险丝，为了防止电机在堵转时候保护和芯片。 亲测单锂电供电，电机空载电流160mA，拧自攻丝过程在0.6-1A左右，拧紧后瞬间电流3.2A（未加可恢复保险丝情况测得）。

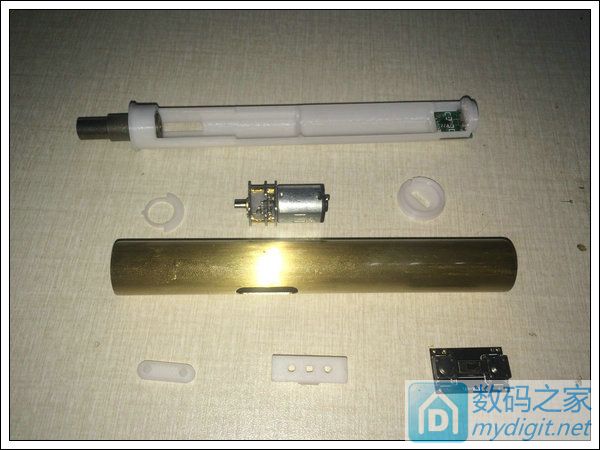

用3D打印机打印好的配件，以及之前喷漆过后的铜管。尾部充电板直接采用月亮灯上面的电路，楼主比较懒，没有从重新画PCB。

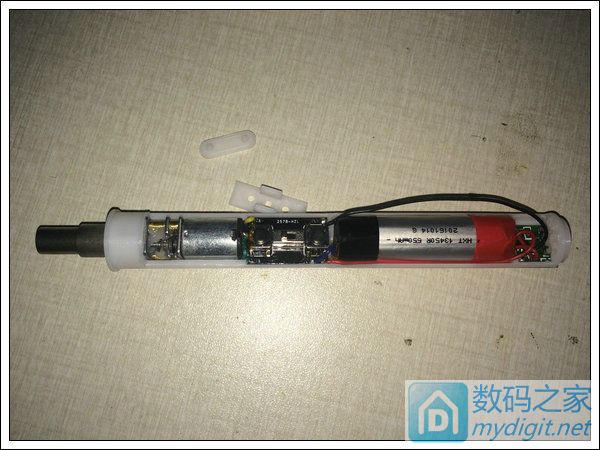

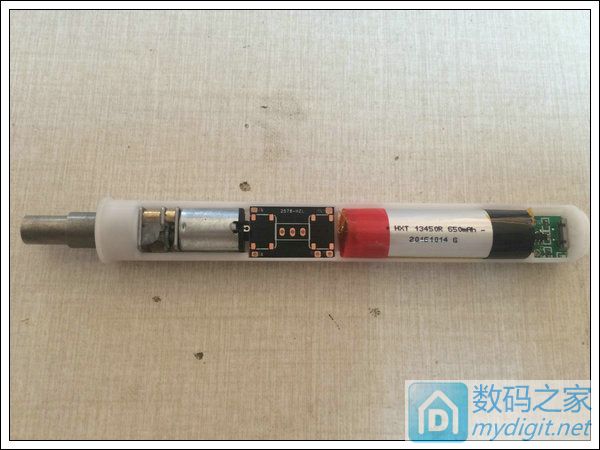

把东西摆放测试，锂电池用了电子烟电池，13450，650mah容量。
安装焊接后的照片。

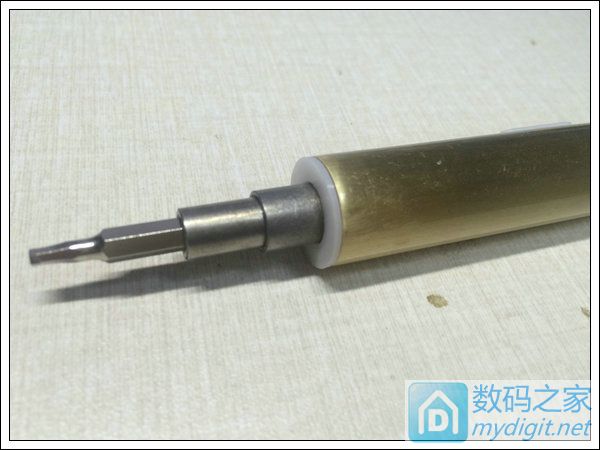

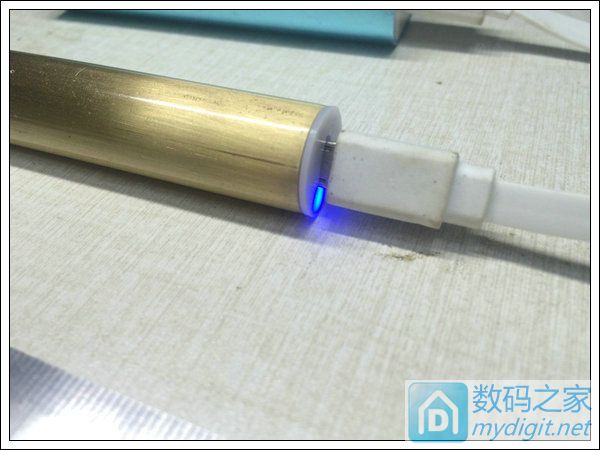

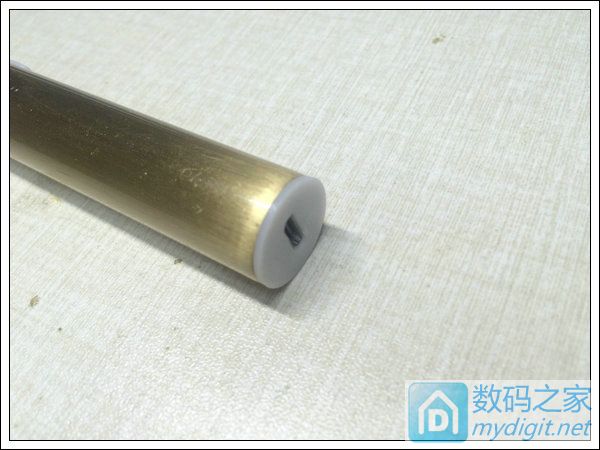

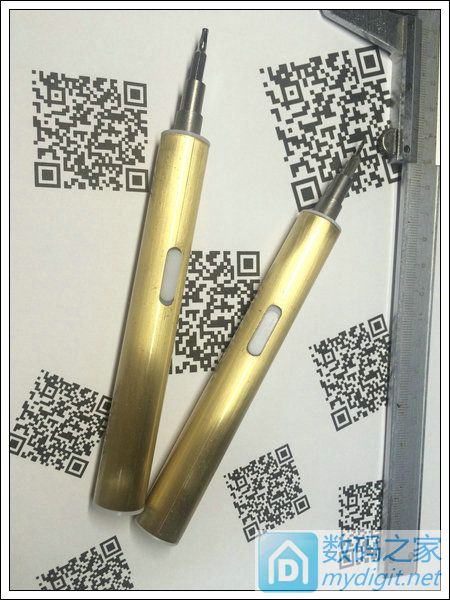

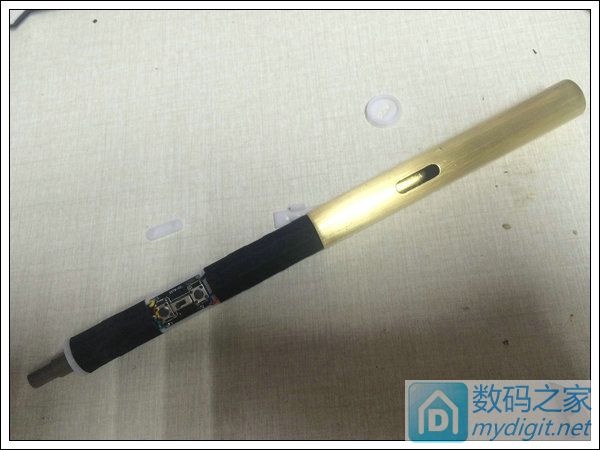

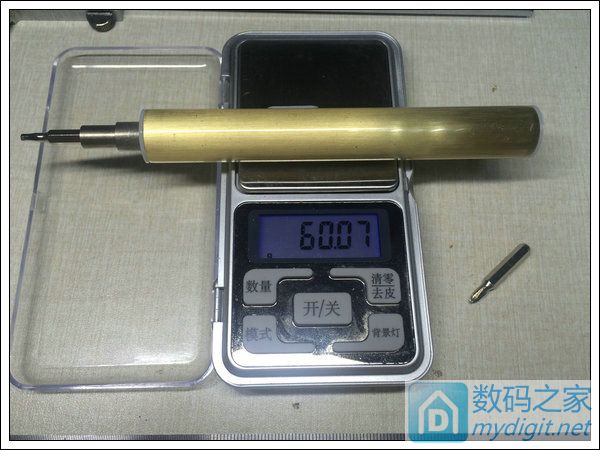

把一些保护地方缠上醋酸胶布，增加摩擦力，插入很紧，要慢慢的插入。  一些成品部分角度特写  本身重量60g 加一个螺丝刀头  前端带自锁的轴承，不用锂电池时候可以当手动螺丝刀拧螺丝。  尾步一个microUSB口，是螺丝刀的充电口。  充电时候的照片，充满电是灯灭，充电电流在700ma  上一张做好的两个螺丝刀的照片。螺丝刀本身有个滑动开关，要移动到最前端才会打开电路，之按前端和后端分别为正反转，在不使用情况下可以移动开关到后面关闭，防止误触。也减少待机电流。 在螺丝刀最前端绕上细绳，可以垂直拉起来1.6KG的重物，但是再增加没感继续测试....... |
