没事做~画了几个电路图给大家看看画的怎样~

时间:2017-07-25 20:35来源:数码之家 作者:彩虹研究所 点击: 次
学会绘制PCB图也没多长时间~最近没事做用Sprint Layout 5.0画了几个简单的电路给大家看看画的怎样~图中有用的上的PCB图可以找我要文件~5V2A车充电路一个24V——72V转12V10A电动车转换器（第一个版本）一个24V——72V转12V10A电动车转换器（第二个版本）一个音
  学会绘制PCB图也没多长时间~最近没事做用Sprint Layout 5.0画了几个简单的电路给大家看看画的怎样~图中有用的上的PCB图可以找我要文件~


  5V2A车充电路
没事做~画了几个电路图给大家看看画的怎样~

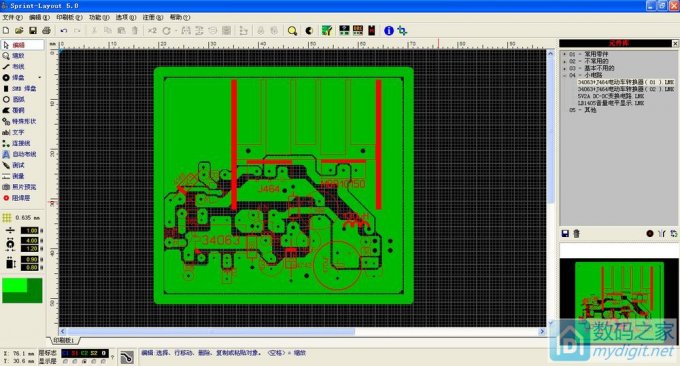

  一个24V——72V转12V10A电动车转换器（第一个版本）
没事做~画了几个电路图给大家看看画的怎样~

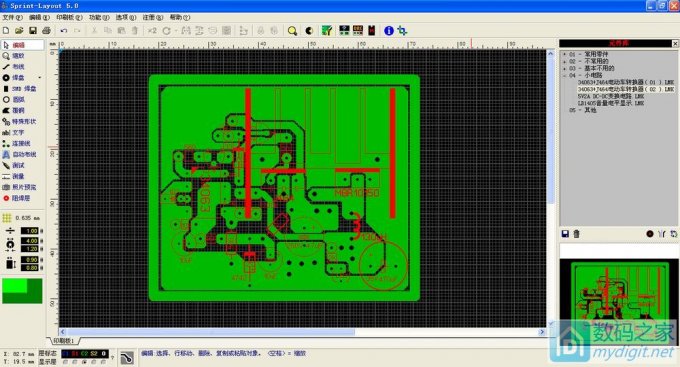

  一个24V——72V转12V10A电动车转换器（第二个版本）
没事做~画了几个电路图给大家看看画的怎样~

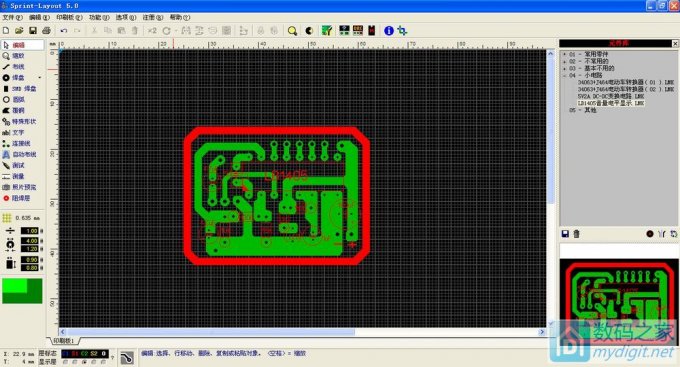

  一个音量电平显示电路
没事做~画了几个电路图给大家看看画的怎样~

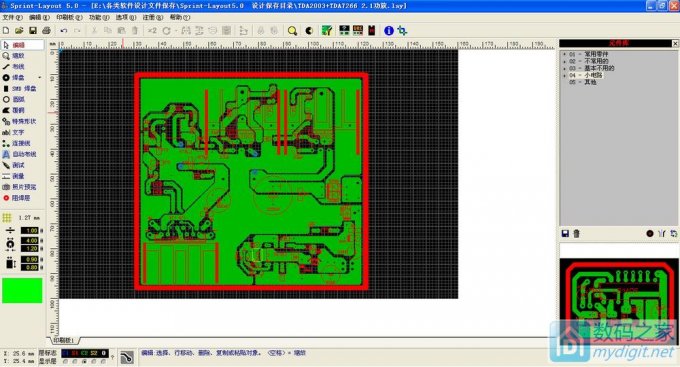

  TDA7266SA + TDA2003 2.1功放电路
没事做~画了几个电路图给大家看看画的怎样~

  。。。奇怪~原图是高清的，上传时文件大了缩小一点输出的图片就变得模糊了
