五分钟自制MINI USB——OTG线~新增外部供电，可以外拖移动硬盘~

时间:2017-07-23 21:41来源:数码之家 作者:sonj 点击: 次
没带相机，阴天手机拍照，不太清楚，见谅~ 材料都是以前淘宝买东西时顺便带的~我手头已经有2根成品OTG线了，都是买平板送的~做这个就是做着玩，把过程分享，说不定就有需要的坛友了，是吧~ MiniUSB公头套件，我买的这个是0.28元一套USB母头套件，这个是纯铜触
没带相机，阴天手机拍照，不太清楚，见谅~

材料都是以前淘宝买东西时顺便带的~
我手头已经有2根成品OTG线了，都是买平板送的~
做这个就是做着玩，把过程分享，说不定就有需要的坛友了，是吧~

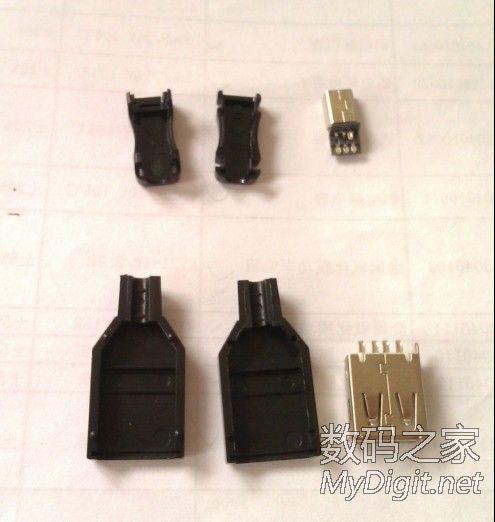

MiniUSB公头套件，我买的这个是0.28元一套
USB母头套件，这个是纯铜触脚，0.8元。我也买过普通的也就0.14一个~
五分钟自制MINI USB——OTG线~新增外部供电，可以外拖移动硬盘~



准备一段合适长度的4芯线，可从旧鼠标、键盘上拆.
五分钟自制MINI USB——OTG线~新增外部供电，可以外拖移动硬盘~



链接示意图，MiniUSB的4、5脚要短接
MicroUSB也类似，如果有不明白的坛友，我也可以拍照~
五分钟自制MINI USB——OTG线~新增外部供电，可以外拖移动硬盘~

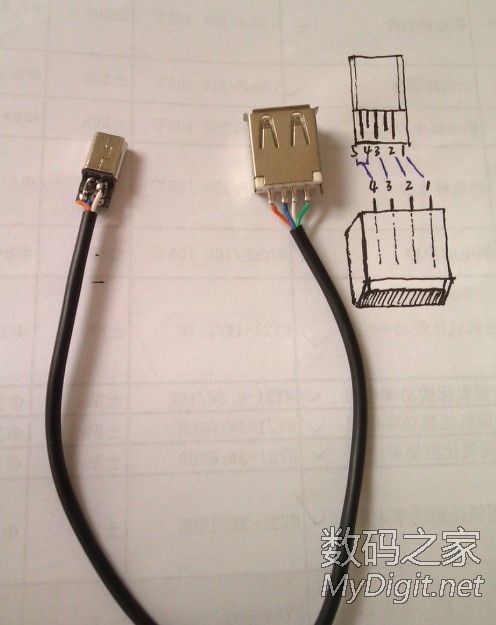

焊接完毕
五分钟自制MINI USB——OTG线~新增外部供电，可以外拖移动硬盘~

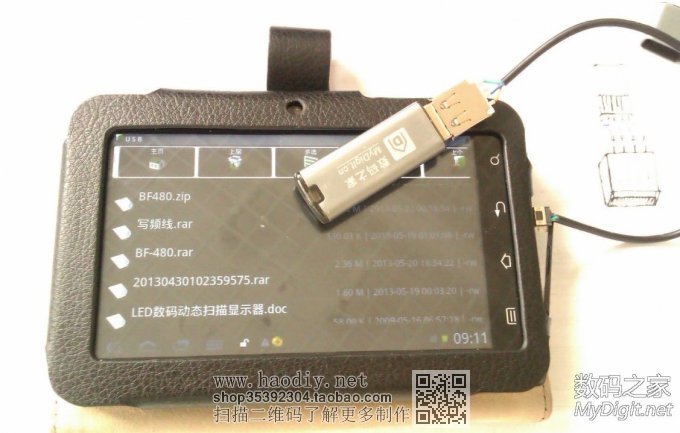

测试。没问题
五分钟自制MINI USB——OTG线~新增外部供电，可以外拖移动硬盘~

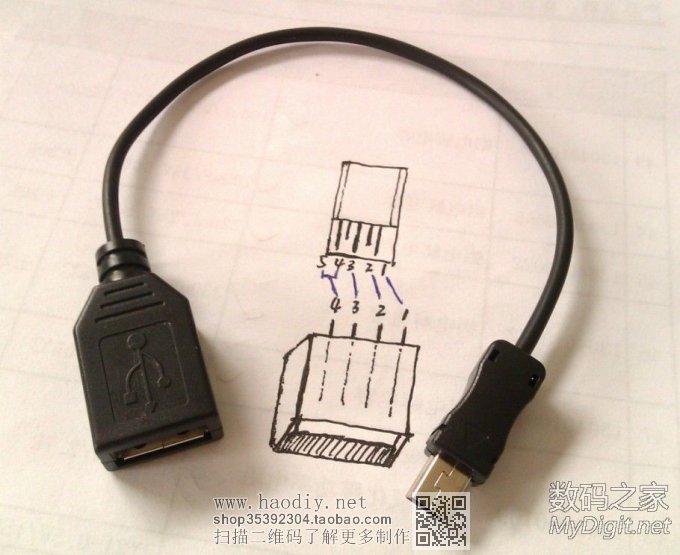

装好外壳
五分钟自制MINI USB——OTG线~新增外部供电，可以外拖移动硬盘~










又做了进一步改进

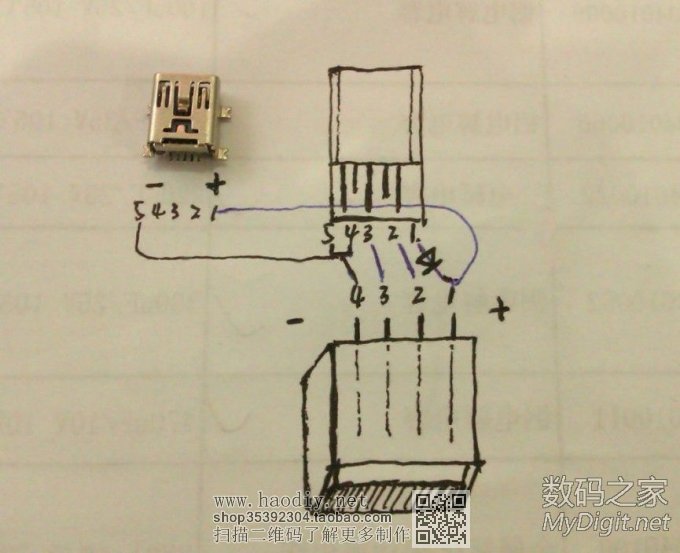

加了一个MiniUSB母座，可以外接充电器供电，带动移动硬盘。


+5V引脚串联一个肖特基二极管，防止使用外部电源供电时，损坏平板内部电路。
此肖特基压降约0.2V，影响不大~
五分钟自制MINI USB——OTG线~新增外部供电，可以外拖移动硬盘~





连线，加热缩管。
五分钟自制MINI USB——OTG线~新增外部供电，可以外拖移动硬盘~








[ 此帖被sonj在2013-07-23 17:11重新编辑 ]
