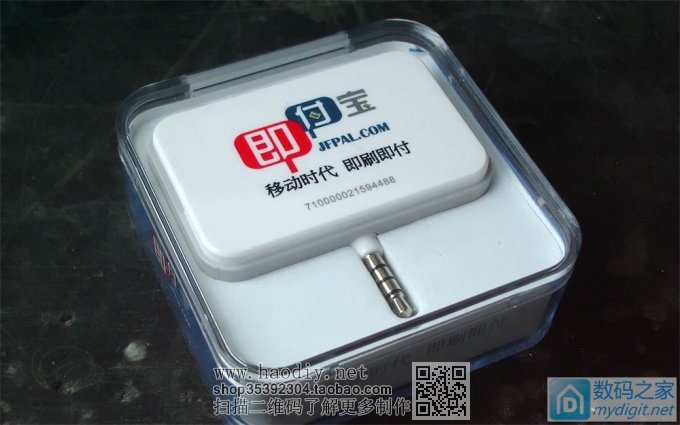

1块钱的POS机哈, 手头有好几个了,

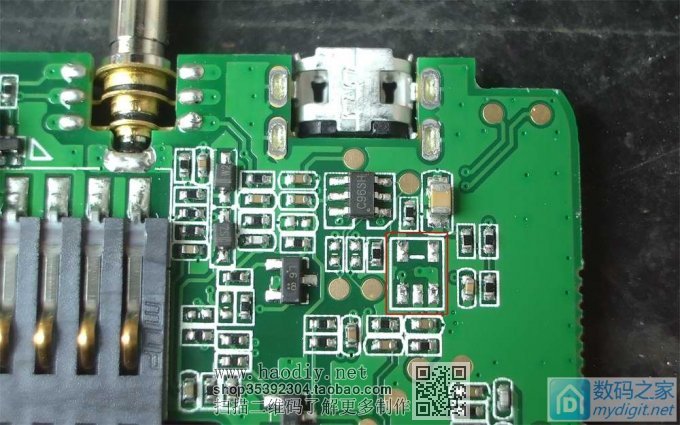

今天研究一下充电部分, 红框里的IC, 我已经拆掉了 经测量, 1脚进单片机了, 2脚接地, 3脚接电池+, 4脚接USB+5V, 5脚接电阻 那么应该是TP4055同脚位的芯片了

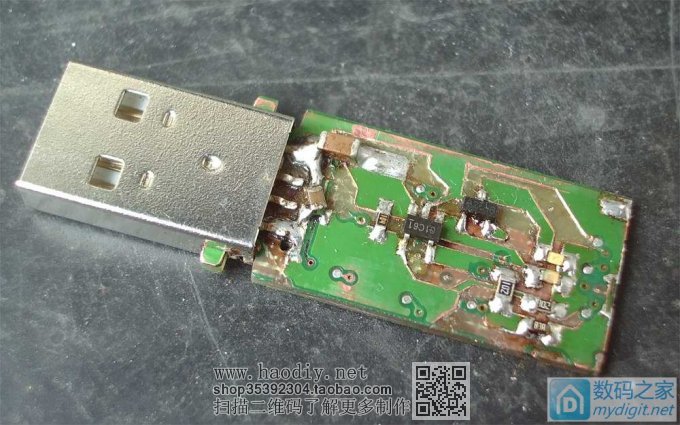

锯了一小块废板, 刀刻出来, 过程没有, 焊好才想起来拍照片

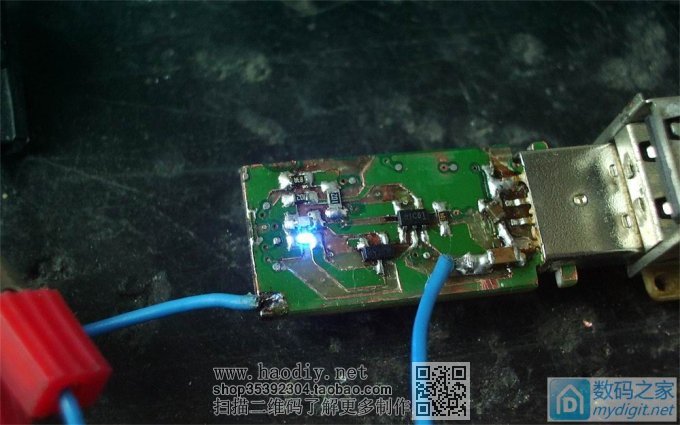

开始的时候耗散电阻没接, 他就在那闪啊闪, 接上之后正常了 现在没接电池, 只亮蓝灯

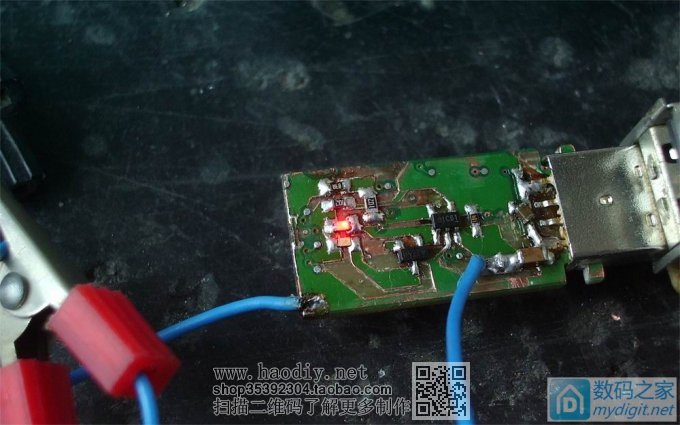

接了电池再插电, 只亮红灯, 并且开始工作了

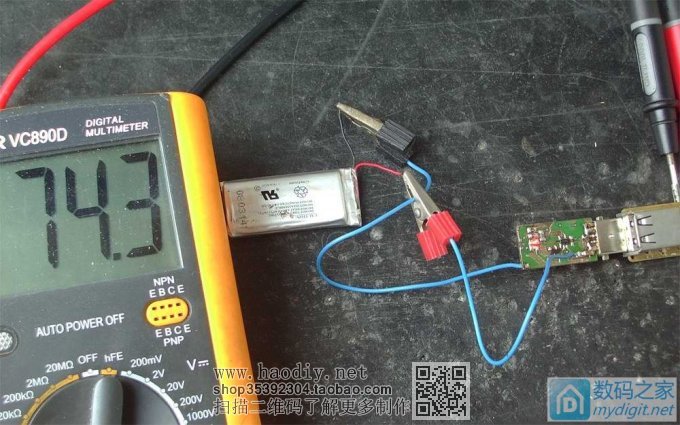

电池比较满了, 只有74ma电流, 满电之后会红灯转蓝灯

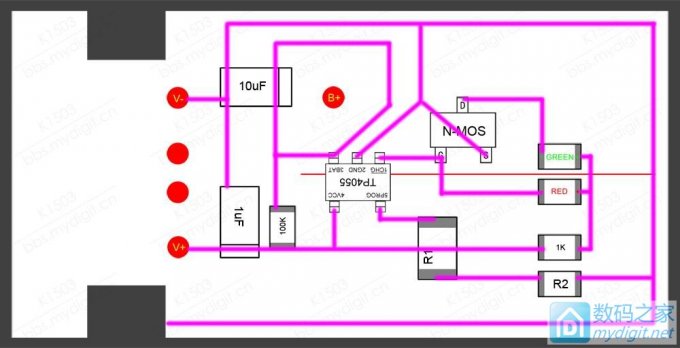

电路图如下:
耗散电阻100K=104 R1+R2=1.66K时,是最大充电电流500ma, 嗯, 这个最大电流是TP4055的PDF上说的, 不知道拆的这个IC能到多少 普通的NMOS用了一个A2sHB led的电阻是1K=102 好啦, 发完啦, 有兴趣的可以折腾了 ---- ---- 更新: 刚才换了块没电的电池, 充起来还是74ma, 我*&%&^%&^$  , 看来不是4055啊, 虽然脚位一样于是换了几组设定电阻测了一下: 1.7K左右时, 电流74ma 1.23K时, 电流101ma 980Ω时, 电流127ma 700Ω时, 电流173ma 330Ω时, 电流350ma 规律大致是125000/电阻=电流 转灯电流也测了一下, 大概到设定电流的1/10就会转灯. 极限目前还不知道, 看来还需要做更多测试, 才能玩好这个IC啊. 额, 先就这样吧....
[ 此帖被k1503在2016-03-15 17:49重新编辑 ]
