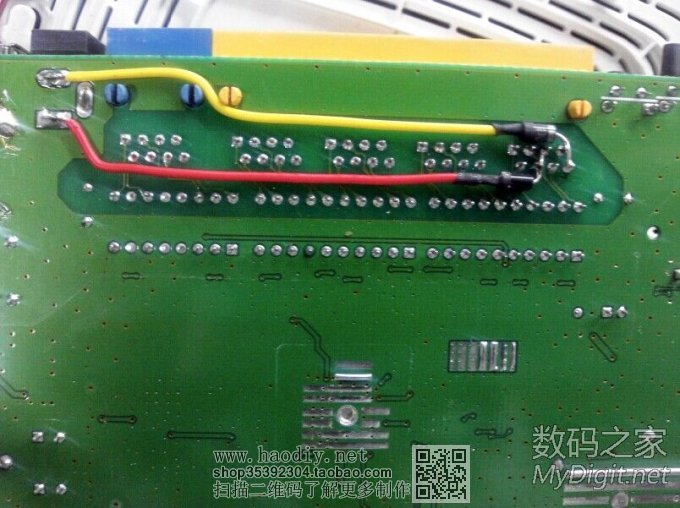

最近闲得无聊，把覆盖AP(841v7)准备升下级。人家奔3都升WIN7了，咋家这旧东东也得换换新系统是吧！ 硬件 CPU: ar7241 超频480MHZ 内存：DDR 64M FLASH:16M 改POE供电（采用两颗1N4007二极管正反连接），主要防止POE另一头正负线接错+不用POE时LAN4不带电防止烧主板+12V供电衰减2V

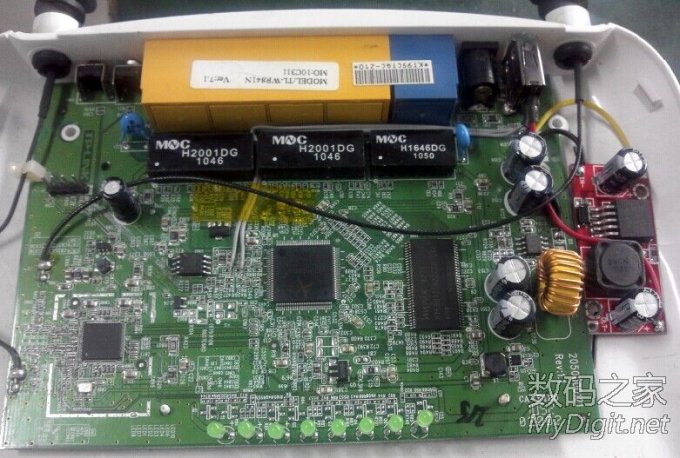

加USB供电模块（采用LM2596S可调降压，输出电流可达3A。适合挂大功率网卡或移动硬盘，拆掉了可调电阻 直 接加8050贴片1K，防止时间过久定位电压不准）

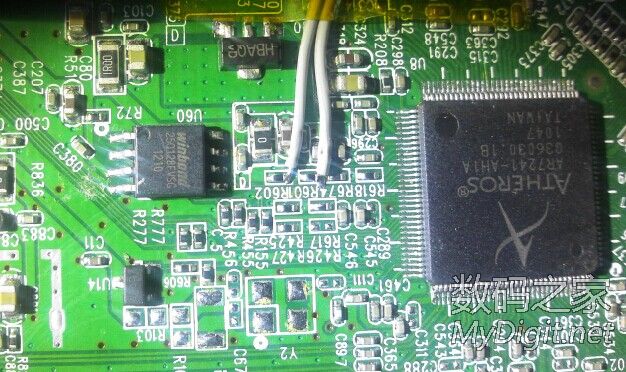

更换16M FLASH芯片W25Q128 用编程器清空刷U-BOOT就行了。

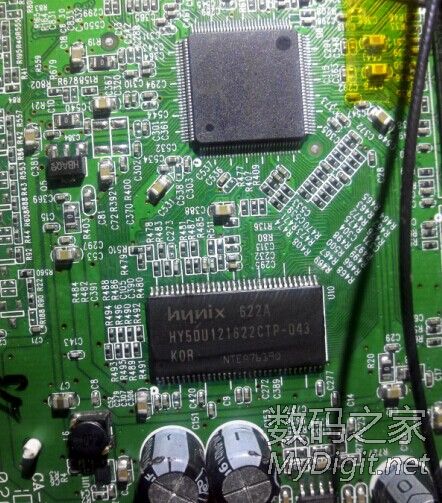

64M内存，从电脑内存条拆DDR400 (注：不是SD条，16位，已找到64M8Bit颗粒有时间叠焊128M)
加装USB接口。R601=D- R602=D+ 网上很多资料

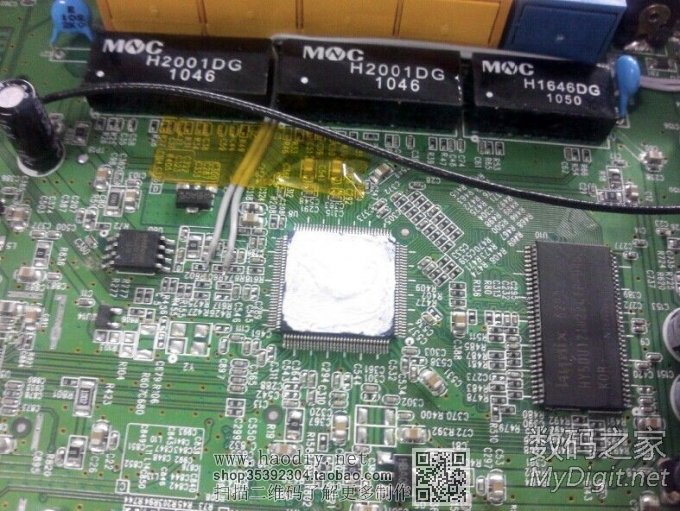

超频温度高加装扇热片，固定方法：先涂导热硅脂弄平后 + 一小滴502 (瞬间) 。一般不用大力是不会掉的。

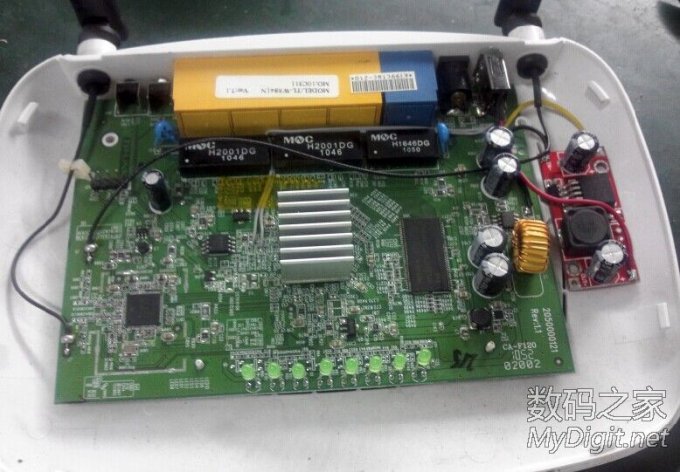

完工图片。
