前篇：开源啦！STC15F204EA旋转编码器版白光T12控制器：http://bbs.mydigit.cn/read.php?tid=999987 一个人 一台电脑 一个星期 连我自己也没想到最后能写出这么复杂的东东 单片机仅仅入门而已 不过真是被折腾死了 筋疲力尽

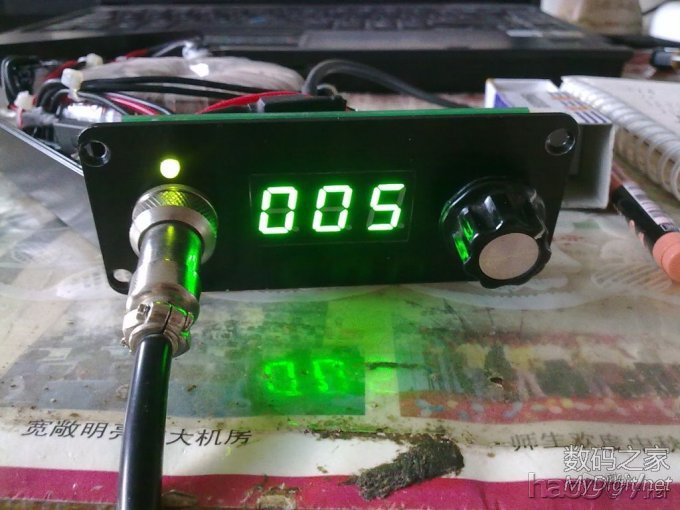

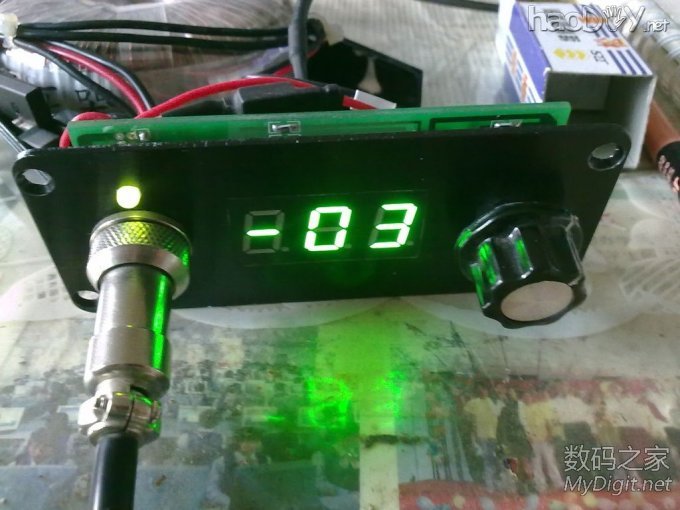

一个模块一个模块的驱动 能驱动数码管了
能调用ADC并显示tl431电压了
能驱动编码器了 为此甚至动用了示波器
曾用加热的方法测热电偶性能
滚烫的水

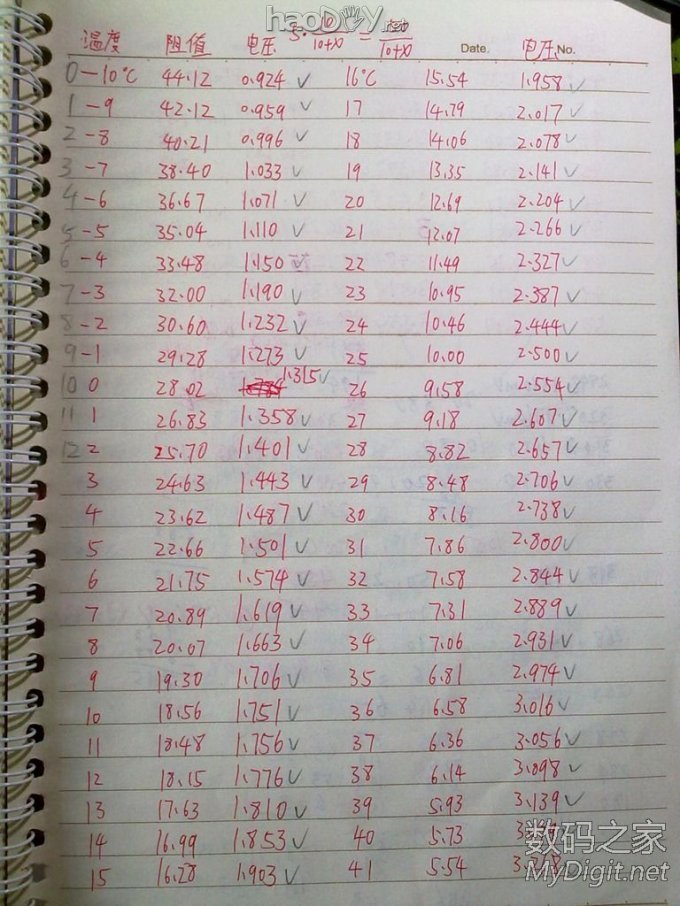

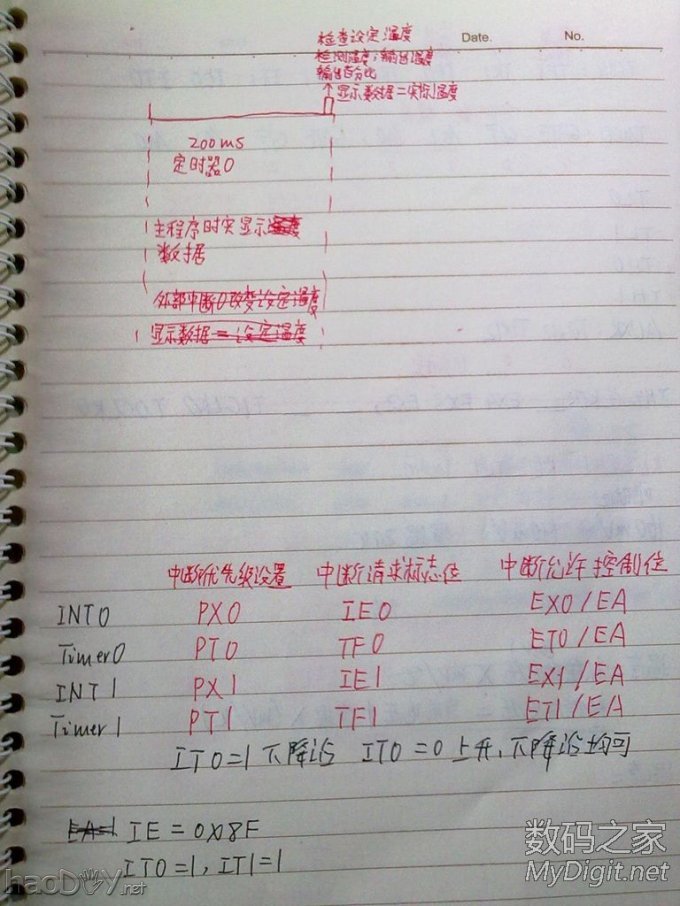

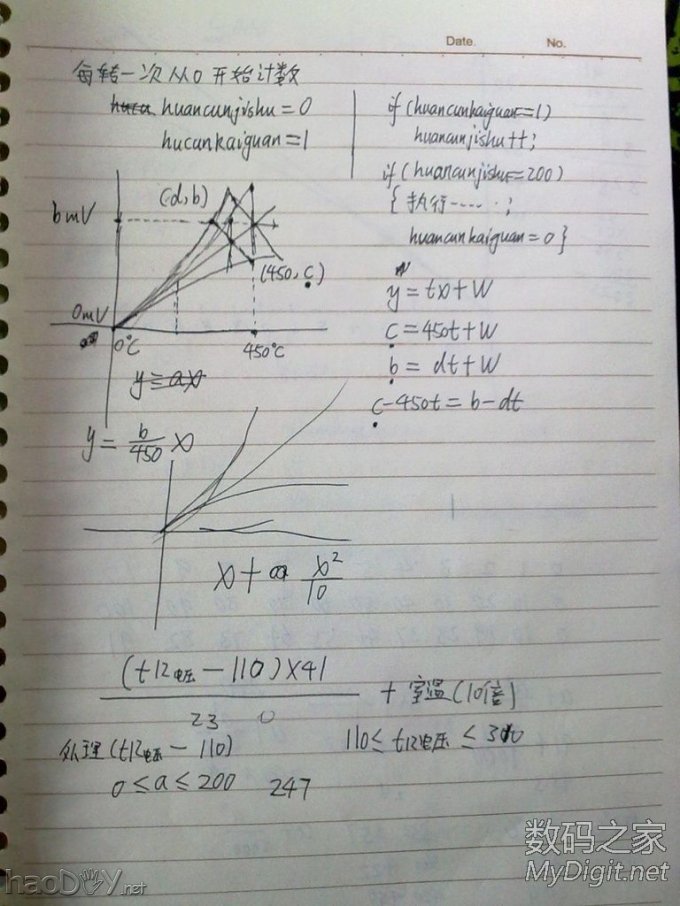

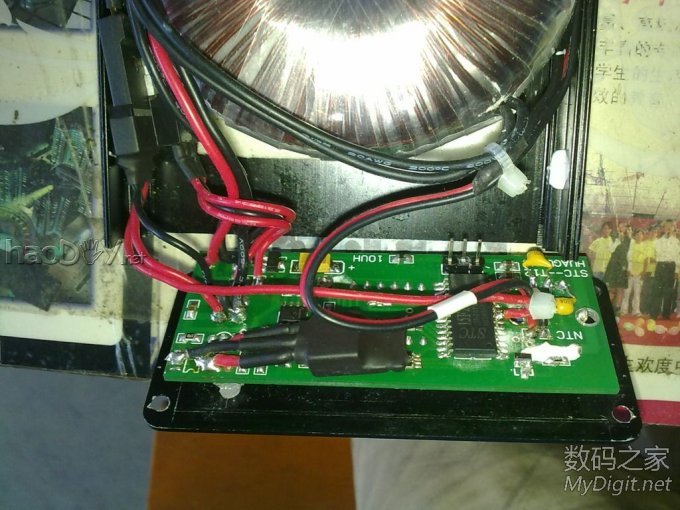

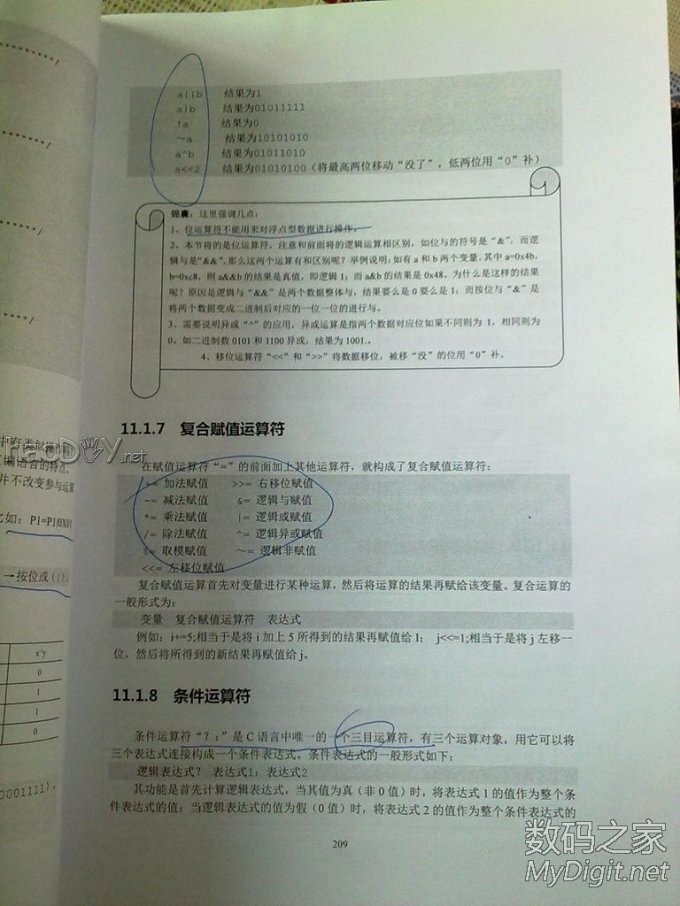

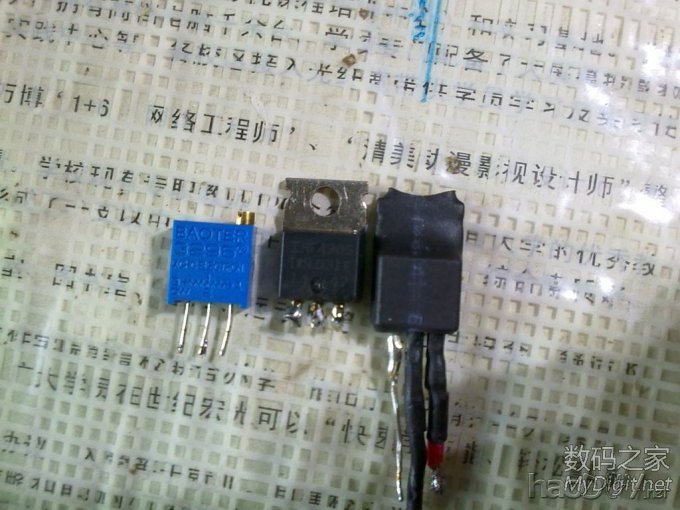

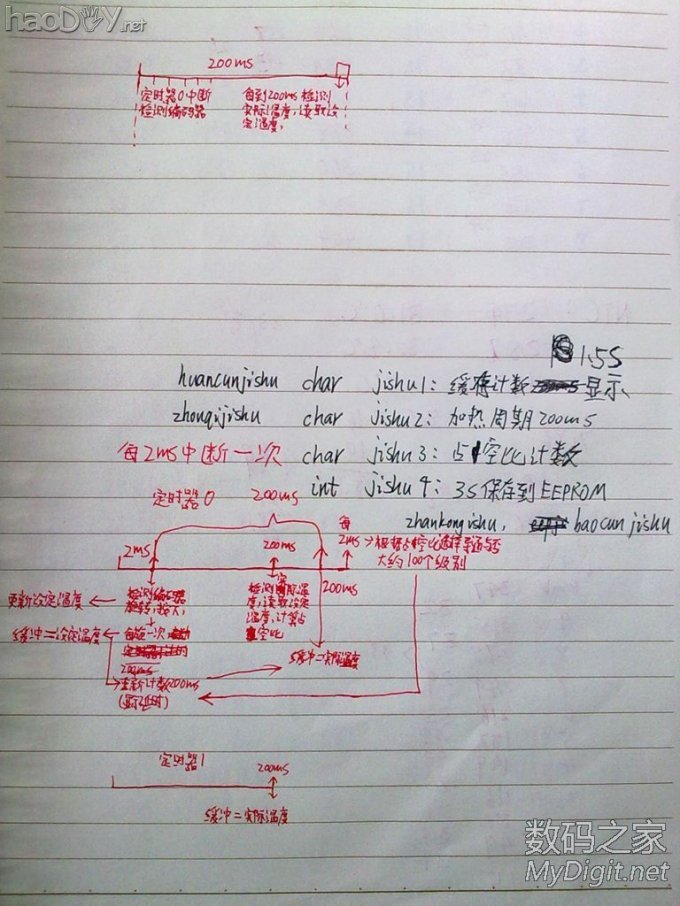

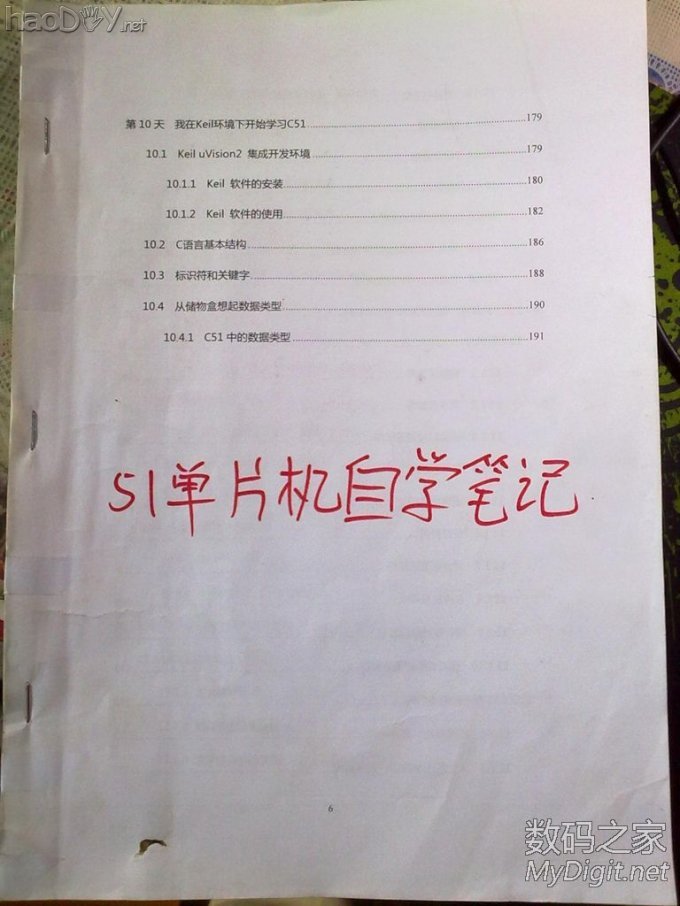

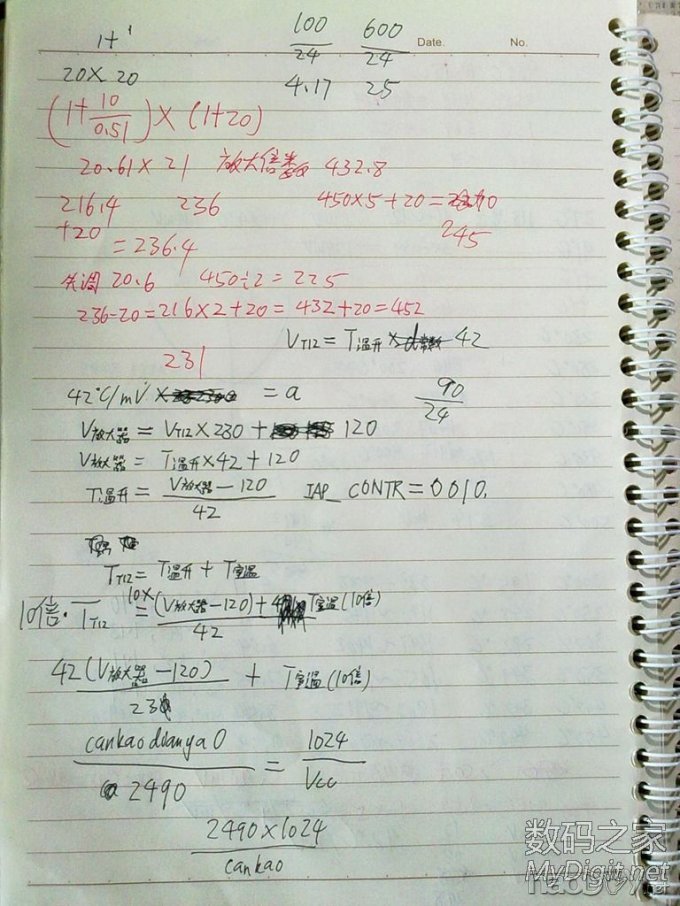

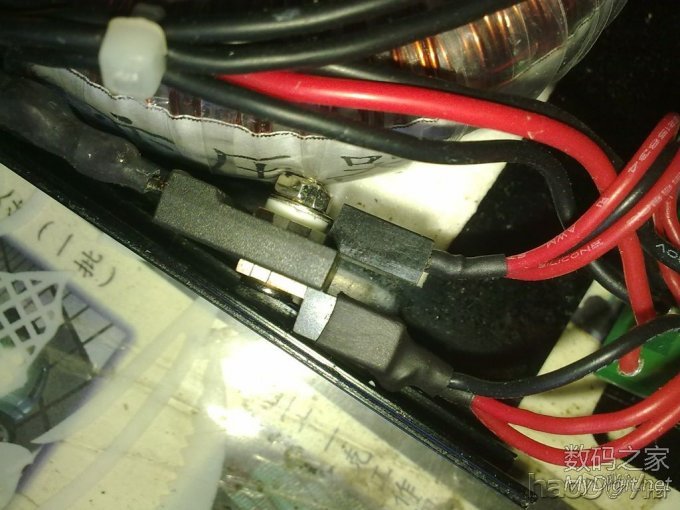

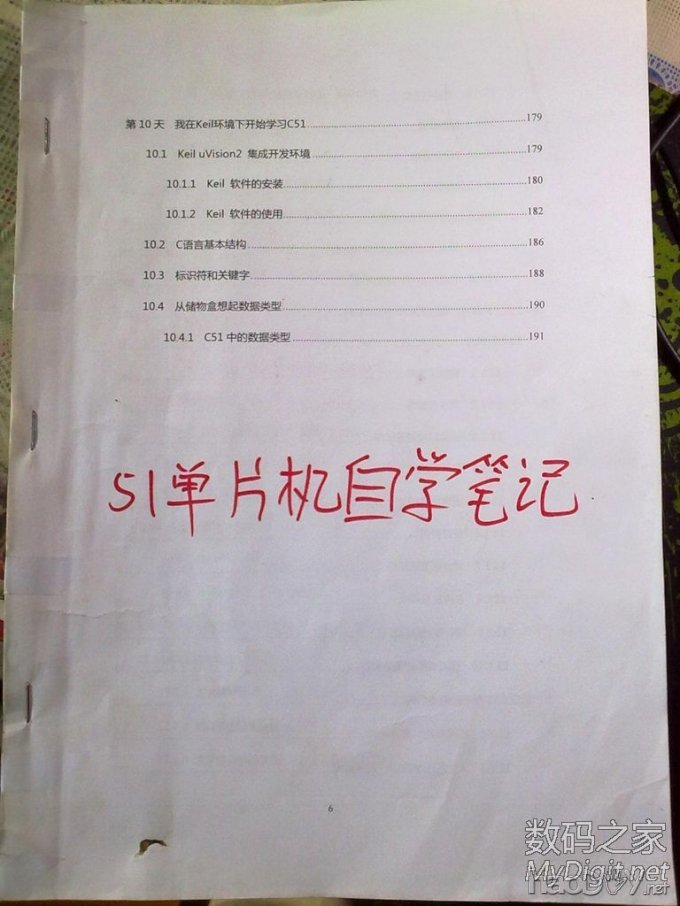

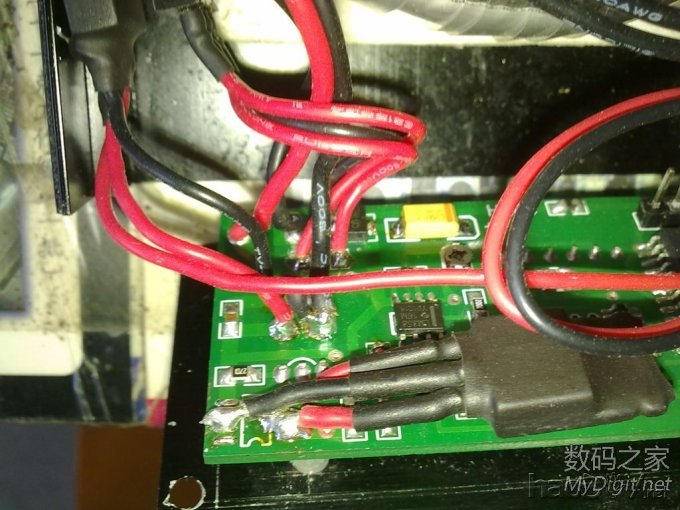

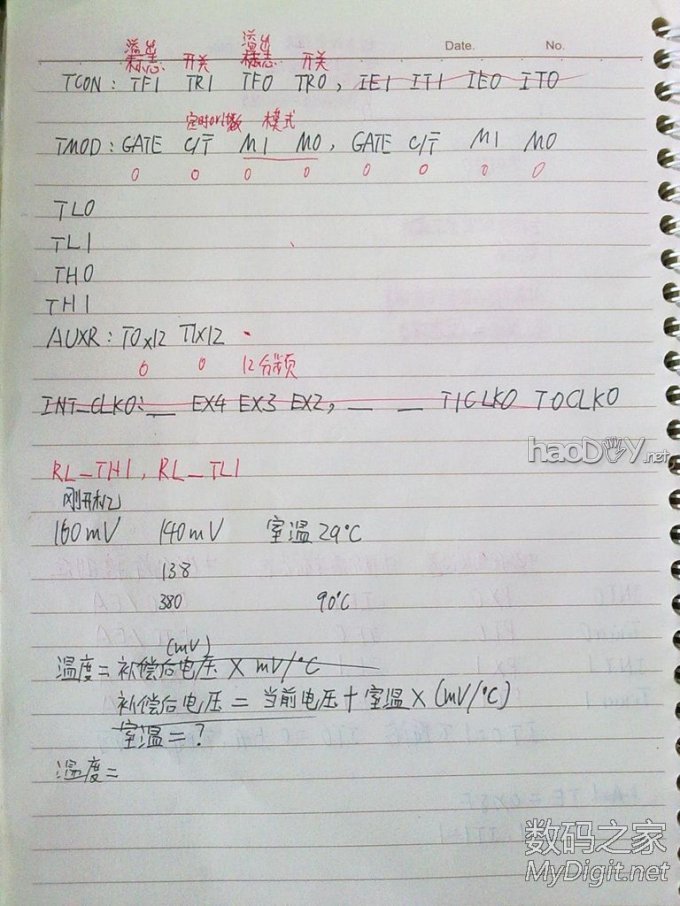

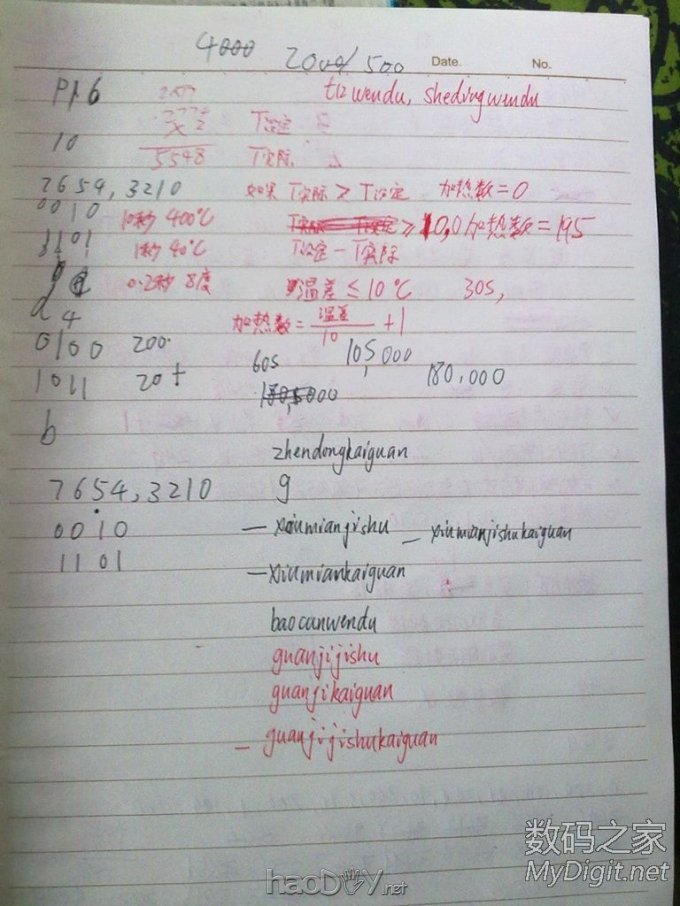

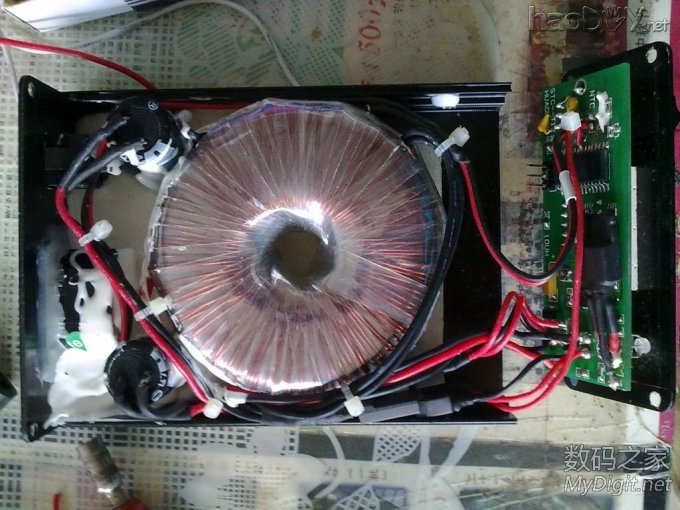

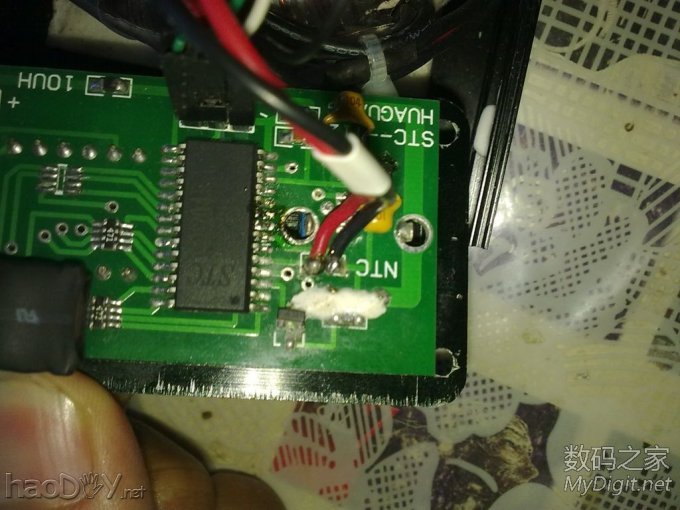

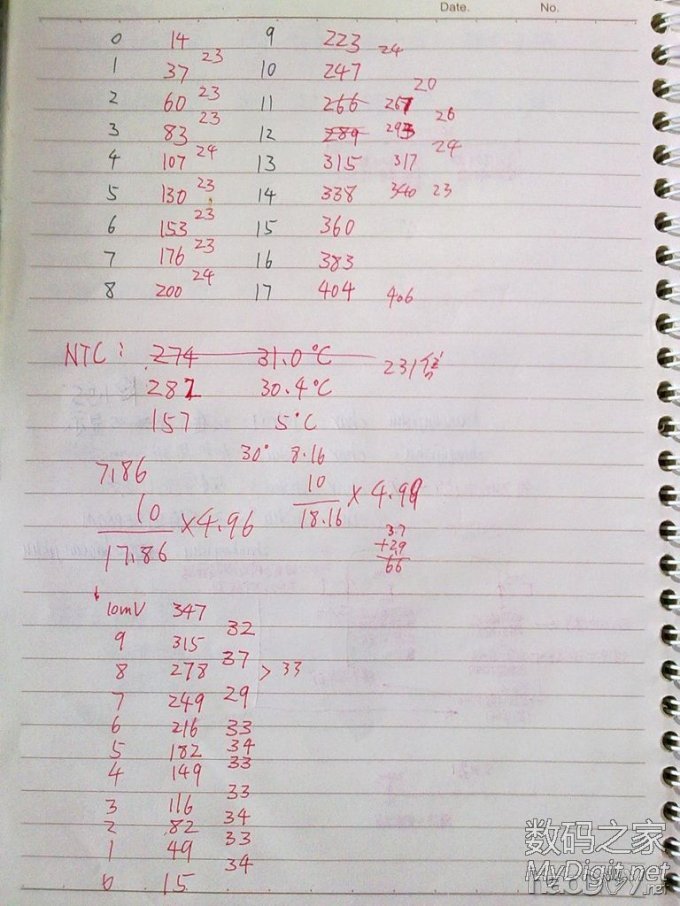

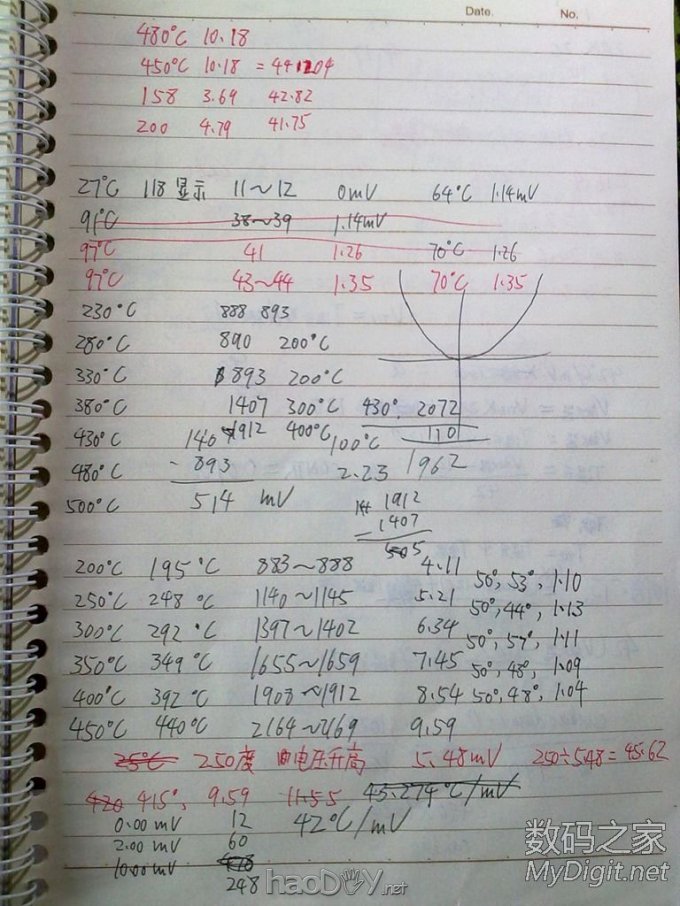

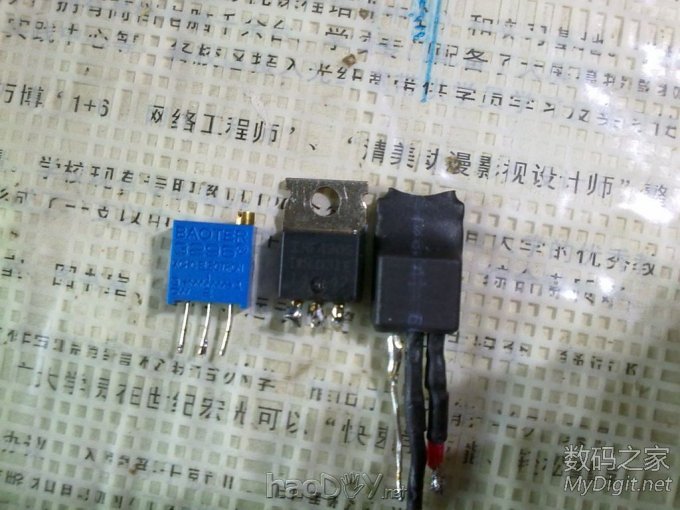

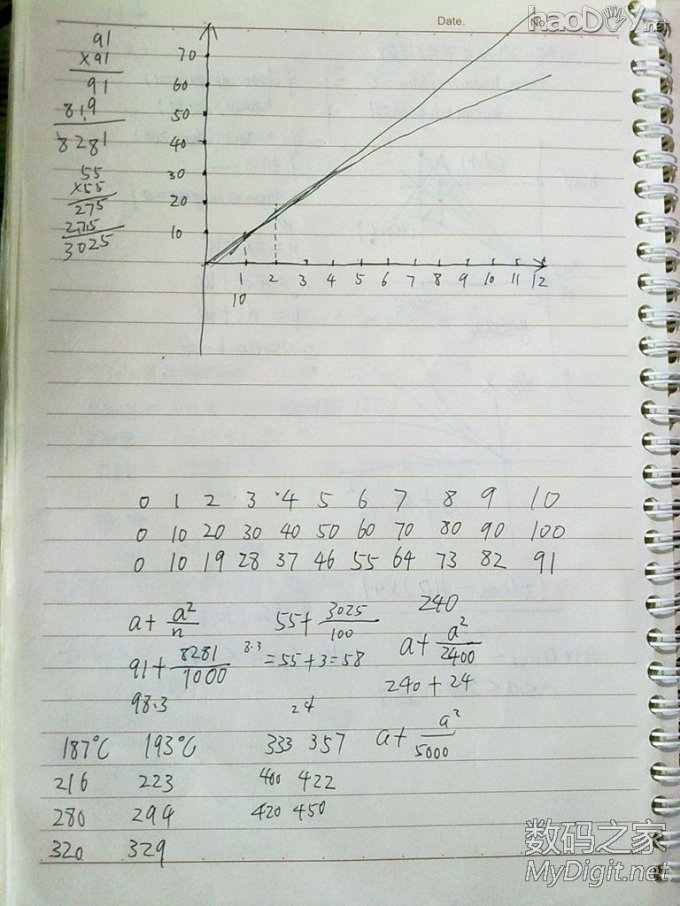

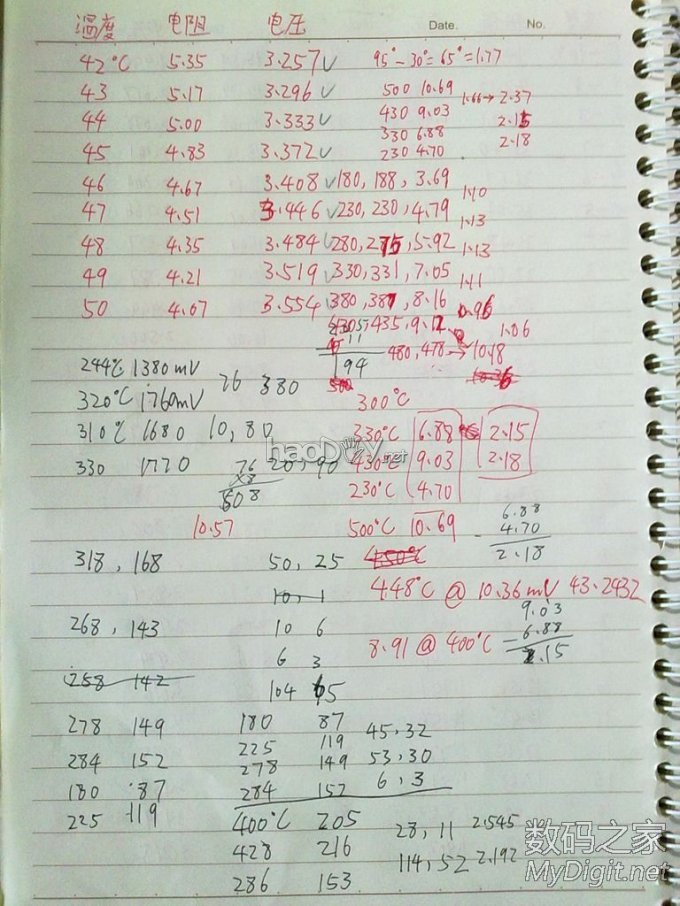

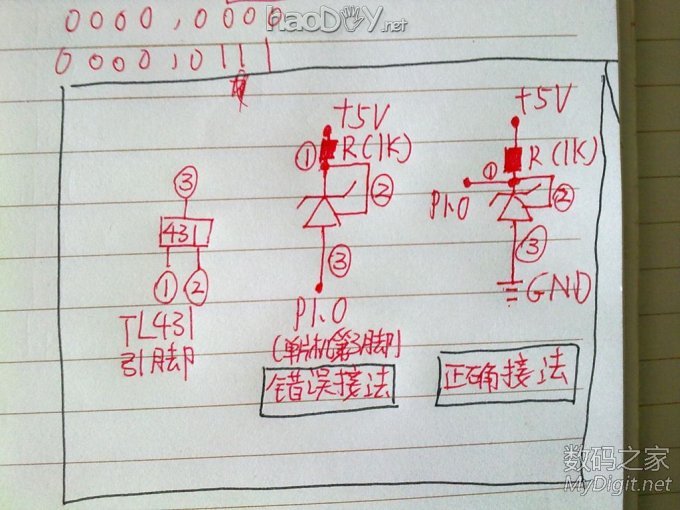

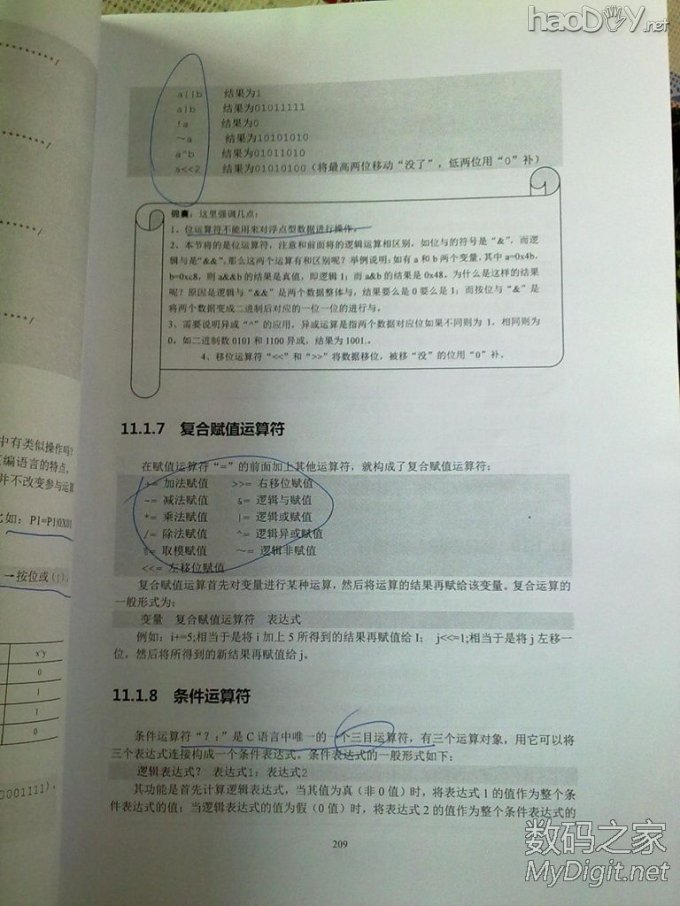

电阻分压 得到mV级电压测试运放性能  运放性能数据    环牛空载电压太高 7805发热大 加了个7810两级降压   运放性能2  mV分压器  实测将t12头子外壳接电源地可以提高测温的稳定性和准确性   很奇怪 震动手柄温度会因为传感器接通关闭而导致测温不稳定 不过找出了原因通过软件最终修正了   桌子  动用了示波器测编码器波形  工作流程草图 最终有修改  以前仿制的杜洋的万年历 有测温功能  焊台和能测温的万年历放入冰箱 测试运放温漂 和ntc测室温的准确度 虽然最终因为万年历死机而失败了  准备打孔    把ntc移到外边可以避免发热导致测室温偏高的问题  如图   NTC数据  加热测试测温准确度 和运放温漂   甚至ADC转换试了不同速率 发现测热电偶电压要用最低速率 否则误差大  支持显示负数   满世界搜寻t12热电偶的靠谱信息  自己设法测量  每天都要下载好多次固件  甚至加了硬件实现自动测量运放失调电压功能  #p#分页标题#e#  凌乱的布线  自己加的mos和7810   自动测量失调电压还算很不错 误差只有几mV 不过最终还是去掉了 不过至少又学到了一个窍门    tl431接法是错误的 自己改正了 并涂了硅胶固定飞线   一下为参考的资料和自己的笔记和草稿 相当多    烧坏的元件 一个精密可调电阻 两个p-mos 话说p沟道的贵啊 而且我只有几个 还是二手拆机的
