最近发现之前买的那个破表越来越不准了，什么都没接，电压档数字都在乱跳，实在是受不了。  上帝说要有光，于是便有了光。小七说要买个万用表，于是便买了个万用表，选来选取，还是花了190+买了优利德 UT61E。当然，小七那么穷，可是舍不得掏钱，好在身上有2个创新项目，就报到项目里面去了  拆机图坛里有很多，改背光，改自动关机坛里也有很多相关帖子，这里就不重复发了。不过既然是小七发的帖，那自然是与他们 不一样！  首先是改的【串口通信】与【自动关机】功能切换，网上有很多帖子讲，这里就不复述了。

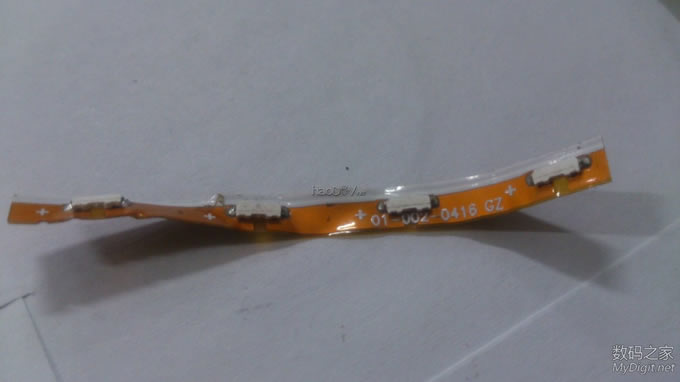

然后是改背光，有些人说改背光不必要，有谁会黑灯瞎火的修东西，谁会黑灯瞎火的在那里拿个表乱捅，万一捅到220V怎么办？？ 其实对我来说，改背光还是有必要的，不是说在黑乎乎的环境下用万用表，而是小七的桌子位置有限，万用表有时候放在角落里面，而那里是光线比较弱的地方，这时候背光就很有用了  从MP4的烂屏幕上拆下来的LED灯条

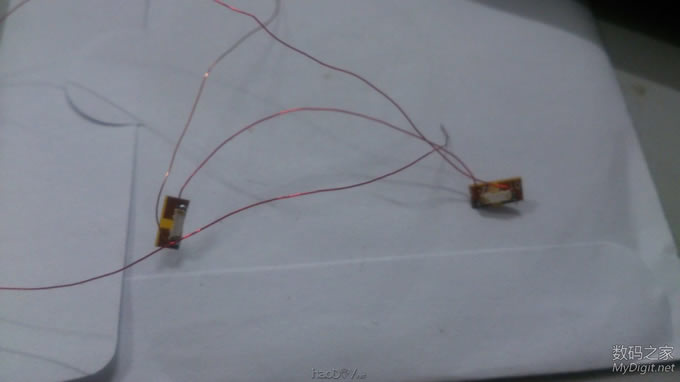

剪出两个LED，然后用漆包线把它们串联起来，漆包线用的是12寸电脑风扇上的线圈，不粗不细，非常好用。

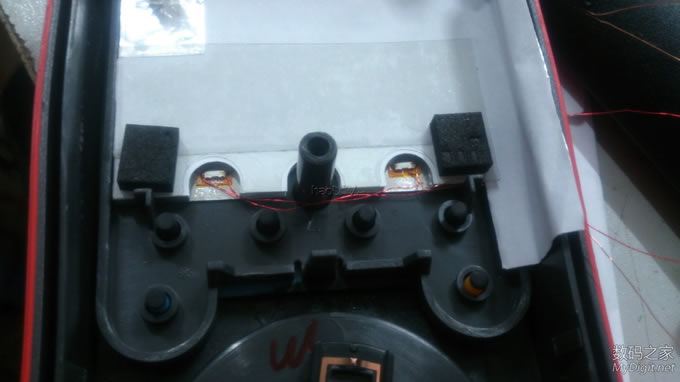

LED贴在UT61E的背光板上，不知道厂家既然装了背光板，为什么不做一个背光功能呢？是不是背光的驱动电路对仪表有影响？

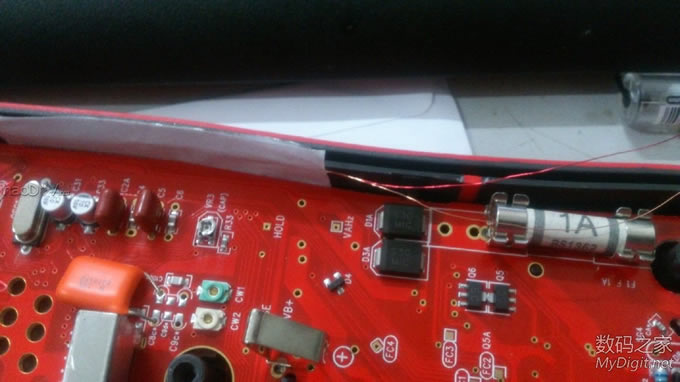

把LED线引出来，2个LED串联，驱动电压怎么也得6+V，这样的话从9V电池取电比较好。

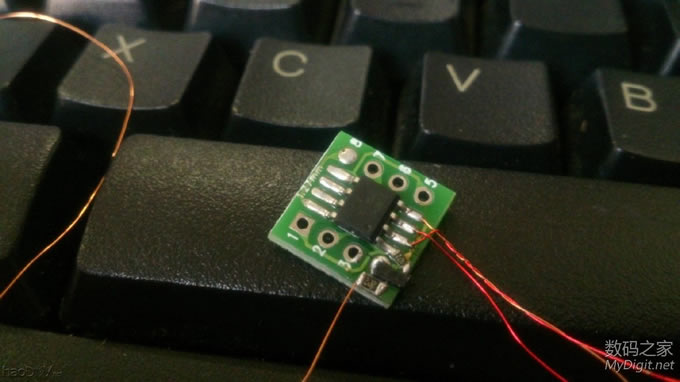

到这里就不一样啦~网上的UT61E改背光大多数是用芯片自身的背光输出引脚，驱动能力不强，光线暗淡，而且还有时间限制，比如开启90秒后自动关闭 balabala~~~ 小七的方法是，利用HOLD键（可以改成任意一个按键）来控制背光，同时不影响HOLD键的使用。要用到单片机呃。。。 背光使用方法，长按【HOLD键】2秒左右，背光开启，再次长按则关闭，刚按下【HOLD】键，万用表会启用【数据锁定】功能，但是长按2秒后，【数据锁定】功能就会被取消，因此开关背光不会影响【数据锁定】功能哟~ 单片机，用的是STC15L104E，之前觉得好玩，买了好多，做些小东西还是很好用的，后面有时间再去找点更小的单片机来玩玩~ P3.4（1脚）控制 N沟道 MOS管，小七用的是 SI 2302，MOS管 控制LED的导通，LED接有150Ω的电阻限流。

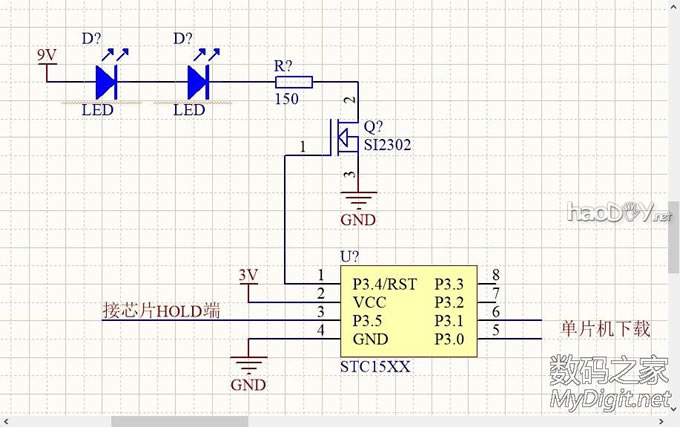

电路接法如下，对了对了，画原理图时疏忽了，在N MOS 管的 G极（1脚，也就是左下角）那里要接个10K的电阻到地（GND），不然万用表关闭了，单片机掉电，N MOS失去单片机的控制，可能会意外导通，所以栅极要用个10K电阻接到地，防止意外导通。

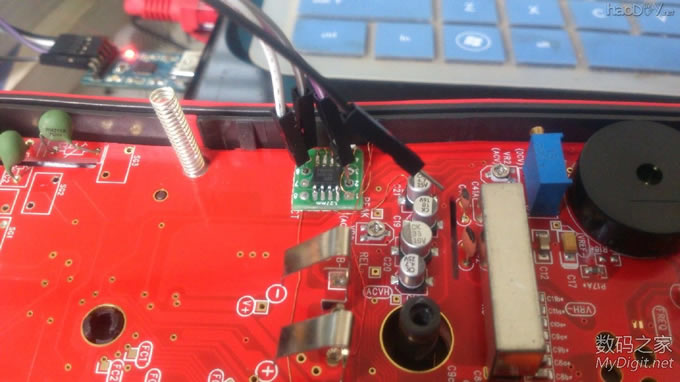

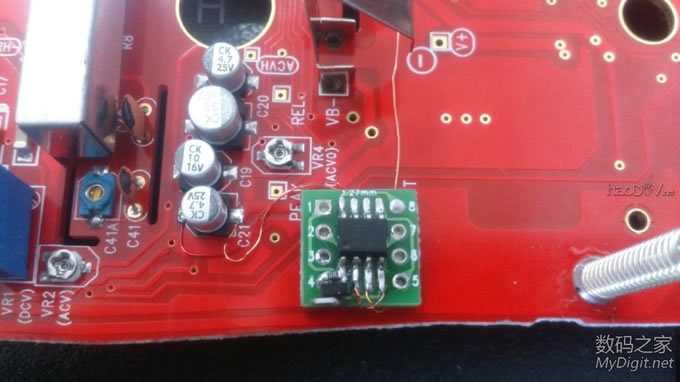

单片机从万用表的3V LDO那里取电，3V在那里呢？看到这些贴片电解电容了么？它们就是3V LDO 的输出电容 ，找了一个顺眼的取电。

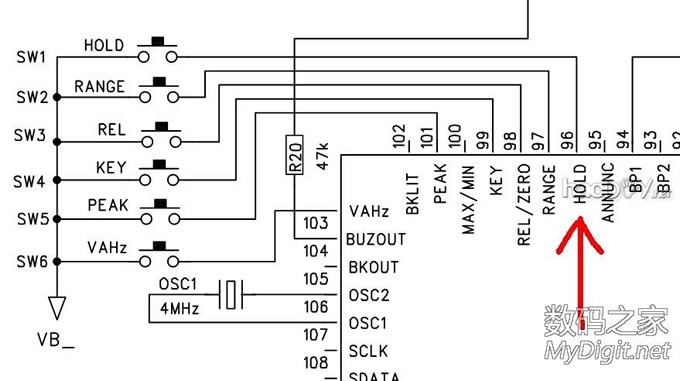

【HOLD】 键在那里？？在这里：

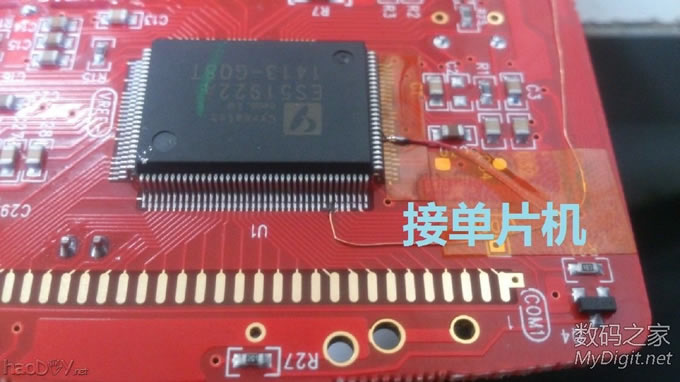

单片机的P3.5（3脚）是信号输入端，接到万用表主芯片的 HOLD 引脚上（从右往左数第7个引脚）。为了不影响原来的电路，P3.5已经设置为【高阻态】。

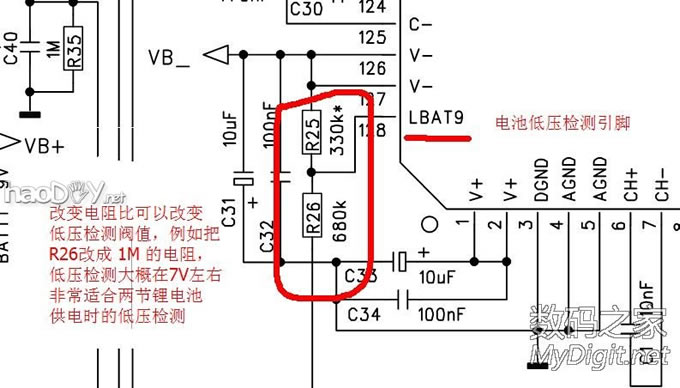

如果想要改低电压的检测阀值，可以改这里~
改装好后刷入程序

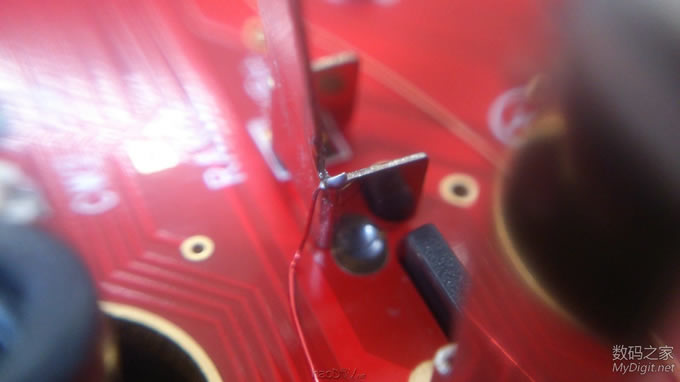

所有的改装、接线都是在有焊点的焊盘上连接的，就连LED的取电都接在了电池弹片的隐蔽处，即使某天万用表坏了，把所有的线都拆下来，也不会留下任何改装过，焊接过的痕迹哟~

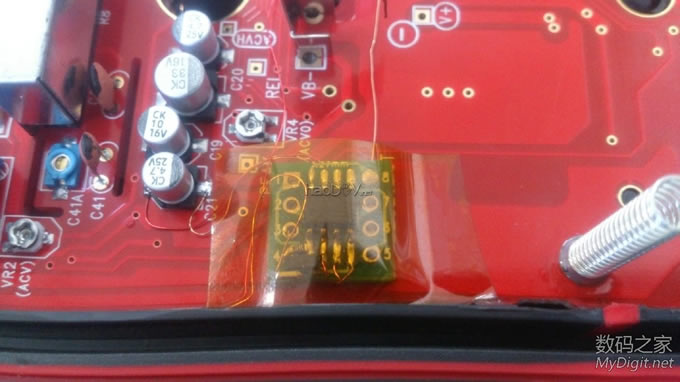

再贴一个不会留下残胶的高温胶布固定住

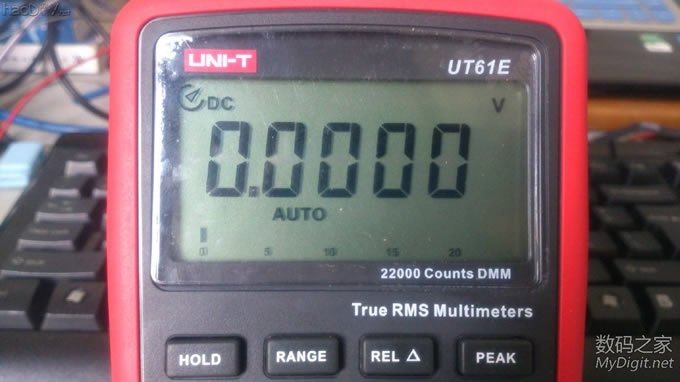

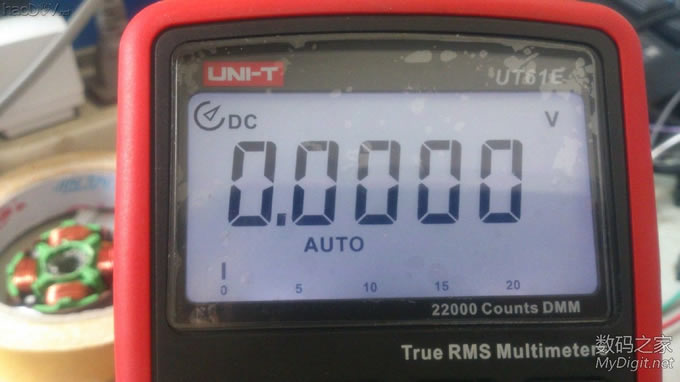

下午，不开背光的情况，不插数据线，万用表启动【自动关机】功能
下午，长按【HOLD】键，开启背光的效果。

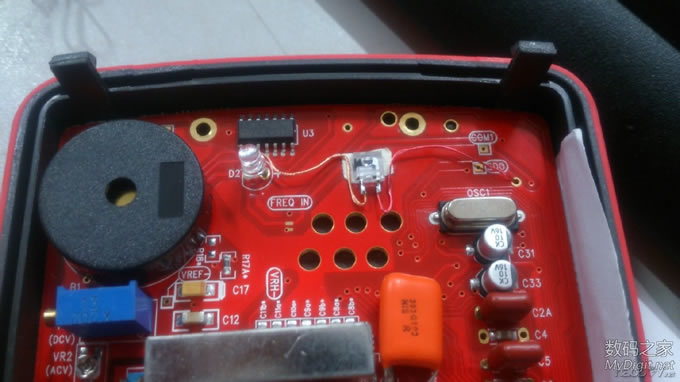

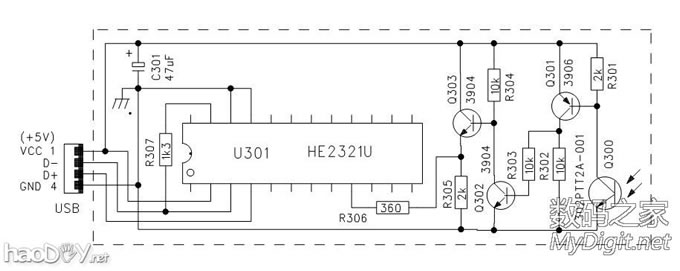

下面是DIY万用表USB数据线了，厂家配的是串口数据线，但是笔记本没有串口呀，所以要DIY一个小电路接到USB转串口模块上，这样就方便笔记本使用了。仔细研究了一下厂家的USB电路图，感觉就是一个信号放大电路，有光时输出0，没有光时输出1 厂家的USB模块电路

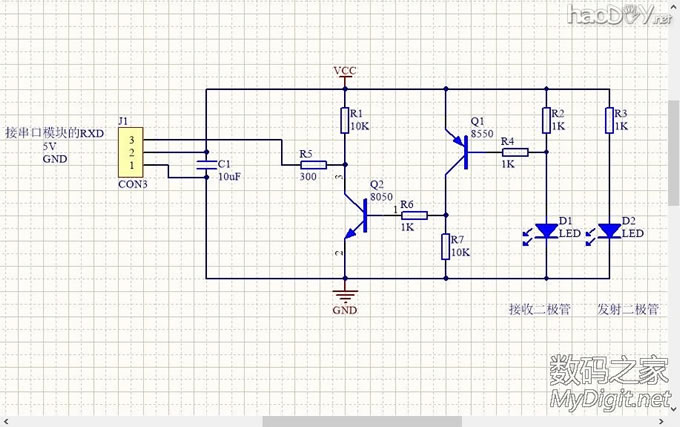

照着【有光时输出0，没有光时输出1】用三极管描了一个，图中R4，R6可以短接，10K什么的要求不是很严格，接收二极管那里（光电二极管），如果发现不能用，那可能是接反了，把它反过来应该就能用了。

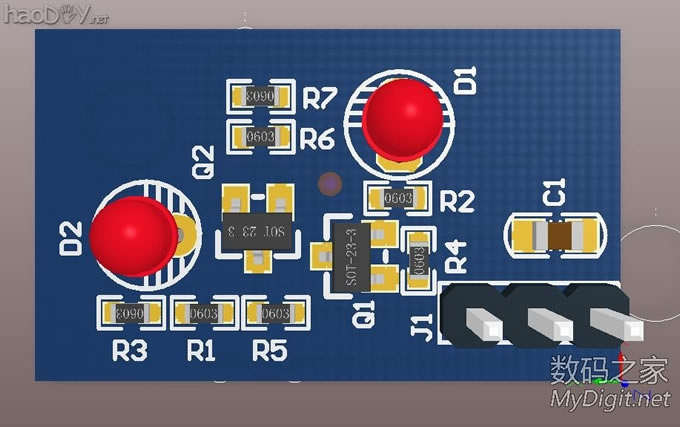

PCB预览图

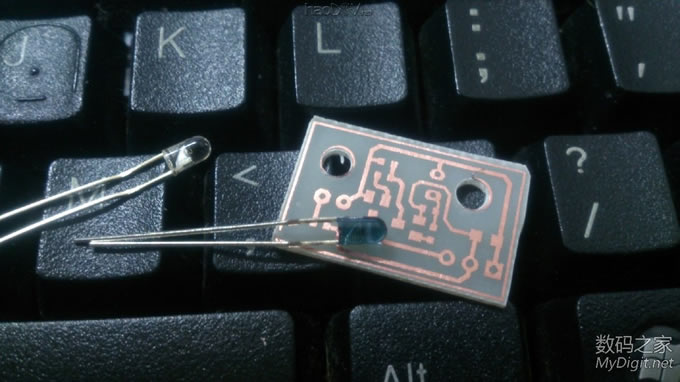

去玩智能小车的同学那里拿了一个红外对管，然后腐蚀了PCB，焊接~

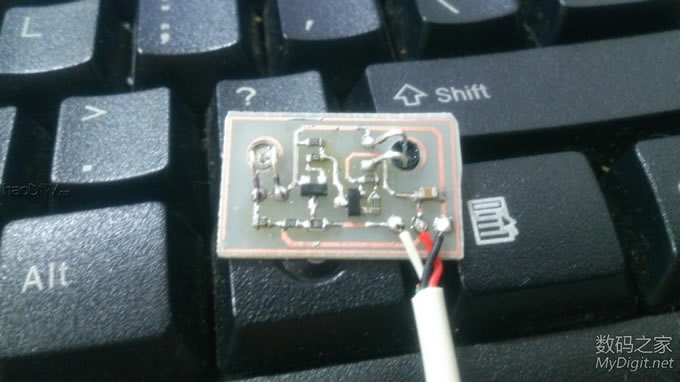

焊接完毕

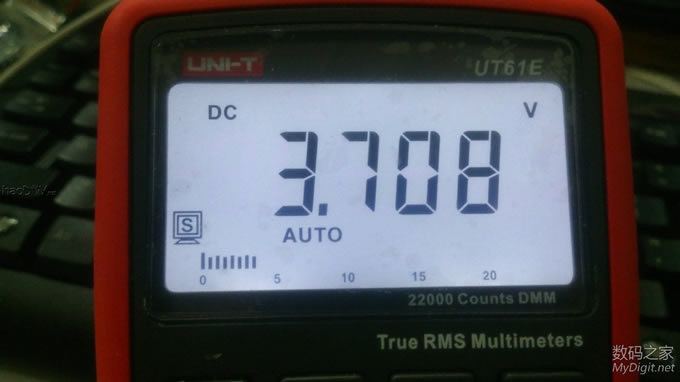

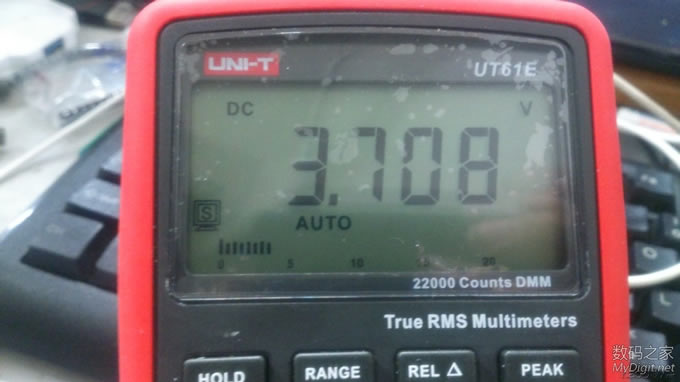

测量一个锂电池的电压，晚上。
看吧，有背光是不是更方便，读数更清晰？

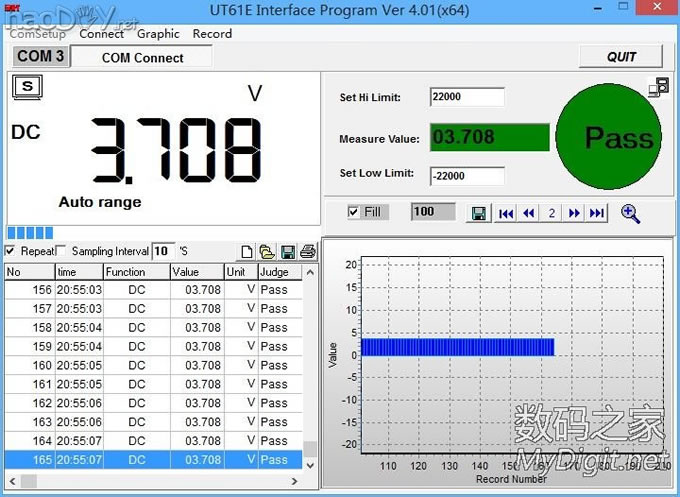

连接电脑上位机，正常~对了，电路的信号输出（TXD）接到 USB转串口模块（比如PL2303、CP2102等模块）的RXD引脚上，连接时依旧用 COM 口来连接，不是USB哈~
附原理图，源程序，以及编译好的程序，热转印的PDF打印文件（方便没有装AD软件的同学） (责任编辑：admin) |
