这种版本数量相对偏少，和第一种其实差不多，也加了短路保护。风扇多不是温控的，通电就自行启动强制散热。

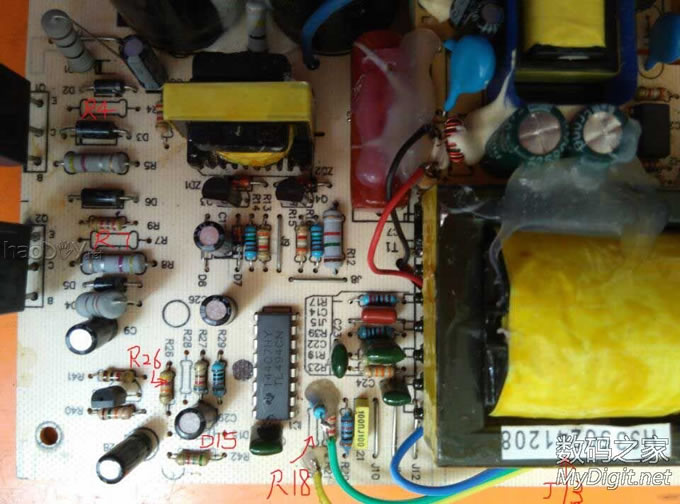

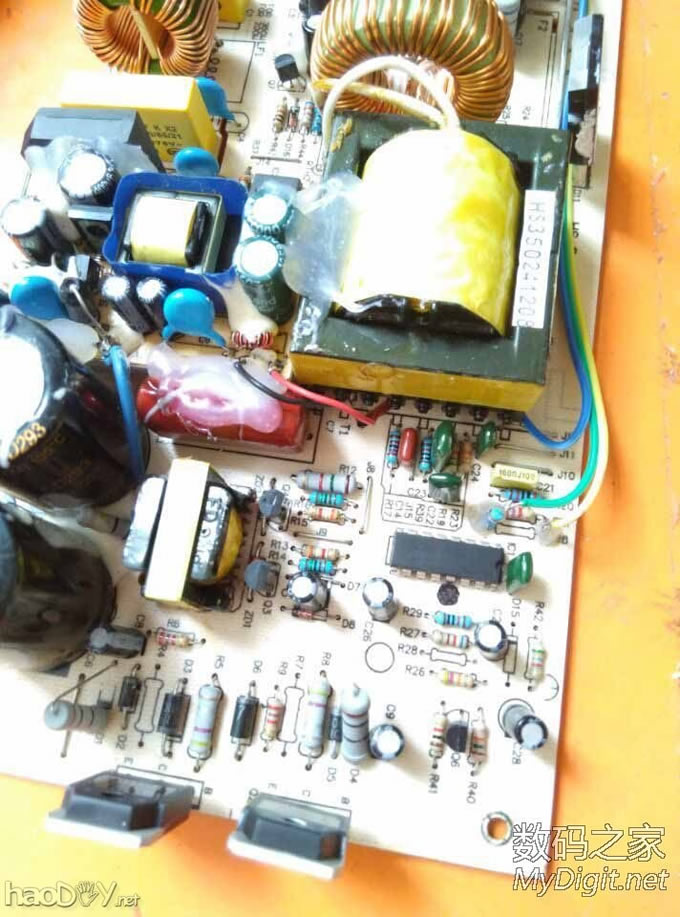

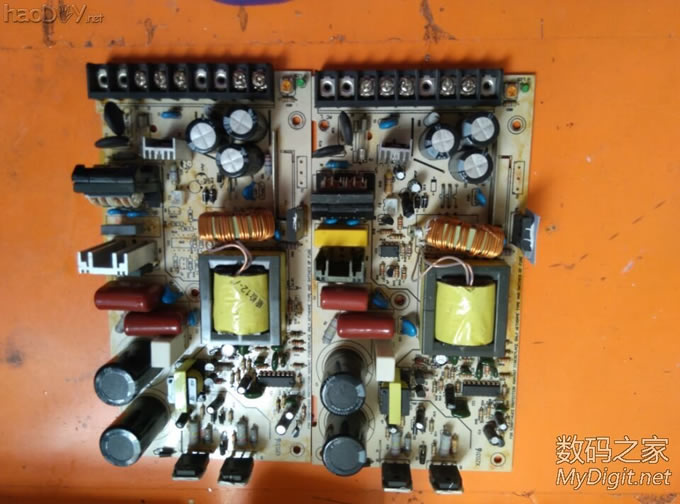

更改的方法自然也和第一种一样，仅仅是原件编号不同。先看下整体的概貌,开关管用的是13009，比较熟悉常见的管子

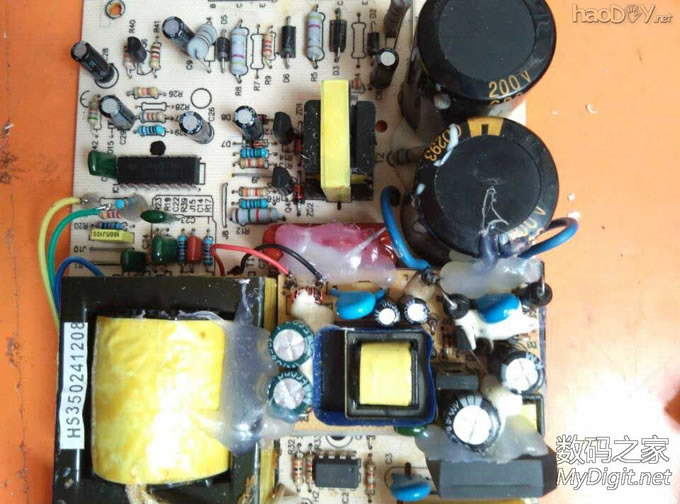

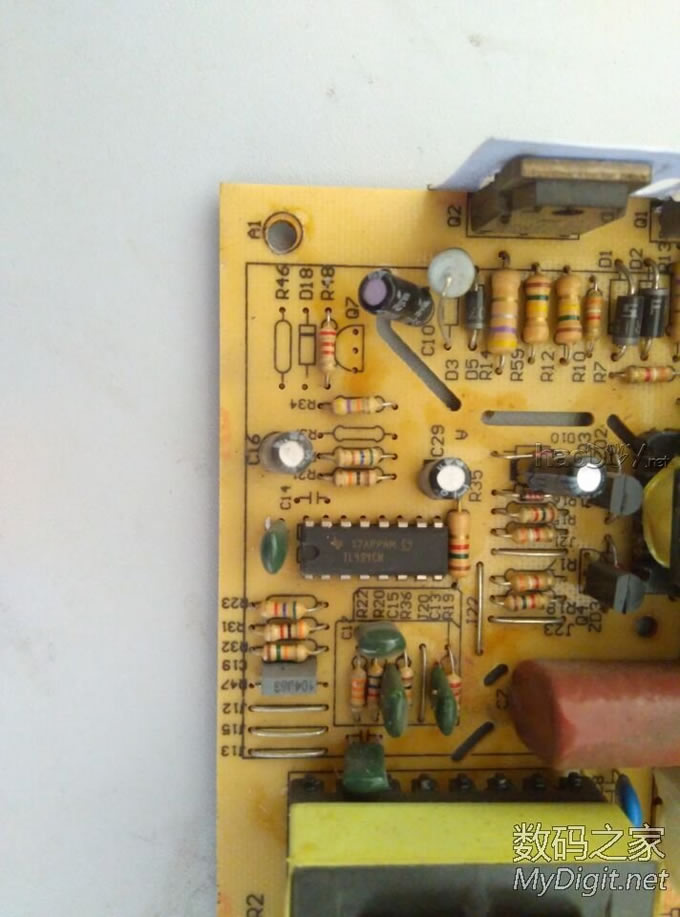

详细说明下需要动的原件：

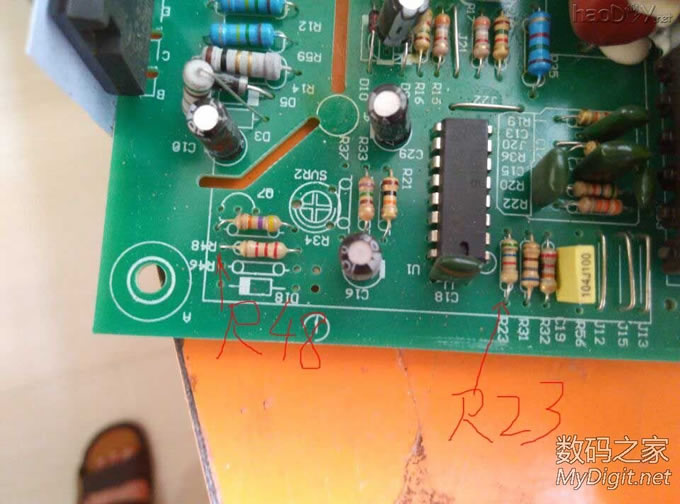

1、R34挑起来接调流电位器，如果需要调流，不需要挑起来

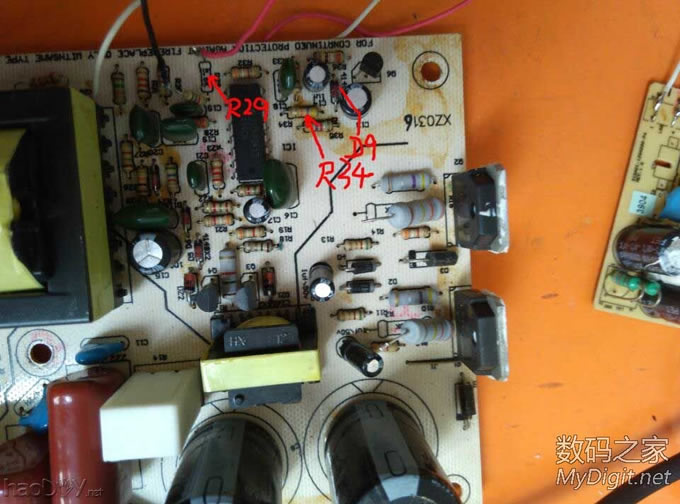

2、R29挑起来，改3.9K，接调压电位器

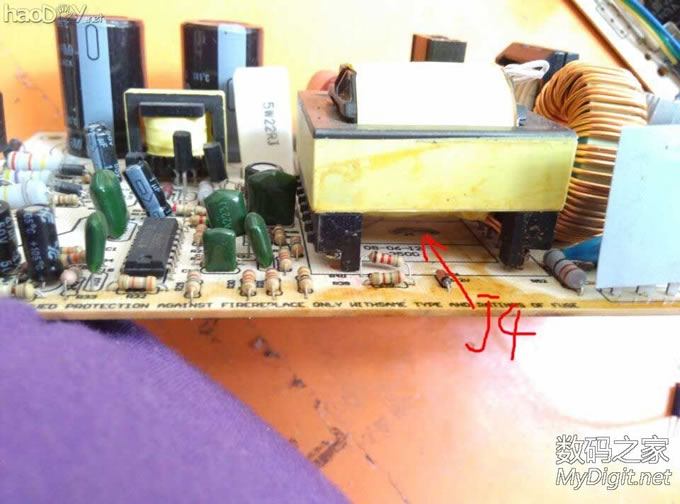

3、J4挑起来，接独立供电给494供电

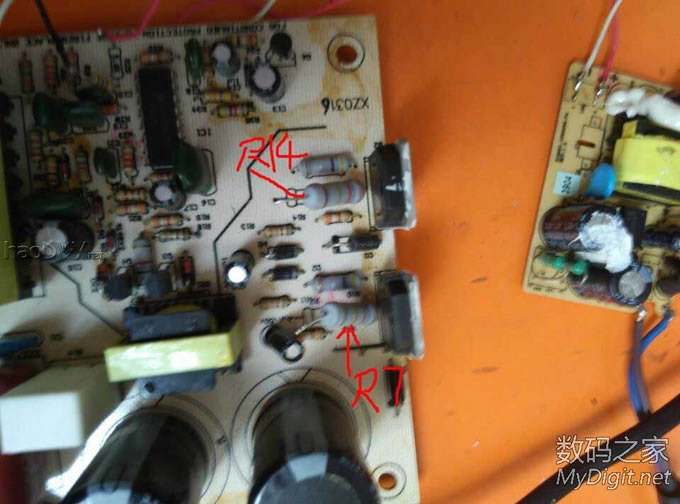

4、拆掉R7，.R14，也就是自激电阻，识别的方法很容易，就是这两个体积最大的电阻，阻值330K

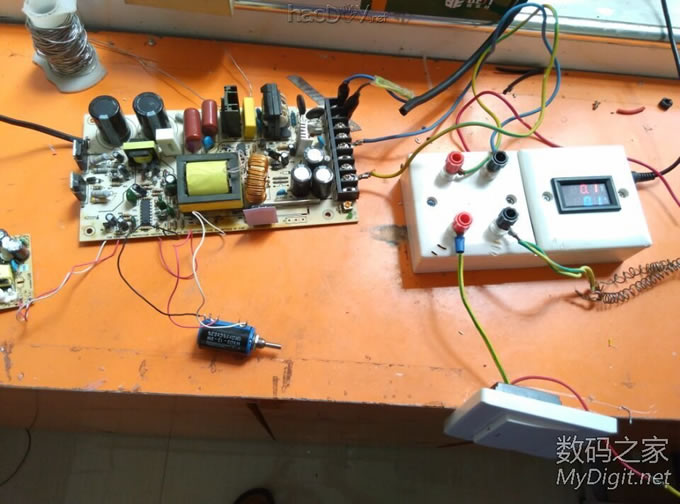

顺手改了一个，就这么随便的接线了，试了下，也不加什么电容，没有自激，高低压空载，带负载，没有自激，就我个人的感受，真比ATX改可调简单多了。一改就成功。
看看改的这个：

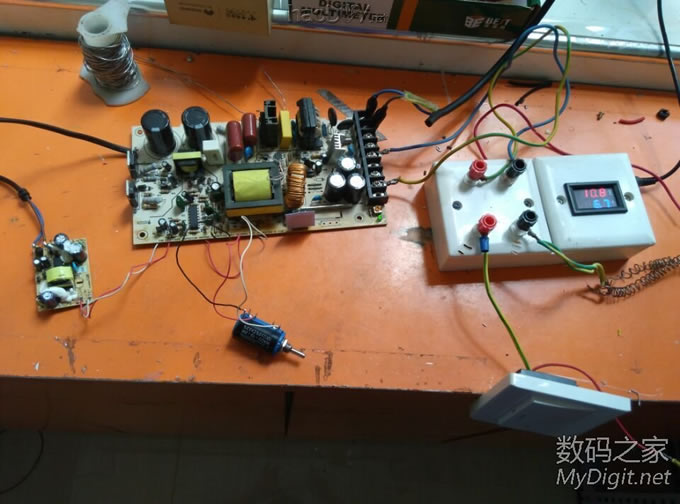

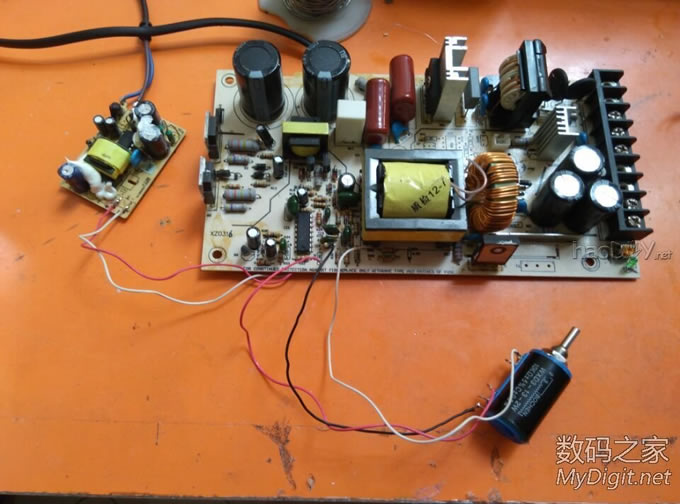

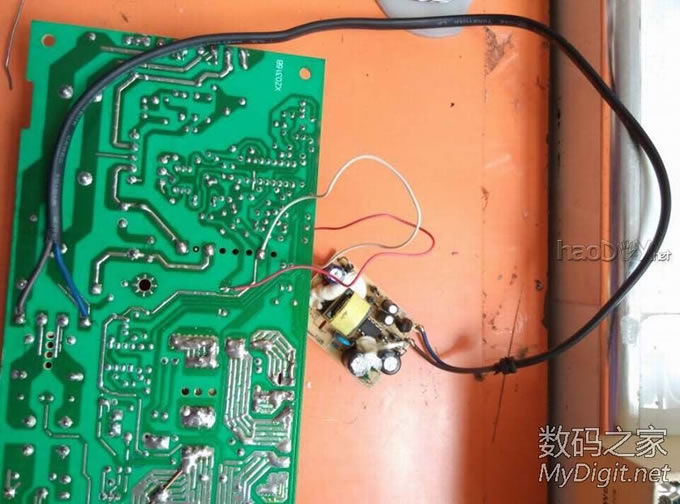

接上外接电源给494供电（J4跳线已经挑起来），外接电源的供电直接取自全桥整流两端，因为小电源板自带整流，所以这里不分正负。当然13V的低压正负极千万不能接反了！！！！！


接电位器的线，挑起来R29


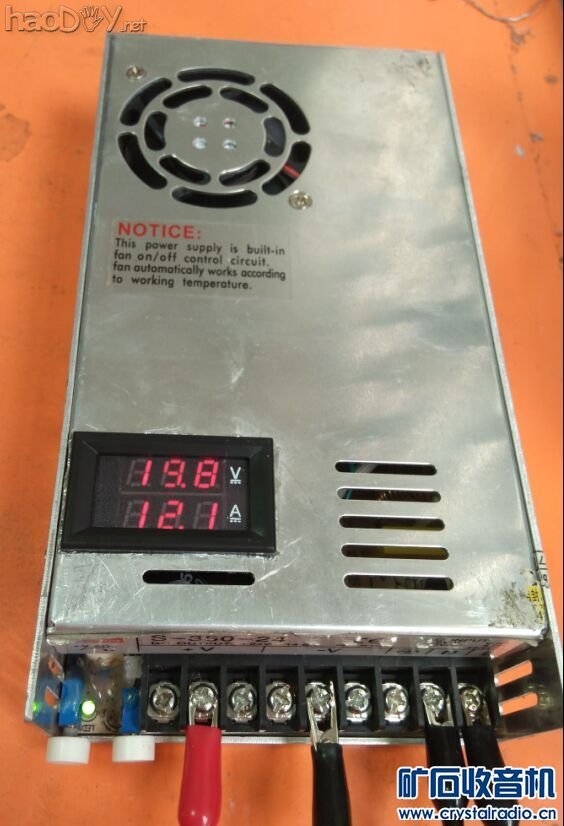

接上负载，调压的情况






三个分类版本的调压调流至此全部发完。需要改的坛友们，可以参照这三种板子，进行改吧。折腾无极限，是一种快乐。


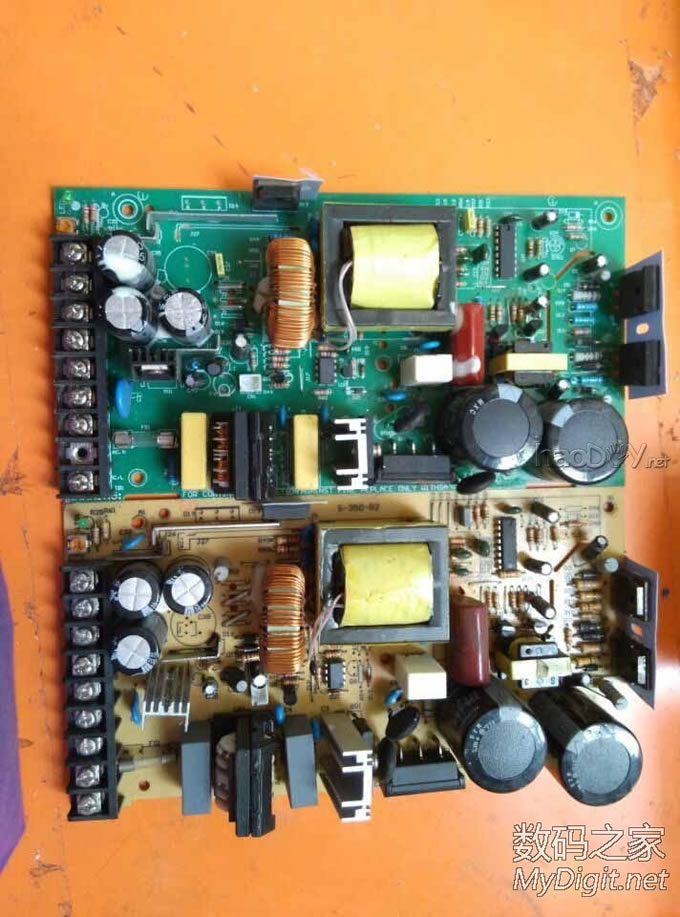

后记： 其实这三种版本，也基本涵盖了市面大部分这种规格电源的常见板子型号，虽然这种类型的电源很多品牌，但是中国电子产品的设计互相抄袭，所以基本上板子就那么几种。
     更改这个电源之前，其实我也大家也一样是个小白，对494的原理一知半解，但是改到现在成功改了20多个了。还是对494不懂，只知道1、2脚电位变化会改电压，15脚电位改变会改变电流。4脚会控制494关掉输出。更改过程中，因为一次装进去，居然忘记把开关管的绝缘片装上，就上了螺丝，结果一通电，很快砰的一声保险爆了，测量开关管、全桥击穿变成导线了，更换后无输出，最后发现还有一个二极管开路，换后正常输出。其他都是一次成功。

我没有发什么具体的电路资料，我自己也是小白，一看到电路图，找原件还行，但是再去核对板子上的元件就头大，晕晕乎乎的。所以只发怎么改了。第一个更改得到了论坛的网友kangdage的指点，在此深表谢意。
