接上贴被吊销驾驶证改电瓶车为锂电池并改了液晶显示

时间:2017-07-08 13:49来源:数码之家 作者:离线数码家园 点击:
上贴庆祝终于有了专职驾驶员,做个野炊炉http://bbs.mydigit.cn/read.php?tid=1916098不过最新消息,现状为扣证6个月再做野炊炉(柴气炉)火力猛的不要不要的http://bbs.mydigit.cn/read.php?tid=1952014 由于住在郊区,公交车少,现在又不能开车,就动了把电
上贴庆祝终于有了专职驾驶员,做个野炊炉http://bbs.mydigit.cn/read.php?tid=1916098  不过最新消息,现状为扣证6个月
再做野炊炉(柴气炉)火力猛的不要不要的http://bbs.mydigit.cn/read.php?tid=1952014


     由于住在郊区,公交车少,现在又不能开车,就动了把电瓶车改为铁锂电池的念头,随即就留意锂电池了,当然新电池是买不起的,看到了隔壁论坛的二手通信基站的后备电池,从电池显示状态的来看电池还是很不错的。循环2次,容量也不错,日期也很不错16年的,话不多说,上图才是硬道理。
接上贴被吊销驾驶证改电瓶车为锂电池并改了液晶显示

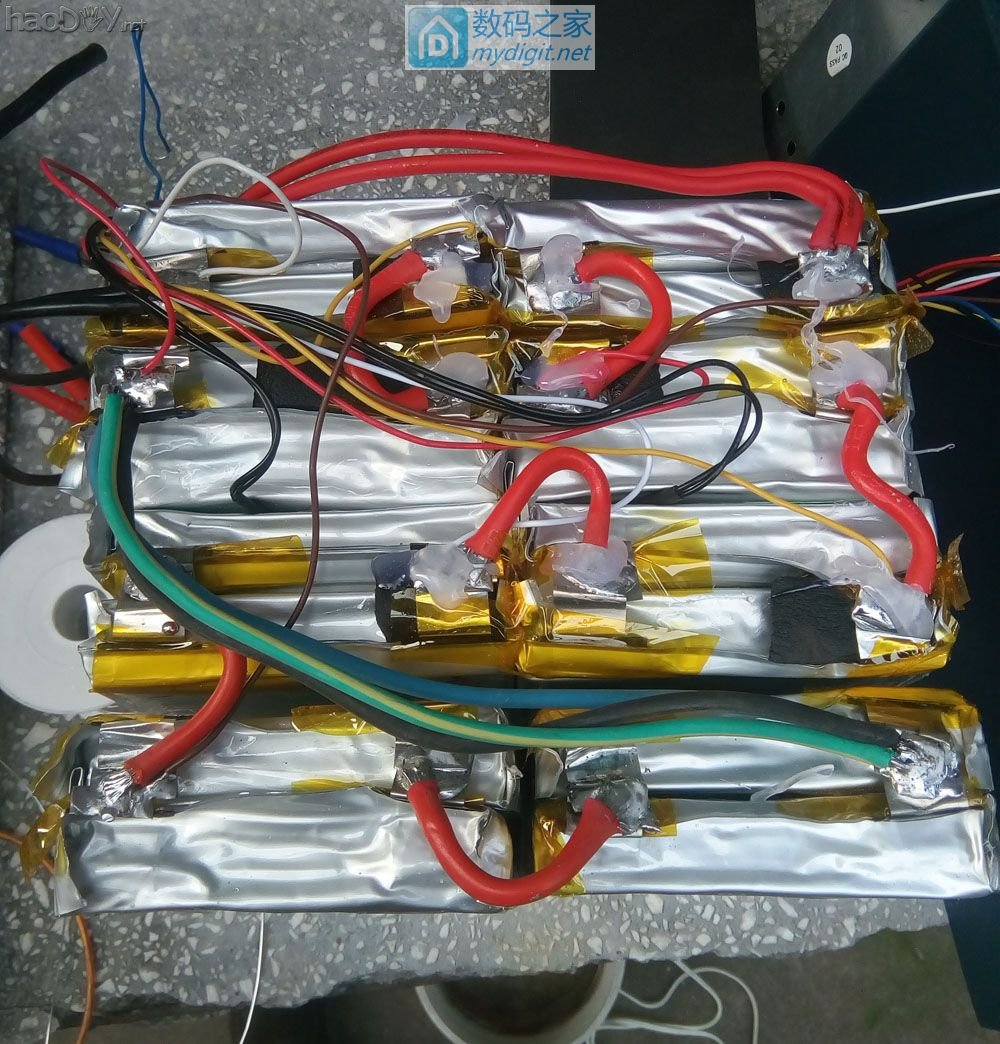

主角  拆开的电池组
接上贴被吊销驾驶证改电瓶车为锂电池并改了液晶显示

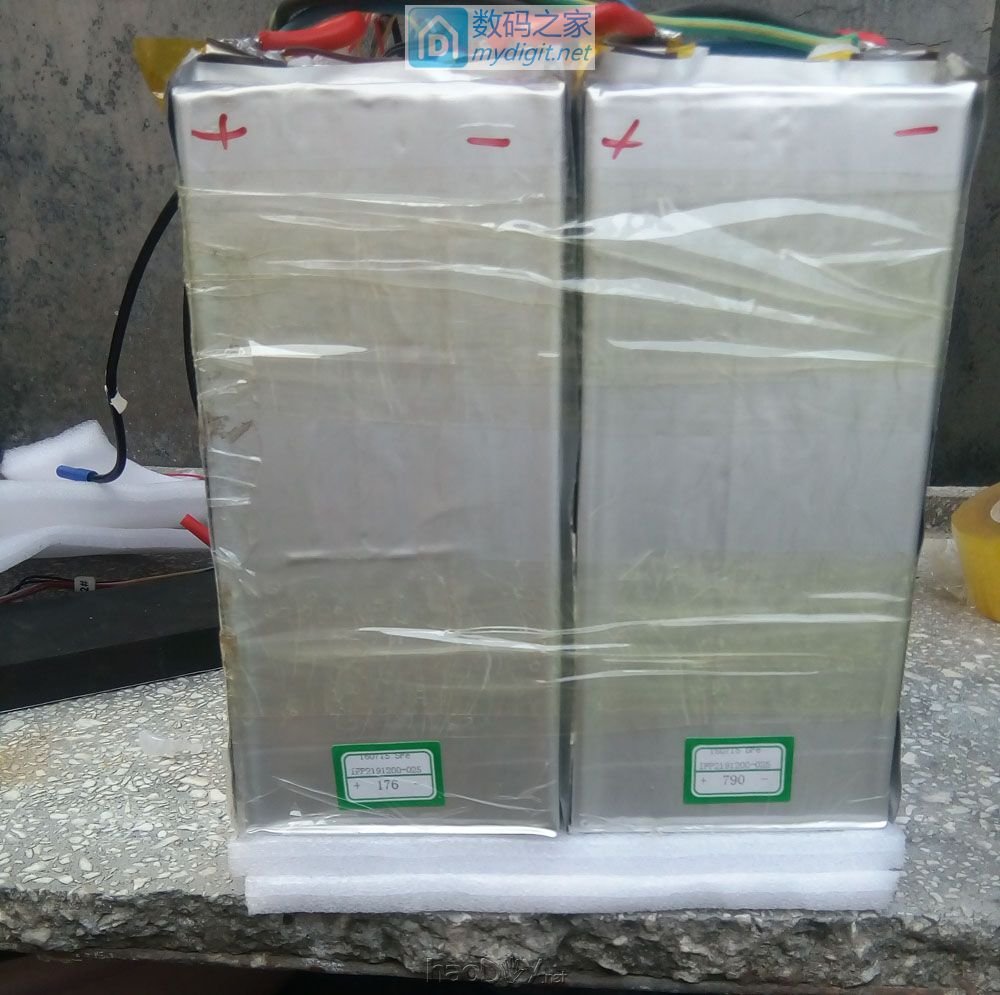

重新组装了一下
接上贴被吊销驾驶证改电瓶车为锂电池并改了液晶显示

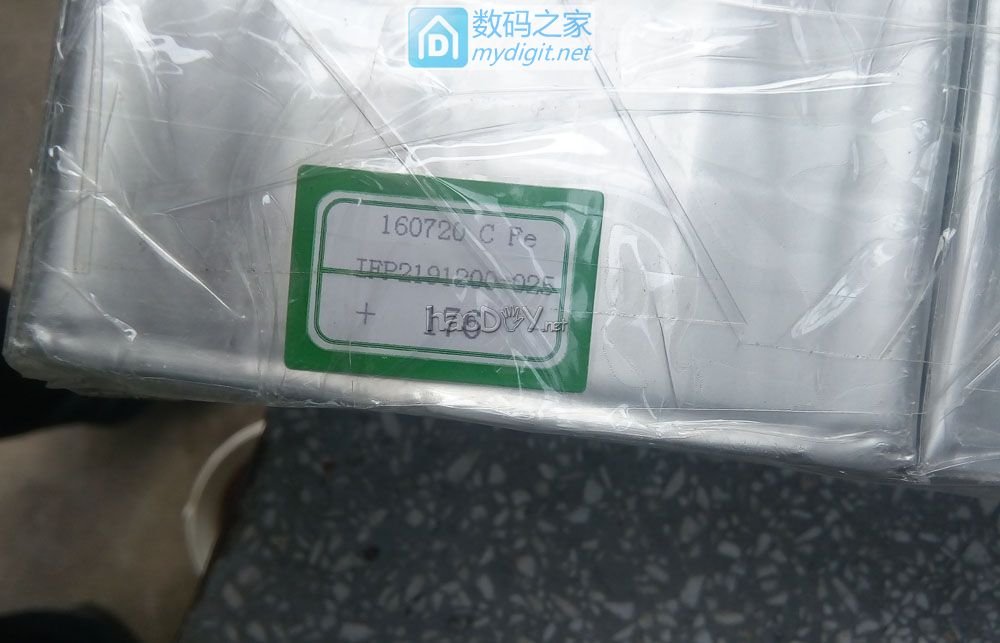

日期 160720
接上贴被吊销驾驶证改电瓶车为锂电池并改了液晶显示

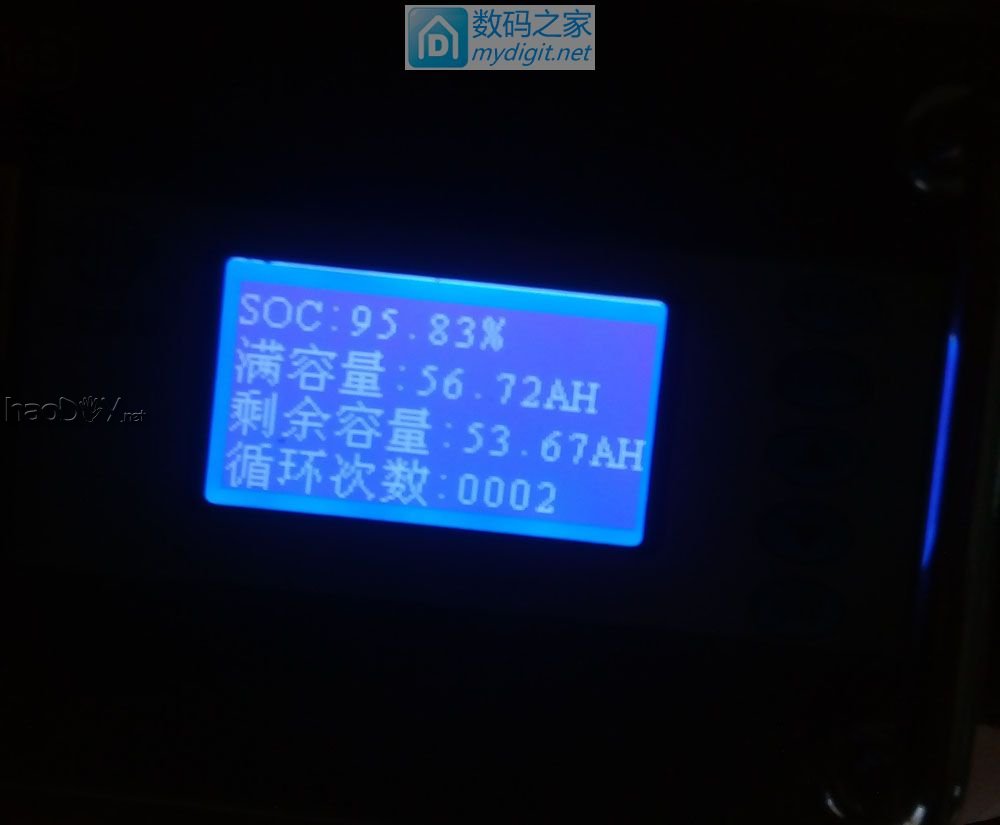

状态显示
接上贴被吊销驾驶证改电瓶车为锂电池并改了液晶显示

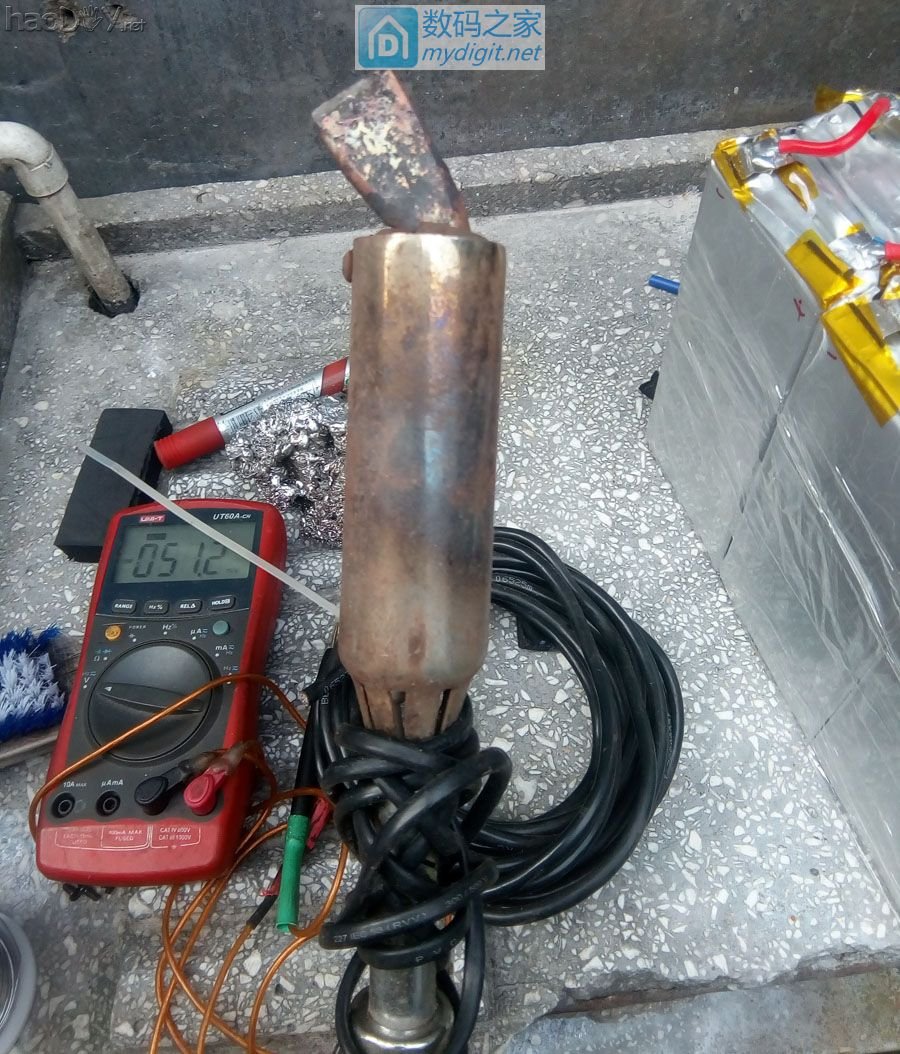

这家伙总算用到了
接上贴被吊销驾驶证改电瓶车为锂电池并改了液晶显示

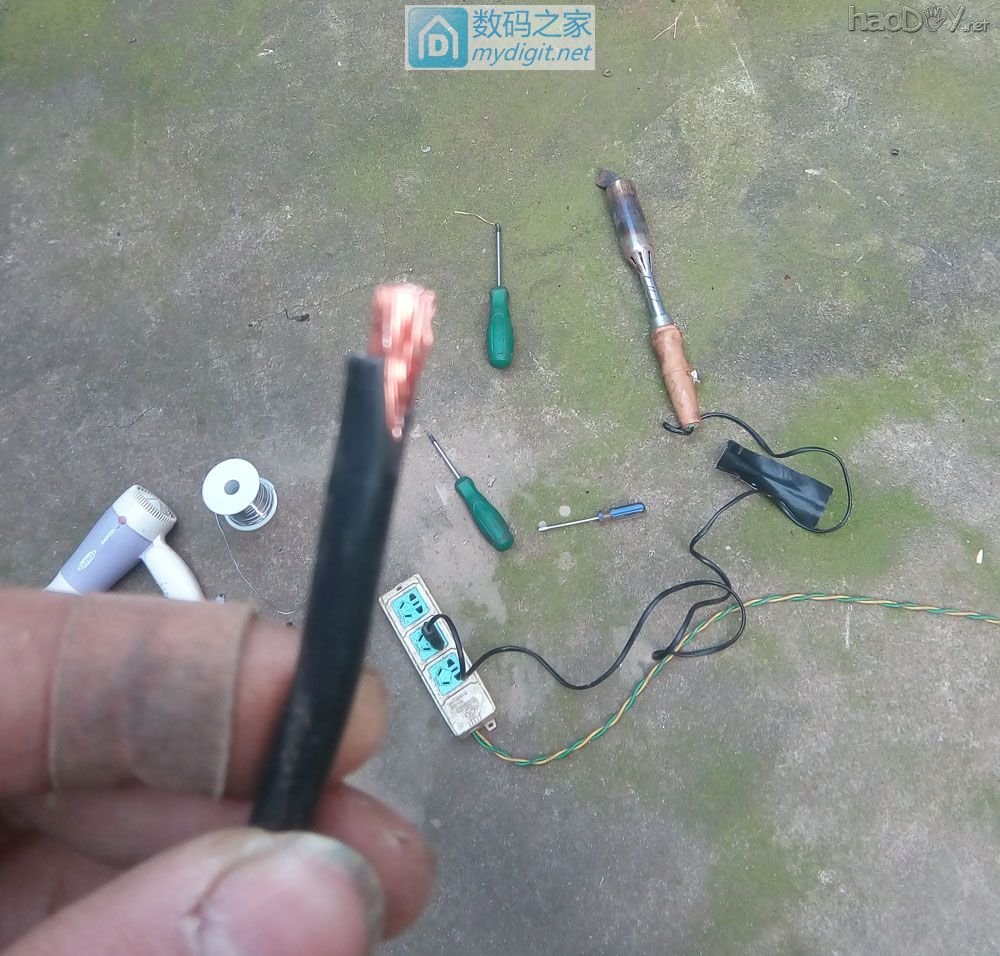

看看这线怎么样
接上贴被吊销驾驶证改电瓶车为锂电池并改了液晶显示
由于没有深度重组电池组,所以坐桶里放不下了,就放一组在后备箱
接上贴被吊销驾驶证改电瓶车为锂电池并改了液晶显示

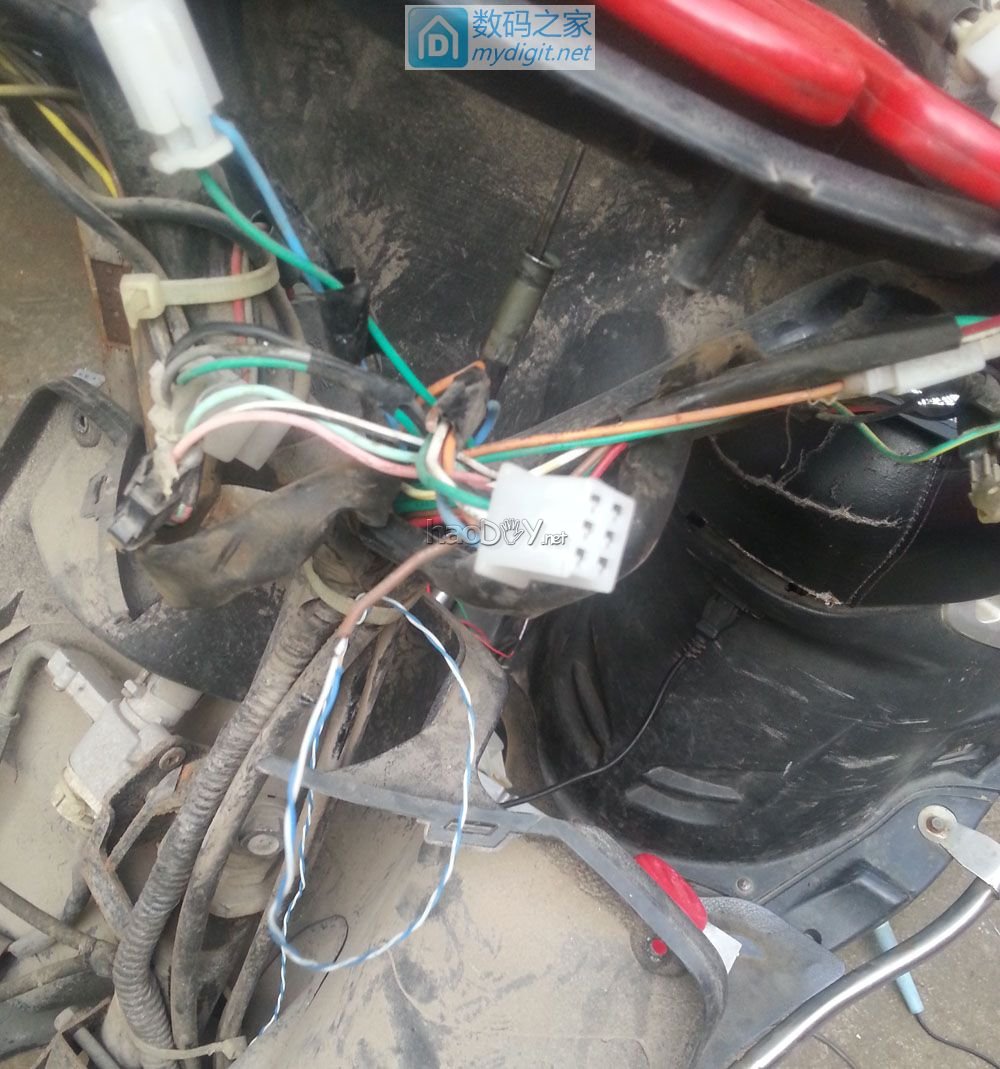

接线
接上贴被吊销驾驶证改电瓶车为锂电池并改了液晶显示

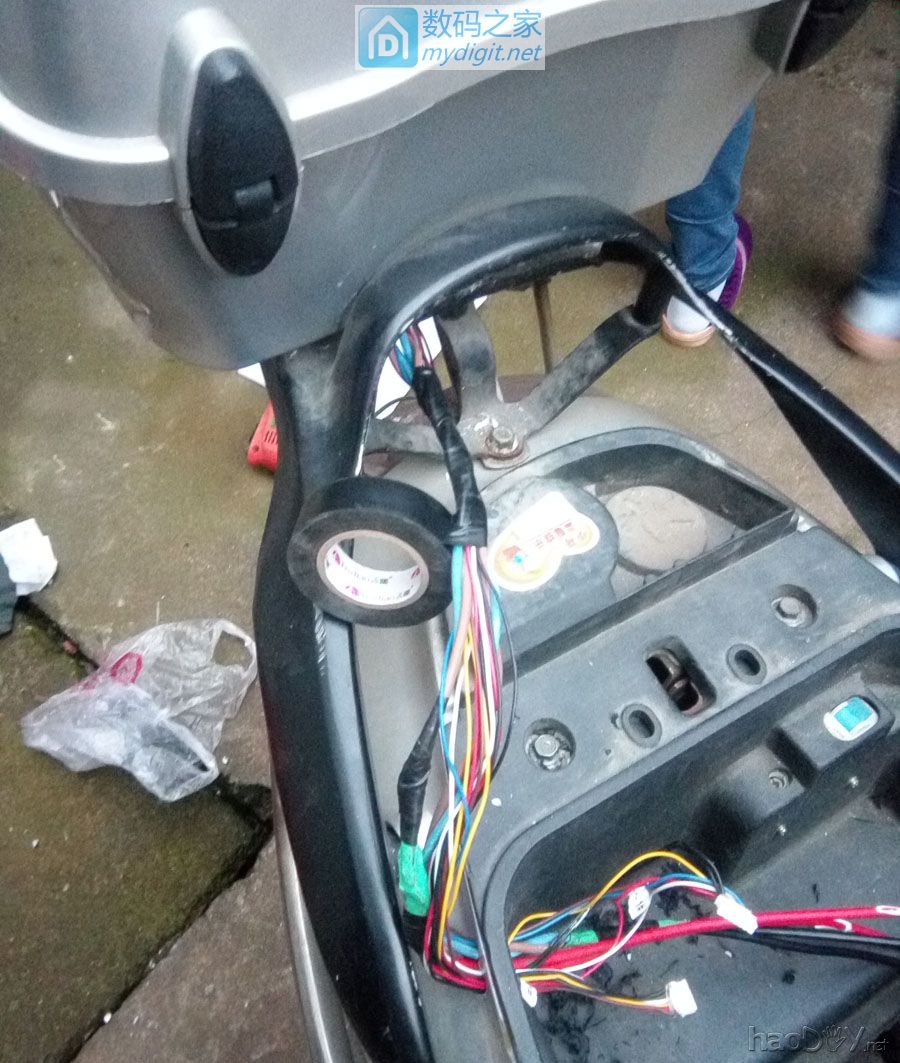

用电工胶布缠绕一下
接上贴被吊销驾驶证改电瓶车为锂电池并改了液晶显示

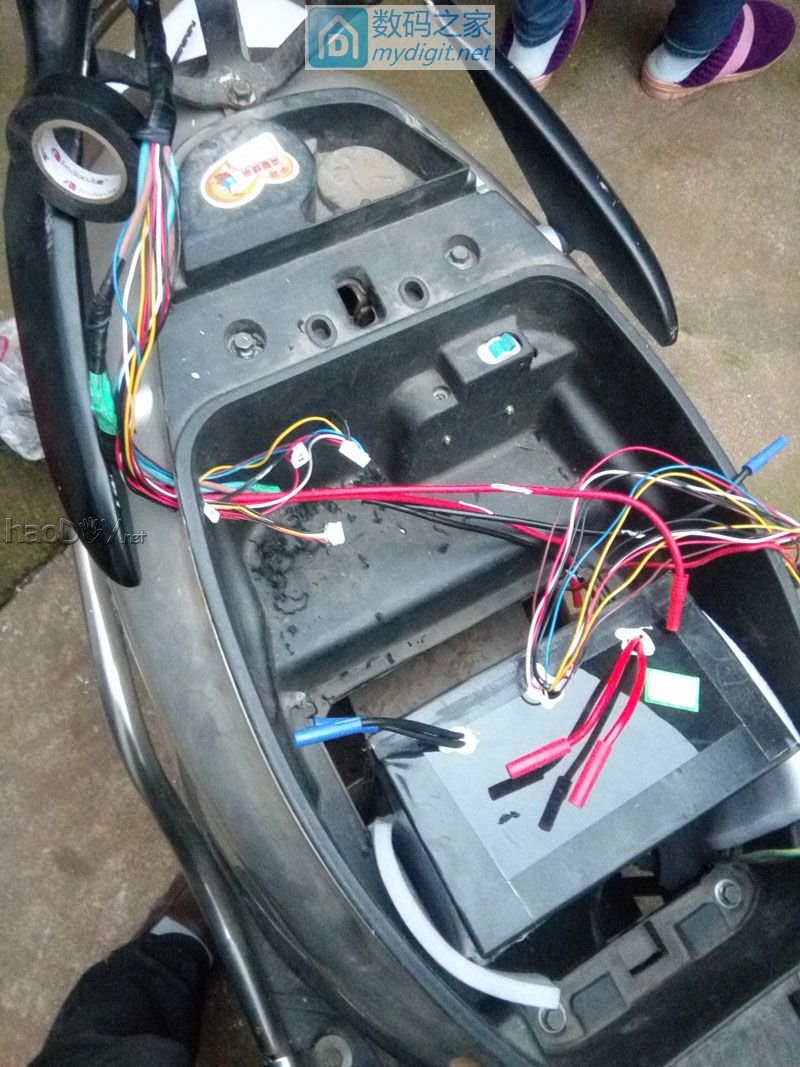

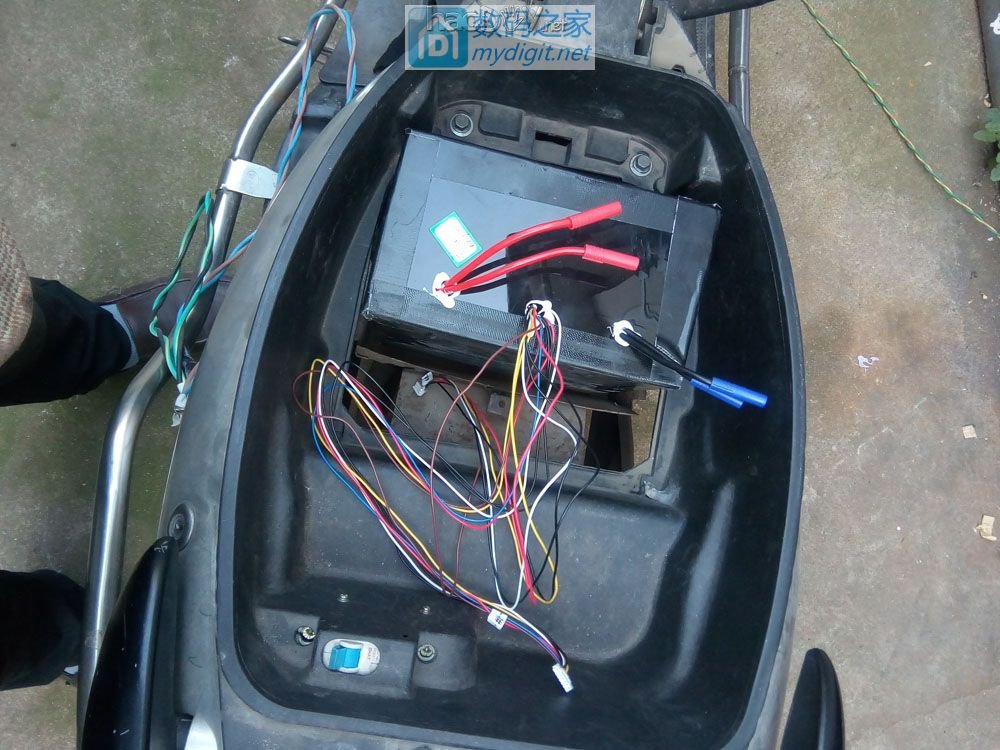

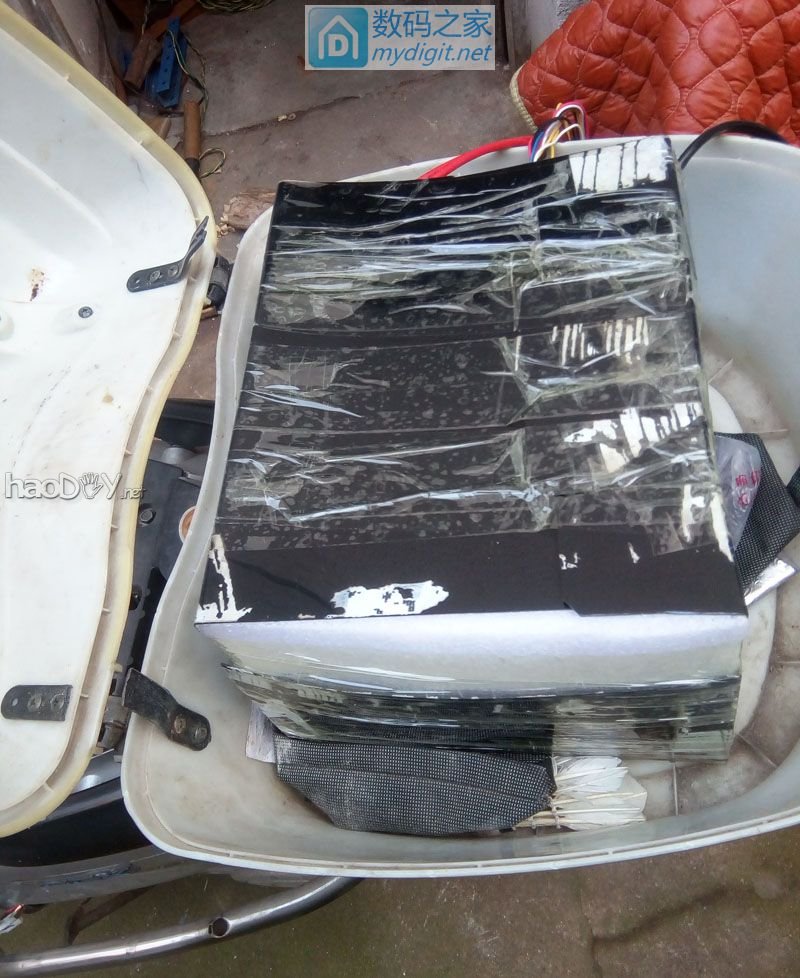

另一组放在坐桶里。
接上贴被吊销驾驶证改电瓶车为锂电池并改了液晶显示

这是液晶显示的主角
接上贴被吊销驾驶证改电瓶车为锂电池并改了液晶显示
这个是旧的,之前也改了个电压显示的
接上贴被吊销驾驶证改电瓶车为锂电池并改了液晶显示

总的来说接线是傻瓜式的,拔掉原来的插上新买来的就可以,
接上贴被吊销驾驶证改电瓶车为锂电池并改了液晶显示

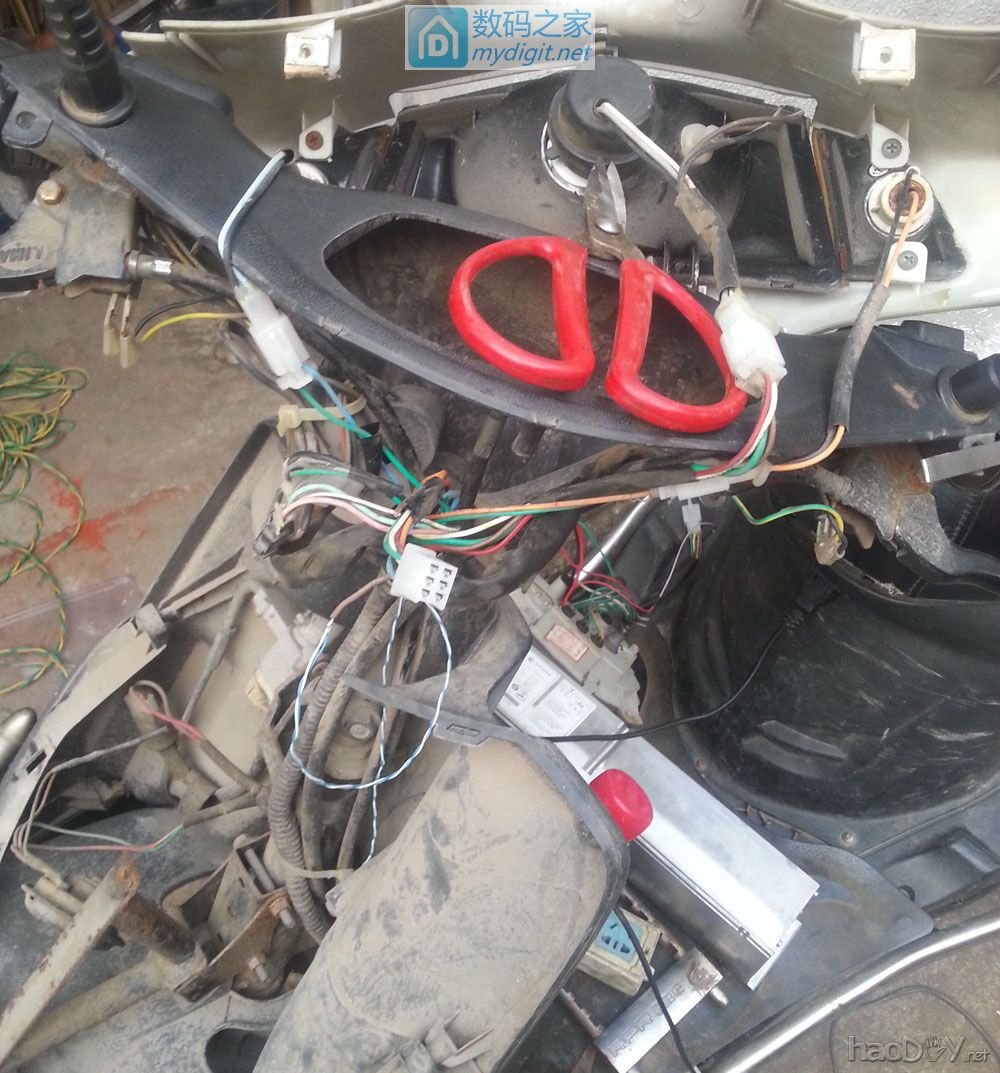

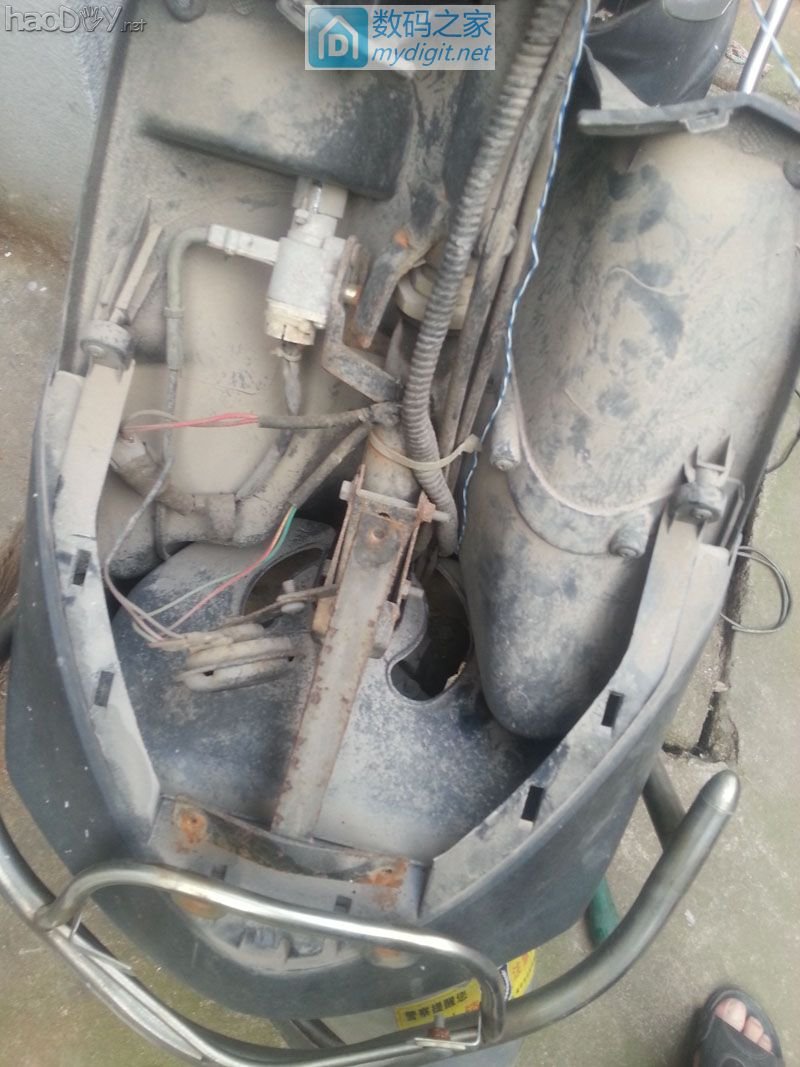

但是由于我的车的速度里程表是机械的,而新的是测霍尔或者电机相电的,这就需要拉一条线到控制器那边去了,这条线好不容易才穿过去
接上贴被吊销驾驶证改电瓶车为锂电池并改了液晶显示

穿下去了

楼下继续
接楼上
接上贴被吊销驾驶证改电瓶车为锂电池并改了液晶显示

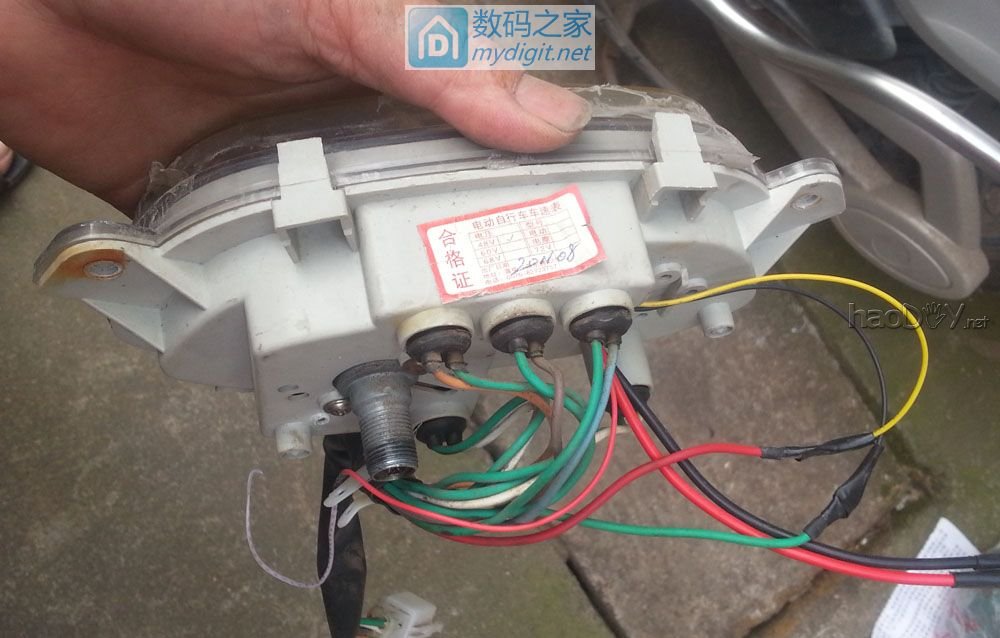

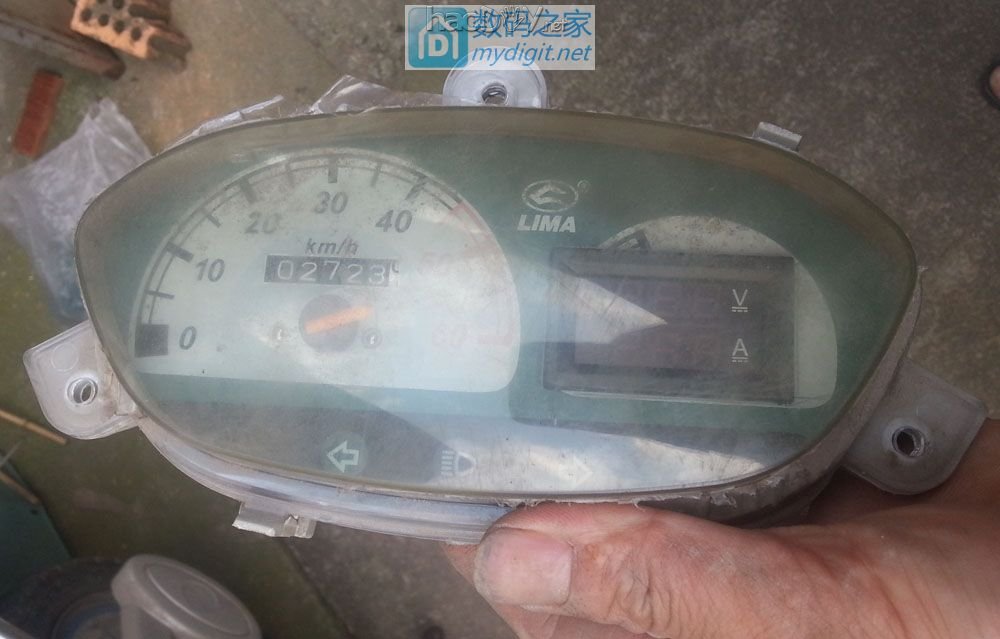

原来的仪表盘,也是加过电压电流表的,但速度坏了
接上贴被吊销驾驶证改电瓶车为锂电池并改了液晶显示

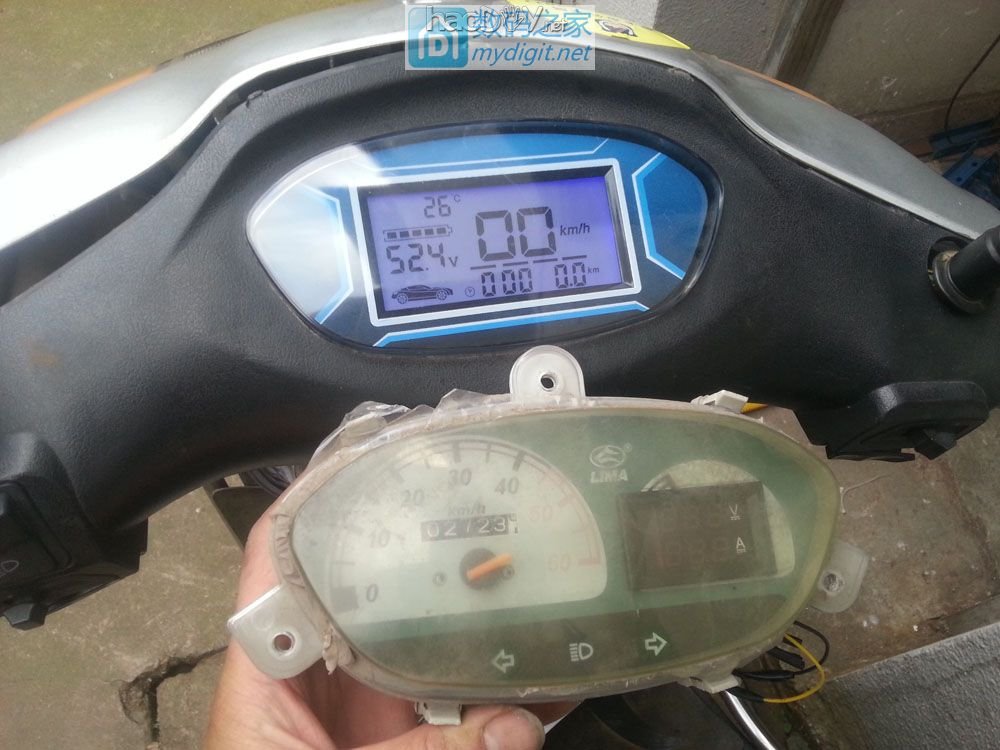

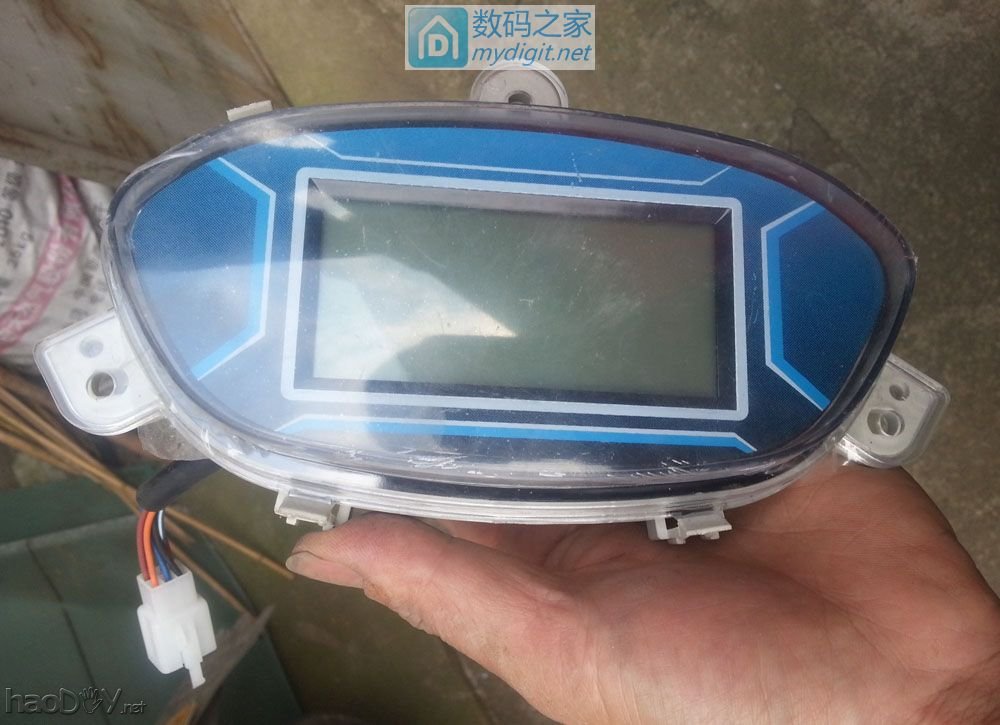

新买的液晶显示仪表盘
接上贴被吊销驾驶证改电瓶车为锂电池并改了液晶显示

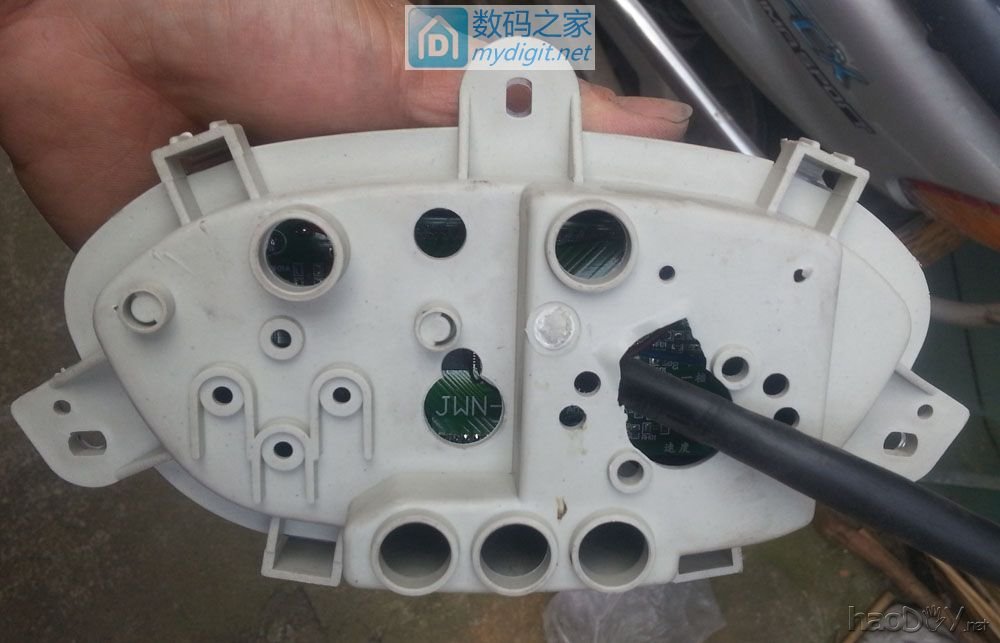

背面
接上贴被吊销驾驶证改电瓶车为锂电池并改了液晶显示

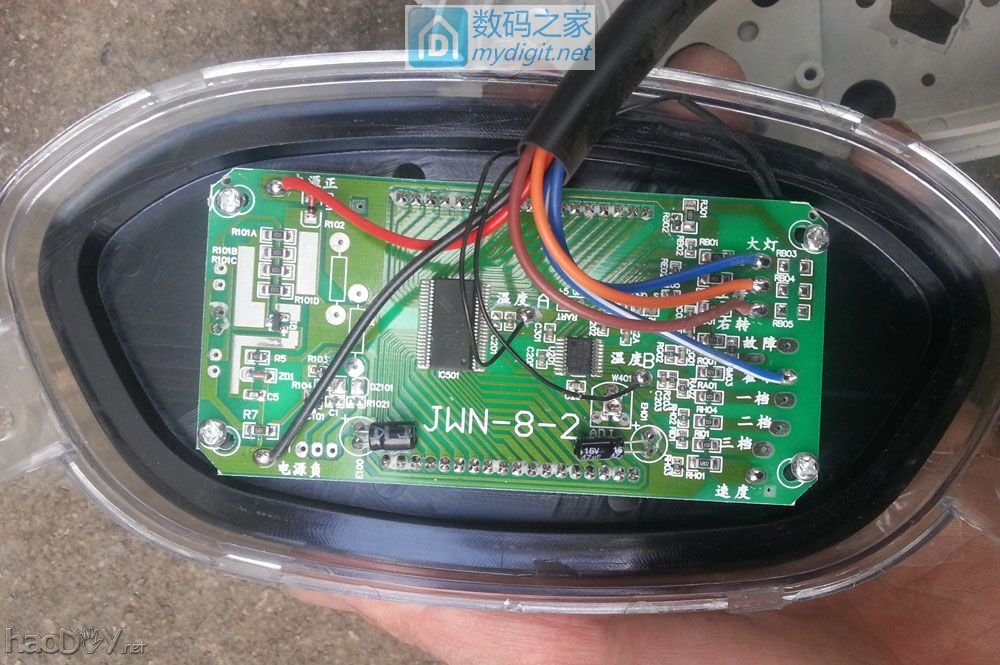

内部展示,并改了一下接线,买来的时候速度信号线是接在相线上的,我改接在霍尔线了,里面都留有焊盘的
接上贴被吊销驾驶证改电瓶车为锂电池并改了液晶显示

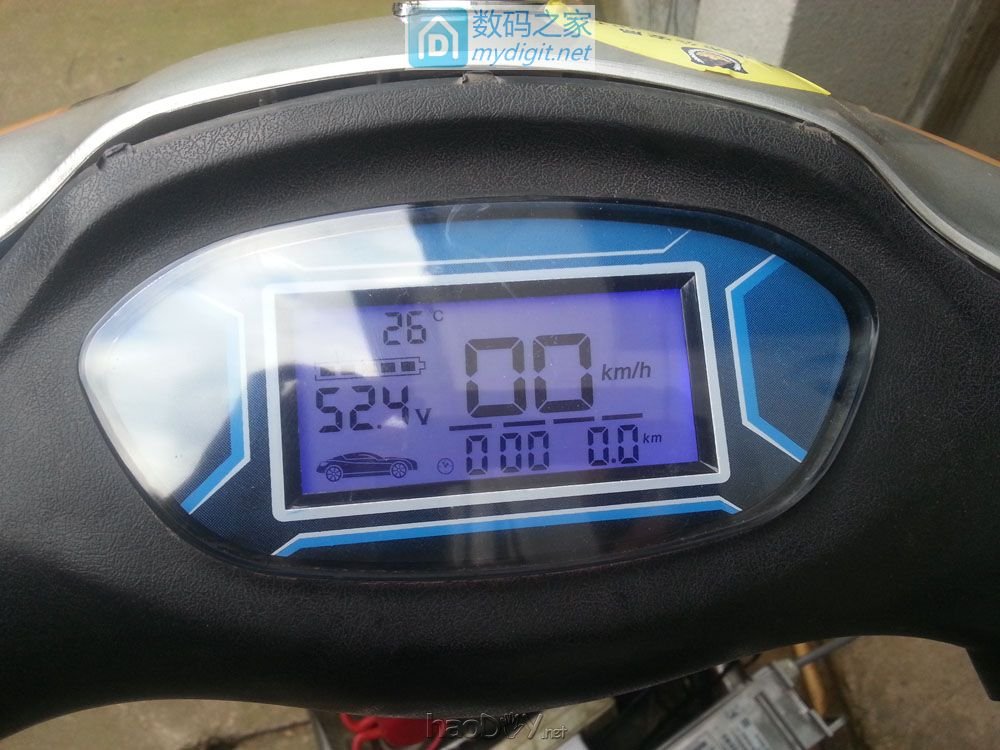

装好了
接上贴被吊销驾驶证改电瓶车为锂电池并改了液晶显示
赞一下
