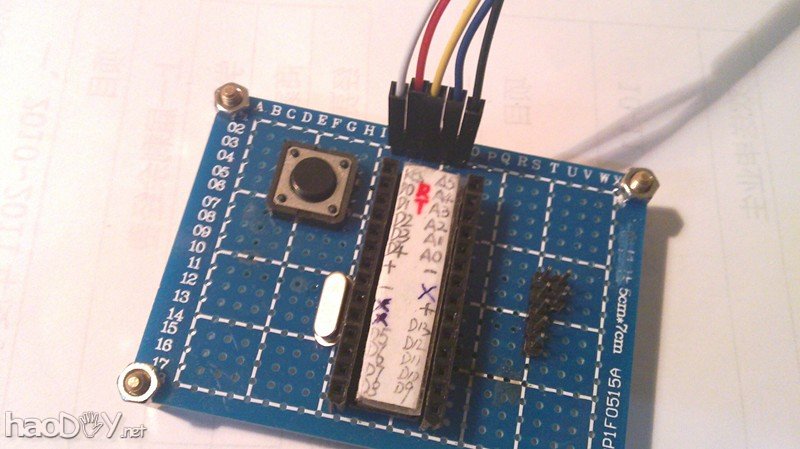

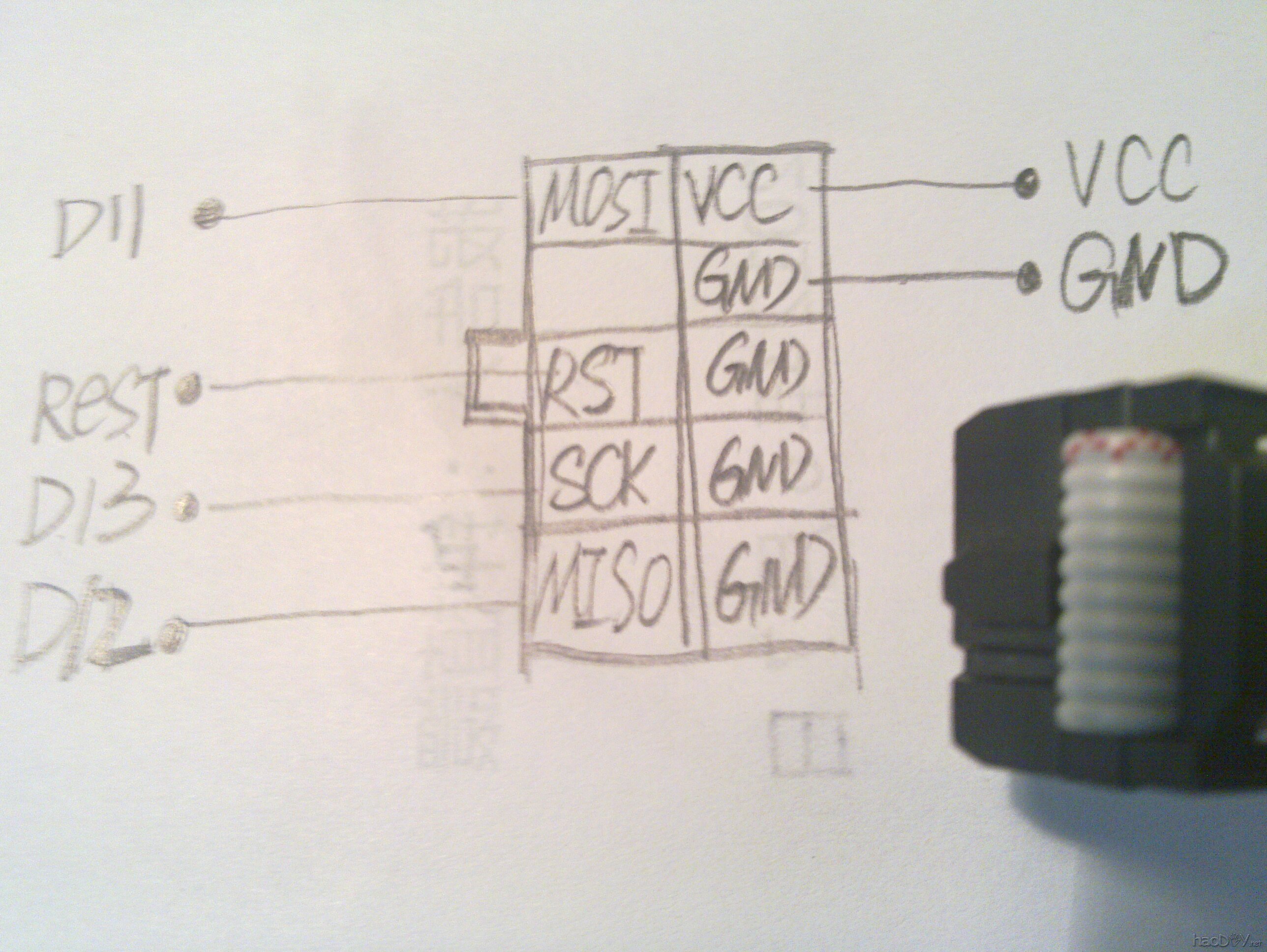

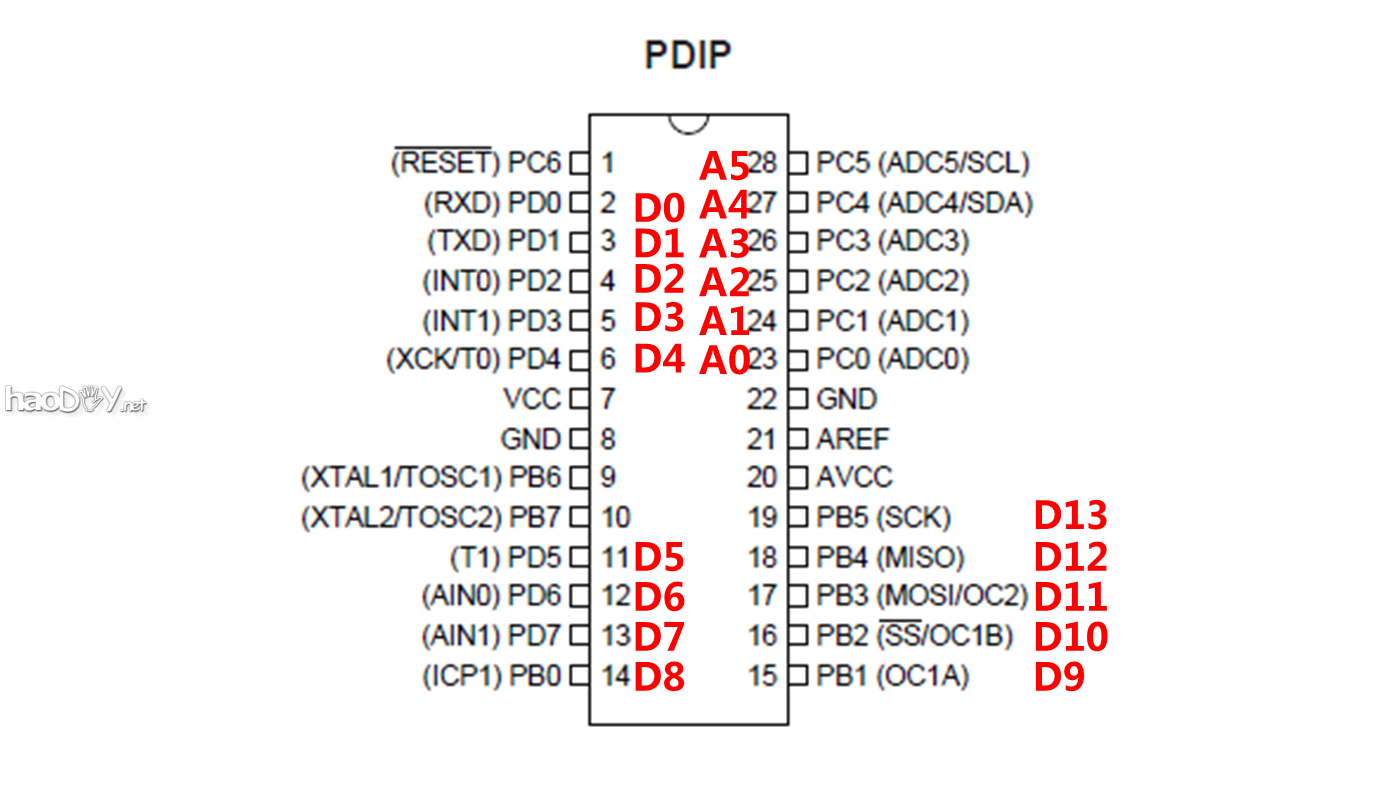

先说下我的单片机之路，大家嫌啰嗦跳过这里，看下下楼直接制作arduino。我这里想说明只要有决心谁都能学会单片机。当你在DIY区的东西折腾过了，就应该玩玩单片机了  我是2010年加入数码之家这个大家庭的，我还记得当时加入要邀请码的，然后终于那天注册开放了，兴奋死了，本来在DIY区做一名潜水员的，看着各位大大的创意制作，首先学会了做移动电源，然后了解什么是白光和做白光电烙铁… 大家是不是也是这样呢?呵呵,然后后来突然有一天，在首页看到一个单片机做的跑马灯图片，然后看完那个霹雳灯的视频我就中毒了，然后从此在单片机区流连，我还记得那天网上，有个坛友发个帖子说是做了一个51单片机最小系统，我非常有兴趣想学，想自己D个。那个51单片机最小系统看来是很简单，但是不瞒大家当时坛友发了很清楚的电路图，我一点都看不懂，特别是那些电子符号什么的，什么晶振的，什么电容的。因为本身我一点电子基础都没有，没办法，只能坚持下，在单片机区多看帖子，然后渐渐就有点感觉，原来那些电子符号是实物的一个表达，为了简化实物图。那时候很笨（现在也很笨）我就把别人做单片机最小系统的零件抄下来，抄到纸上，因为那时候蛮多关于最小系统的帖子，我就一个个抄下来，对照下，那些元件是必须的（因为很多坛友说是最小系统，其实还加了一些元件下去）。抄着抄着，自己也尝试画下电路图，有时候上课也画下课也在那里画。同学都说我入魔了。 终于在那个假期决定了学单片机，学单片机肯定要买单片机和零件呀。这是我又在论坛搜索下各位大大是怎么学的，有些人推荐直接上开发板，有些人推荐用面包板，说开发板的大大说做用开发板实验快，但是我看到那个开发板电路图，跟我平时画的那个最小系统我简直就晕了，一点头绪都没有，偶尔一次邂逅上了杜老师的单片机视频，然后就买了杜老师的套件来学习。跟我同宿舍的同学则买了一块开发板。本来我们想学好了可以交换来学。但是最后还是你学你的，我学我的。也算入了门吧。有些人说杜老师的东西贵，我觉得呢，杜老师的入门视频对于入了门的单片机爱好者可能没什么用，但是对于一个门外汉来说真的将学习进度加快了，所以我觉得还是值了。虽然很多东西没讲到，但是大概知道怎么去查找答案，给你指引了方向。 虽然现在的水平还是很菜，额，不过我觉得是爱好也就够用了，现在有空还在吸取各位大大的单片机经验，感谢各位大大的宝贵经验和精彩制作和耐心解答，使我这个菜鸟一直在成长。 学到一定程度，有时候是非常愿意给大家分享一下经验的。本来想写个单片机教程，额，怕水平太水了，给大家笑话。再之，已经有两位大大写了很好的教程，确实非常不错！如果当初我看到了，呵呵，又可以省一点费用咯。有兴趣学单片机的友友，可以去跟着他们的教程他学下。 前面也有两个大大写了单片机的教程： 第一个是小七同志的 有这两个大大的单片机教程我就不再班门弄斧了。我决定弄个arduino小白教程，有人说arduino是单片机中的切糕，这个确实不错。但是它的易用性实则让人难以抗拒。可以这么说小学生也能学得会的。为什么？因为arduino有个图形编程模式，即使你不懂编程，你也能用上arduino。Arduino与单片机到底哪个好，真的很难说。我只能说arduino就像个玩具，但是这个玩具是全世界性的，它的东西由全世界的arduino的爱好者互相添砖添瓦，使单片机标准化。 好了说了那么多废话，如果你看完以上的字，恭喜你坛友你非常有耐性！你如果跟着我的教程，觉得能学会arduino，因为它本身就很简单，我会写的很小白很小白，因为我本身就是小白  如果有说错的地方，请各位大大指正。因为这个教程很多图片，大家都知道上传多图很麻烦，又要改大小什么的，但是我会尽量更新快点，不要让我的寒假闲着。好了说了很多废话，首先教大家做个arduino，亲手D个可以节约成本  这个帖子其实是答应了坛上某个坛友而写的。首先你要准备的东西： 零件： 1、Atmega8（或者Atmega168又或者Atmega328）X1 2、洞洞板X1 3、16M晶振X1 4、22pf陶瓷电容X2 5、104陶瓷电容X1 6、10K电阻 7、按键 8、4个铜柱配螺母 下载工具： Usb asp FT232RL USB 转串口线（cp2102、pl2303也可以） 软件: 安装Usbasp驱动 http://dl.vmall.com/c010f6rt63 安装FT232驱动（自己对应安装） 安装arduino软件http://arduino.cc/en/Main/Software progisp http://dl.vmall.com/c0jm17mt54（之前漏写了，给大家添麻烦了） arduino uno R3电路图  arduino_Uno_Rev3-02-TH.zip (139 K) 下载次数:51  我们按这个电路图焊接一个arduino  为了照顾看电路图头大的友友（当初我就是这样...），我弄了个很笨的电路图，大大莫笑，希望坛友看得懂   好了，相信动手能力非常强的各位友友焊接这个arduino绝对不是问题。由于我自己焊接得arduino是之前焊接的，步骤图没照下来，大家见谅 焊好最小系统部分，我们再焊接一个usb asp下载接口，那个针脚与usbasp相连     焊接好了，我们把usb asp插到arduino板子上准备烧写熔丝位和bootloaders，当然usb asp要插在电脑上 我们打开progisp软件 下面看图操作即可 如果你的arduino焊接正确的话，是可以正常读出来的。  前提你已经装好arduino软件  这样就烧写玩熔丝位了！      好了，你的arduino的熔丝位和bootloaders都弄好了，可以使用了。 我们用FT232usb转串口下载器连接好arduino和电脑，这么准备下载。  打开arduino软件，先设置两个地方，一个是你的板子，另外是你的串口号 选板子：  选串口号，通常都是最后一个的，或者你去你的电脑设备管理器查看下你装usb转串口驱动时（具体操作我的电脑右键》管理》设备管理器》串口），系统给你分配时COM几。我是com4。所以我在软件就要这样选择，如图所示：  好了都是设置好了，其实上面那两个设置只需设置一次就可以，以后除非你换板子，才重新选。 好了我们来试下做个1602液晶屏实验 打上代码，其实你复制也是可以的！

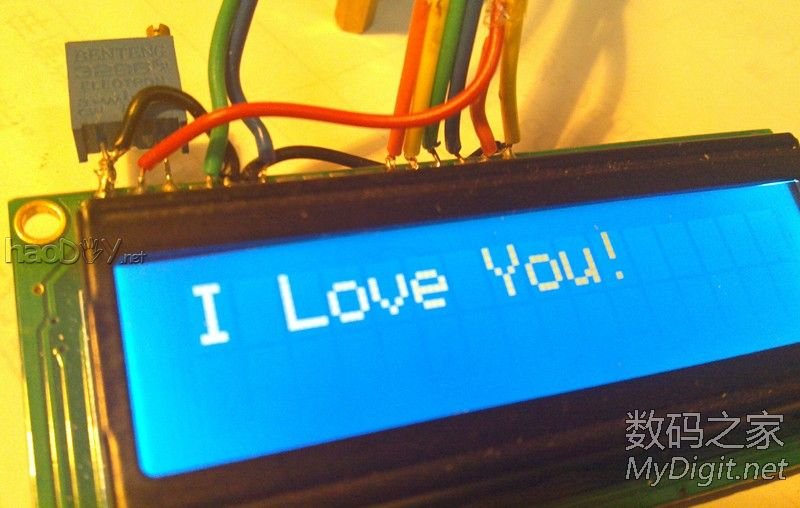

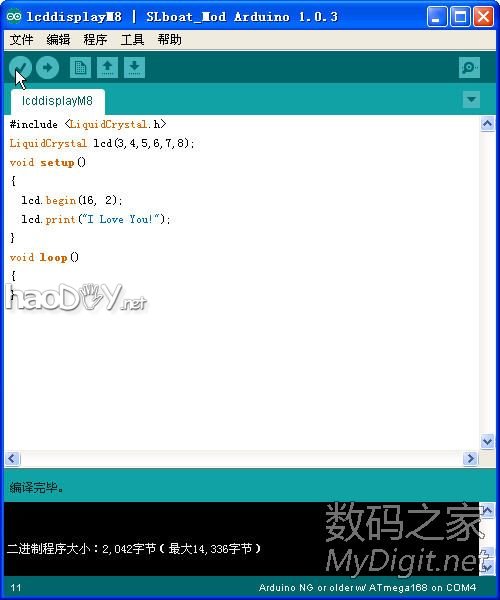

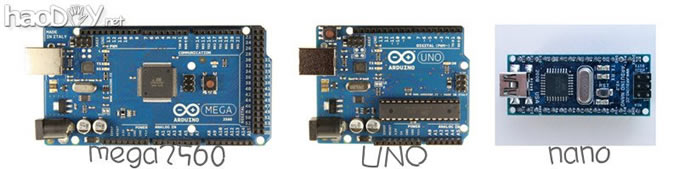

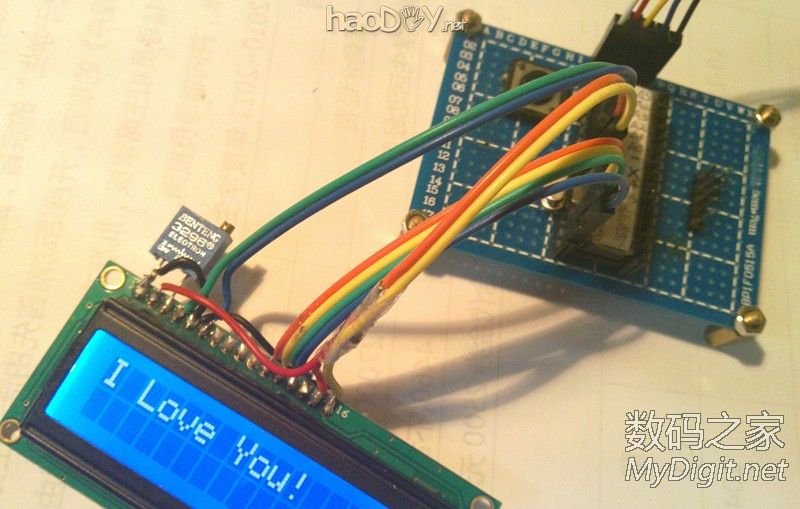

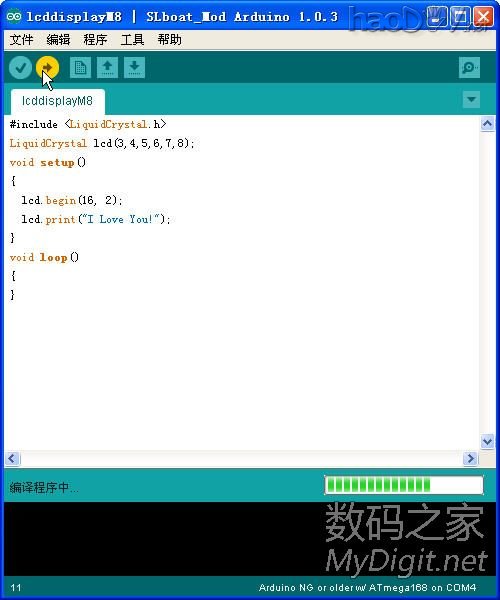

LiquidCrystal lcd(3,4,5,6,7,8); void setup() { lcd.begin(16, 2); lcd.print("I Love You!"); } void loop() { } 先后点击编译，下载。把程序下载到arduino上，当然arduino也要接上1602液晶屏。接法采用4线模式，这里仅仅演示下，具体的见后面的教程。   好了我们的实验成功了！   好了，如果以上自制arduino对你有难度的话，那我还是建议买个成品板回来，买回来就可以直接做实验了。不要自制 arduino给吓跑你了。 下面就是最常见的三种arduino型号  最最常用就是中间那块，很多教程都是根据它出的，其实这三块也没多大区别，就是引脚多一些。如果多米的就建议入第一块，资源比较多，普通的如第二块也就够用了，第二块最新的型号是uno R3。x宝60、70包邮就可以入手块了。额，确实贵，但是学习一开始都是要“交学费的”，但是如果几十块钱能学会单片机那也就值了，对吧？ 如果米不多也可以考虑下我那个AI arduino，之前自己做的，还剩几块，接头暗号：数码之家，你懂的 这里介绍，顺带求M 嗯，开始正式教程部分：  爱因斯坦曾说：每件事情都应该竭尽可能地简单，而不是简单一点。论坛上已经有很多大大写单片机的入门教程，我这次我觉写下arduino的入门教程，因为比较简单，给新手多一个选择吧。此文只适合从零开始的新手，因为真的写得不能再白了,所以有基础的友友看起来会很烦人，额，有什么写不对的地方老鸟请轻拍砖。 历史  在好远好远的意大利，有这样的一些学生经常抱怨找不到便宜的控制板控制他们的机器人。于是神般的老师们就发明了arduino！后来arduino在世界各地流窜繁衍，终于前几年也流窜到中国，然后就开始慢慢的繁衍起来了。 简介 (责任编辑：admin) |
