http://bbs.mydigit.cn/read.php?tid=728972 上次因为一个小阻值电阻一直没开工 这次电阻到了 一拆包我和我的小伙伴都惊呆了。。。。 22种阻值 供440颗 卖家竟然发了两包1K 没有1欧  后来看到上面写着量大可能发错 也就不说什么了。。。 要么一定要他重发！！顺便发个网址 下次在他家买一定要说好阻值问题http://item.taobao.com/item.htm?id=12545289267 上图了

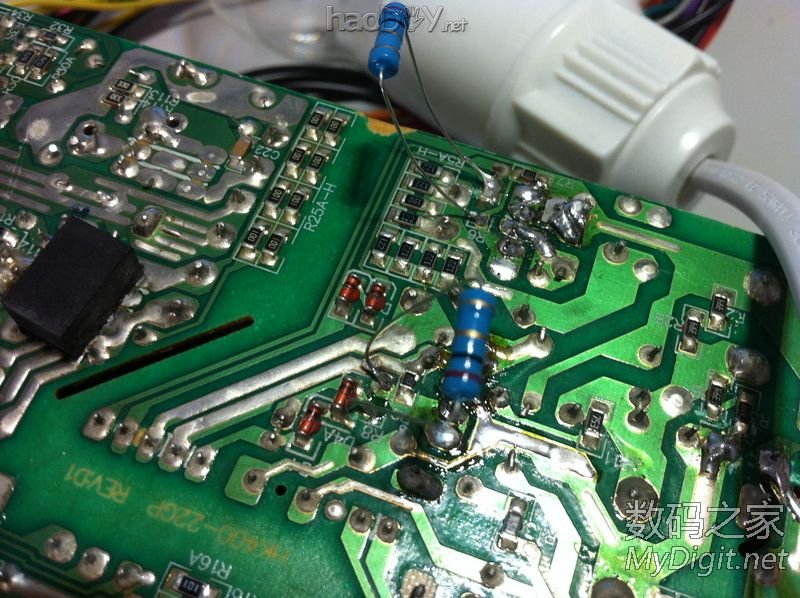

装两个2欧试试 说0.5到2.2都可以嘛

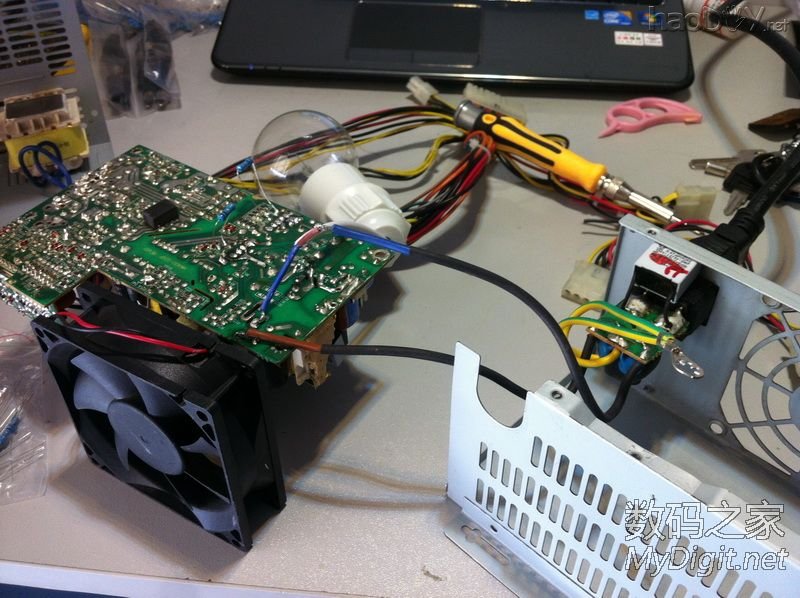

特地记得去买个灯泡 上电果然亮了一下 PS:这张有个问题 发现没？ 后来解决问题才好使 现在的问题 5VSB有电压 PW-ON也有5V 不过短接绿黑没有输出 打算双并试试看1欧可以不

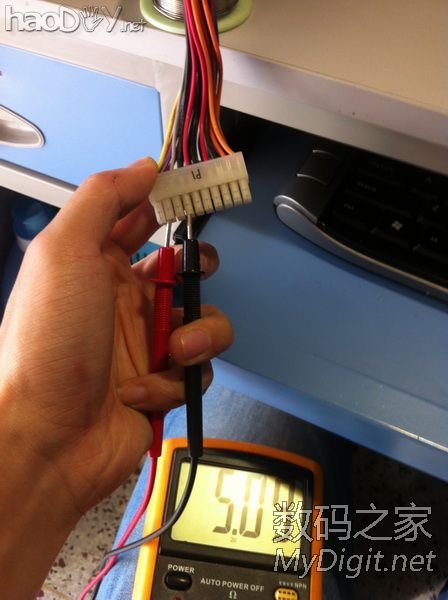

5VSB正常

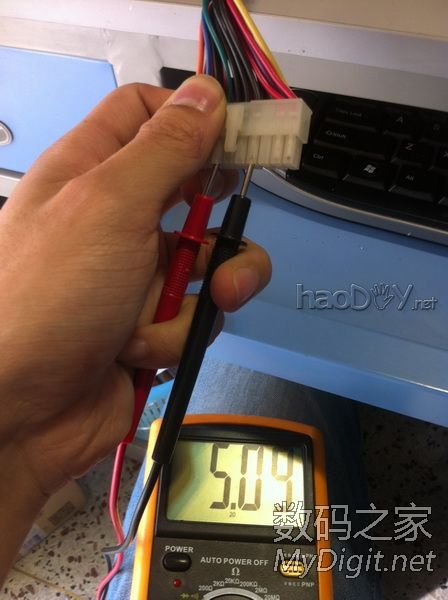

PW-ON正常 ———————————————————————————————————————— 感谢大家支持 现在用1欧还是没输出 不过电源响一下 很小的声音 然后测量12V有0.几V的电压 是不是保护了？ ————————————————————————————————————————
请问哪一个是加速电容？那个瓷片吗？ 大概多大容量的？

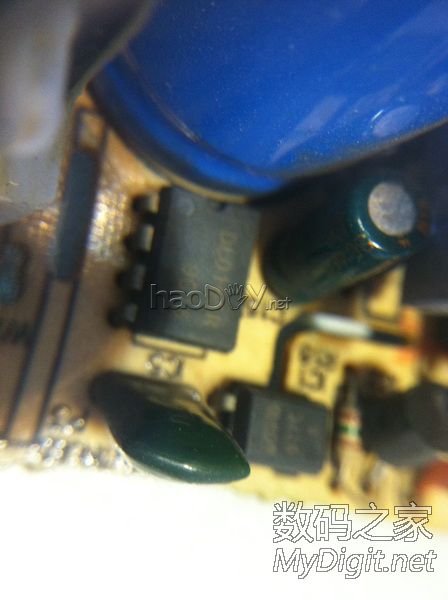

顺便发一下电源方案 DL0165R 应该是辅助供电吧

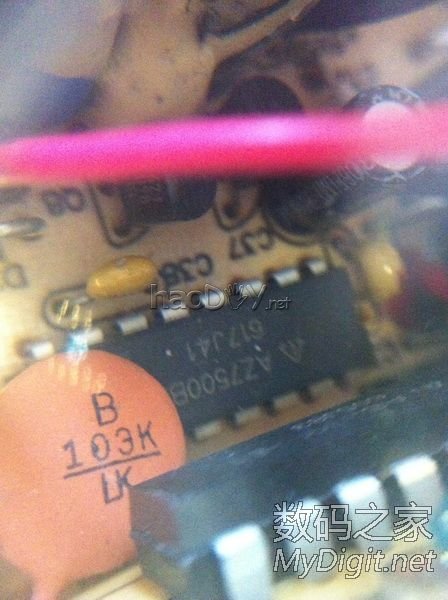

主控AZ7500BP

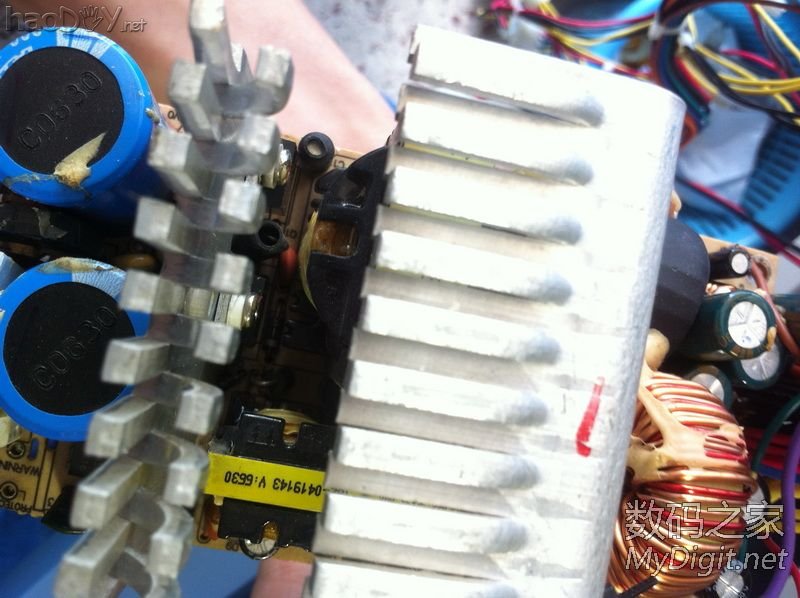

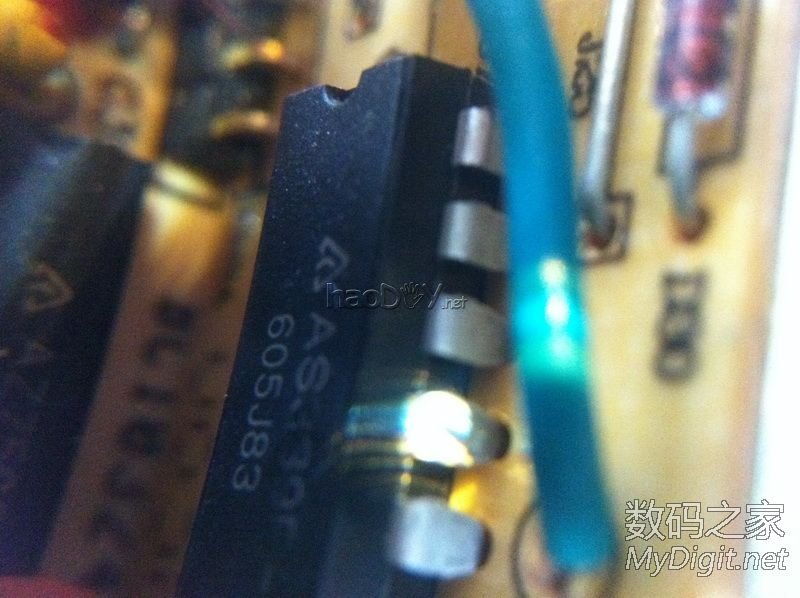

拍这张累死了 339 比较器 ————————————————————————————————————————————

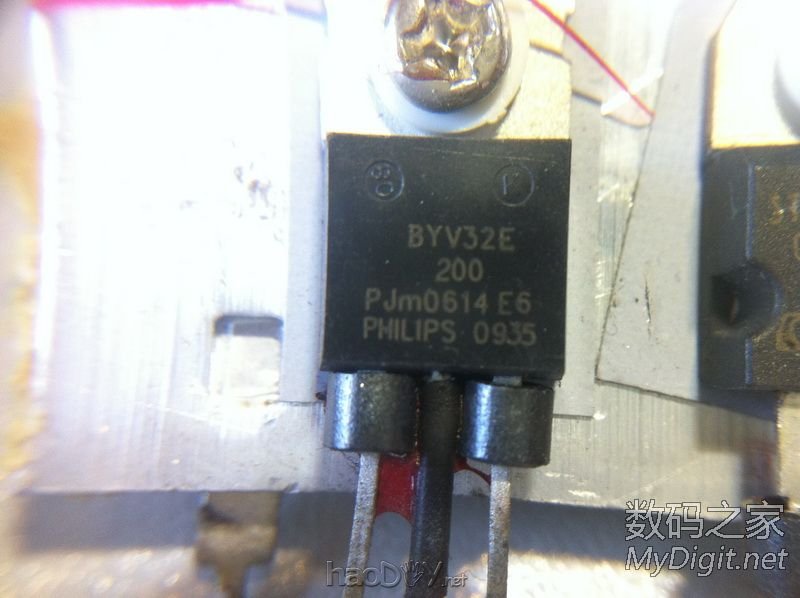

拆下来的管子

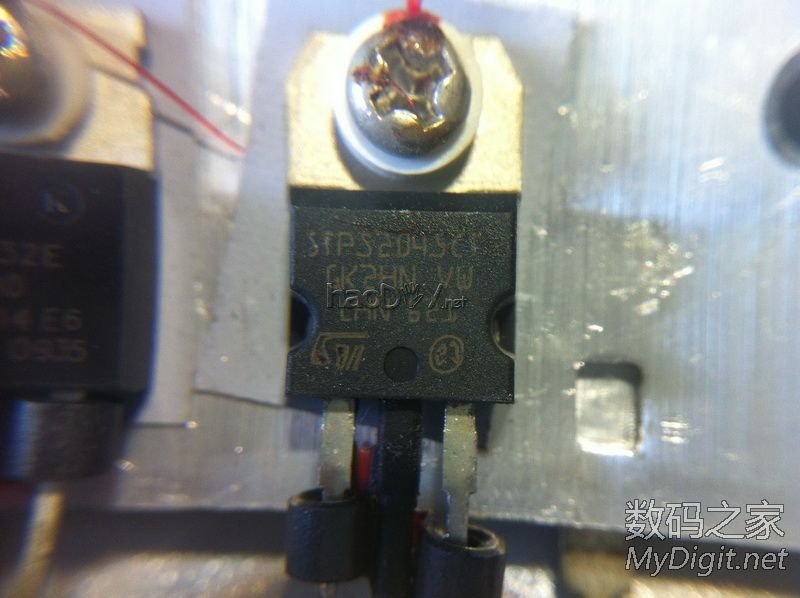

第二个

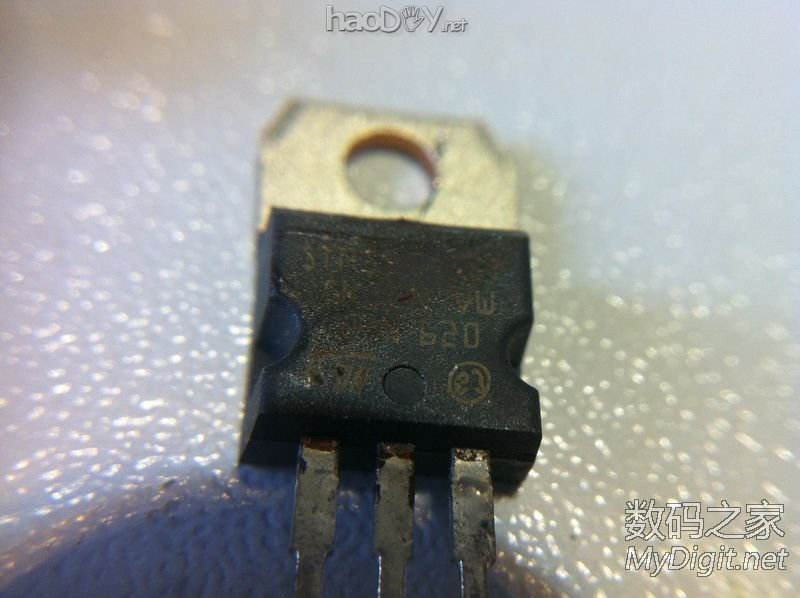

第三个 上面的是胶 三个都是好的 现在发现7500B12脚对地电压只有1.5V ——————————————————————————————
7500B的电源走线

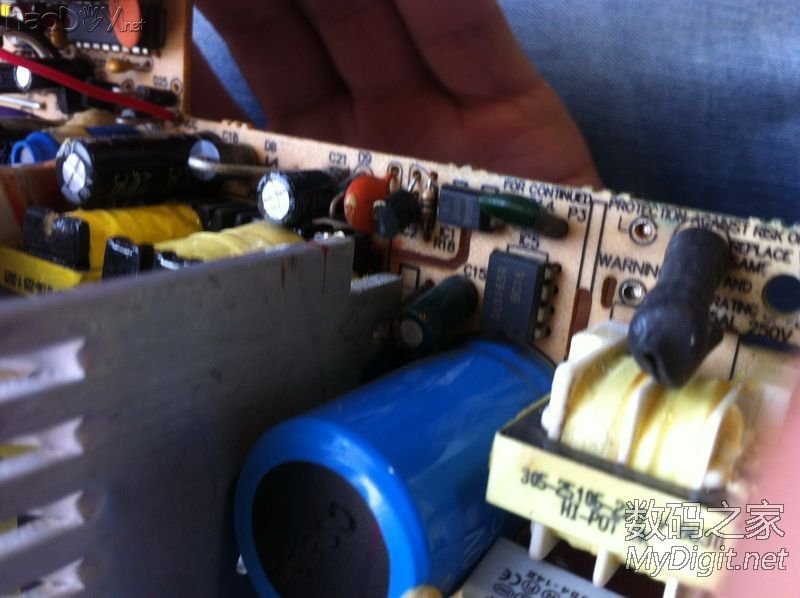

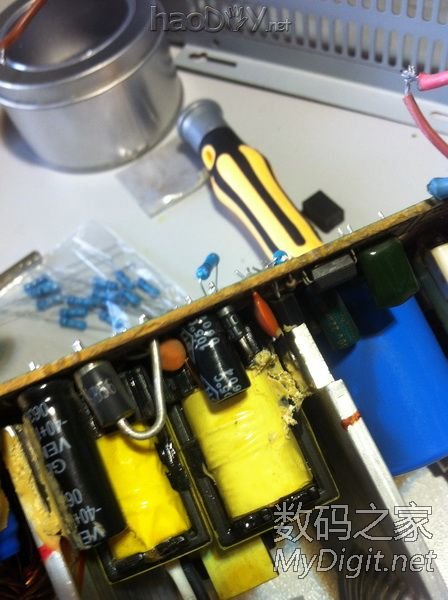

两个瓷片中间的电容二极管就是芯片的供电相

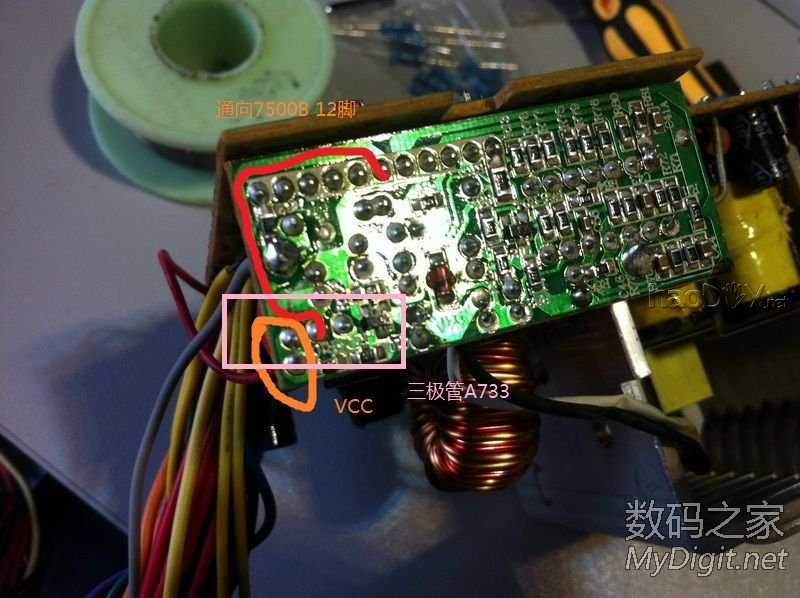

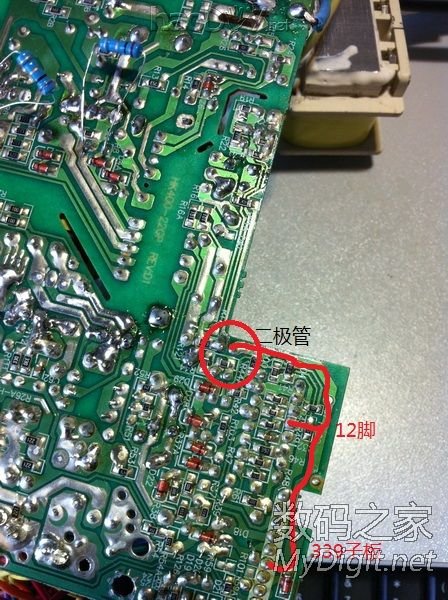

这是339子板上的情况 23楼继续发图片
