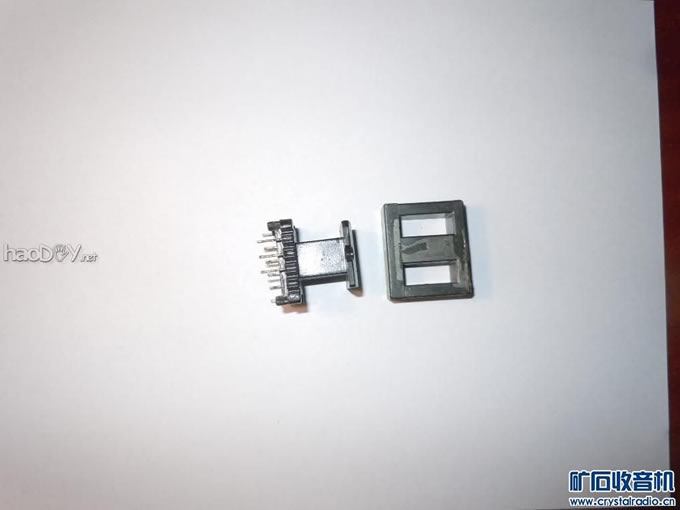

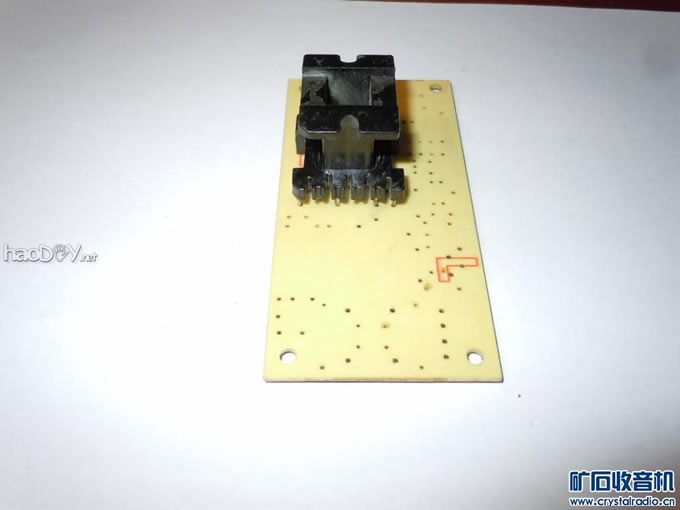

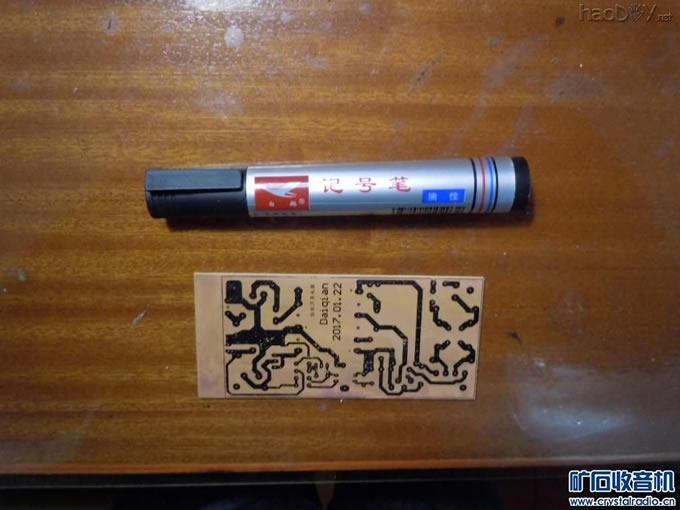

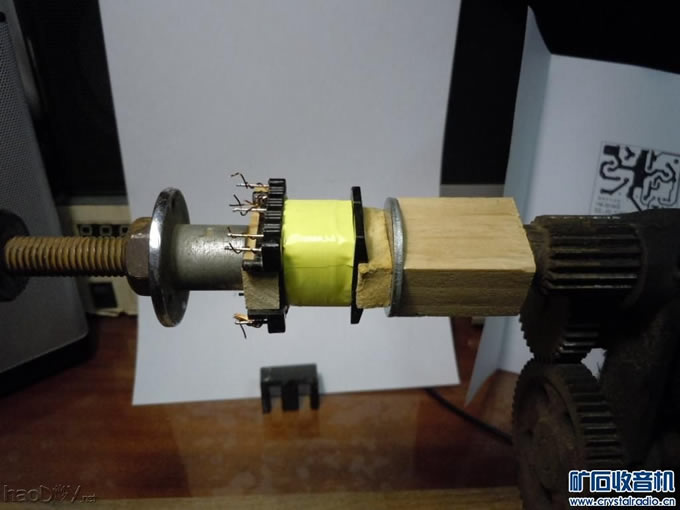

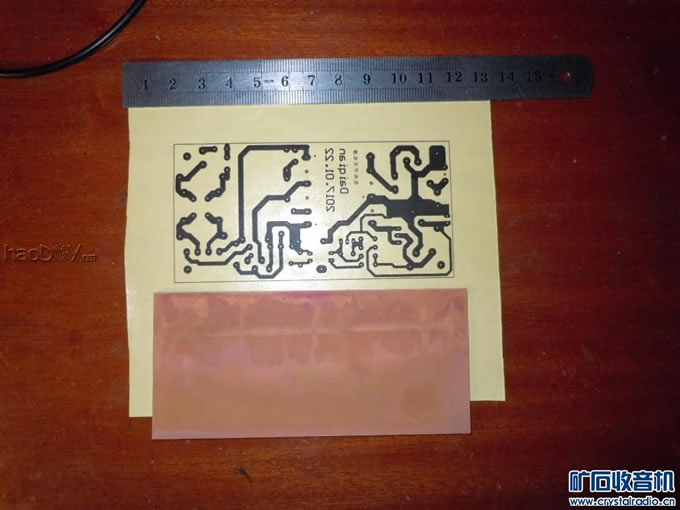

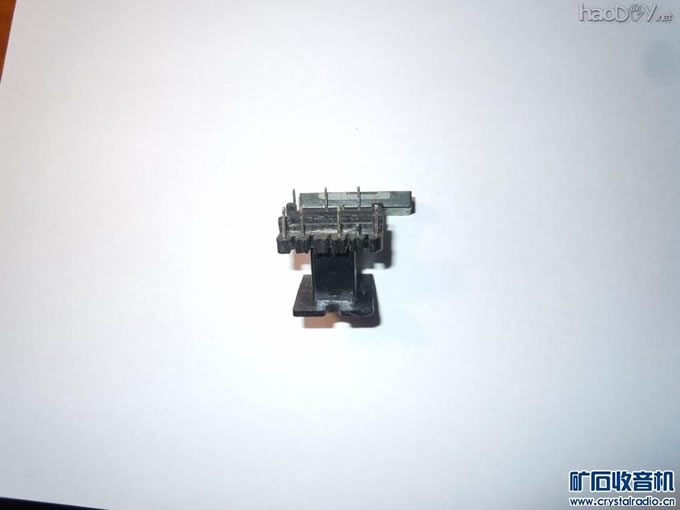

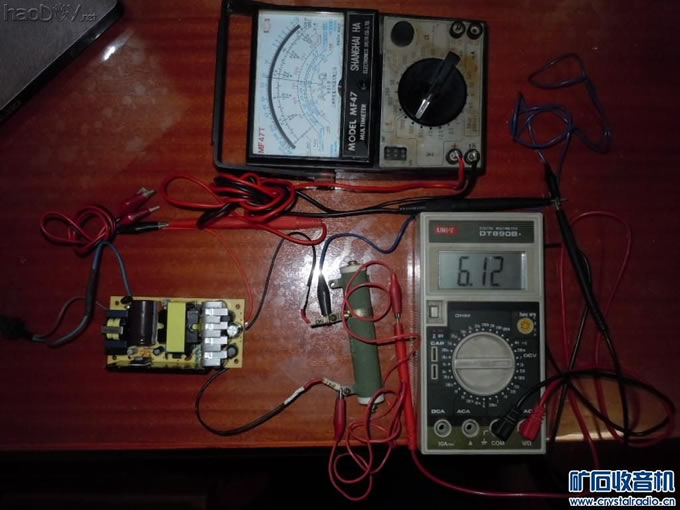

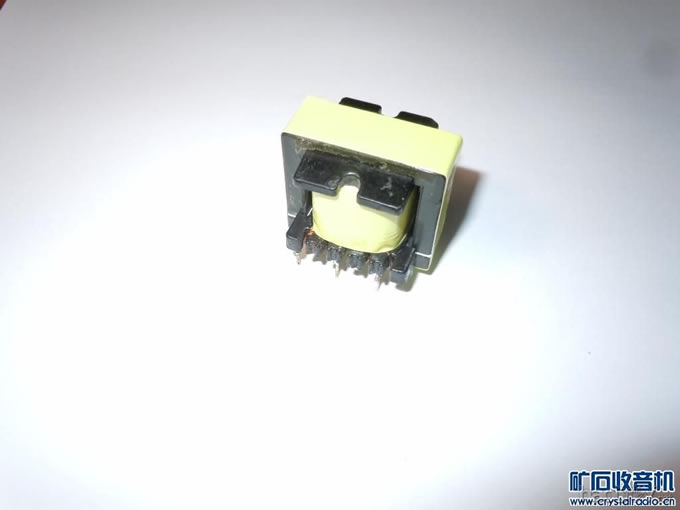

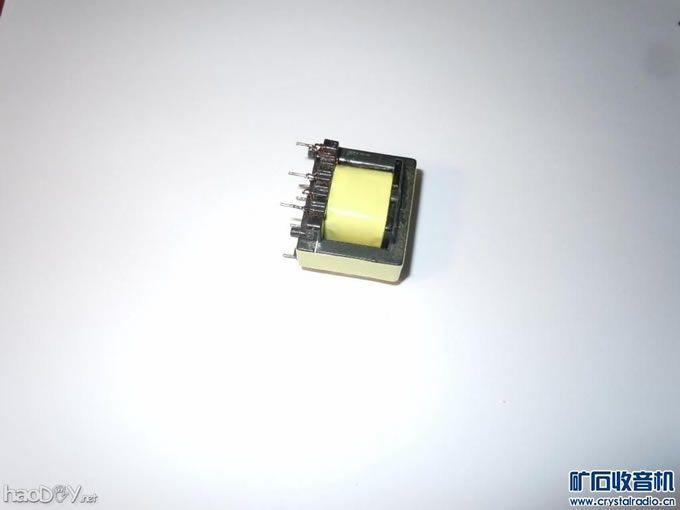

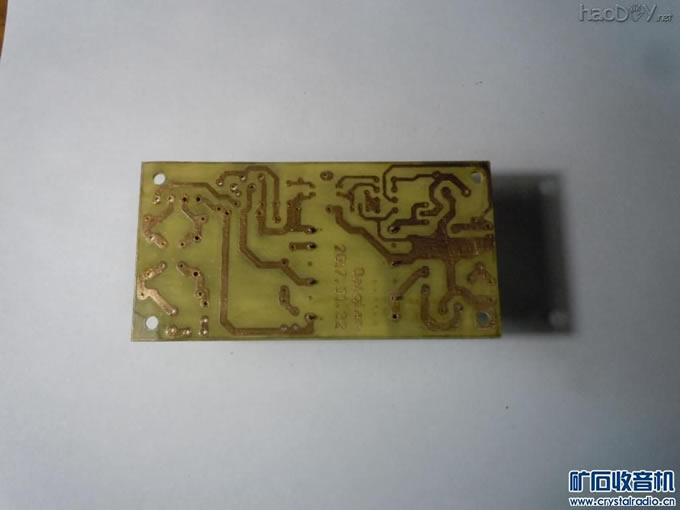

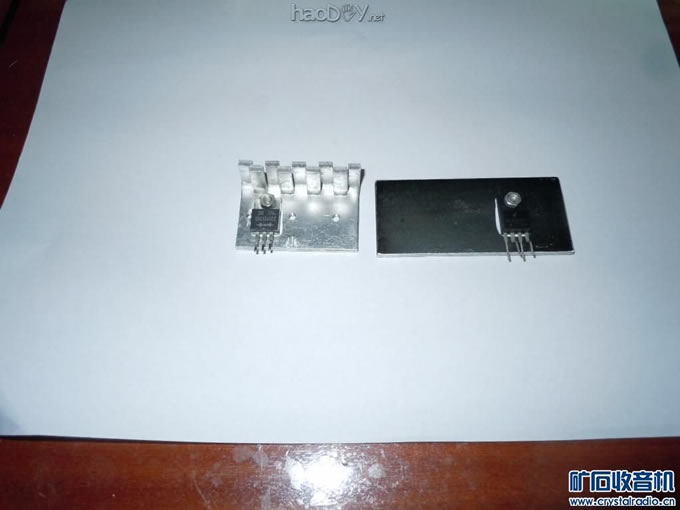

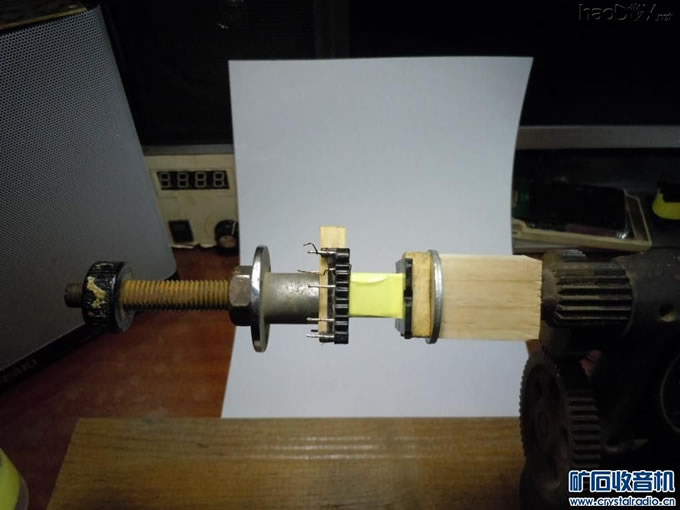

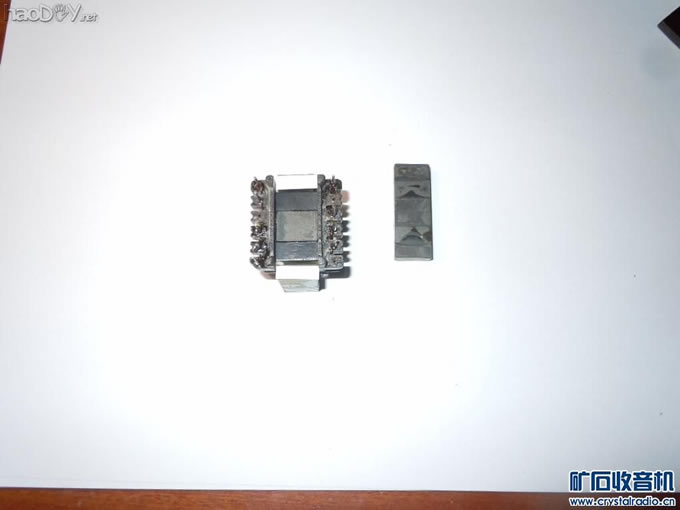

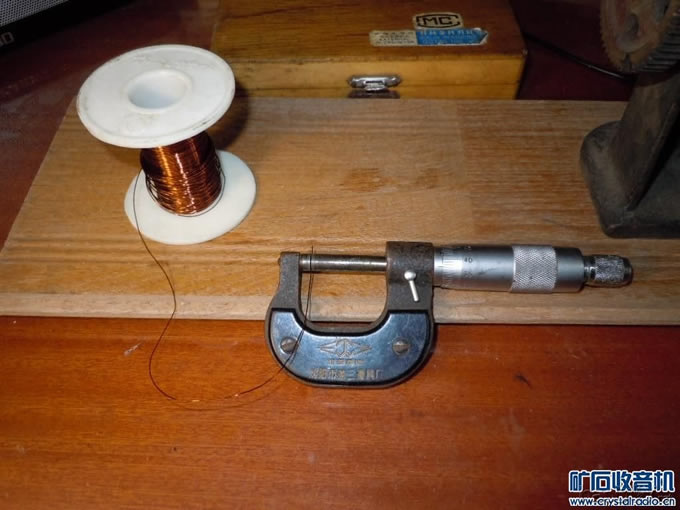

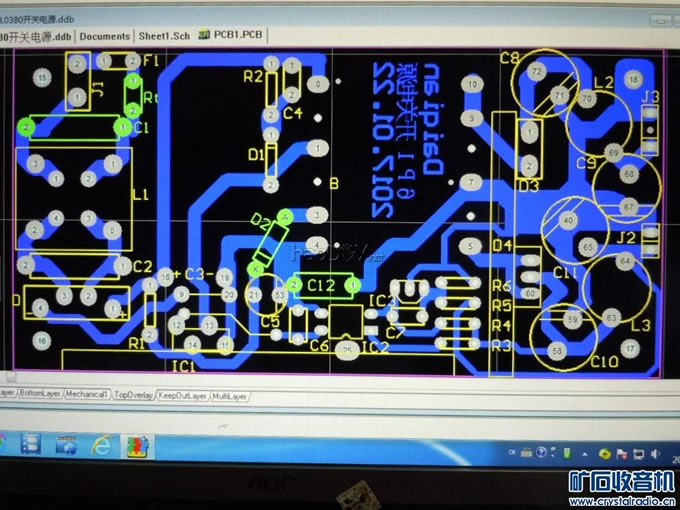

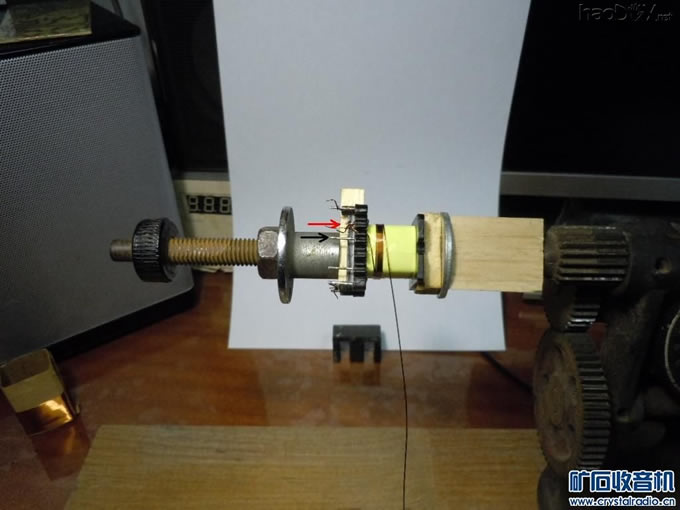

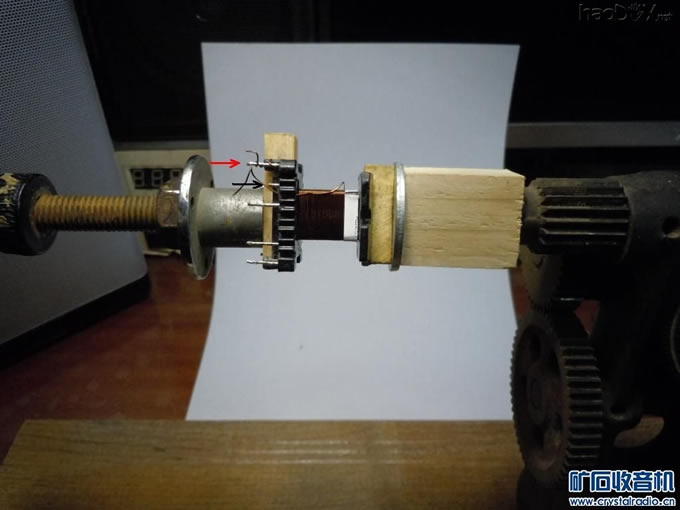

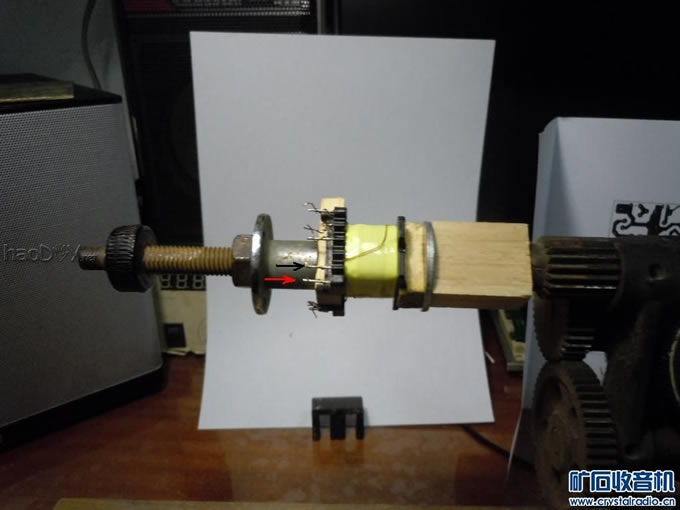

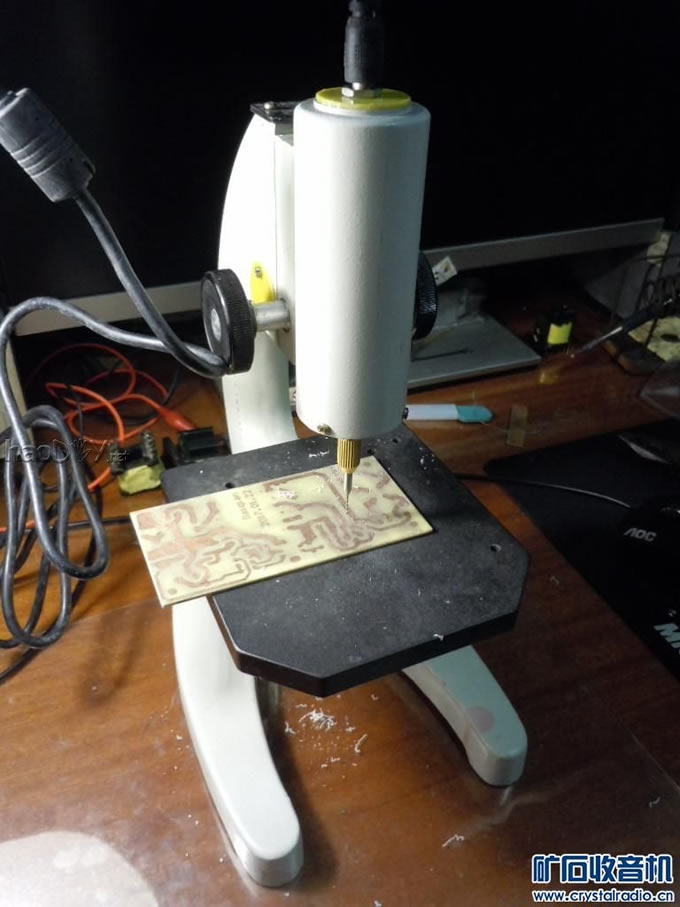

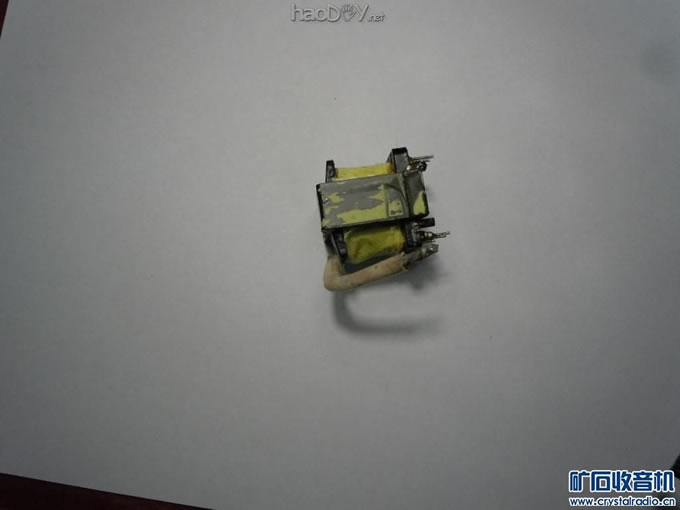

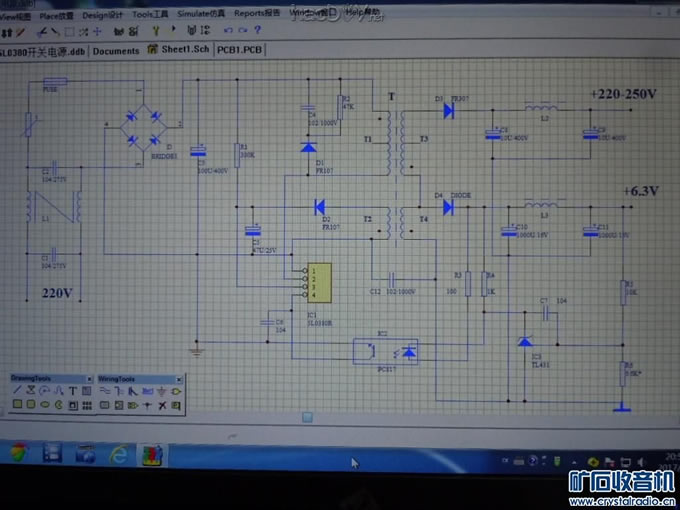

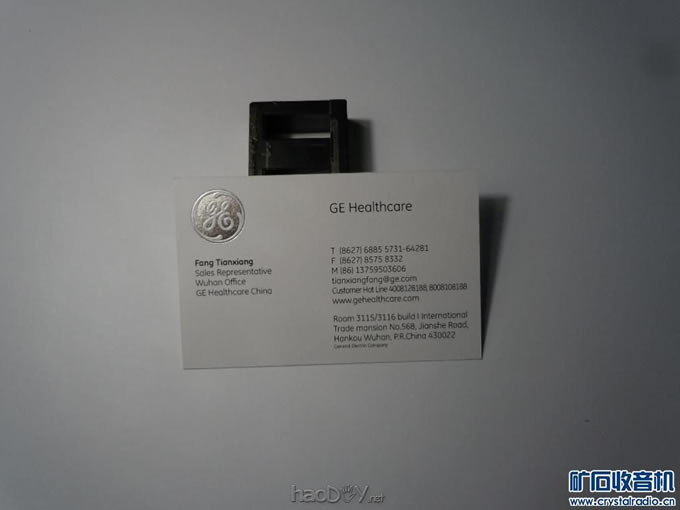

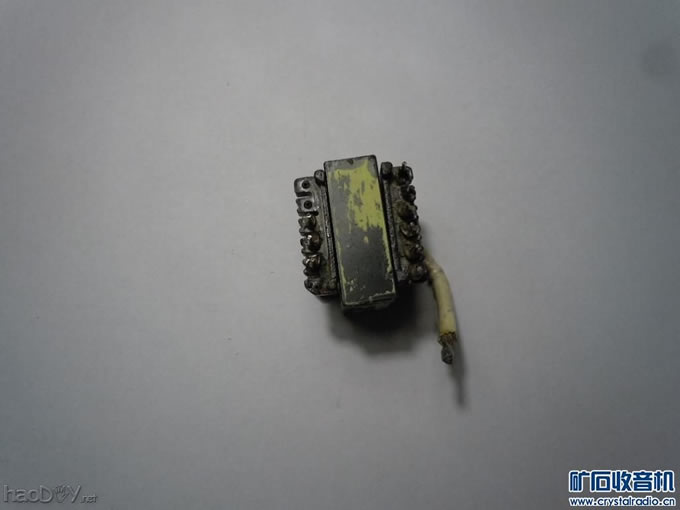

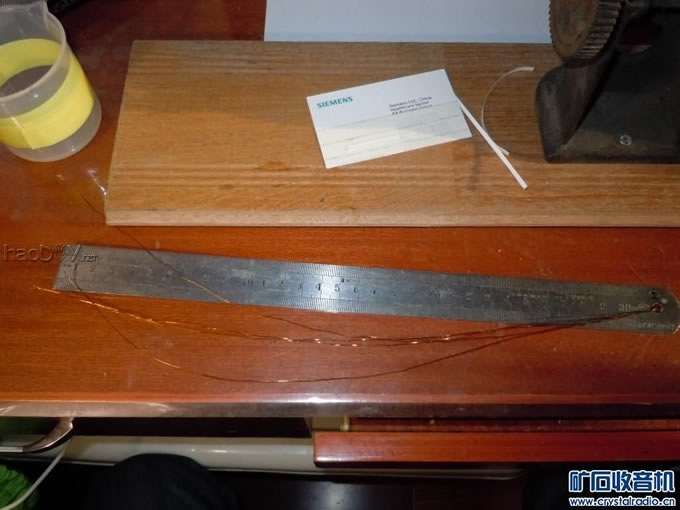

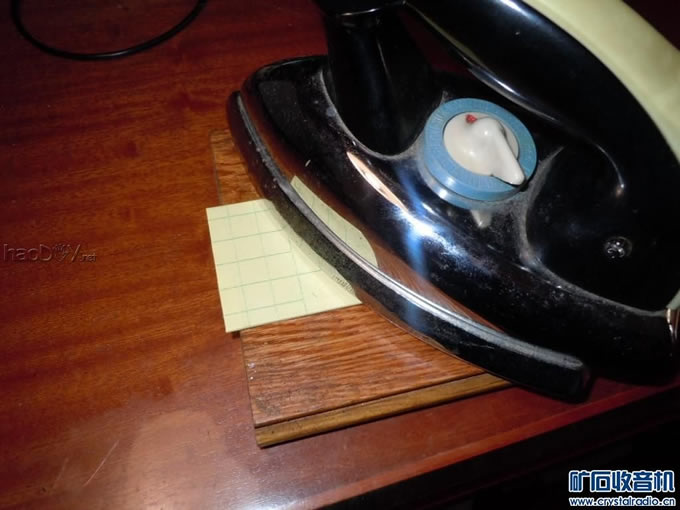

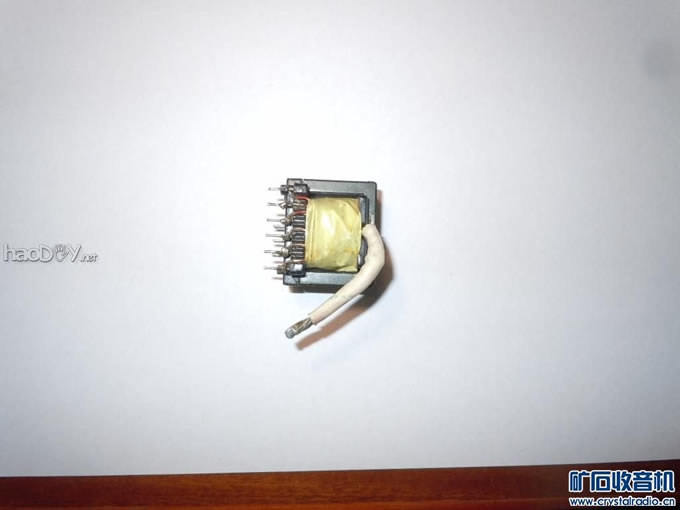

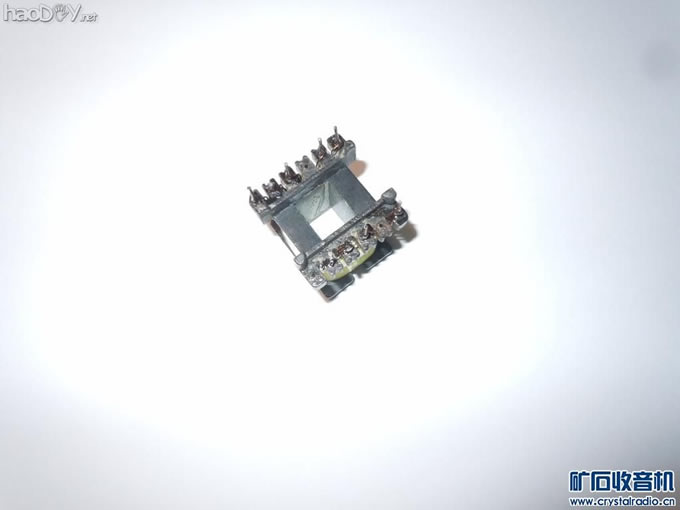

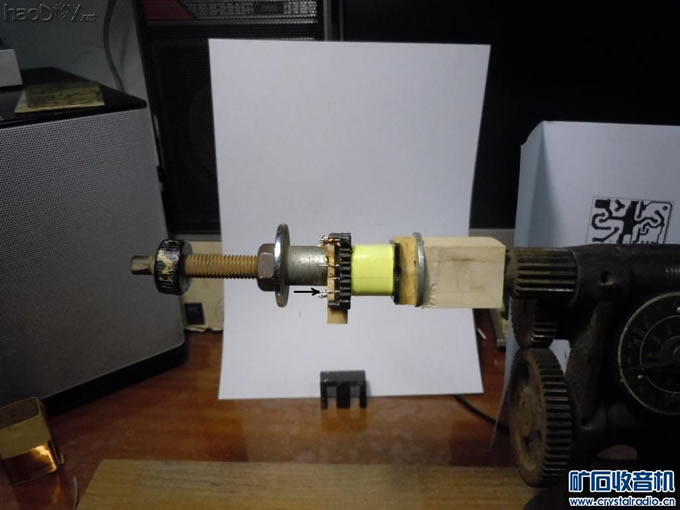

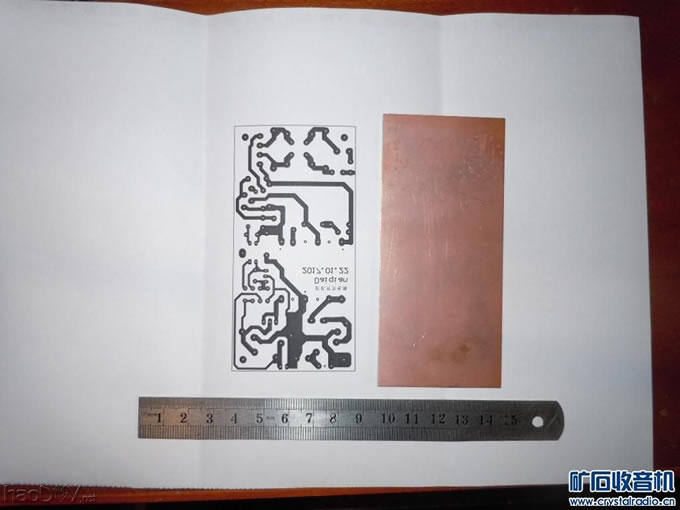

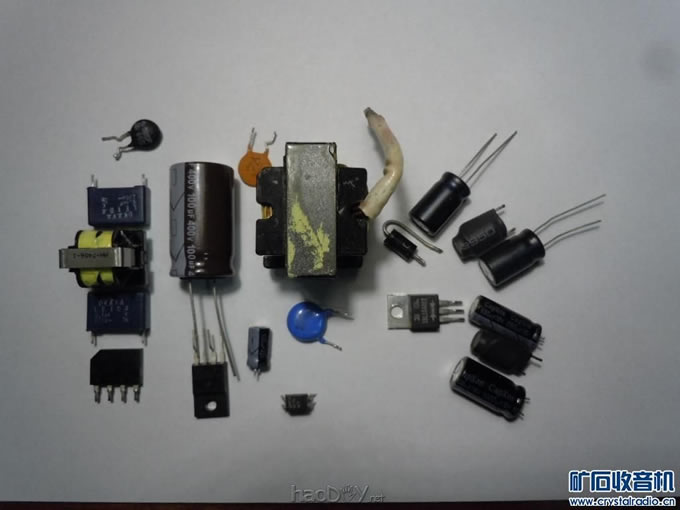

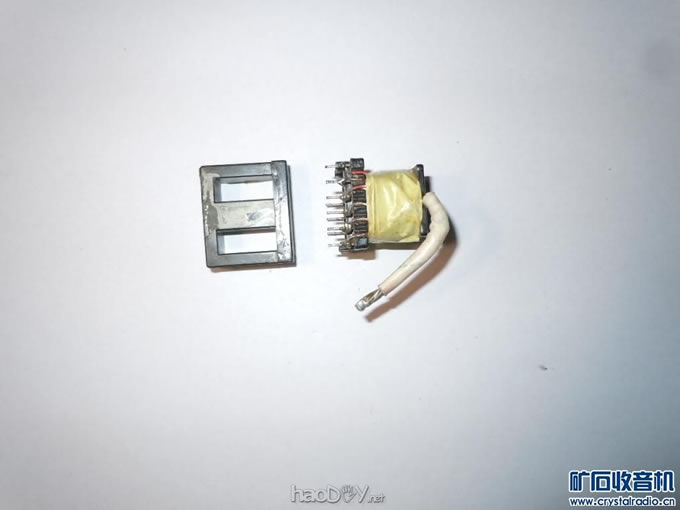

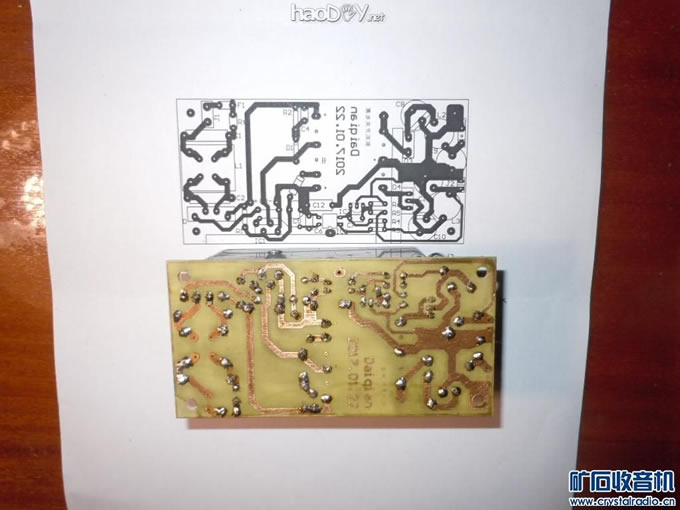

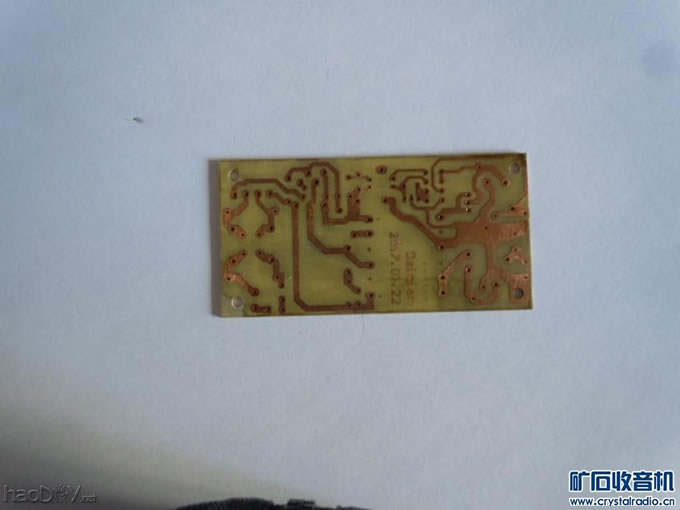

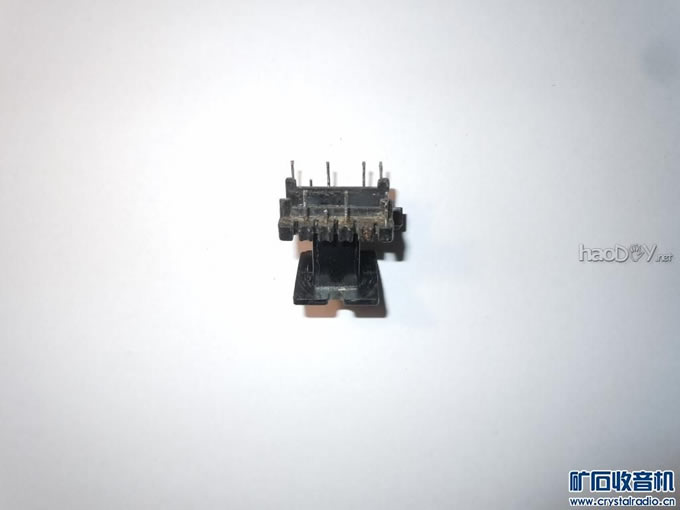

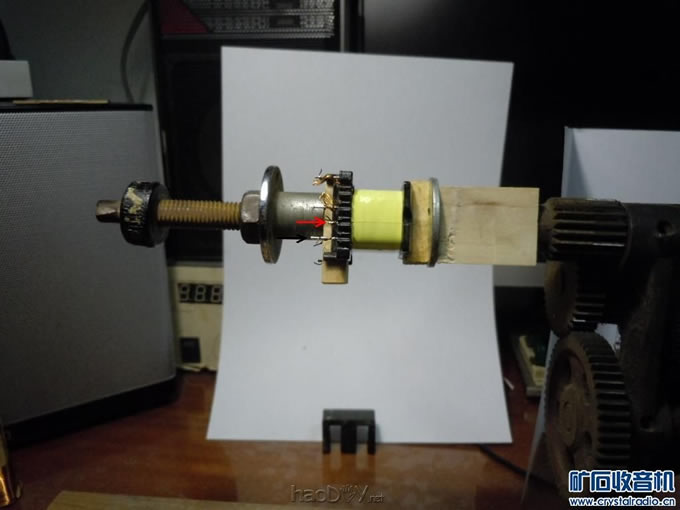

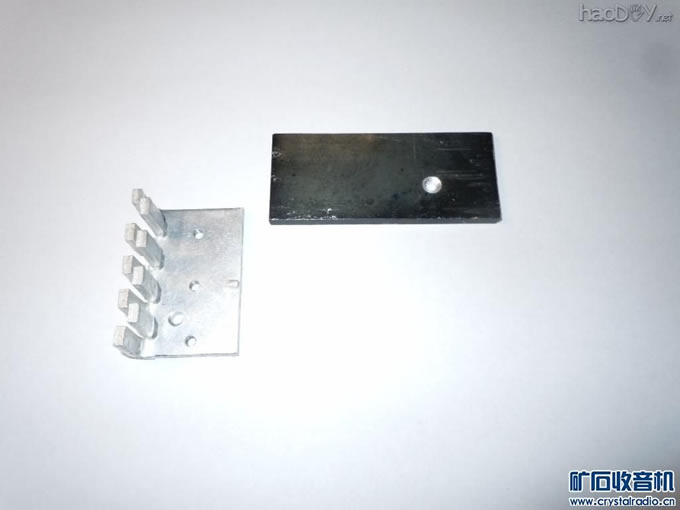

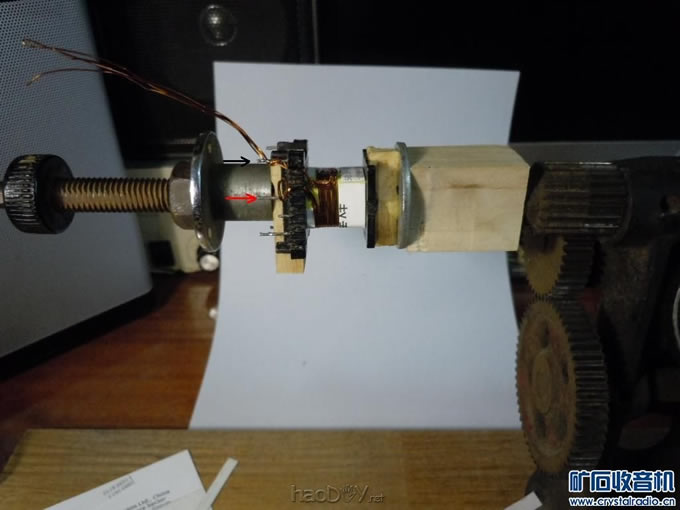

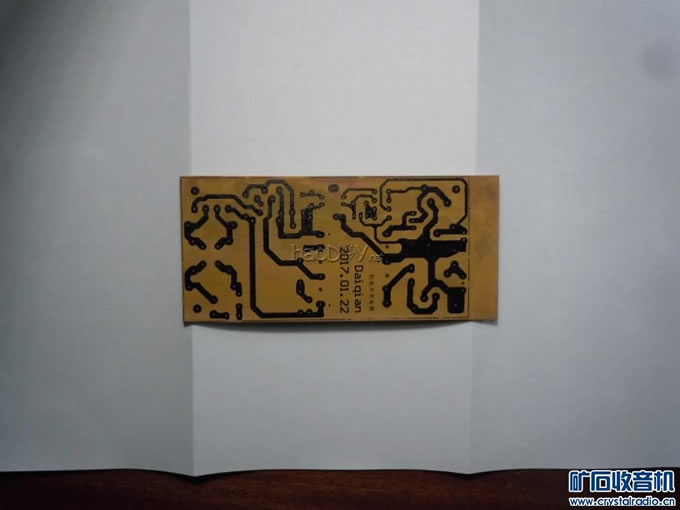

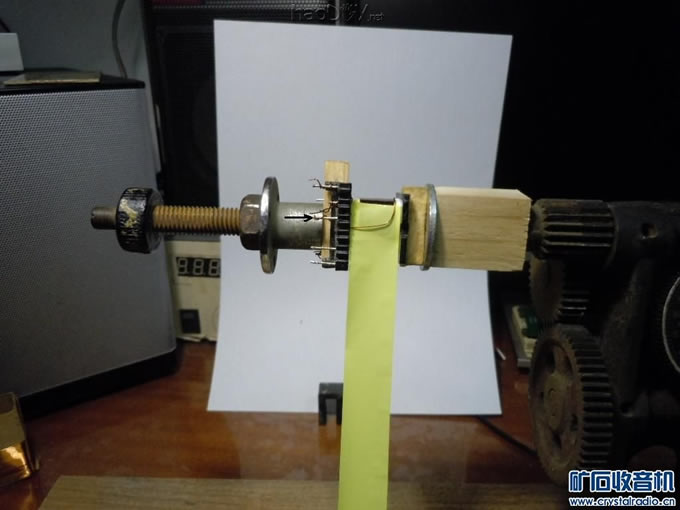

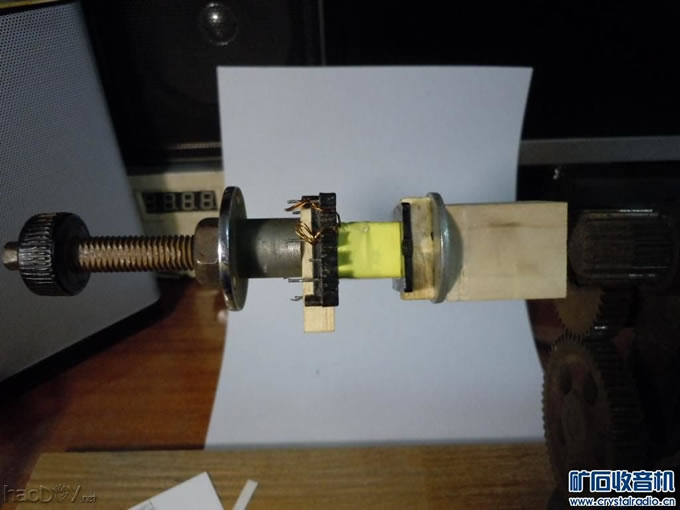

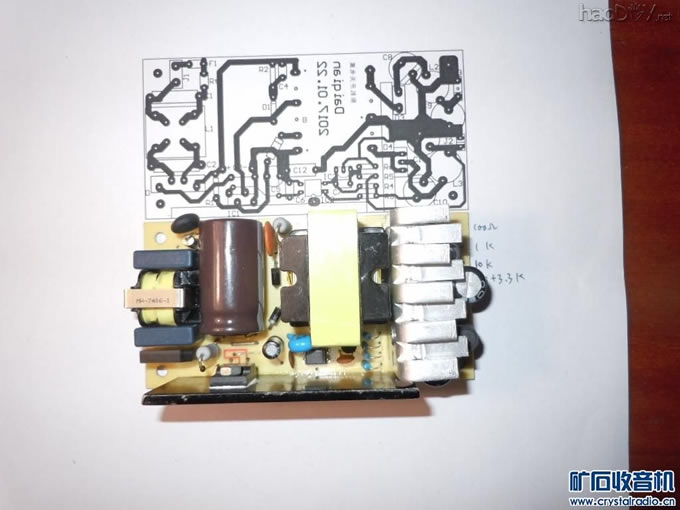

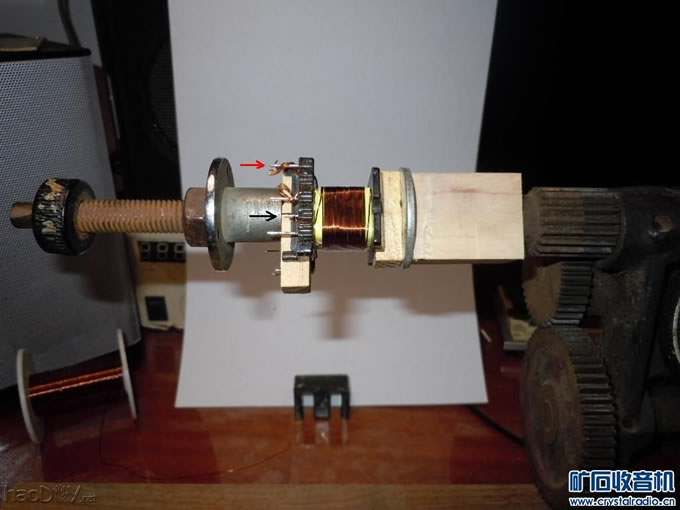

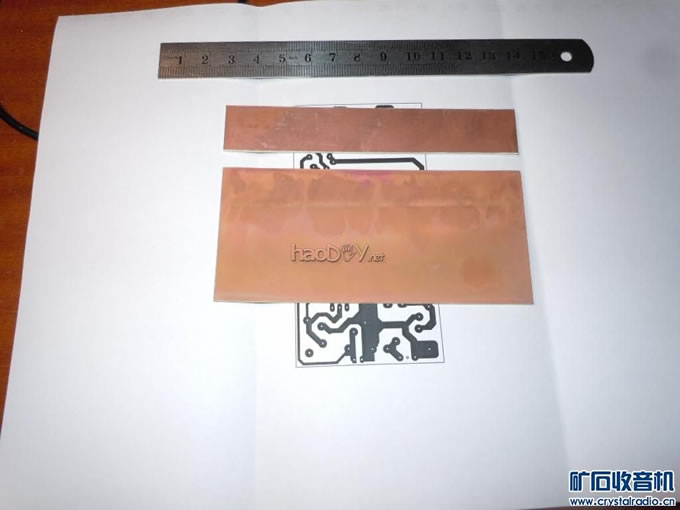

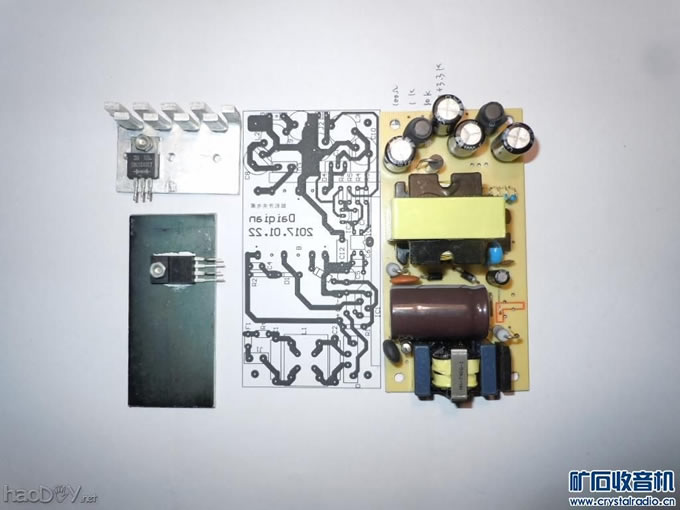

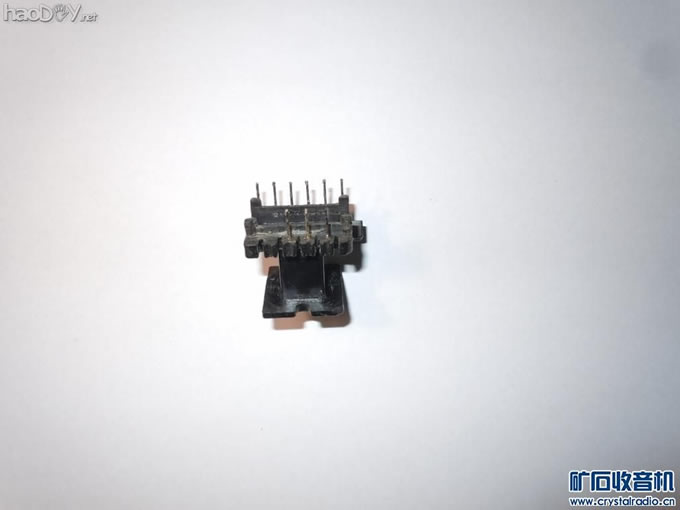

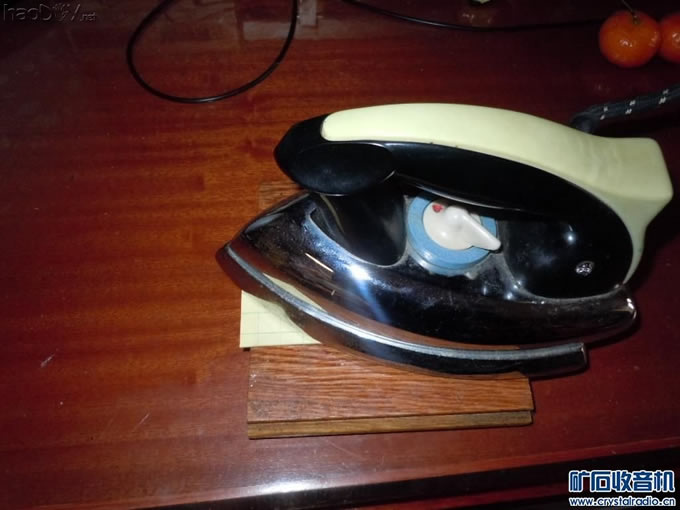

本制作以《6P1开关电源小胆机》中的开关电源为例进行制作，强调业余，不涉及原理、设计、计算等问题。并且还有一些不完善的地方，有待专业人士指正修改。 根据原电路图及PCB图，找齐主要零件，绝大多数都是电脑开关电源里面的零件。包括散热片。    这个变压器也是电脑开关电源的变压器，EI33。     根据开关变压器的脚间距，稍稍调整PCB变压器的脚位。裁一块PCB.用废三氯化铁水过一下,便于热转印。   用热转印法转印电路板图，电熨斗热转印。     有缺陷的地方用记号笔修—修，改好的电路板用三氯化铁溶液腐蚀(腐蚀过程未照相)。   腐蚀完后清洗、钻孔，涂松香酒精溶液。   拆除开关变压器原绕线圈，清理骨架。注意：变压器的脚位。   用尖嘴钳夹住不需要的脚，左右转动一下，就可以拔下来，然后插入需要的脚位处。   与电路板相对应的脚位。插入电路板状态。   上绕线机开始绕线。全部用约0.35mm的漆包线，名片用双面胶贴上作为两边的忖纸。   第一层先绕T1绕组的一半，30圈。缠上高温胶带。注意红箭头处为头，黑箭头处为尾。   第二层绕T4绕组6.3V，同样的线4股约30cm长。绕4圈。缠上高温胶带。    第三层绕T3的一半，60圈，绕两层，层间加胶带。  第四层绕T1的另一半30圈，缠上高温胶带。   第五层绕T3的另一半60-70圈，绕两层，本次绕了60圈，缠上高温胶带。   第六层绕T2绕组，9圈，缠上高温胶带。   焊接各绕组线头，磁芯垫上名片纸，缠上高温胶带，变压器就做好了。      裁两块散热片，用于5L0380和6.3V整流管。高度与变压器高度相当即可。   下面可以焊原件了，最后焊5L0380和6.3V整流管。   电路板焊好后，一定要认真检查一下，有无虚焊、漏焊、错焊等等问题。  通电试验，6.3V偏低，调整R6。原用6.8K，改用两个3.3K电阻串联接上。测试电压6.24V,可以了。（6.3V带有1A负载）
