胆机输出牛变压器制作图解(2)
时间:2012-08-31 16:35 来源:未知 作者:admin 点击:次

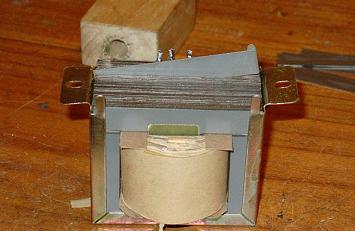

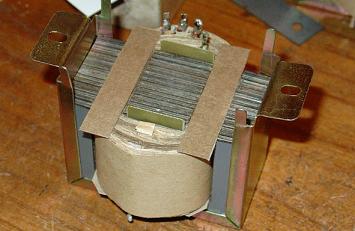

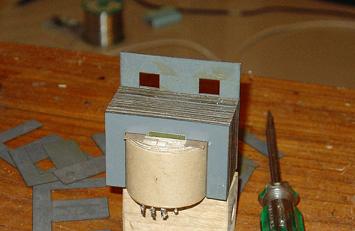

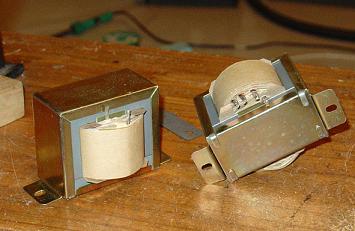

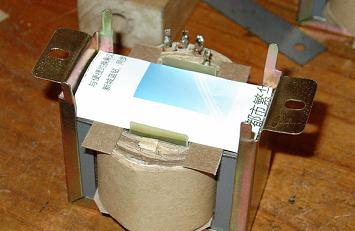

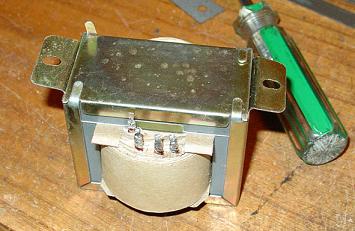

| 图23 加组外绝缘，焊接出线，线包完成 21、加挡片（线包挡片用0.4弹性纸做，铁心用0.35玻璃纤维板做），插E字片，见图24；  图24 加一字挡片插E字铁心 22、插好E片后，安装铁心包角夹铁，放置线包挡片，见图25；  图25 Z字铁心装入包角夹铁，放置一字挡片 23、放置适当厚度的铜版纸为气隙的宽度，见图26；  图26 放置适当厚度的铜板纸为气隙的宽度 24、插I字片，见图27；  图27 插I字片 25、敲紧I片，上包角压铁的底板，见图28。  图28 安装包角夹铁底板 上好底板，输出牛接初步完成了。图29是效果图，然后进行初测，烘干，浸漆..........  图29牛牛基本做成，然后....... (责任编辑：admin) |
