单层PCB纯手工diyi制作的WM8741+RIR9001
时间:2013-03-03 18:24 来源:bbs.hifidiy.net 作者:A940184 点击:次

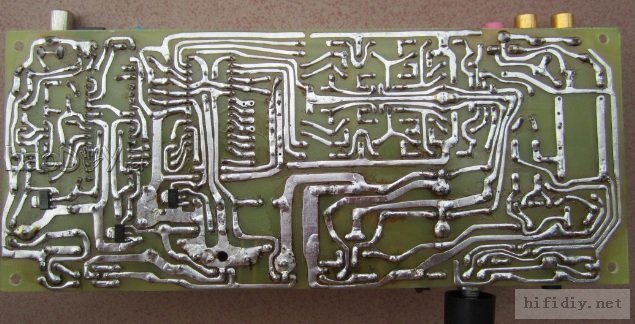

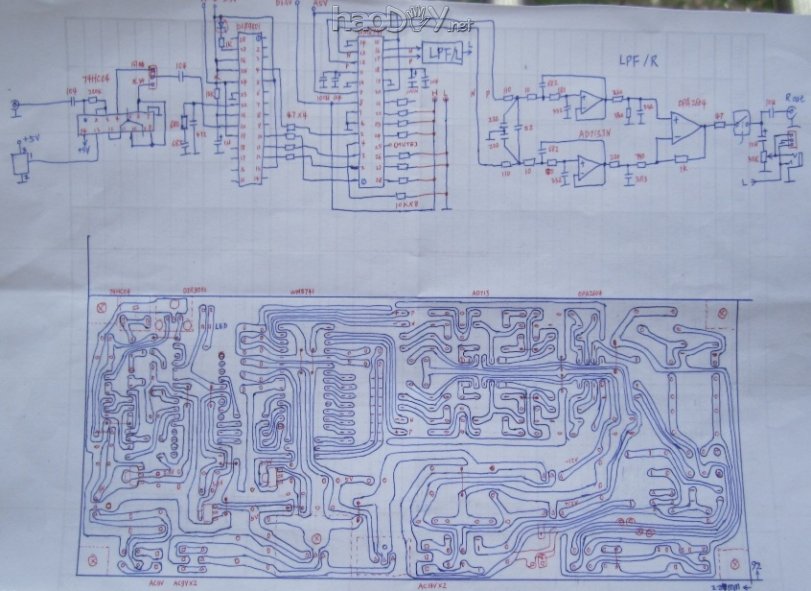

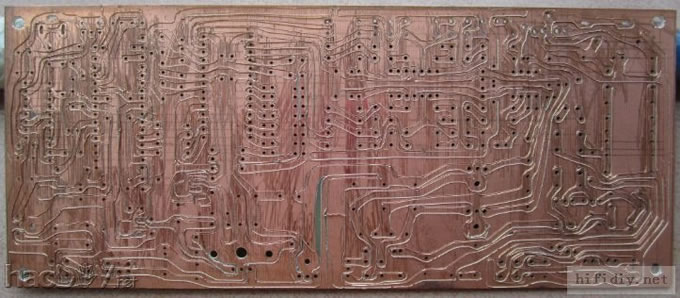

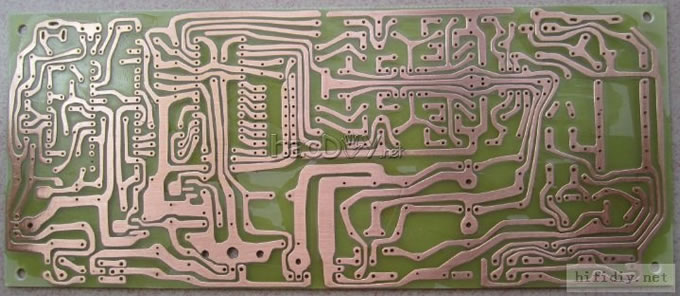

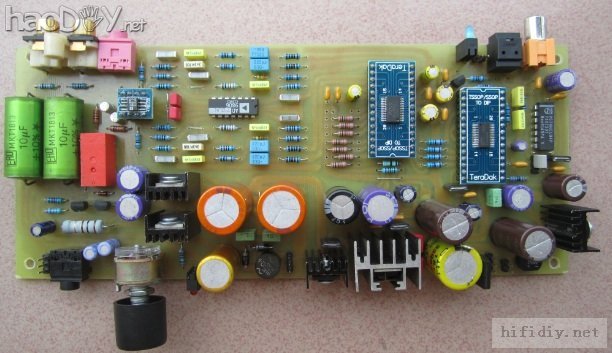

| 近日常逛论坛，看了不少DX作品，忍不住也秀秀自己近期的一款DAC作品。 配置：DIR9001+WM8741+AD713JN+OP275 DIR9001+WM8741芯片为一发烧友赠送的拆机品，为图方便和节约成本，其他元件均用手上现有。由于芯片脚太小并且太密，故使用转接板转成插件安装。 由于手上运放有限，输出模拟部分使用了1片4运放AD713JN和1片双运放OP275（也试过手上的大S NE5532，感觉高音细节有点毛躁，低音有点单薄）。 线路均为参考网上的东拼西凑一起，数\模分开供电。不懂使用PCB作图软件，只能用最原始最土方法做PCB板。 做好后邀请同事带上他在淘宝买的成品板（PCM2706+CS8412+SAA7220+TDA1541+NE5534）试听比较。(USB转SPDIF用网上购买的TE7022成品板） 1541和8741感觉就是中音都比较突出，仅仅8741比1541那种韵味略为单薄； 至于高音，8741对那种嗞~嗞~响之类的细节表现得比较细致、清晰，1541则不是很清晰，有的几乎听不到；至于低音，1541感觉比较单薄，量不够足，8741比较突出点，弹跳感也足一点。 总体来讲这两块板给我们俩感觉就是，1541高低频略差，中音比较润滑饱满，略好于8741；8741则各频段比较平衡，解析度也高一点；但仍感觉略为不足的是声场还不够宽。 真诚希望各位大侠们发表一下其它不同搭配的不同听感。 以上仅为个人对这两块板的看法，不代表其它的也一样，不喜勿喷。       (责任编辑：admin) |
