自制6n11+6n2电子管胆前级放大器
时间:2012-08-31 12:12 来源:未知 作者:admin 点击:次

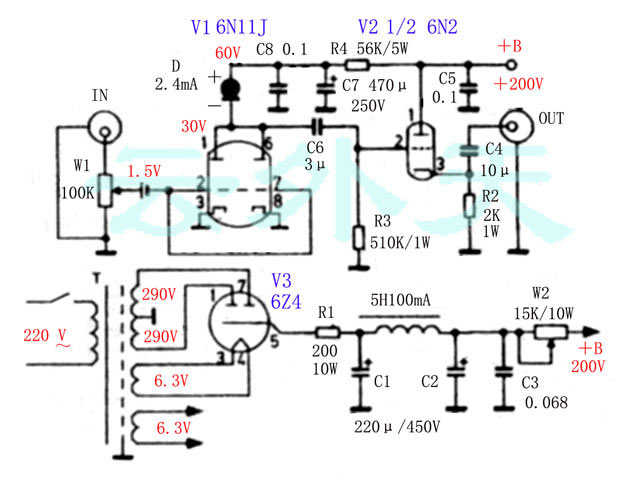

| 本文采用荣获蒙特卡罗大奖赛的最佳前级线路，对电源部分作了些改进，音色醇厚、通透，极富音乐感。 输人放大器6N11的负载电阻改为恒流二极管，电流恒定，阻抗高，输出幅度大，稳定性高．输入端串接一个电子表1.5V扣型电池，改自偏压为固定1．5V负偏压。输出管由半个6N2电子管组成阴极输出电路，输出阻抗低(约600Ω)，对后级放大器匹配极为方便。 元件选择:高压电路电阻选用七十年代国产军品“大红炮”，箕它电阻选用HOLCO电阻，耦合电容选用WIMA MKP电容，0．1μF，0．068μF电容选用新德克MKP电容，恒流二极管可用3DJ7代用．电位器选用华泰国产多档电位器，电子管选用J级军品，两个声道电容元件及电子管须严格配对。 制作要点:(1)底盘选用1～2mm黄铜底板制作，不易磁化。(2)地线一定要一点接地，地线最好选用镀银的粗铜线，二声道各一条从输入端至输出端的主地线。电源也必须一点接地，最后三条地线汇合成一起，接底盘。(3)RCA插座要装上绝缘垫圈，使RCA的负端不与底板接触．(4)电子管要立式安装，电子管座安装要使输入、输出连饯最短，6N11第②脚要靠近输入端，地线要从②③脚间引出， 调试与校音：(1)开大音量至2／3处，站在距音箱前0．5m应听不到噪音。如能听到，改换灯丝接地端或将地线接底盘处改变位置。(2)如一个声道噪音大，宜检查阻容元件或换用电子管试试等。  (责任编辑：admin) |
