小电驴摩托车加测速、里程、时间、温度显示功能表超实用
时间:2013-02-23 10:33 来源:www.ndiy.cn 作者:uutkg 点击:次

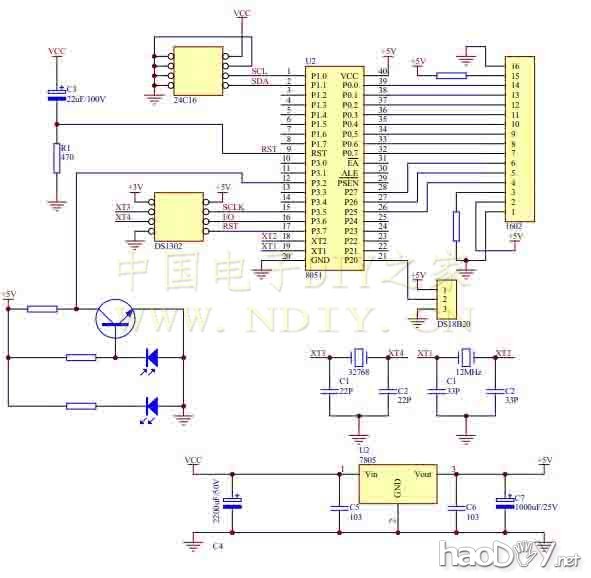

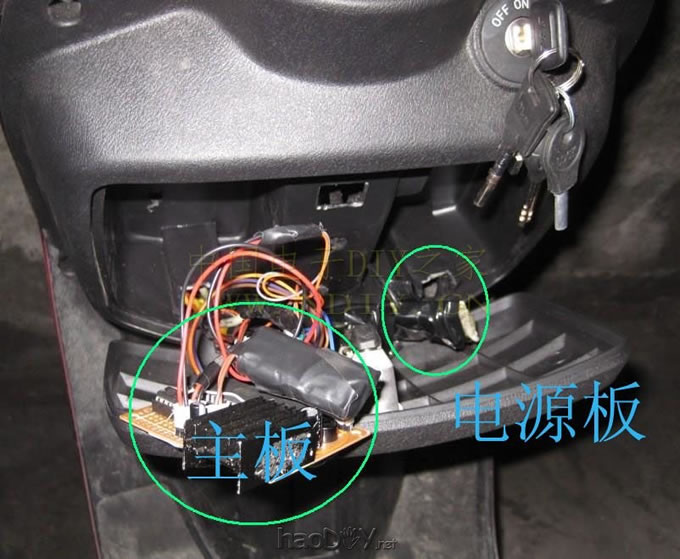

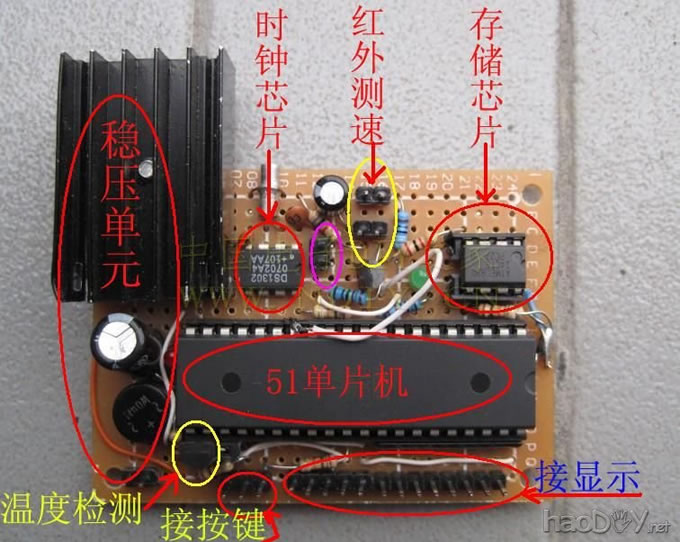

| 业余时间总不喜欢闲着，想着怎么来给小电驴加点实用的功能，加功放嘛觉得比较炫， 但不实用。天天上下班骑电动车，也不知道公司到家到底有多远，自己这么久骑了多少路。那就 加个里程记录吧。 翻箱倒柜一番，找到了DS1302、DS18B20、1602、24C16还有一些红外发光二极管和接收二 极管。说干就干了，开始画图。原件比较少，电路图也比较简单。 主要原理是通过红外对射数前轮转的圈数。我电动充饱气周长约1.5米，也就是转一圈走1.5米。而车轮子有六个杆，相应的转一圈，单片机通过红外对射可以收到6次脉冲。这样每次脉冲也就是0.25米。也就说最小的单位要以显示到0.25米。没必要那么精确，于是我取4个脉冲为1米作为显示的最小单位。 除了记录里程，还加上时间显示（这样上班就不怕迟到了），在时间的每一秒变化时可以记录这一秒间隔走了多少路，这也就可以计算出时速了。 最后加上DS18B20测量温度。一套实用又简单的小电驴里程显示就完程了，嘿嘿  焊好的板子  主板和电源板的安装位置，我的电动车前面的这个箱子空间太小了，什么都放不下，这回可是有利用价值了。  1602安装的位置原先是电力指示表，没有合适的位置，就把这个电力表移到下面，原先位置割出1602大小的位置安装位置。 (责任编辑：admin) |
