六路音频切换器 单片机控制，小巧带外壳，无底噪
时间:2013-02-22 15:30 来源:www.crystalradio.cn 作者:色是壹境界 点击:次

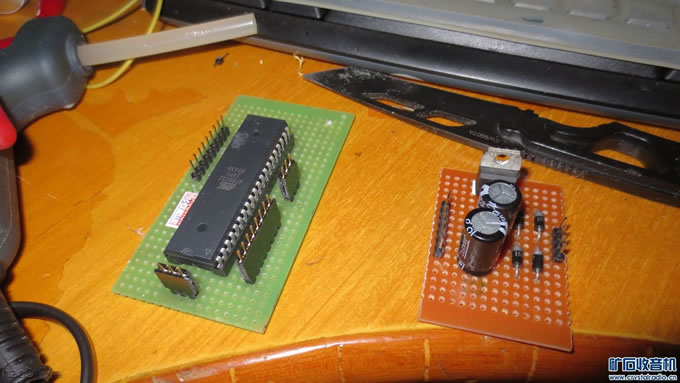

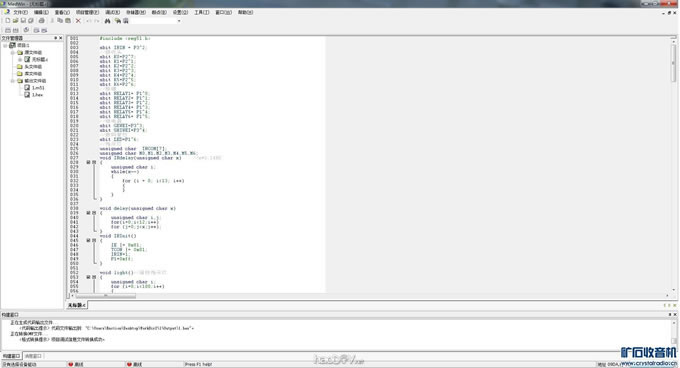

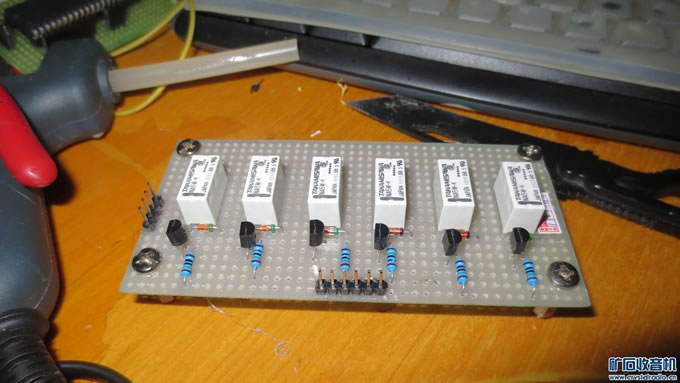

| 家里有很多的音频设备，比如CD机，收音机，电脑一，电脑二，手机，ipod等，但是用的功放是自己做的，因为很久以前做的，只有单路输入，现在要用很麻烦，每次不同的设备要不停的插来插去，淘宝上买了一个四路的切换器，但是就得很不好用，与其勉强使用不如自己动手，利用每天晚上的时间进行了大规模的换新改造。 原来是无源机械的，使用特别的变扭，声音很吓人。因为以前学过一点单片机的编程，所以这次打算用电子式的方式进行控制，只需按面板上的按钮和遥控器进行选着切换。 先是要准备各种材料，其中有AT89S52, 5V信号继电器，按钮，遥控器，红外线一体接收头，还有一些电阻，三极管等常用电子元器件。 上班时间乘着没事事情，花了一个小时设计了电器原理图，各个单独的模块保存到邮箱，晚上到家里慢慢的修改。晚上吃完晚饭拿出家里珍藏很久的单片机的试验箱，开始设计编写程序。好久没有写程序了，很多指令都有点忘记了，还好不是很复杂的东西，翻开以前的书籍，东一句西一句的挑选和研究，并打电话给以前的学长请教。花了两天，写好了程序，下面上图（节选）  有了程序之后就等于完成了一半，剩下的只剩硬件的部分了。休息了一晚，明天再做！ 晚上早早的吃完晚饭，拿出试验用的洞洞板，手起刀落，四分五裂。 下图为 继电器来选择模块  单片机控制模块和稳压电源模块，因为使用的电流不到50MA,所以不需要散热器  按钮和遥控接收模块 (责任编辑：admin) |
