USB DAC解码器（TDA1541 ）+耳机放大器(2)
时间:2013-02-21 19:36 来源:www.crystalradio.cn 作者:ntwhq 点击:次

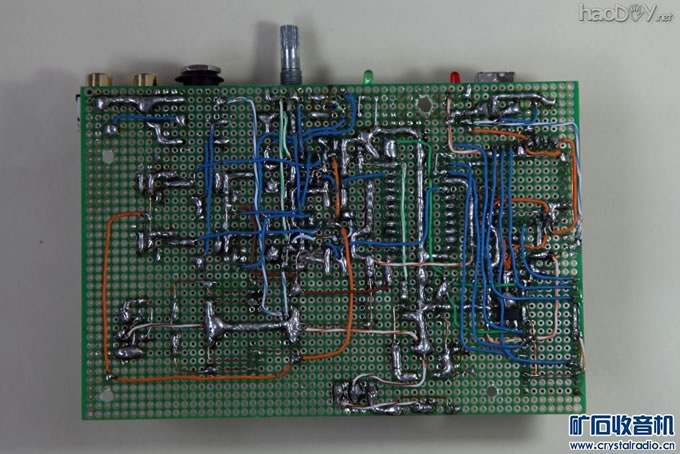

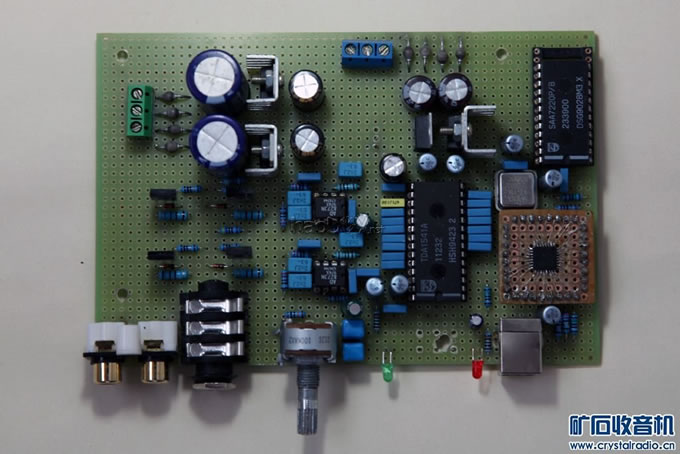

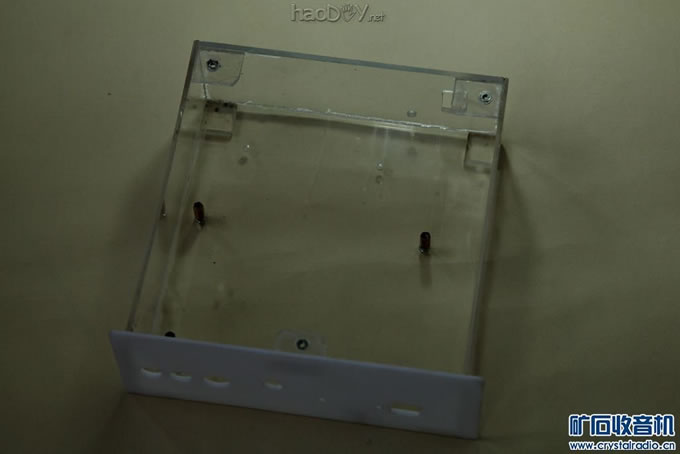

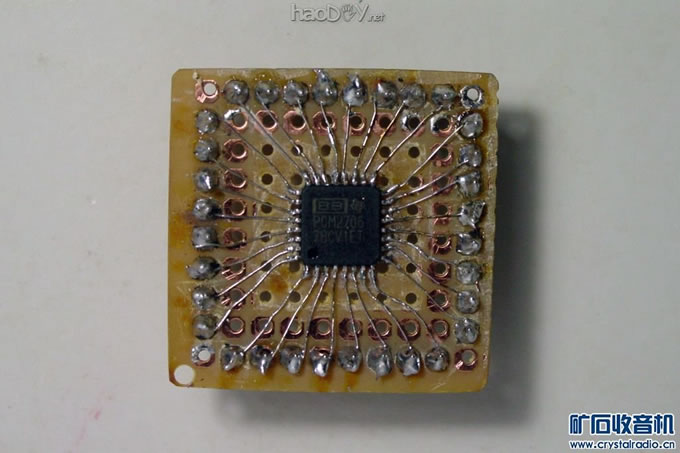

2、安装制作 使用10cmx15cm的洞洞安装。 PCM2706是贴片元件，无法直接装在洞洞板上，我就自己做了一个转换板，将其先按下图装在转换板上，就可以安装到电路板上去了。  三端稳压块LM7805、LM7815、LM7915工作时发热量较大，要加散热片。 变压器我是在淘宝上请人专门绕制的，如果怕麻烦也可使用两只变压器，7.5VX2和17VX2的各一只。 安装好的电路板正面图，SAA7220本来应该装在PCM2706和TDA1541之间，由于是后加的，只能装到现在的位置了，使相关连线长了一点。  背面图:  外壳是用有机玻璃做的，如下图，其内部尺寸是152(宽)X160（长）X55（高）（单位：mm）  (责任编辑：admin) |
