新学感光膜制作PCB---TDA2009小功放 附视频
时间:2013-02-20 22:03 来源:www.crystalradio.cn 作者:dianrong 点击:次

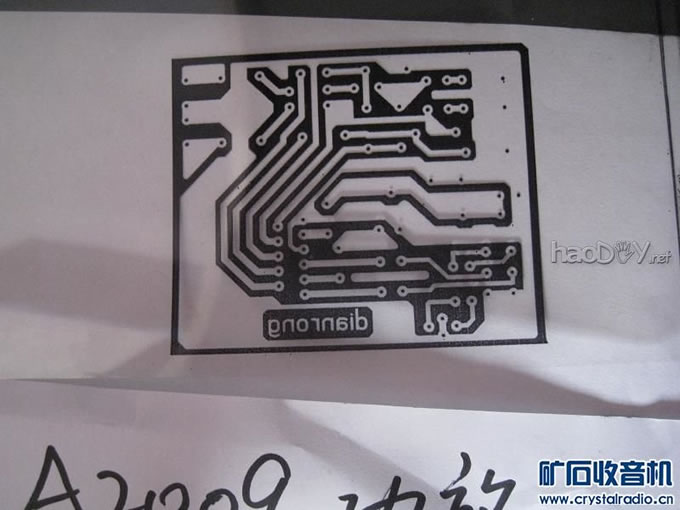

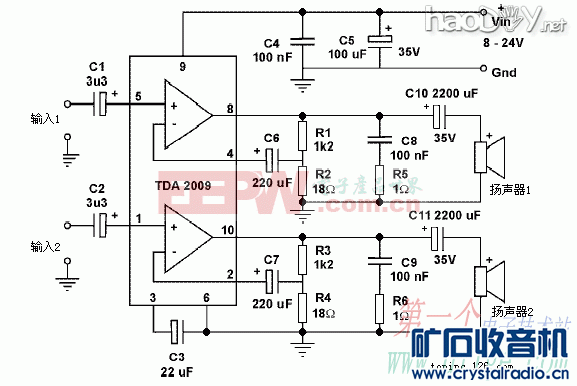

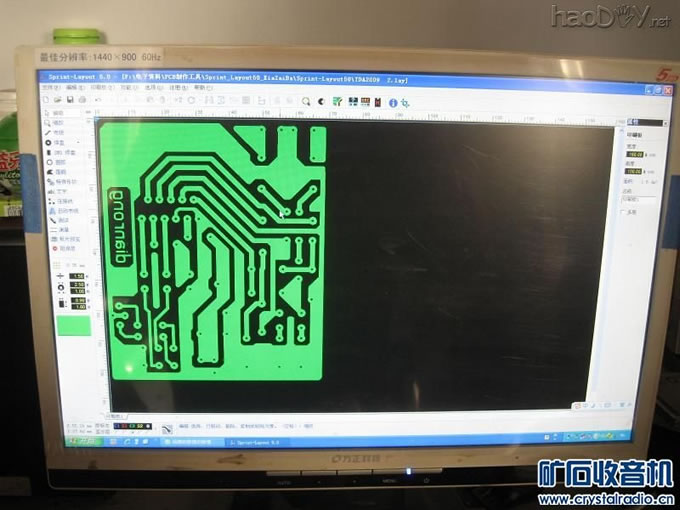

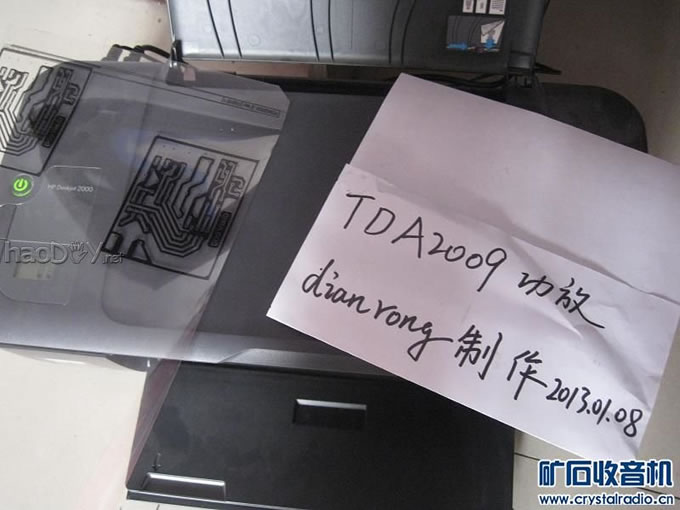

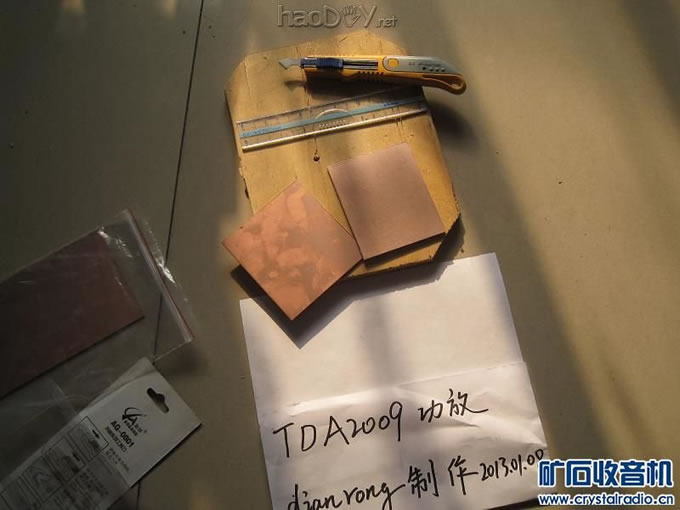

越来越迷上了PCB的制作，原来做一些东西老爱在洞洞板上搭建，做了几次PCB后万用版决定扔一边了 PCB板虽然前期费点事但之后安装元件及调试及其方便快捷，只要设计正确合理，基本一装就成，这次是第二次 做了，前面用TDA7057AQ（双5.8W）练了练手，装完后试机效果很好 用PCB板最大的感觉就是装完通电后就可以收拾东西了，不像洞洞板那样刚收拾完又得插上烙铁 上图~~ 先上电路图  用sprint-layout画图，这次有了经验，把空的地方都画上，或者跟地并上，一来可以加大覆铜面积二来腐蚀时能省时省料 图中右上角闺女看见老说是小青蛙   打印菲林   裁剪覆铜板  (责任编辑：admin) |
