改造一个mp3播放器
时间:2013-02-14 13:29 来源:www.crystalradio.cn 作者:maxge 点击:次

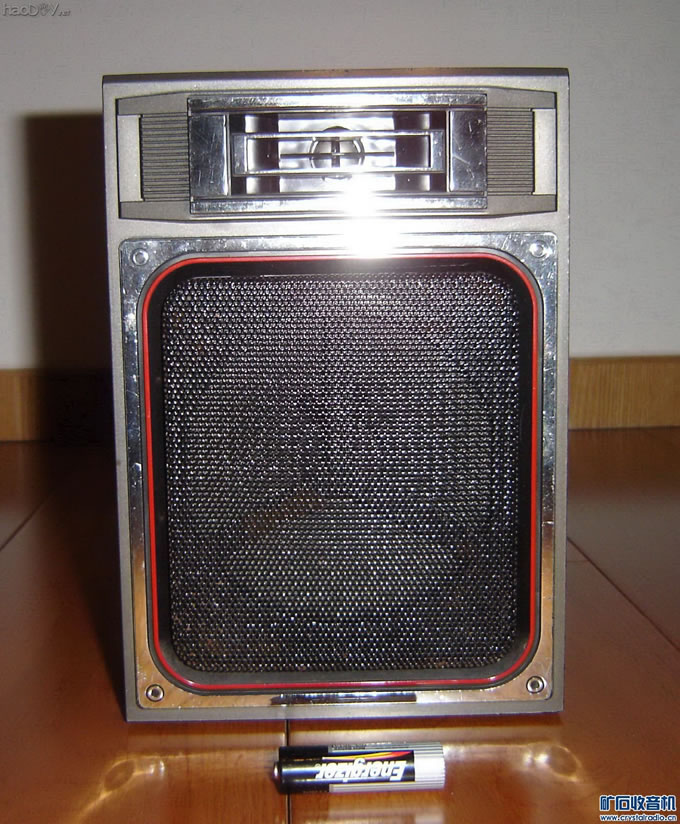

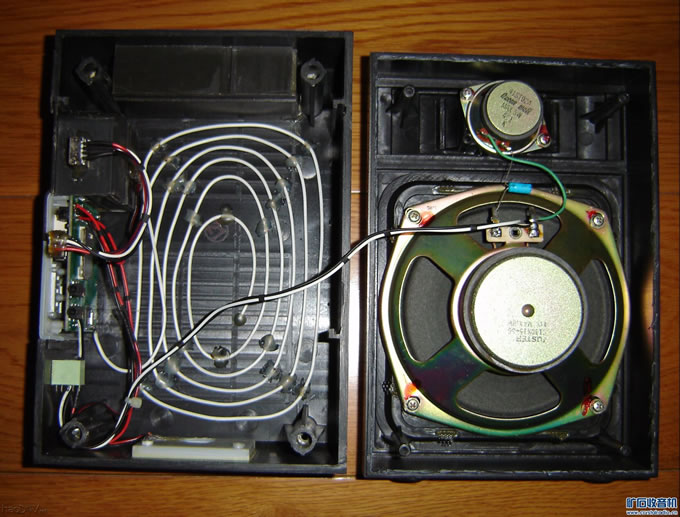

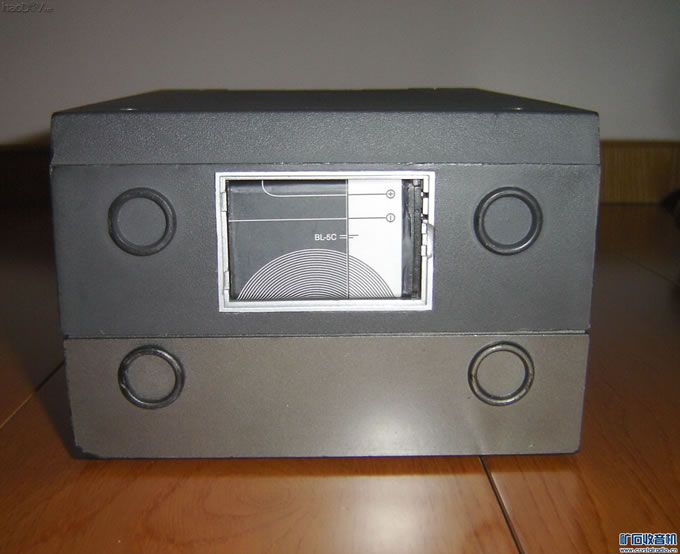

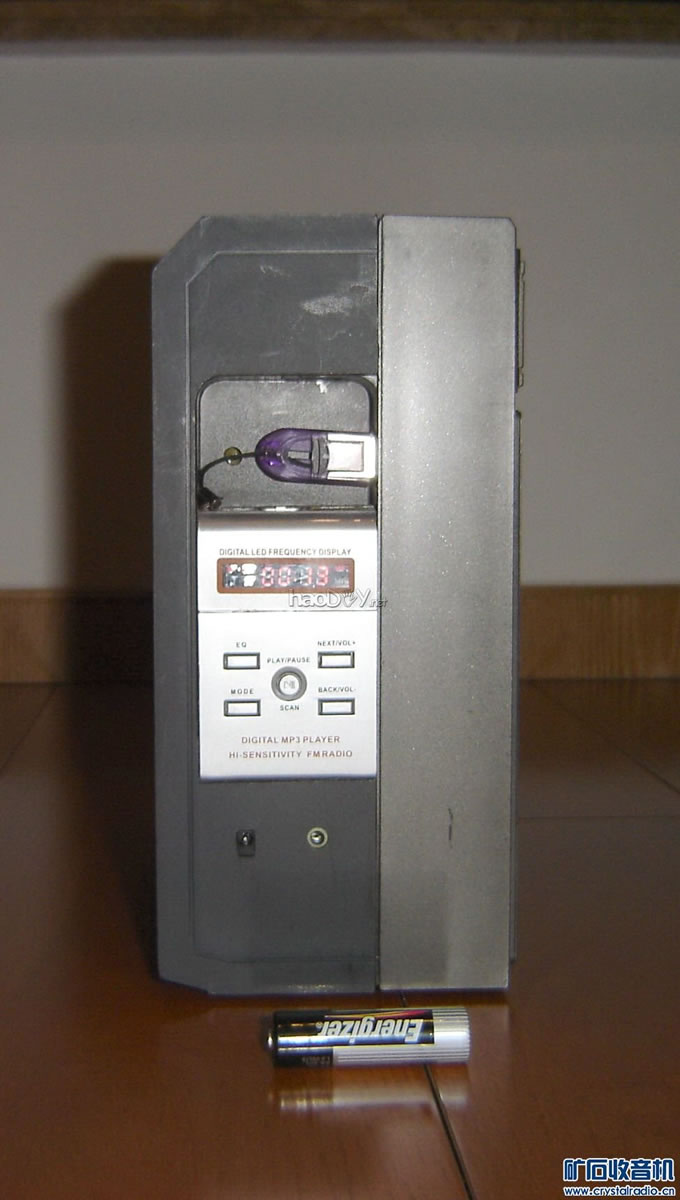

淘宝上买了个MP3，包邮60元，送一个4G的TF卡，原想是家里搞卫生、做饭时听听歌，拿到手大失所望，分量屁轻，一个2吋扬声器，音质完全是打酱油的。 恰巧家里一个收录机不要了，是飞梭800,20多年了，正愁扔了可惜，于是将音箱与MP3组合，这是音箱正面，高21.5cm，宽15cm。  这是侧面图，这个凹坑是原先就有的，是放音箱联线与插销的地方，音箱原厚度15cm，现截薄到10cm，将MP3截下正好卡进去，上面空间正好插U盘。U盘的顶部那个小洞是充电指示灯，原机指示灯在侧面，充电亮，充满灭，是一个芝麻粒大小的贴片LED，电压1.2V，准备用直径5mmLED代用，但实在找不到1.2V的LED，只好把原机的芝麻管取下装在小板上再固定。  这是底部图，将MP3电池盒截下装到音箱的底部。  这是内部图，那白色环状线是充当FM天线，稍有技术含量的就是把充电孔、USB接口连接线等连上。  改装后最大的好处是音质得到改善，而且原先正常音量要显示“9”，现在同样音量只要显示“3”就可以了，为方便提携，在顶部又挖了个提手。 (责任编辑：admin) |
