一直想做一台成本并不太高的前级玩玩,已策划了很久,在广州雀仔老吴的帮助下,终于于近日完工了,经过一个星期的褒机与调教,现在已经基本进入状态,与大家分享一下
基本线路:每声道用一只单三极旁热胆5842共阴放大,屏极负载牛输出,线路简洁,电源分体~,
用料:
1,5842用GEC出品的金脚军盒包装品种;整流胆RCA280
2,全机的电源牛,扼流圈与输出牛均由老吴操刀量身定做;
3,机壳用鸡翅木加黄铜板;
4,接线为“鸡骨草”加布皮多股纯铜线;
5,虑波电容WE 5UF勾脚腊封电容 + 马路尔纸筒;
6,AB电阻 + 丝碧红头100UF/50V阴极电容。
材料备齐后,马上开孔、打磨、装件、焊接、调试,忙得不亦乐乎!尽情地享受着DIY的乐趣!! |
-
-

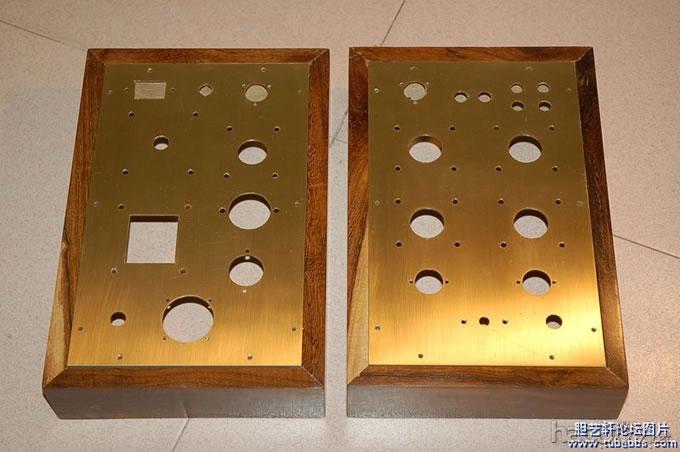

铜板开孔打磨完成!
-
-
装件! (责任编辑:admin) |
