超级手机移动电源(3)
时间:2013-02-13 13:51 来源:http://www.crystalradio.cn 作者:xiaoduan 点击:次

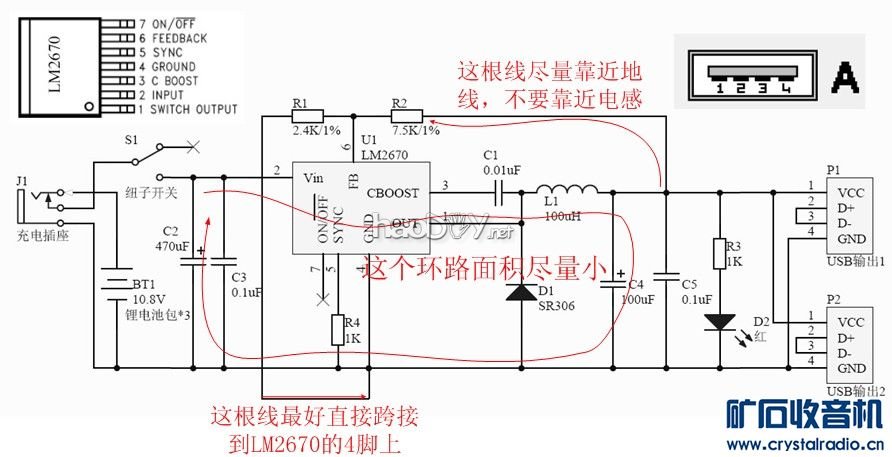

 6、仿制注意事项 （1）、电感的选择一定要注意，首先直流电阻要小点，否则工作起来发烫，带载能力差，简单说就是电感的线圈要用粗的漆包线。用铁粉芯最好，实在没有，用磁路开路的那种工字型铁氧体成品电感也可以，电感量最好大于20uH，不要太大，小于200uH，太大影响动态响应速度。实在没有磁芯，用节能灯磁芯绕制电感也行，但要注意，有条件最好锯一个缺口（气息），没有条件开气息的话，记得减少绕的匝数，最好10匝以下，一般我觉得有4、5匝就够了，否则容易磁饱和，具体由您自己试验确定。 (2)、布线一定要注意，如下图。如果布线不好，会产生不稳定，轻载时可能发现不了，重载就不行了。如果带载能力差，可能产生了不稳定现象，除了调整布线外，可以尝试将一个1000pF电容和100欧姆电阻串联后并在D1两端，再不行在R1两端并联一个0.01uF-0.1uF电容试试。  (3)、C1一定不能少，C3和C5也最好不要少。LM2670的5脚不可悬空，R4可以直接用一段导线代替，即LM2670的5脚可直接接地。D1不一定要用图中的参数，只要是肖特基二极管即可，比如1N58xx。R1和R2的阻值满足图中的比例即可（略有偏差没问题，最多造成输出电压略略偏差），也可以用其它的阻值。C2和C4的容量您也可以调整，C4的容量最好不要小于100uF。 (4)、此电路只适合电池电压高于8V时，如果你有两个及以上锂电池，可以串联使用，最高输入电压支持到40V，当然要注意输入滤波电容的耐压。 (5)、电路焊好后，不要急于用手机去试，千万注意USB接口的线序不要接错了，否则烧手机俺可付不了责任
