DIY TDA2050 IC的Hi-Fi芯片放大器

其中我打电话一个“迷你Gainclone”，该项目是立体声放大器与增值耳机输出。该放大器是一个单一的集成电路（IC），它是由意法半导体TDA2050V围绕。从数据表中，TDA2050V的目的是使用AB类的Hi-Fi音频放大器。该芯片将+ /-4.5V至+ /-25V的电源电压范围内工作。在约25W的输出功率的效率是约65％。有一件事要注意的是电路增益的需要至少24dB至保持稳定。

内置的放大器推动一个对我的朋友杰士RB-51书架式音箱。是8欧姆的扬声器，有一个灵敏度的92dB@2.83V / 1米，所以它并不需要多大的力量，以获得高SPL，这使得TDA2050一个很好的匹配。该放大器可驱动大部分的线路电平信号源，如MP3播放器，CD播放机，调谐器等。小TDA2050V芯片听起来非常好，类似流行的美国国家半导体的IC。

建设 - DIY TDA2050功放

在我们开始之前，我建议你看一看TDA2050数据表 - （PDF 2.25MB），特别是如果你想做出一些改变，以符合您的立体声设置。是从数据表中，下面的图1显示了典型的应用程序使用分离式电源。

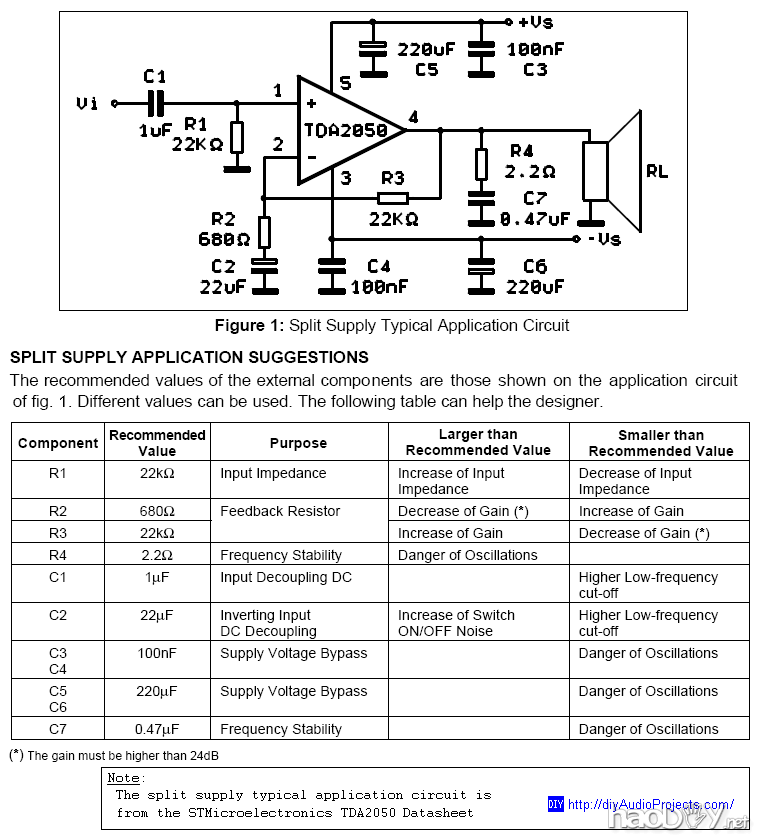

图1：典型的HI-FI功放TDA2050原理图

的数据表还包括一个印刷电路板的设计（图2中所示），人们可以使用。我用了一个面包板我的放大器（详情如下）。

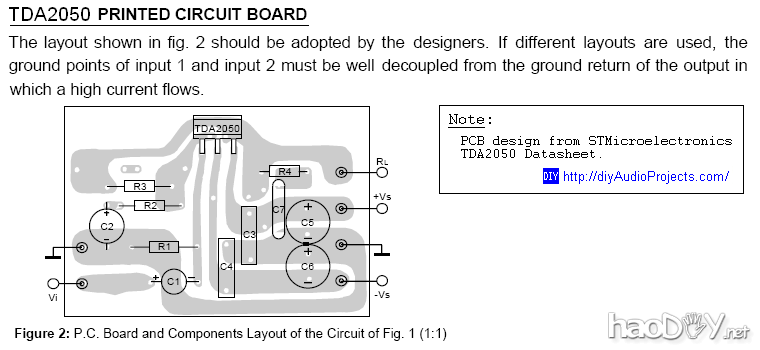

图2：TDA2050 HI-FI功放的PCB设计

我建立了放大器的示意图如下所示（图3）。仅示出一个信道。双刀双掷（DPDT）开关之间共享的渠道，这使得切换输出扬声器之间的输出或耳机输出。如果你并不需要一个耳机输出接口，可以消除双刀双掷开关和电阻器的开关后。的耳机适配器是从杆埃利奥特（ESP）的网站，你可以参考有关详细信息，。

电路增益为33（30分贝），它应该工作以及大部分线路电平源。您可以调整增益，但请注意，注意的最小稳定增益为16（24分贝）

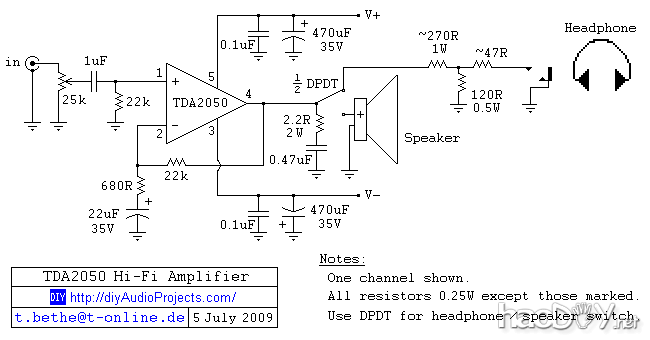

图3：DIY TDA2050 HI-FI功放原理图

该电路已被构造对面包板（perfboard）和总体布局如下图2中所示的印刷电路板的设计。对于输入的隔直流电容器，我使用1uF的Audyn的MKP电容器（金属化聚丙烯膜）。电容的使用您的个人喜好了。大多数薄膜电容器（聚丙烯，聚酯，聚酯薄膜...）我不建议在电解电容应该是一个大的改善。

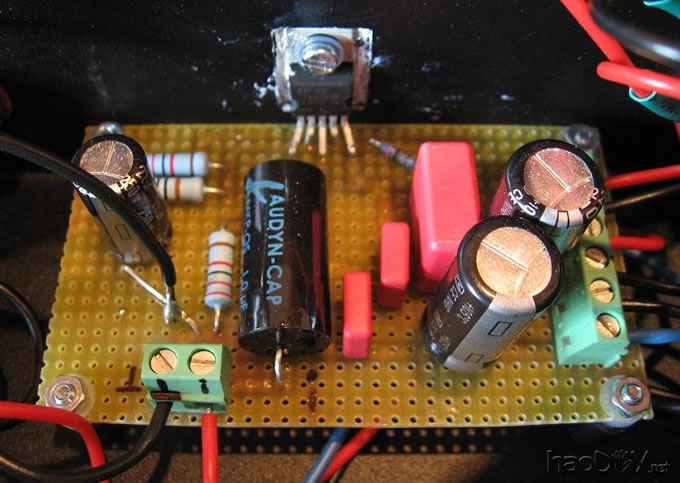

照片1：TDA2050 HI-FI功放面包板 - 顶视图

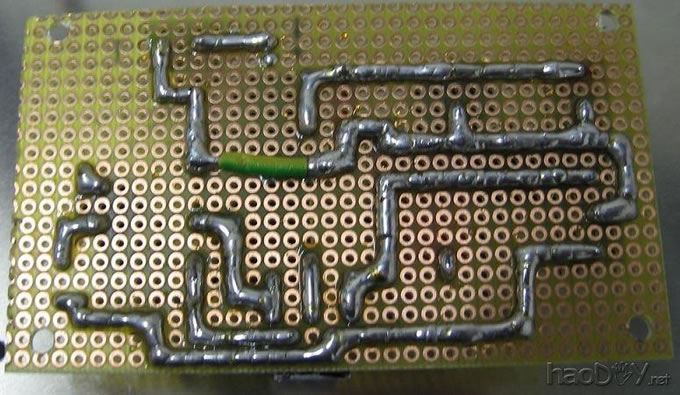

照片2：TDA2050 HI-FI功放面包板 - 底视图

这是相当简单的构造上的电路的各种面包板。这里有一些额外的建筑技巧，我希望你能找到有用的。

• 正确的接地方案，重要的是获得低噪音。最好的办法是使用一个星型接地技术。您将需要两个星形接地点 - 一个用于信号和一个用于电源。这两个接地点应连接在一起，通过一个单一的连接。
• 尝试保持尽可能短的信号布线。此外，信号线应紧紧地绞合在一起。您也想使他们远离任何交流电源，如电源线和变压器。保持导线尽可能接近到机箱也有帮助。
• 每个通道使用独立的电源接线。

DIY芯片放大器电源

我描述了电源之前，我想说一个安全的几件事情。该项目需要一个电源接线（120或220V），你不想要得到的之间。出现故障或不正确的电源接线可能会导致死亡或严重伤害！请参阅当地的电气规范的电源连接要求。使用适当的保险丝，将机箱连接到的电源“地球”。

一般的电源如下的“snubberized”Gainclone电源供应器设计卡洛斯·菲利佩（CarlosFM）。一个环形变压器，双18伏辅助使用额定功率为120VA（3.3A每二次）。我用的整流器35A整流桥（15-25A桥应该也可以）。在原来的PS原理卡洛斯·菲利佩·超快速MUR860二极管的使用。离散超快速整流器也可以被用来在增加的成本。我发现没有必要使用它们。每个电源轨具有10,000 uF电容之间的信道是共享的。供应只有非常轻微的嗡嗡声，只能听到，当我打开我的AKG耳机的音量到最大，也没有信号连接。

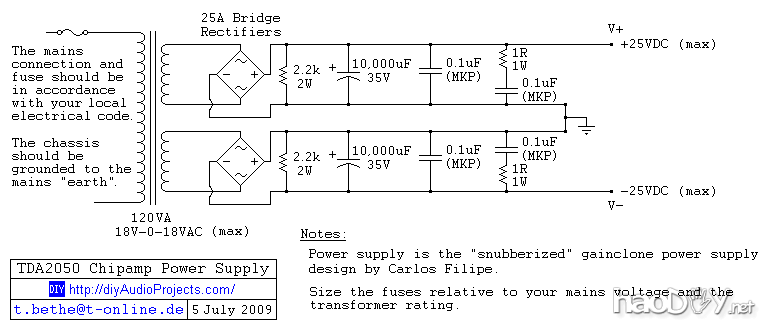

图4：TDA2050 Chipamp电源原理图

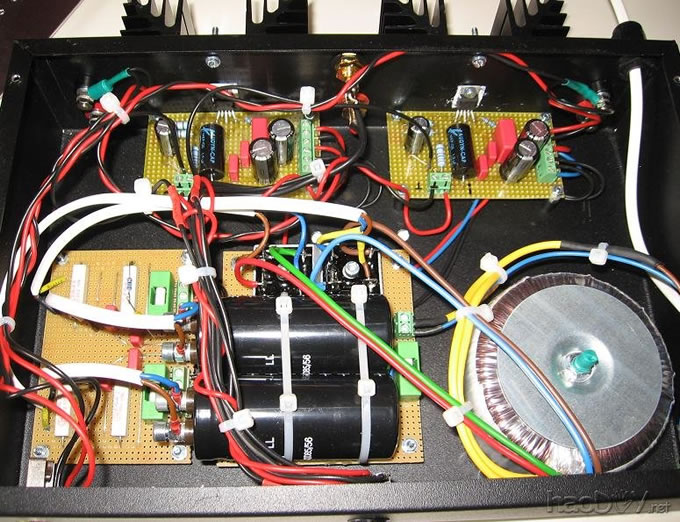

照片3：TDA2050的Hi-Fi芯片，放大器和电源 (责任编辑：admin)
