    好多年没玩音响了,看到淘宝上突然出现这么多拆机带PCB的厚膜出现了,价格便宜的令人不敢相信。想当初刚参加工作一月80几块工资,但一块厚膜就要化去一个多月工资所以一直舍不得买,只有羡慕的份。
    一晃20多年过去了,人也开始出现怀旧心理了。。。。。。

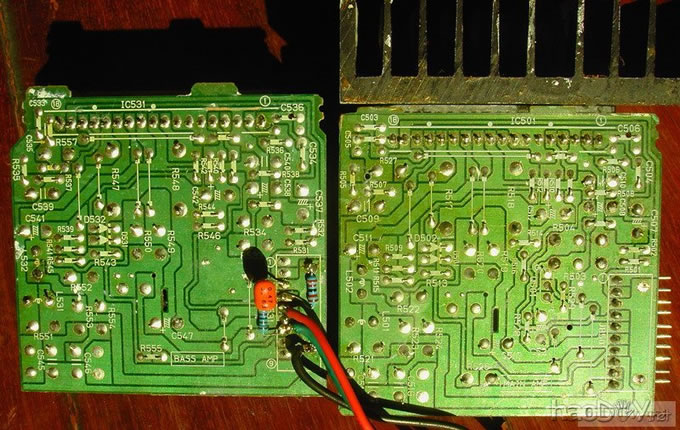

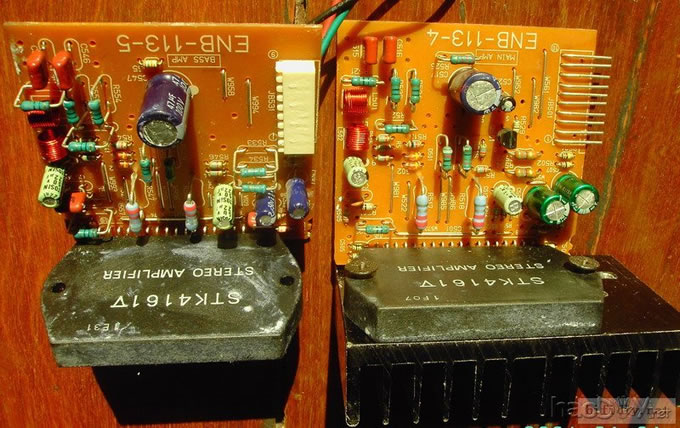

    废话少说 淘宝上化了一月工资的百分之一就买了两块拆机的STK4161v的板子。对照了下PDF资料接法基本相同。区别在于反馈网络多并联一个电阻和电容(小日本的电路基本都有这几个元件估计是认为修饰声音用的),另外在-30V输入端增加取样电阻通过串联一个二极管和电阻后接出(这个功能估计用于电平指示或过流检测)。 找了下论坛终于找到了各脚的接法。找了个变压器,电容等通电一试,OK!非常理想。
    原板布线非常漂亮,比较可惜的是接线非常麻烦一不小心就会搞坏板子,想想还是自己尽量按原板重新克隆块PCB 。当然各个元件参数一动不动的照用。
    先画个草图附上

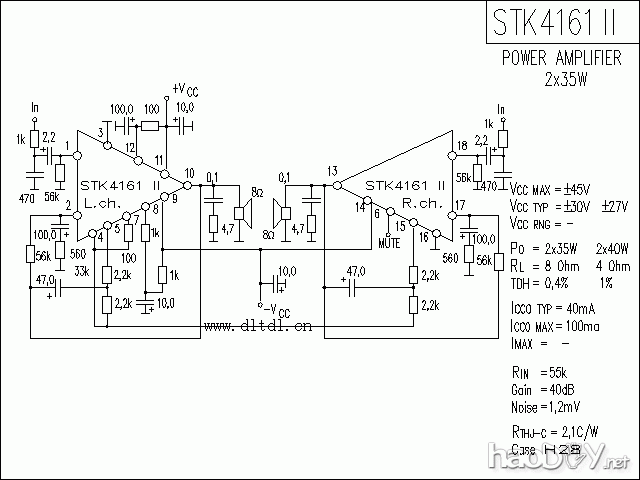

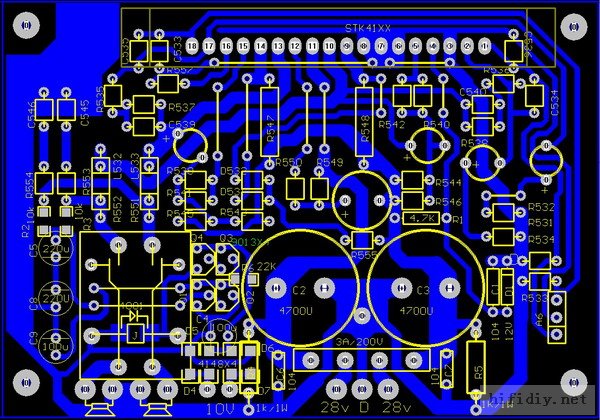

    草图是画了几遍了,但是几个元件阻值没法确定。几个色环电容体积太小并且颜色分辨不清。所以在这个PCP截图上标着原先的编号,只要对应焊上就行了。其实和官方的PDF差不多,只是反馈上多接了个低音补偿阻容元件
    不过凑空再补贴个图参考下吧。

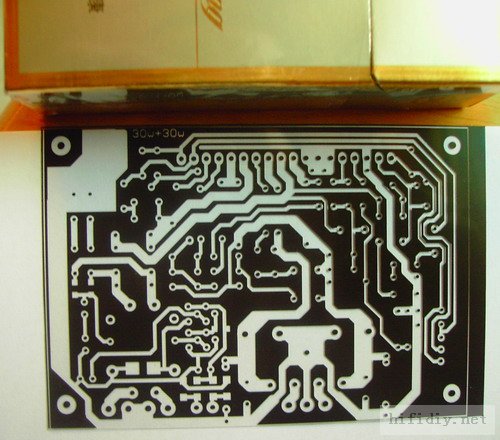

    下午抽空去打了张菲林,光刻的菲林精度确实高。就是商家对加工零碎的小图不太热情,所以我一般凑了几张图纸拼成A4纸大小后再去做菲林,价格倒非常便宜A4价格的菲林是5元一张。

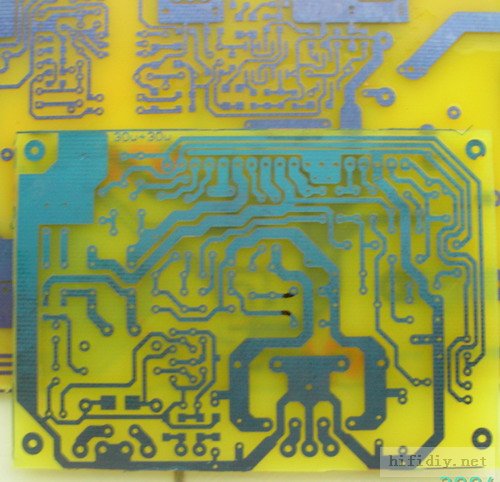

    接着就自己贴膜,曝光。其实这个非常简单对光线要求也很随便。几分钟几十分钟问题都不大感觉膜变色就可以了。

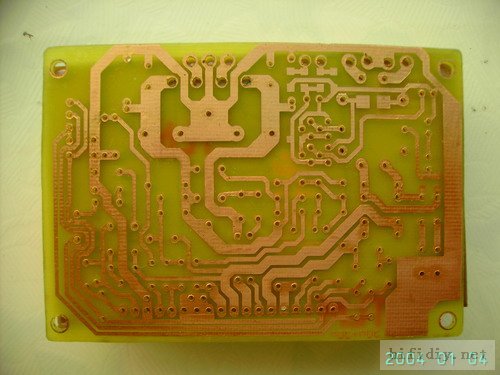

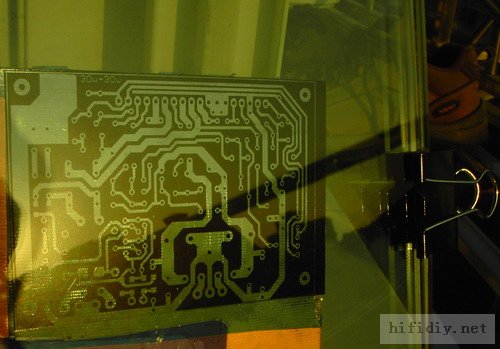

    接下来就是烂板了,这个很简单。看下烂好的板应该很不错吧。拍照已经天黑了照片已经拍不清楚了,其实精度要比丝网出来的还要精确。

    小日本的功放一般都在反馈网络里做了手脚,从90年代的“实用电子文摘”里基本每款日本翻译过来的图纸里都有低音提升电路,一般是人为在50HZ-70HZ提升3分贝左右,同样这个板子在反馈上也有这个电路。这也是讨好人的耳朵的缘故。

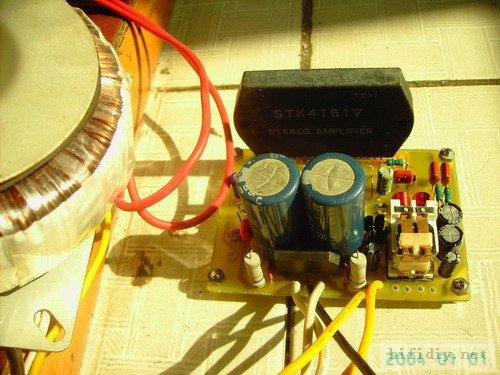

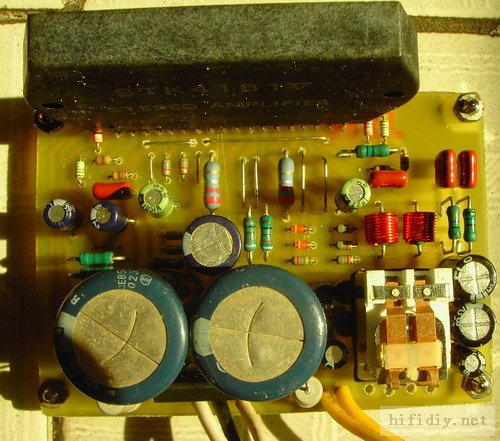

    今晚刚全部试接完整,非常顺利包括加上的扬声器保护电路全部OK了。都是边做边改的,到这里为止都已经正确了。新加的元件已经标注好了,其它元件都是原板上拆下装上的,要DIY非常简单。这个板要比原板更安静,贴着扬声器要很仔细才能听到底噪,说明布线还是成功的。
    对于声音不去评价,反正就是小日本的功放。
    图上R555不用焊(包括R555前面的几个元件,我是为了美观把这几个元件都焊上了。原先是检测负极过流信号后外接保护器,这里已经没用处了)。


     声音属于温暖型的。因为我只是重排了下PCB,增加了整流滤波和扬声器保护部分,功放部分还是用的原阻容元件。声音还是属于日本音响一贯的特色。





    光刻菲林就是图形做成黑白底片。就是为了印刷做丝网板用的。印刷业,制PCP板都靠张黑白底片先用感光胶做成丝网板。然后就可以印刷各种图形了。
