DIY一个OLED白光T12焊台
时间:2024-05-17 16:05 来源:www.51hei.com 作者:admin 点击:次

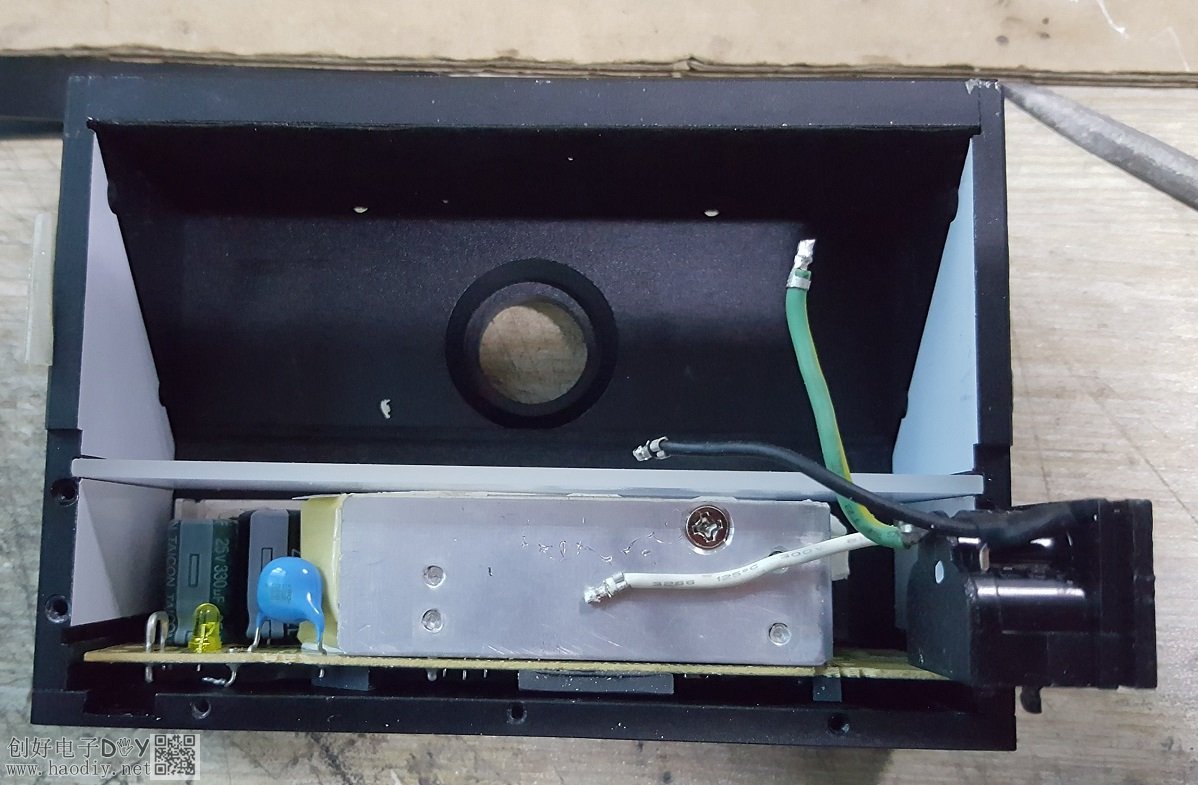

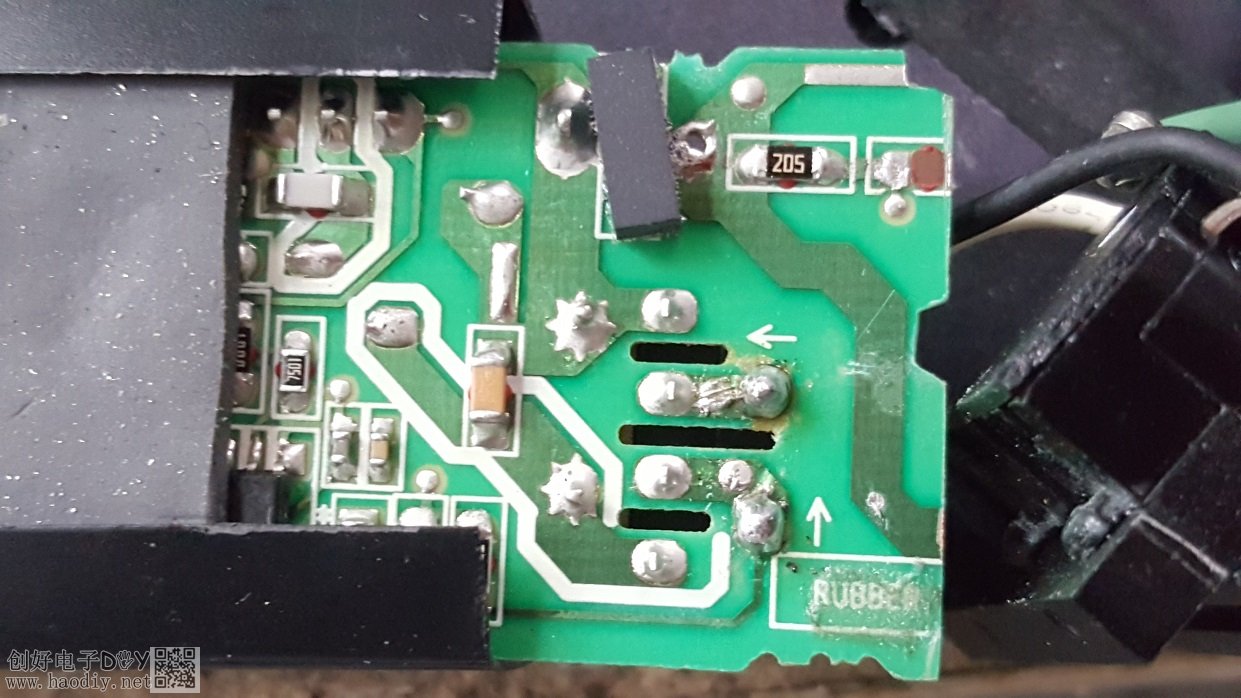

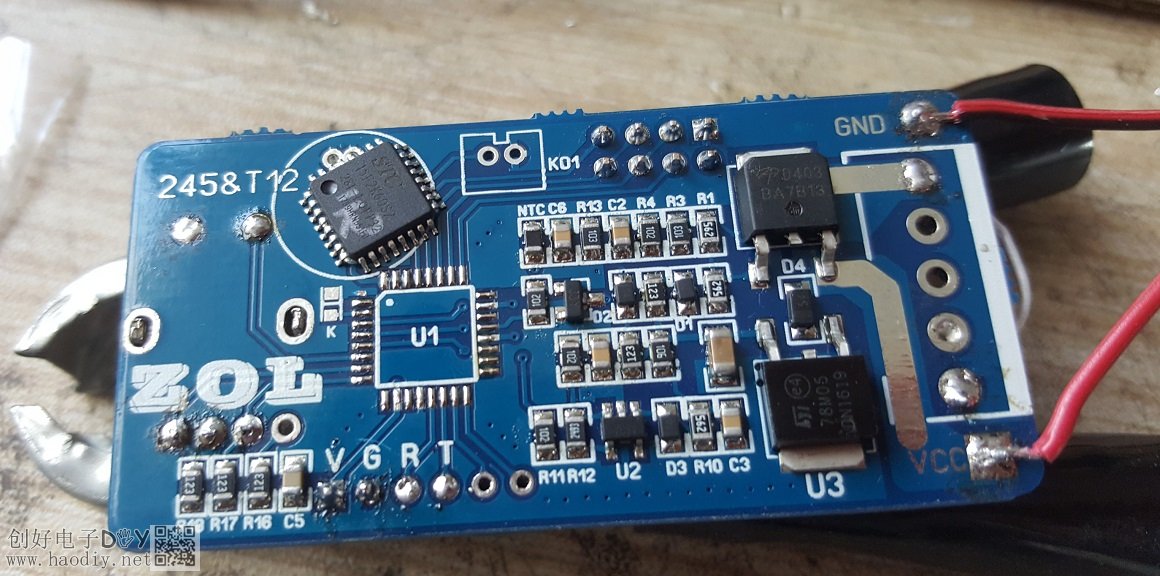

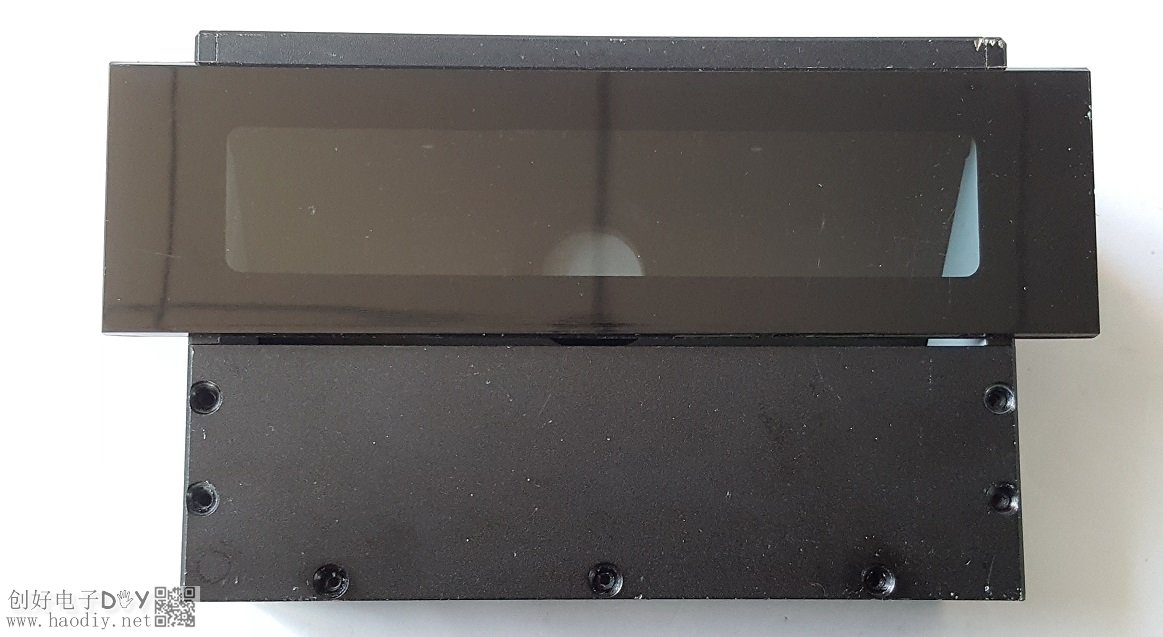

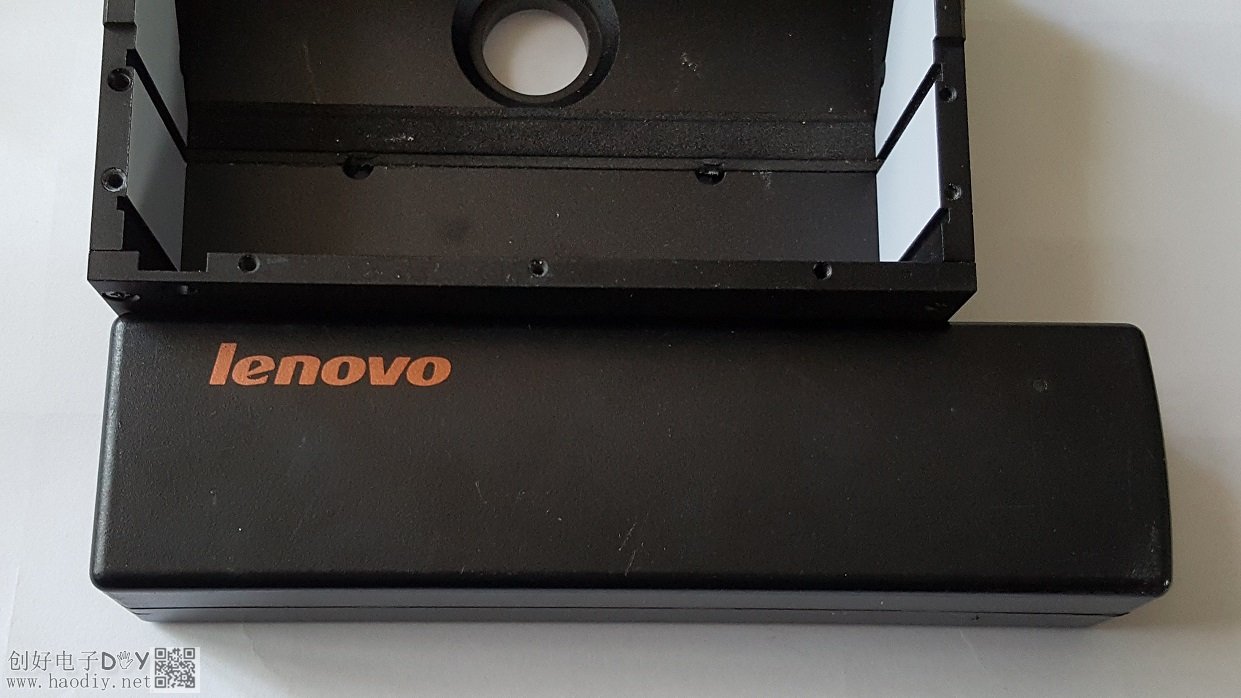

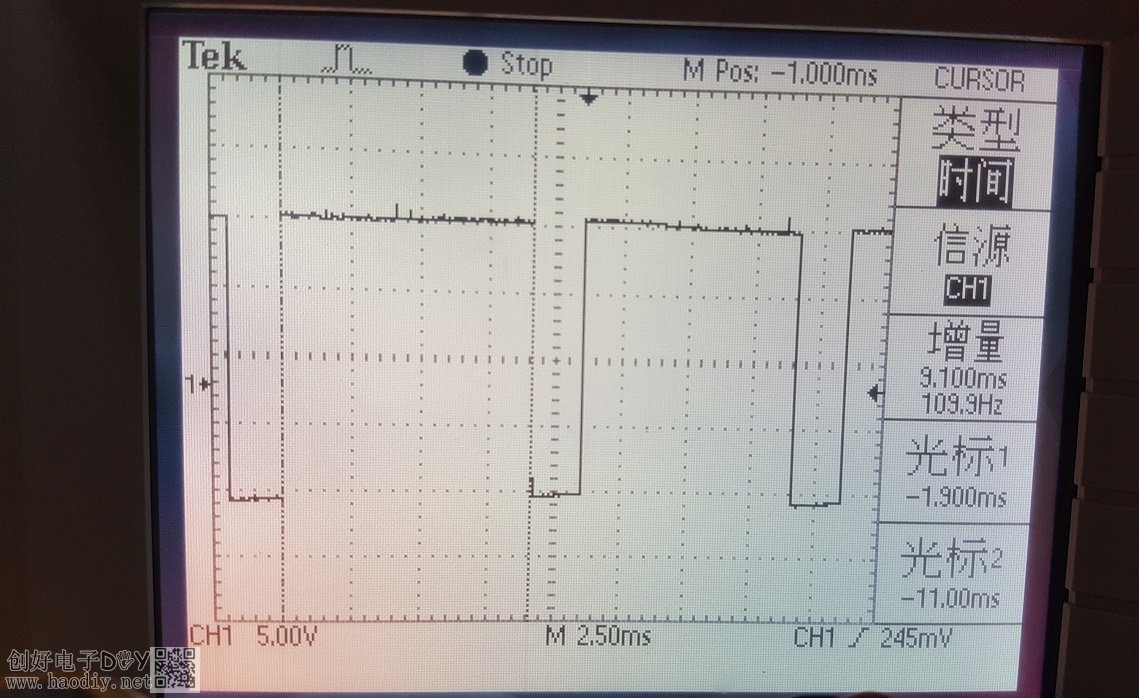

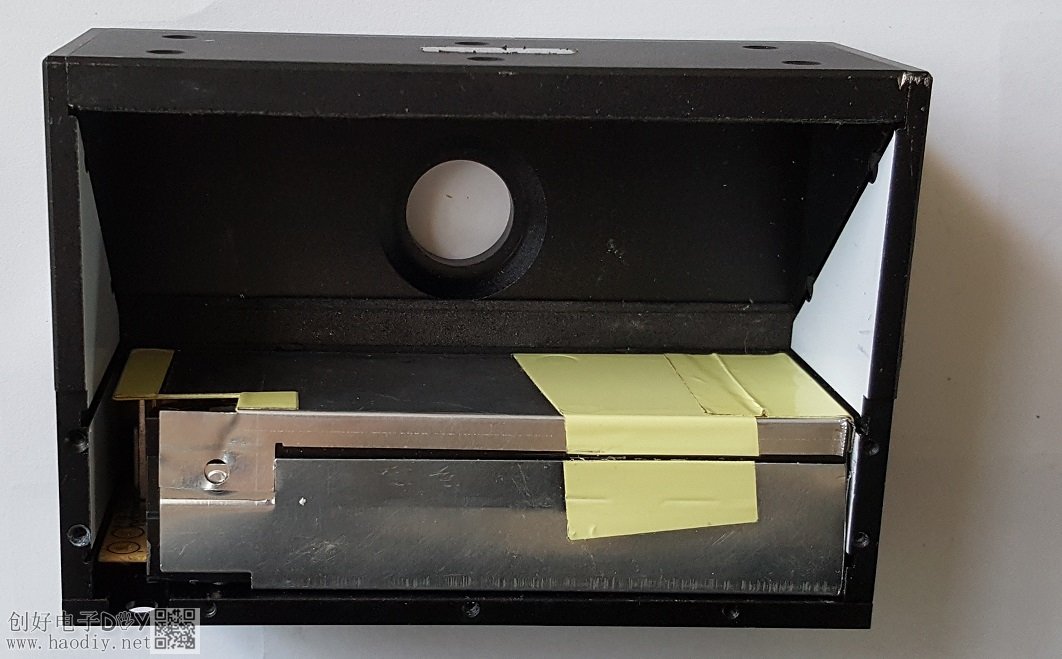

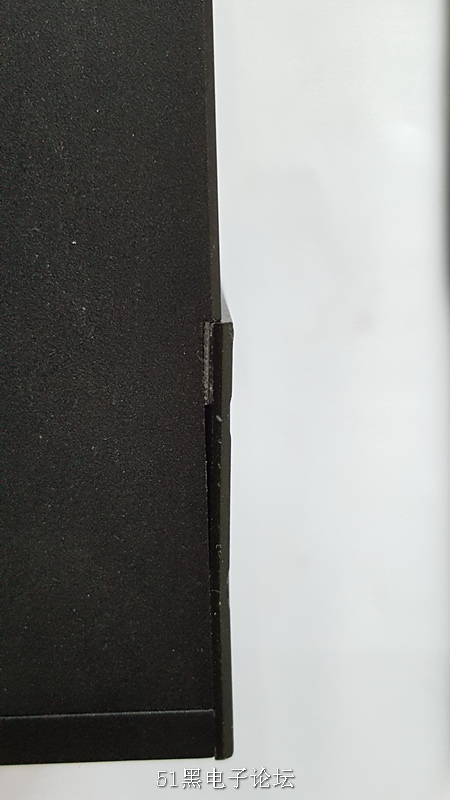

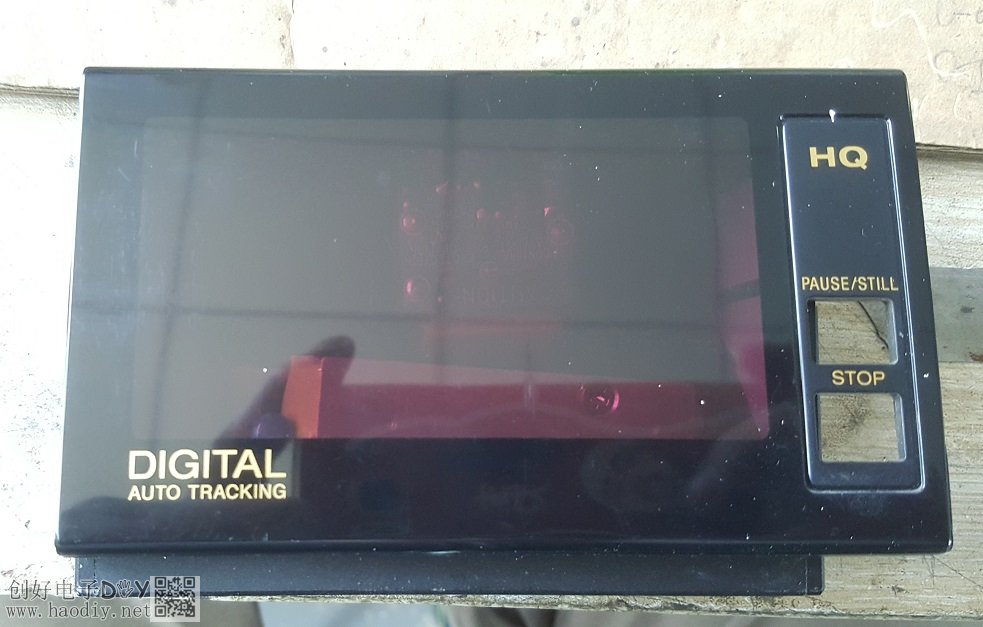

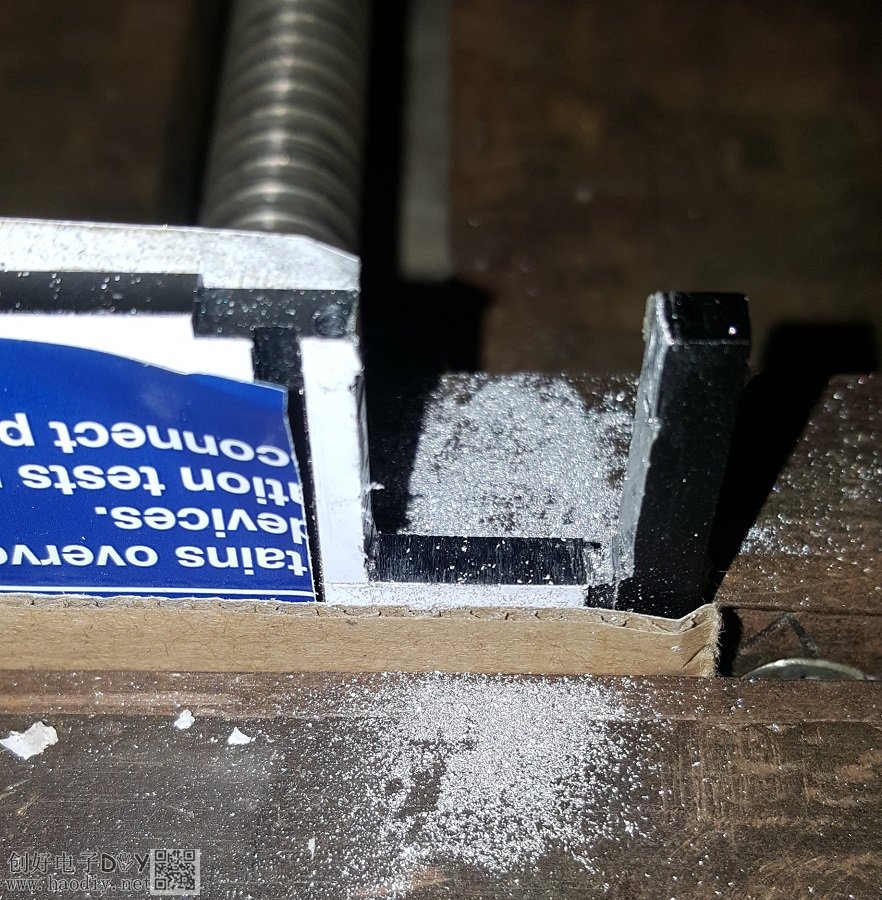

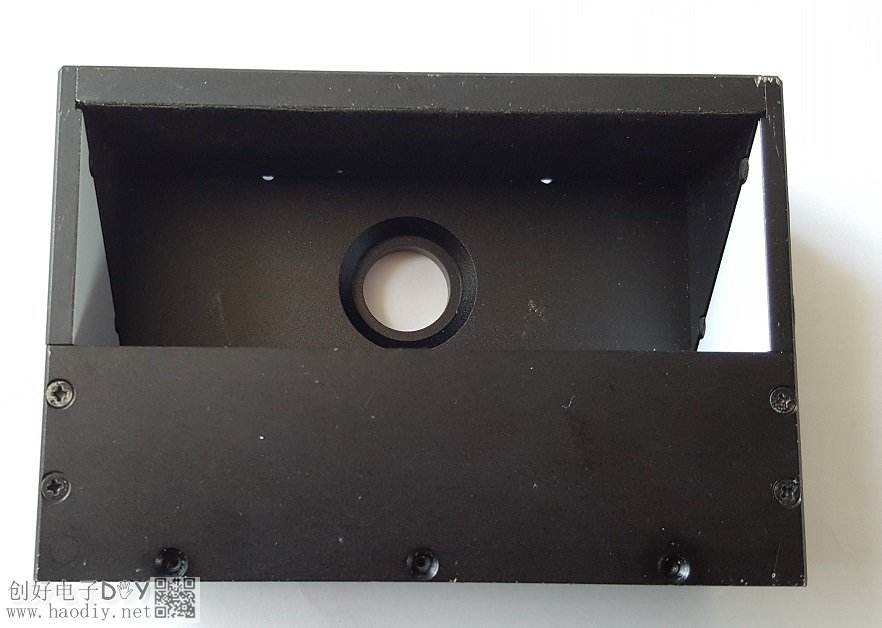

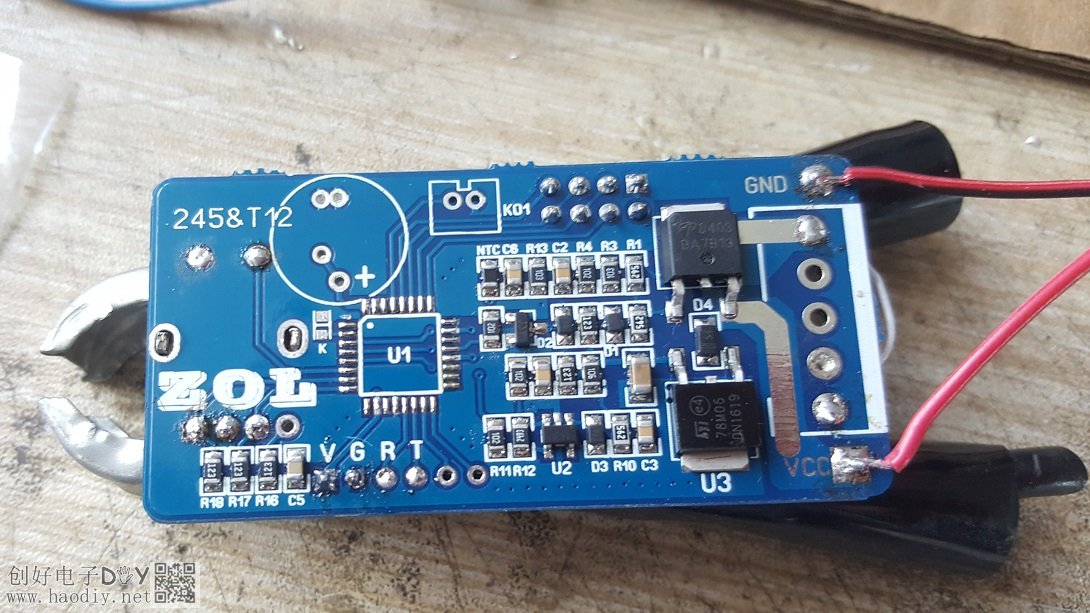

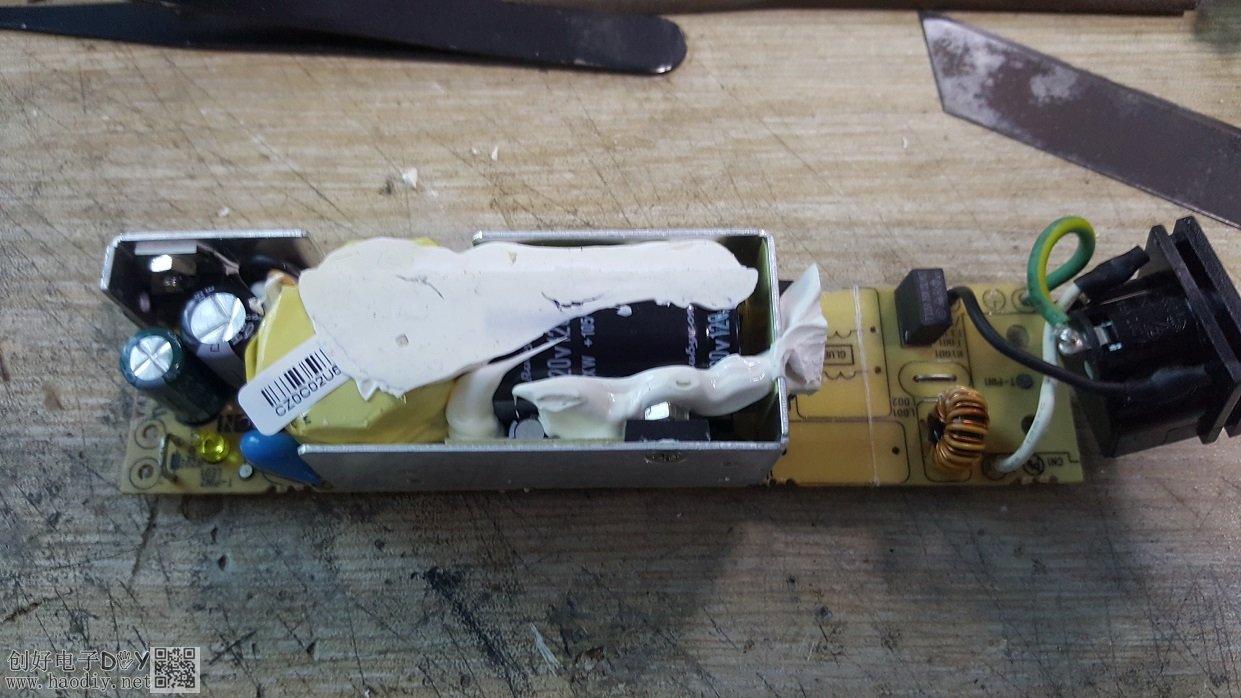

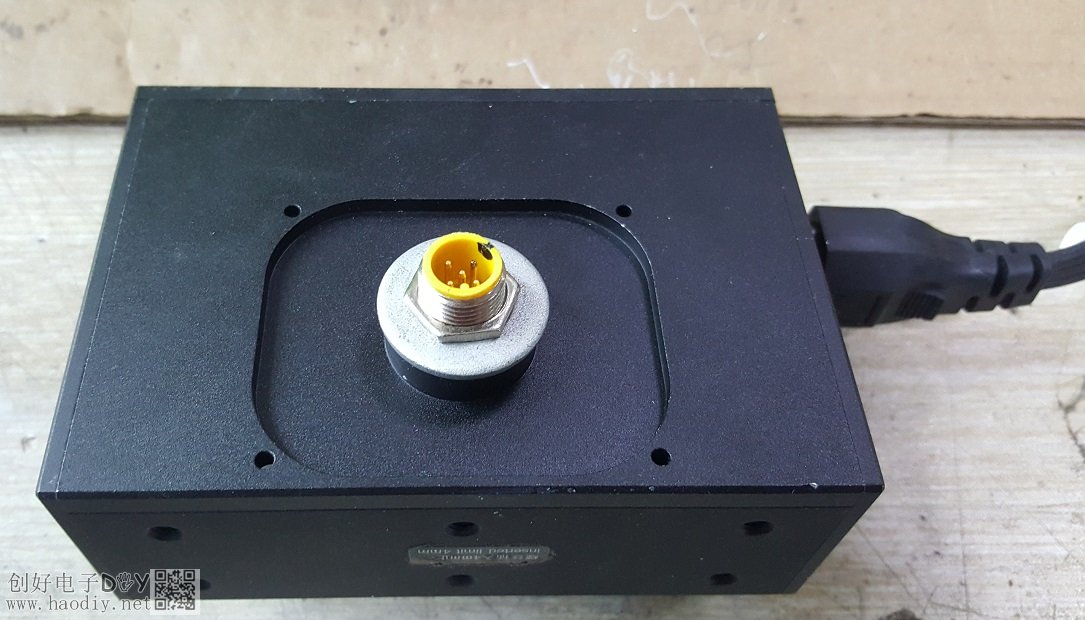

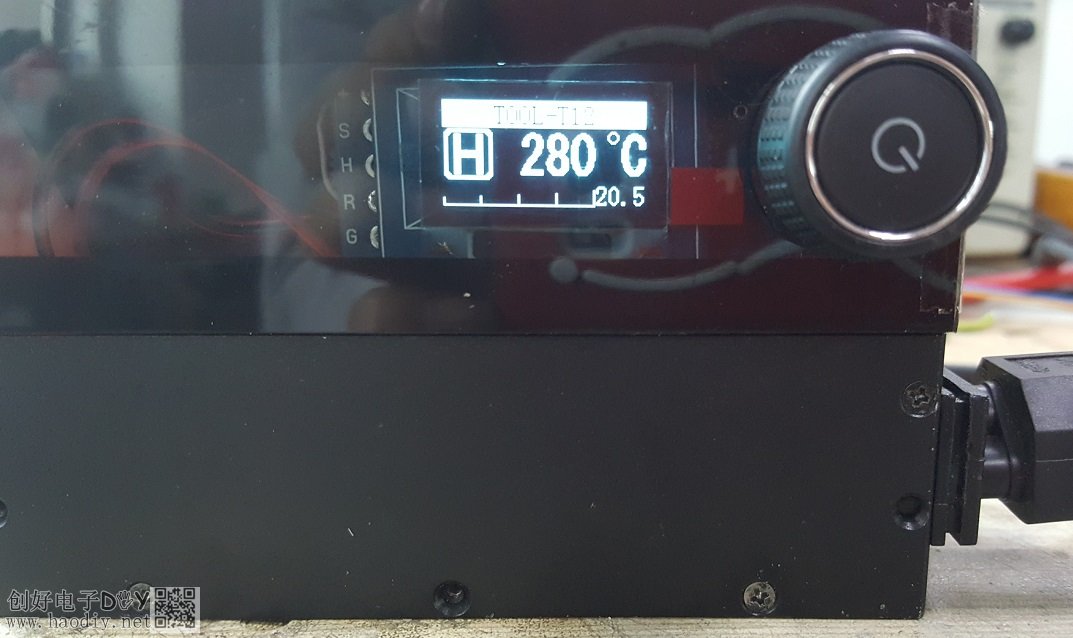

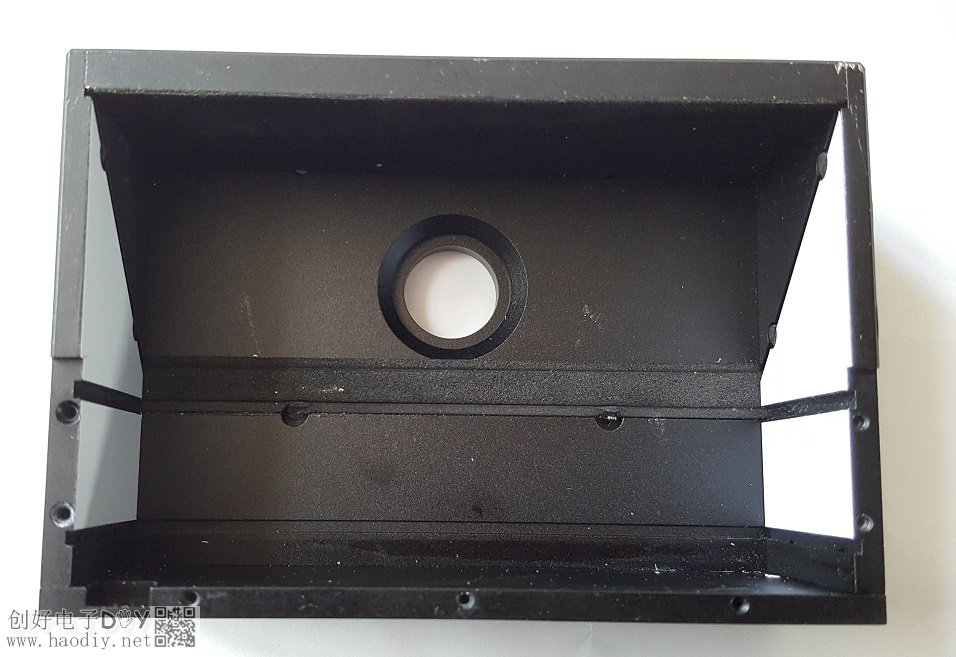

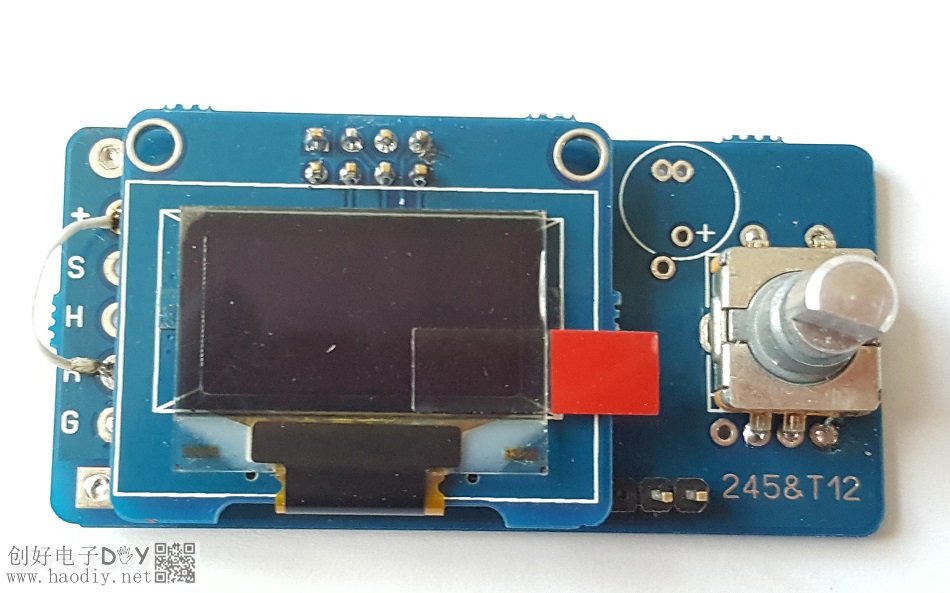

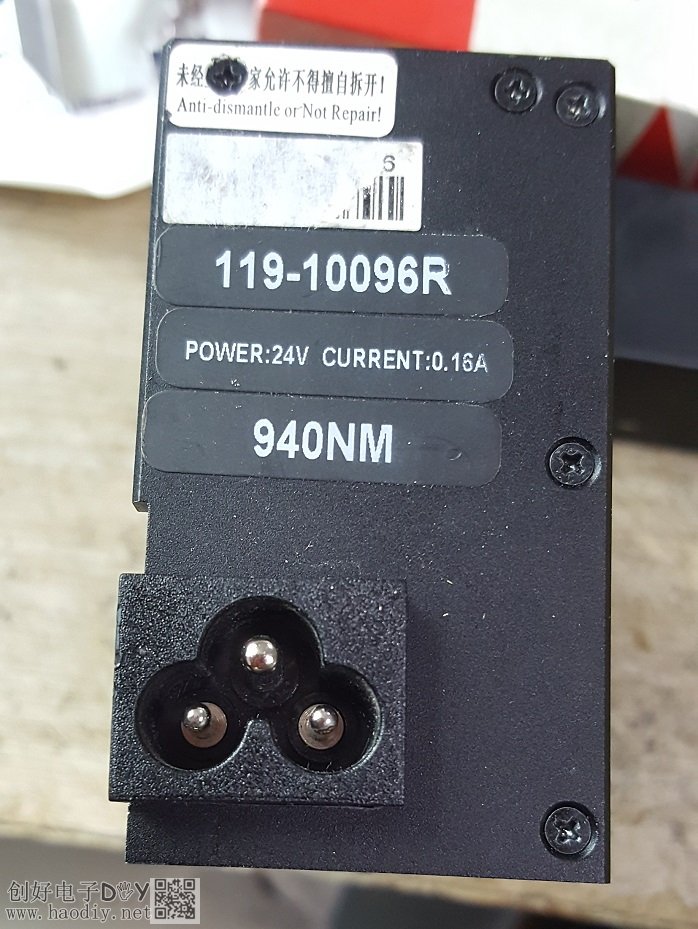

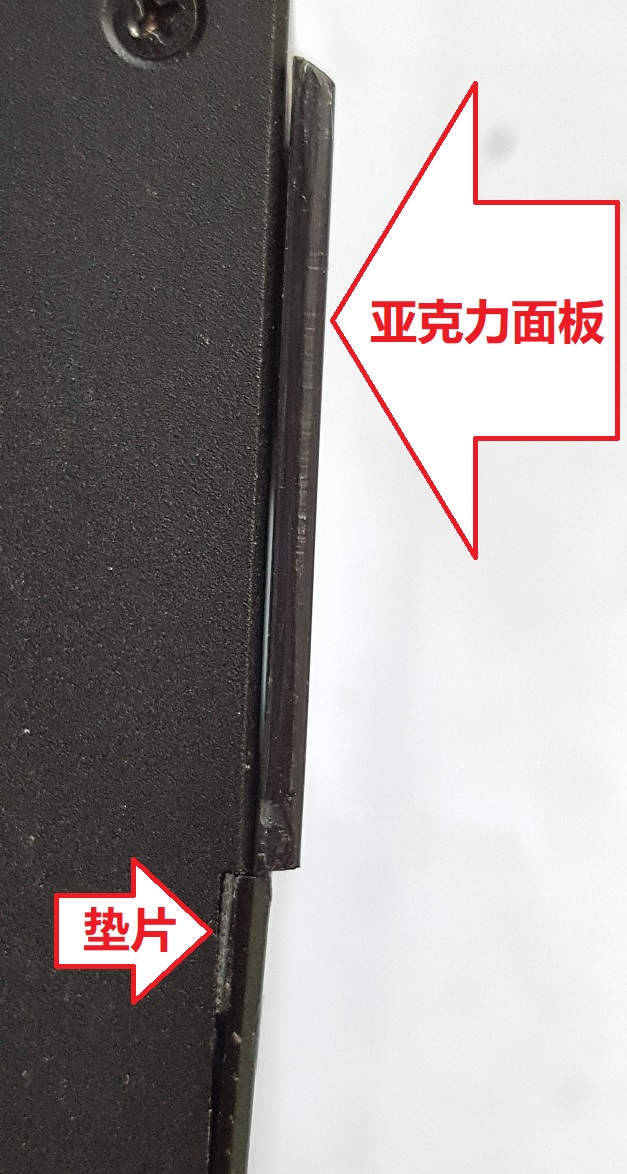

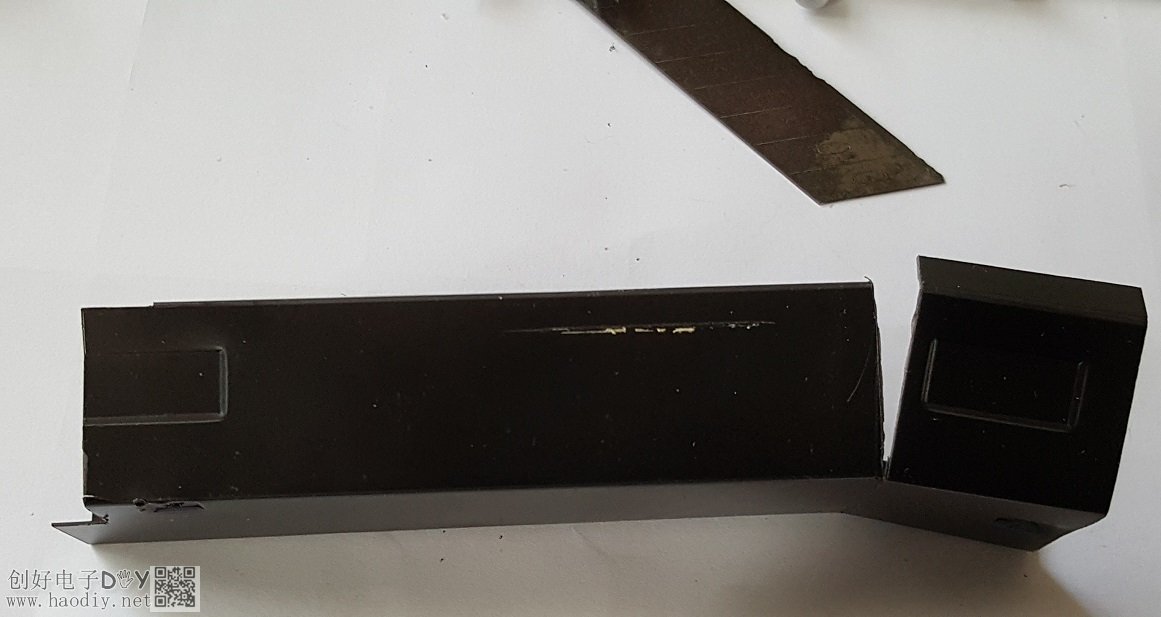

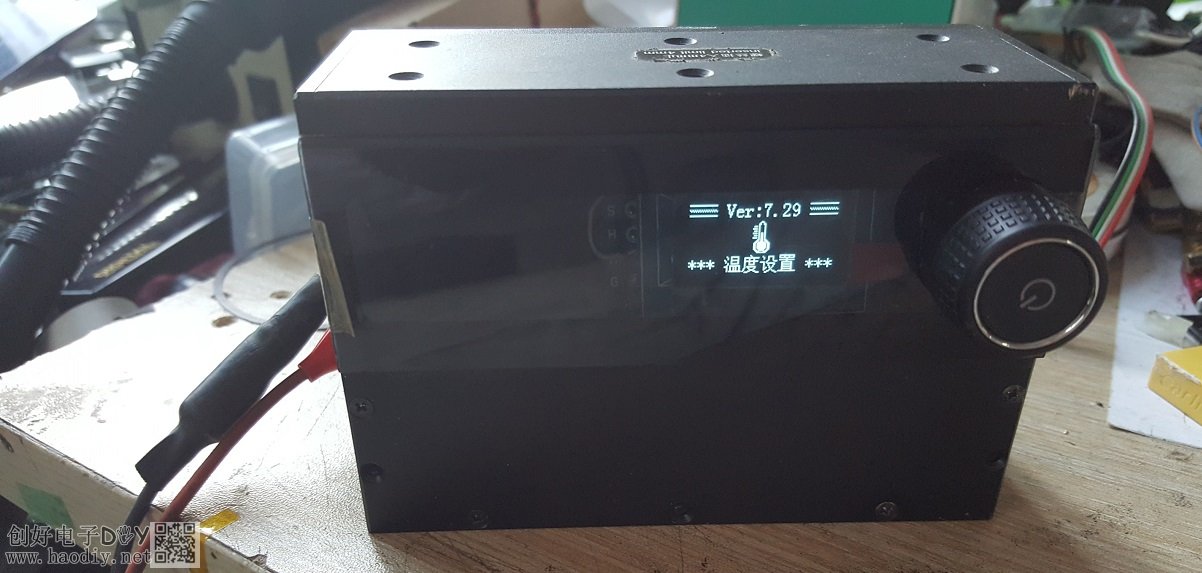

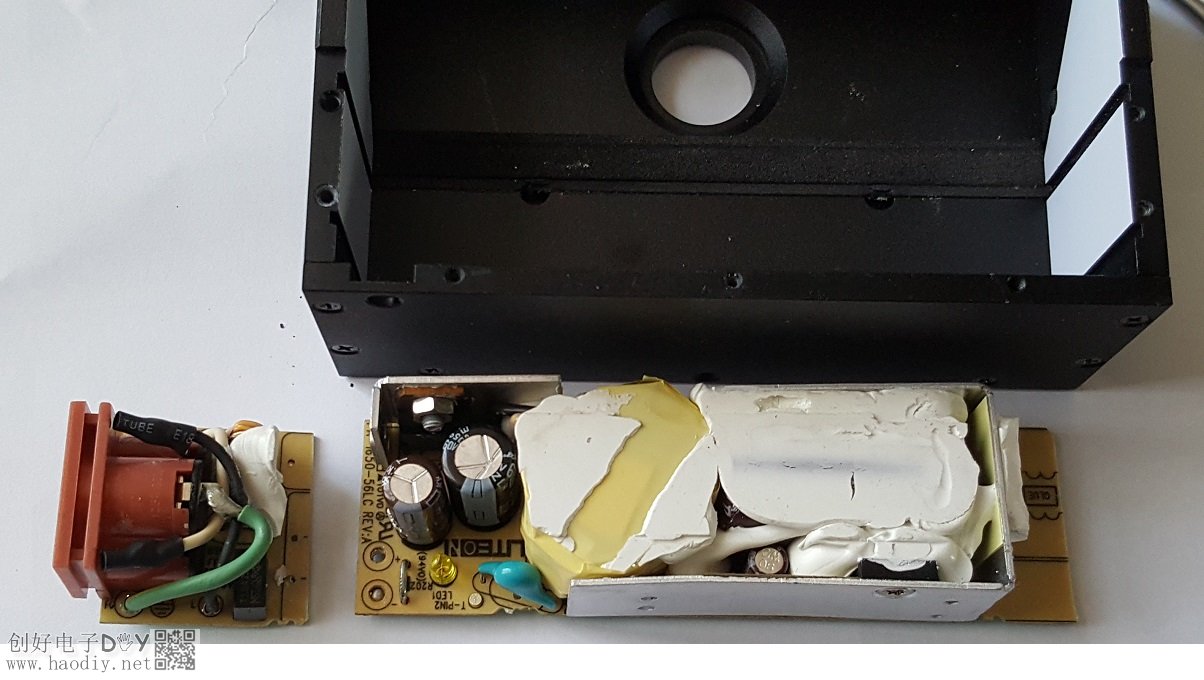

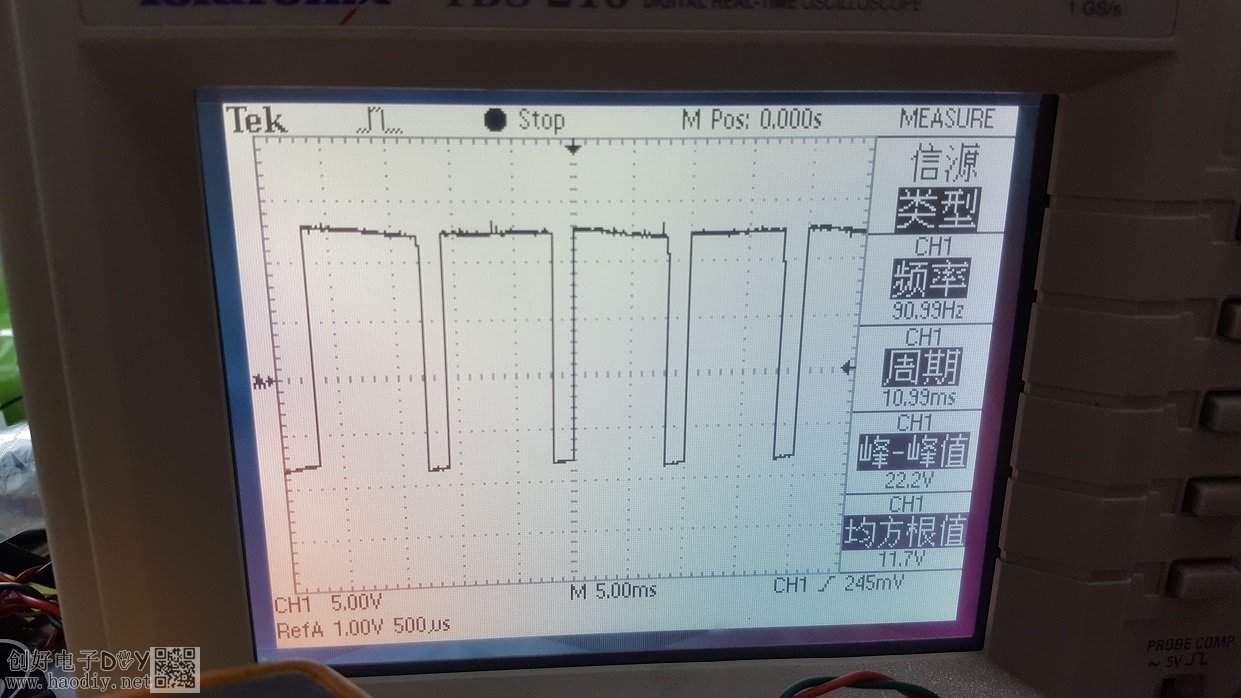

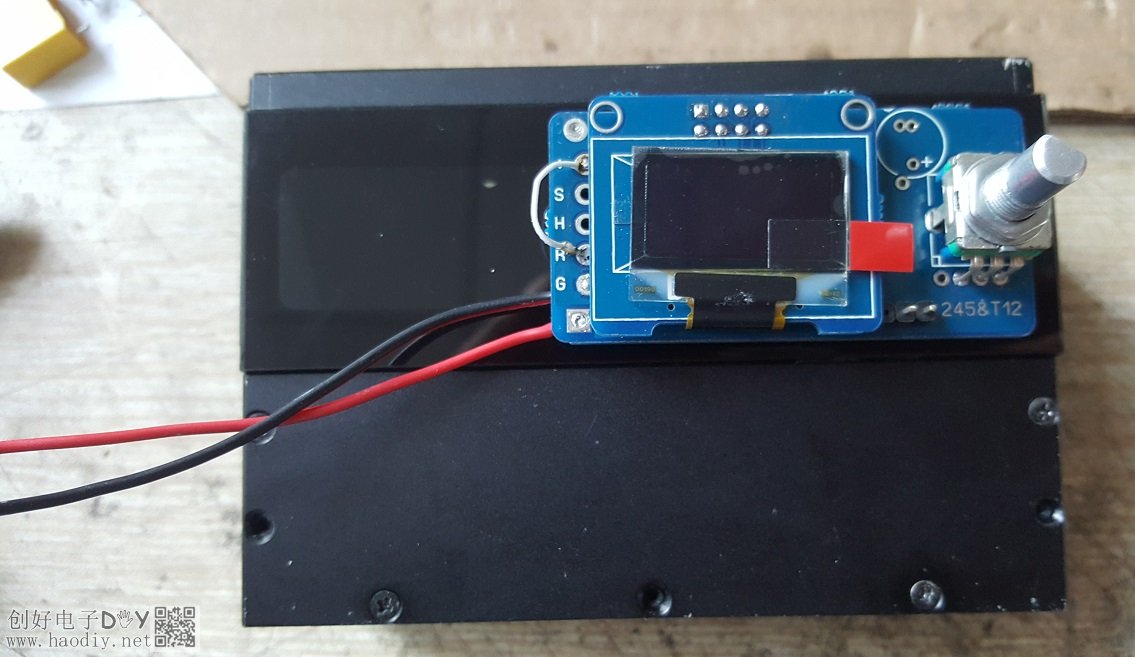

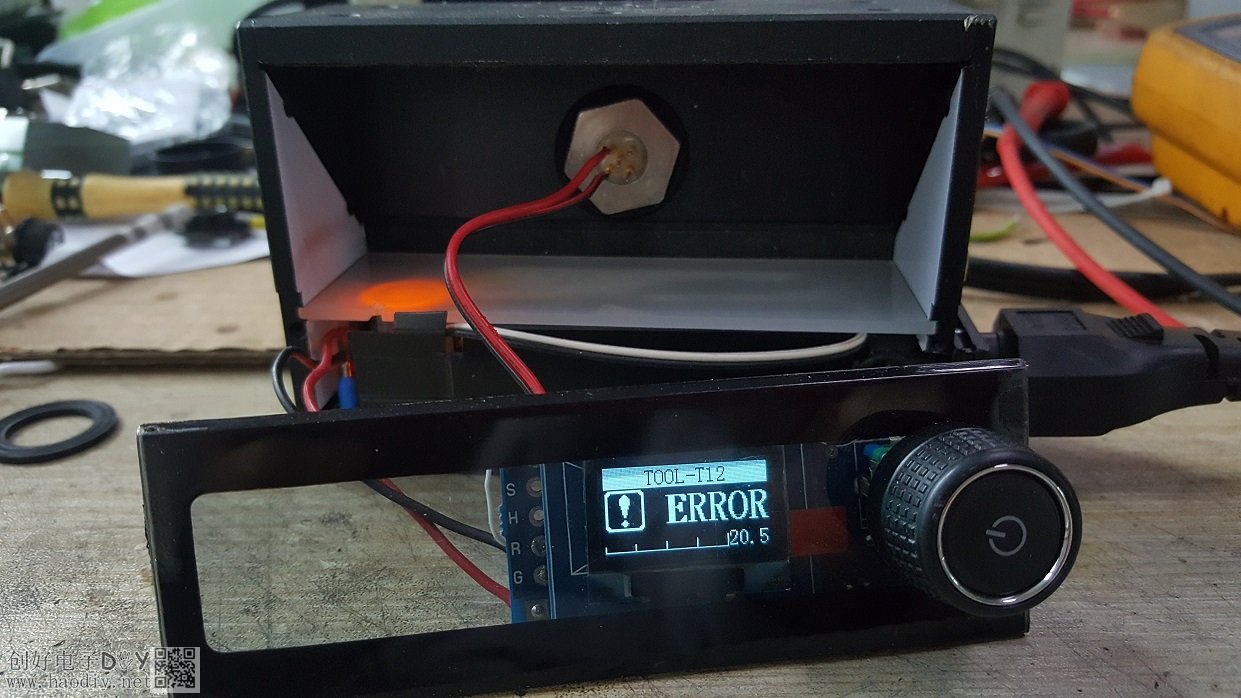

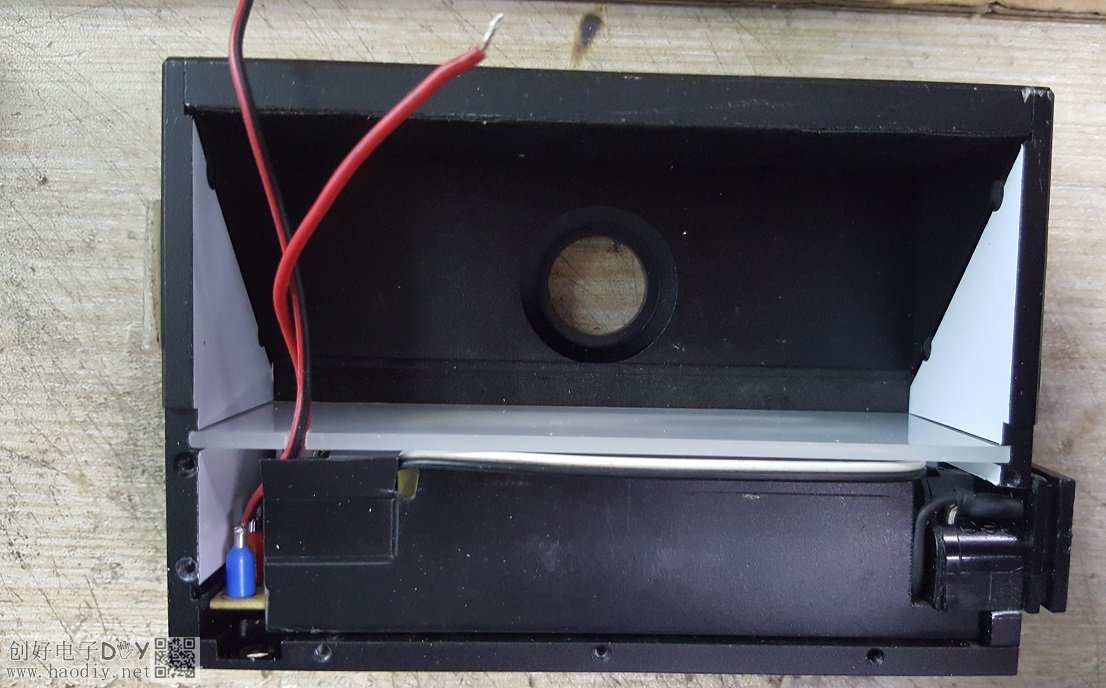

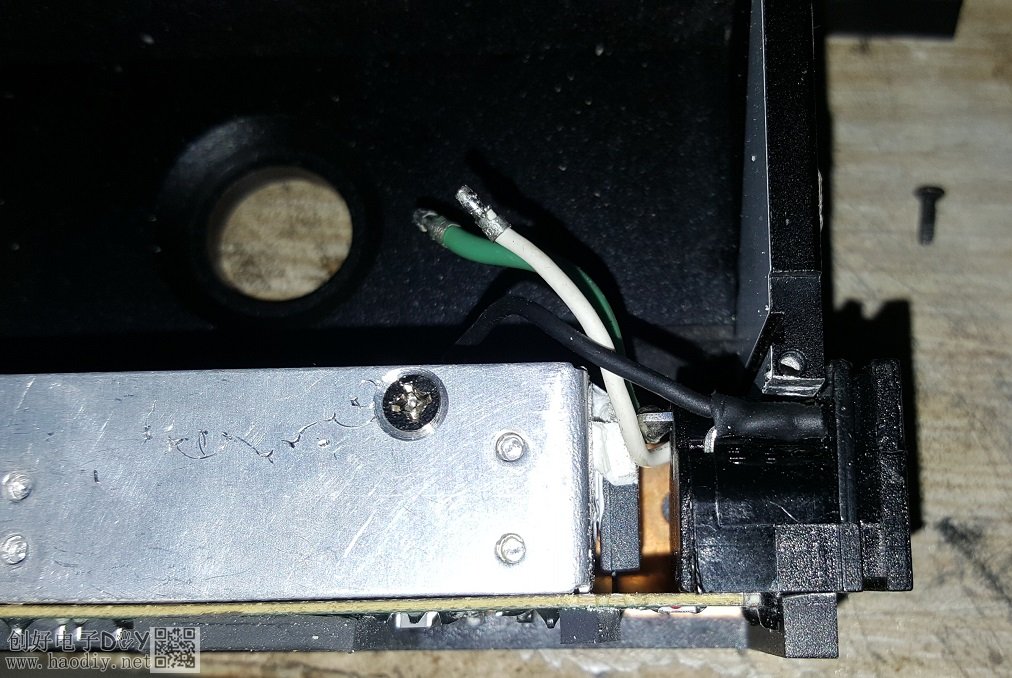

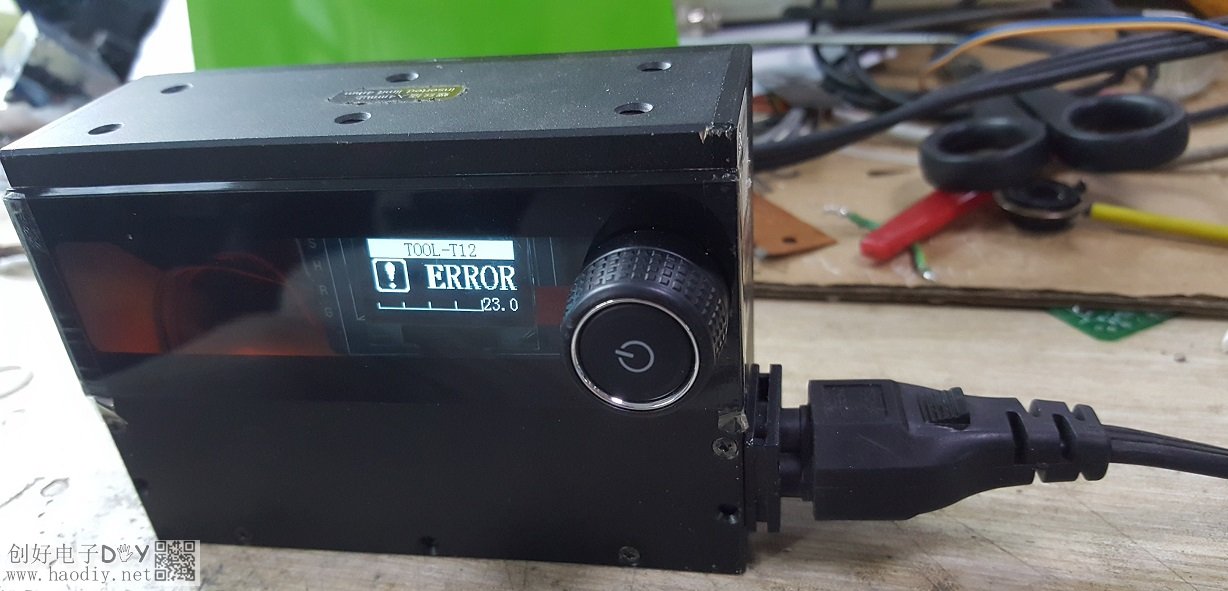

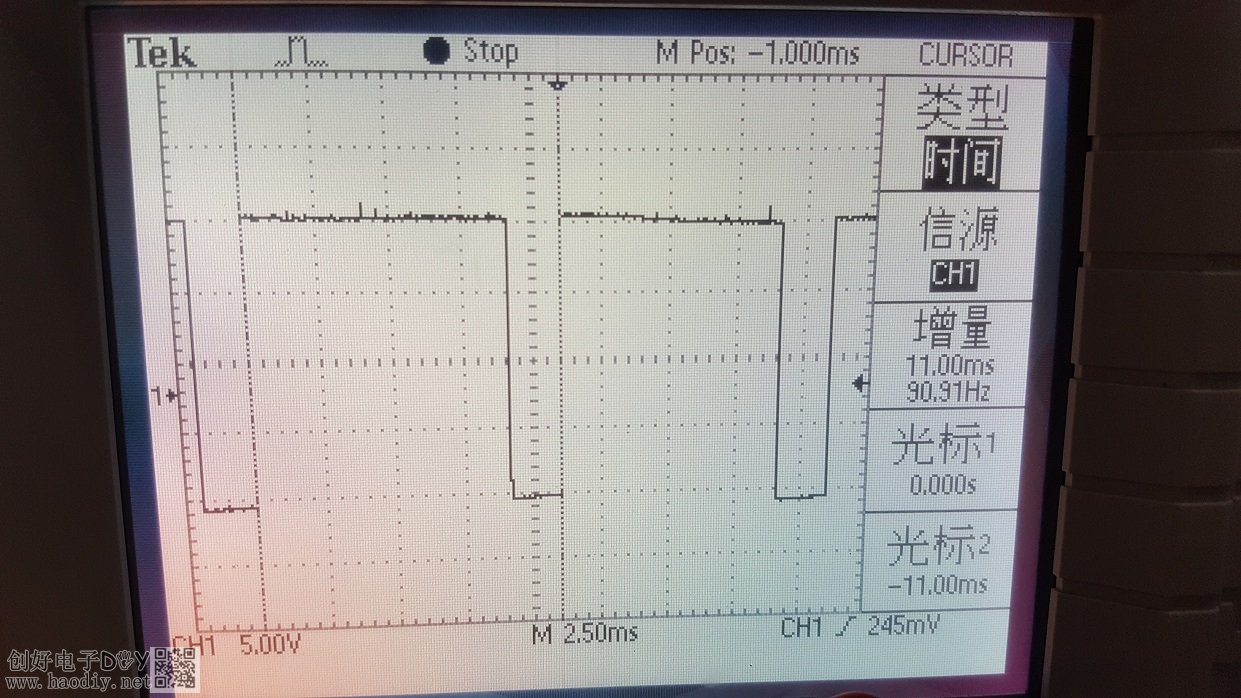

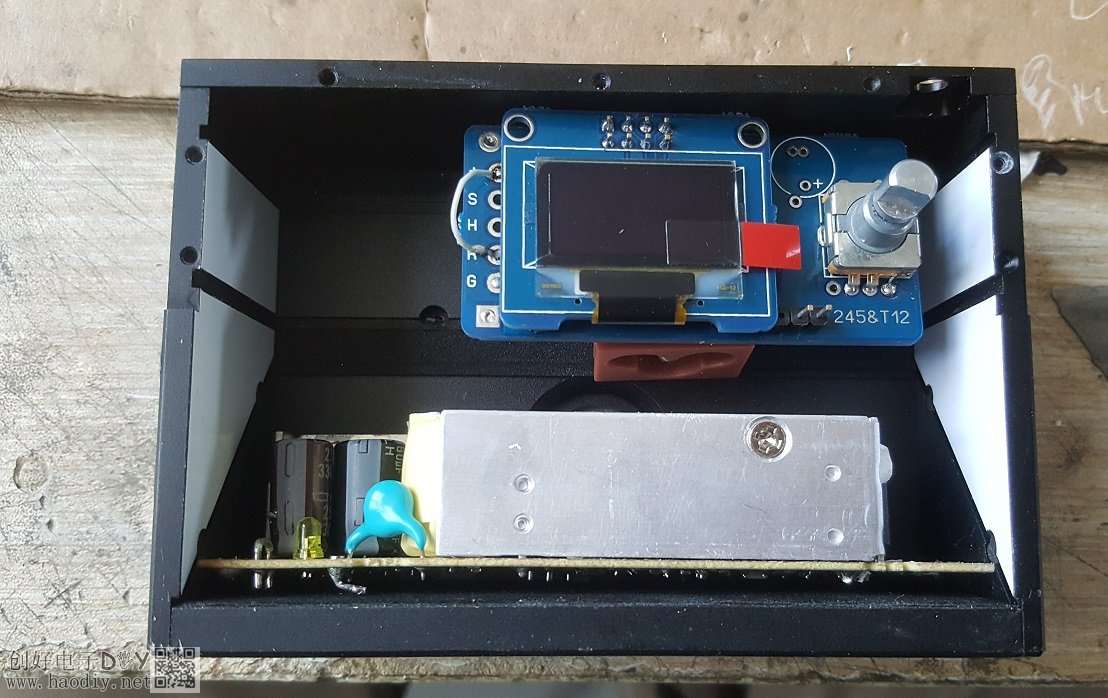

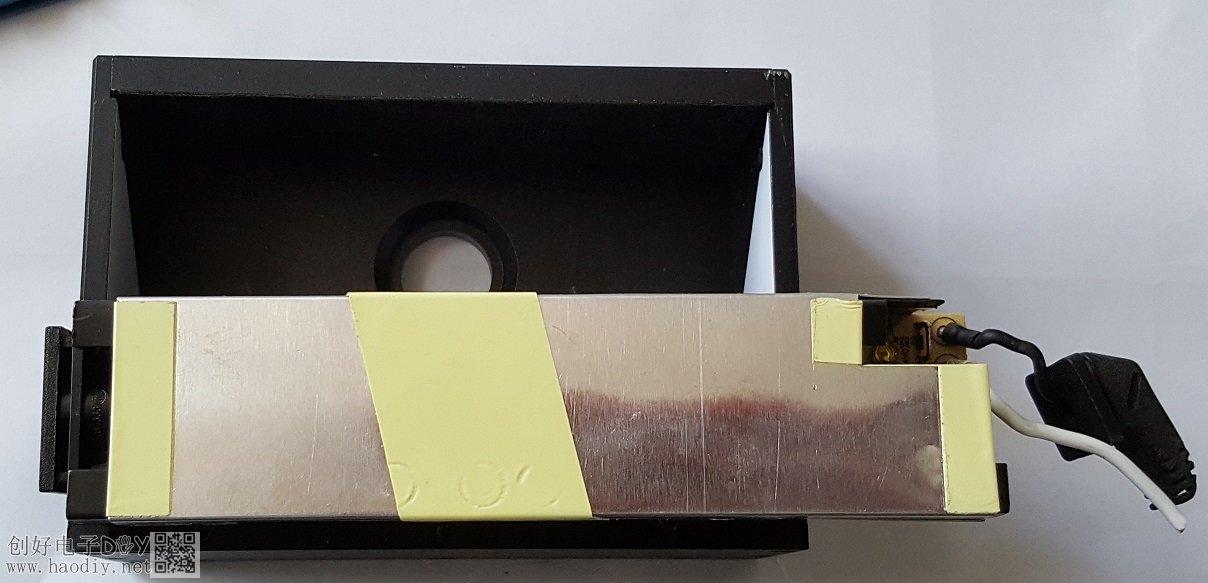

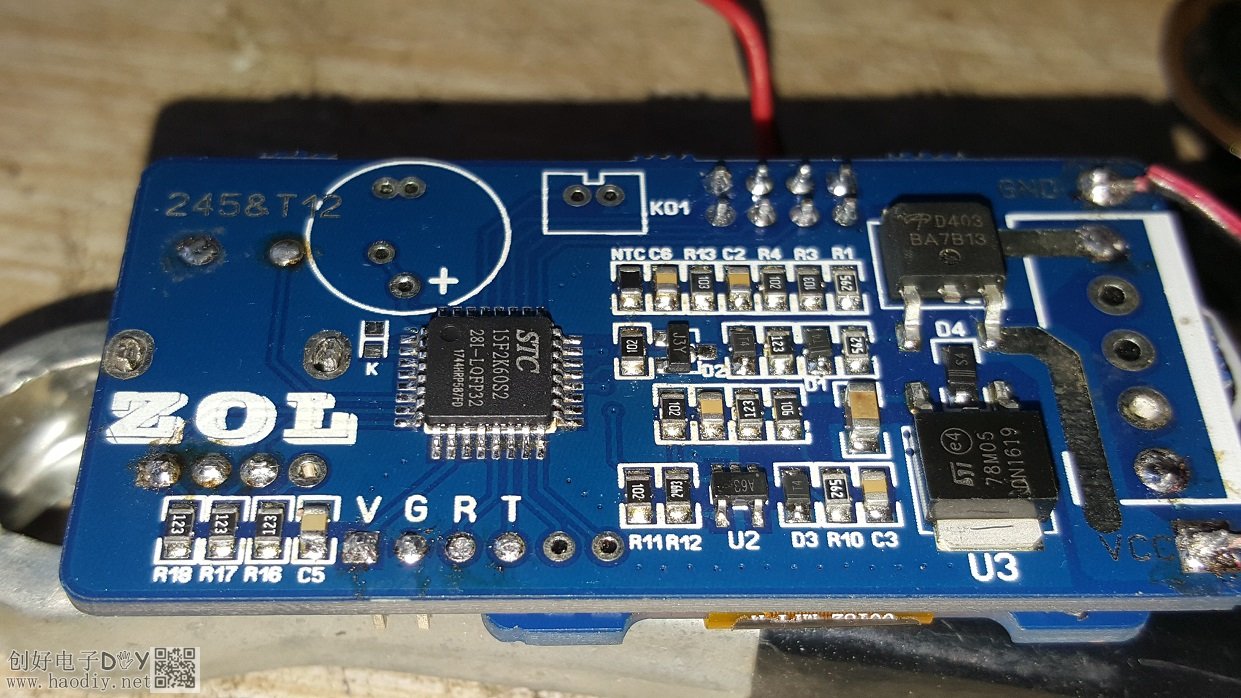

朋友赞助了一个白光T１２的焊台板子，OLED版的。 先睹为快  小巧的ＯＬＥＤ控制器。  单片机莫名其妙的还坏了，拆了换一片，幸亏以前买过两片备用的。  没有单片机啥也不是。  换新的芯片，还得从新下载程序进去，感谢蜗牛的各种支持。  看看这个大铝壳，又厚重，又结实，就用它做外壳了。  拿掉挡板，里面还带分隔仓的，刚好把变压器和控制板隔开。  拿了一个联想笔记本电源，宽窄刚好，就是长了点。虽然是19V的，但是为了向体积妥协，只能如此了。白光T12最佳供电是24V电压。 我修改联想变压器的分压采样小电阻，改到24V居然工作不正常， （估计有超压保护设计，改多了也没意义，只改到了20.5V。）  去掉塑料壳，好像有戏。  这部分主要是EMI电路，滤波防干扰，体积所限，就先不用了吧。  拆掉共模电感，Y电容，尺寸就够了。  仔细测量好尺寸，就切了。  东西都能安排进去。  塑料绝缘壳肯定也得切了，防止漏电，安全第一。  原来的铝制薄皮也缩小尺寸才能塞进去。  好像还有空间把品字插座镶嵌进去。  外壳测量好尺寸，把边沿都保护起来。  上台钳固定好。  先竖着切个大概，每次我都把孔开大，这次不能偷懒了。  锉刀仔细修修光滑。  放进去刚刚好，最满意的一次开槽。  铝皮就不用了，免得割坏导线。放进铝壳的下半部分，把分隔板也装好。  品字插座镶嵌的还可以，比较牢固，没露缝。  本来想用这个面板，但是铝制面板就显得太乱了，下次吧。  这块面板还不错，就用它了（没事去废品站抠各种觉得有用的小东西，都攒了半间屋子了。）  下面的铝盖要这样处理，粘两个垫高塑料片上去。  铝板垫高以后是这个效果的。  这样下面的挡板会稍微高出来一点，亚克力面板就不会滑落，固定起来比较方便。  比划好位置，就可以钻孔固定了。  Ｔ１２烙铁头接受到的驱动电压是这个样式嘀，  一个脉冲周期是９０.９１Ｈｚ。  算了一下，占空比８３％左右，20V供电的话，T１２头子只有３０W的功率了。平时都是焊接小工具，也够用了。如果是２４V供电，就有差不多５０W了，看着真捉急，有空还得把变压器电压改到２４V。  装个插座在外壳后面。用来连接Ｔ１２的手柄。  测试了一下，尺寸布局还可以。  没插烙铁芯的时候，屏幕有错误提示。  白光Ｔ１２的OLED焊台DIY完毕。随便设置一下，就可以加入工具序列啦 (责任编辑：admin) |
