全新结构自制全铝小主机第二季！
时间:2017-07-14 20:58 来源:未知 作者:admin 点击:次
| 经过几个月断断续续的改进，第二季终于完成了，完成度80%，个别小配件因为快递放假收不到了，先贴出来大家看看。 整机尺寸：330*250*89mm 配置： 主板：华擎h81 ITX 处理器：i7-4790 内存：8G 显卡：华硕猛禽GTX960-4G 硬盘：120G+1T 电源：台达额定300W 80PLUS TFX 箱体材质：3mm6系列铝板+1mm镀锌板 加工方式：数控铣+激光切割 颜色：上下灰色，中间黑色 -----------------------------------

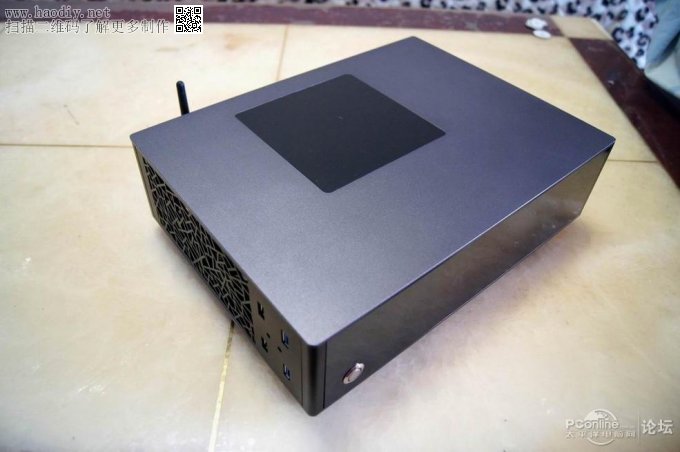

为了保证外观，上盖板没有用螺丝固定，而是在内侧用胶固定的

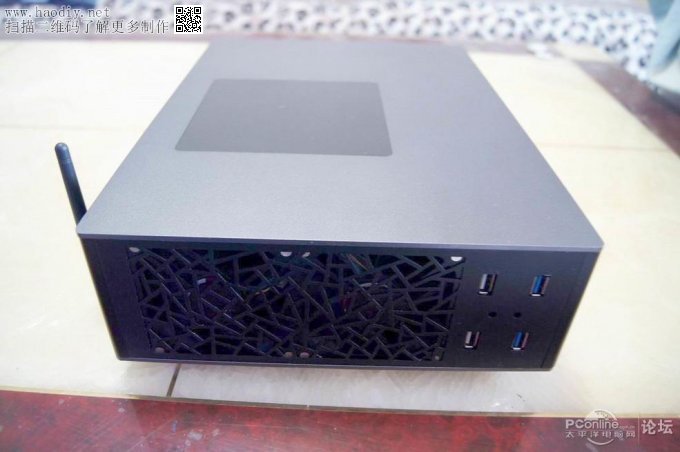

左视图，出风孔，双层板，里层是2mm铝板，外层是1mm镀锌板

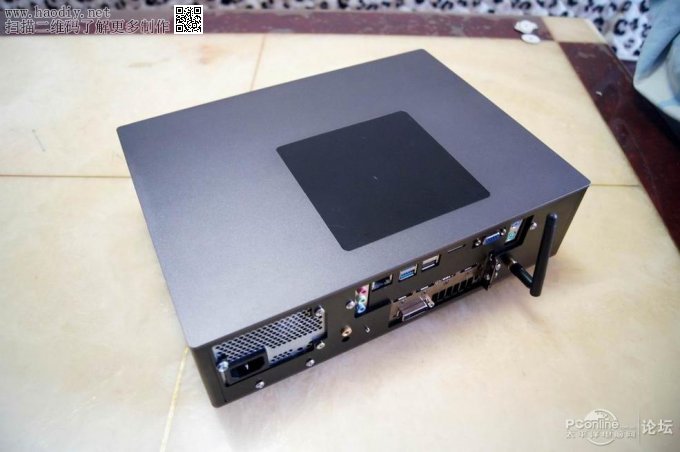

左后视图，天线是蓝牙模块的

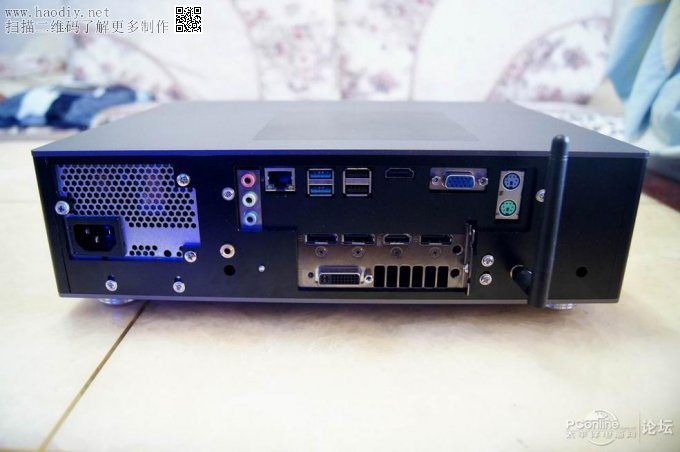

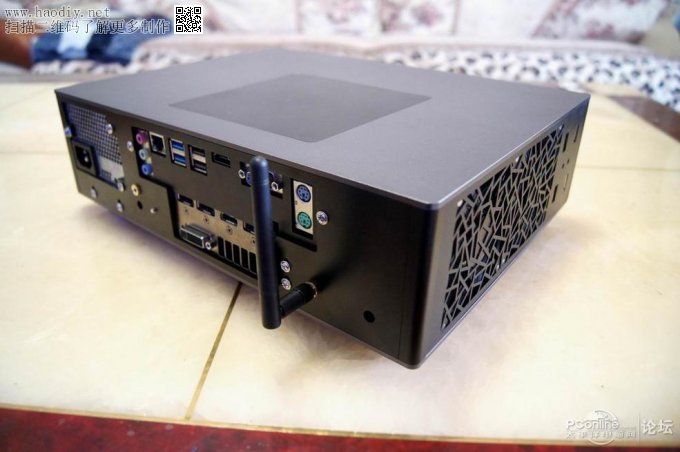

后视图，全部是倒置的，主板在显卡上方
有人知道那块黑色的是干啥的吗？（最后揭秘）

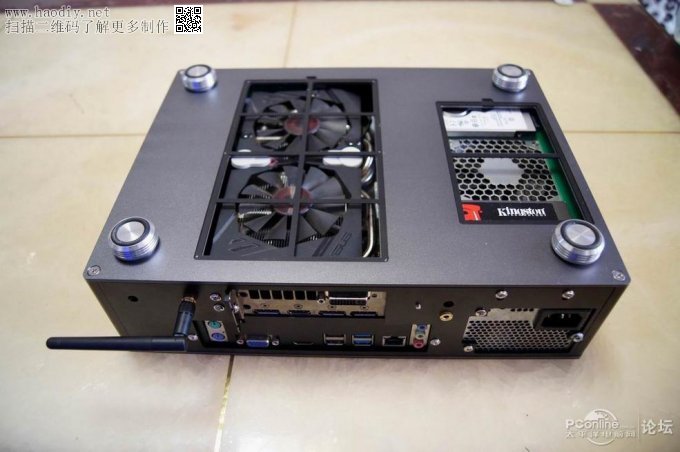

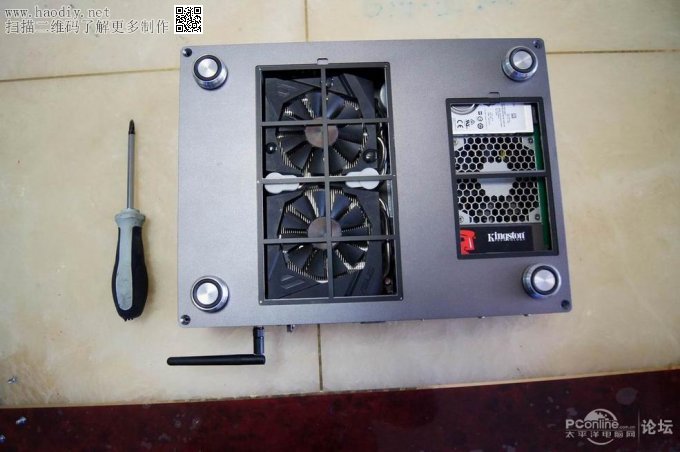

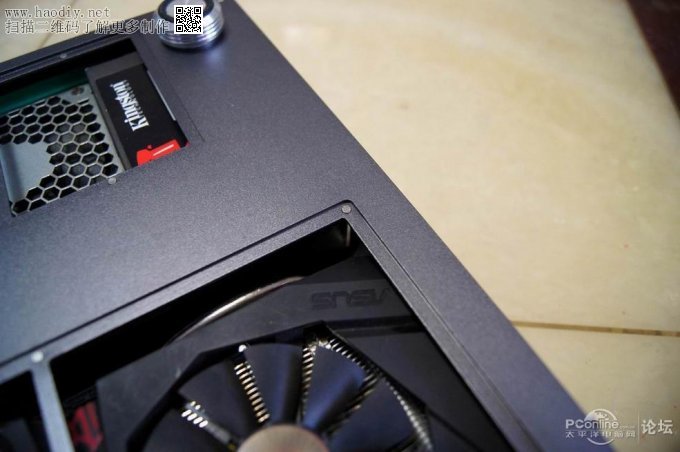

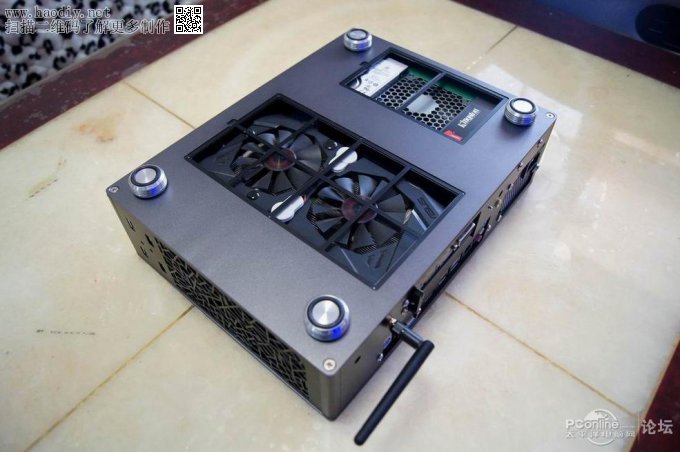

底部，分别是显卡和电源，也是机箱的进风口

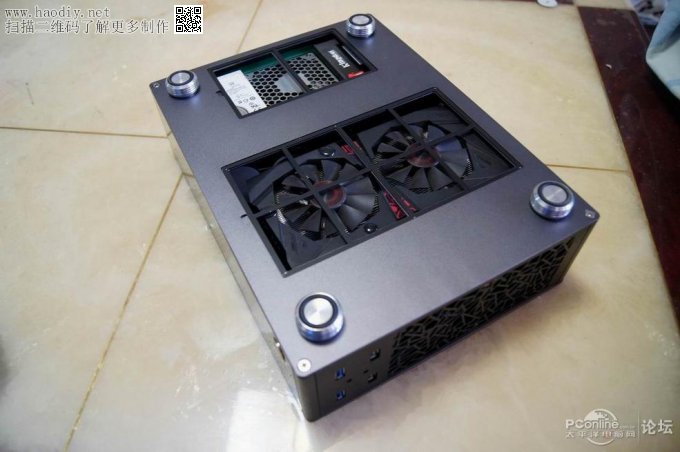

换个角度，整机风道是下进左出，电源独立散热，效率很高，不必担心积热
准备拆开

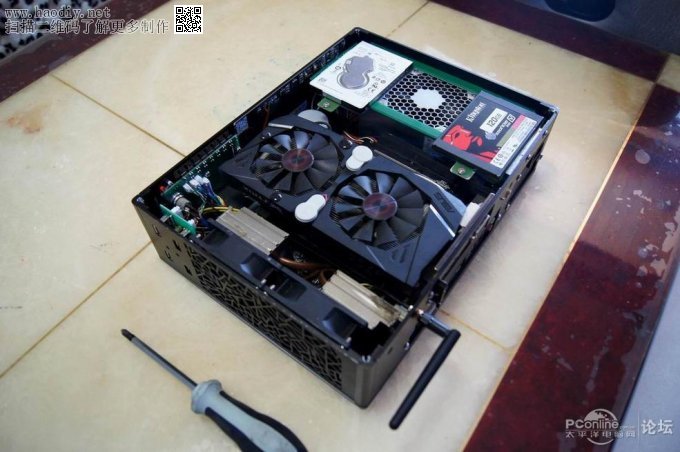

去掉底板

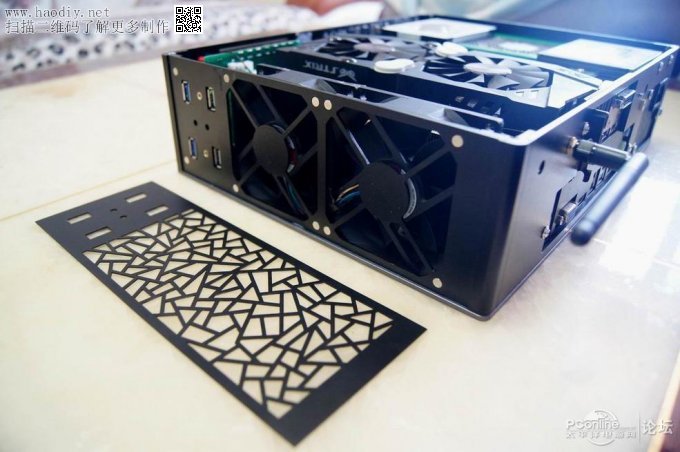

出风口可拆换，磁吸的，方便个性定制

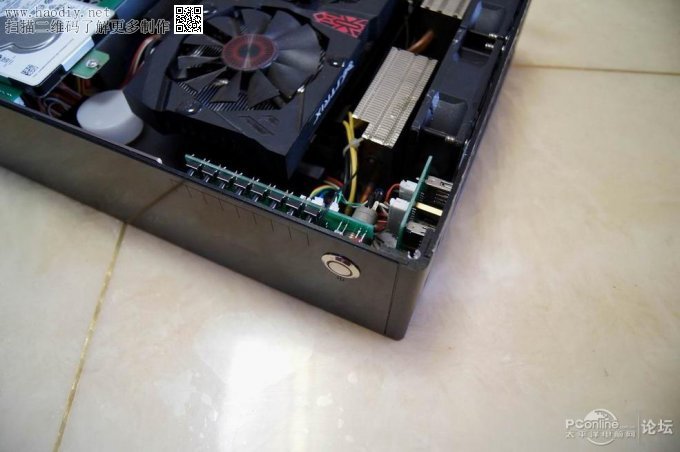

前面板按键，控制时钟调节、频谱显示、蓝牙播放控制

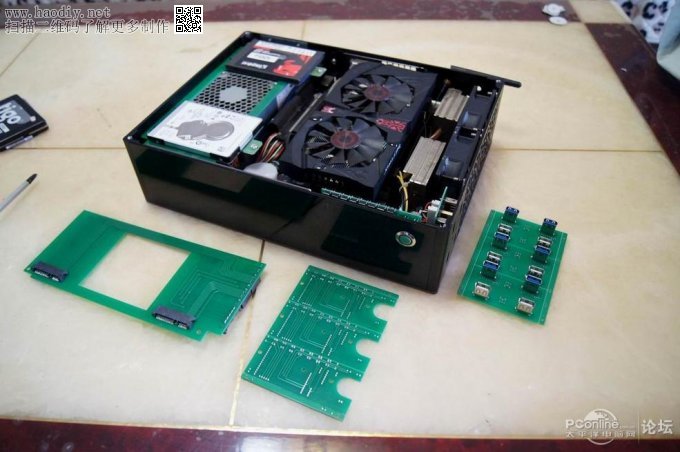

定制的PCB

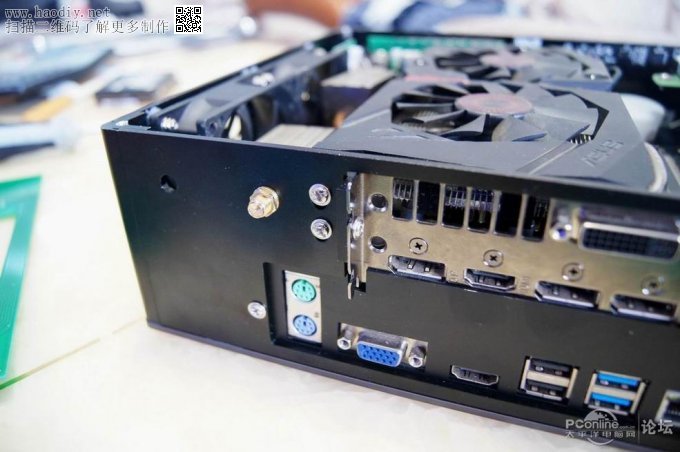

显卡固定，这个地方刚开始挺让人头疼，铝板折弯容易裂，后来用了角铝

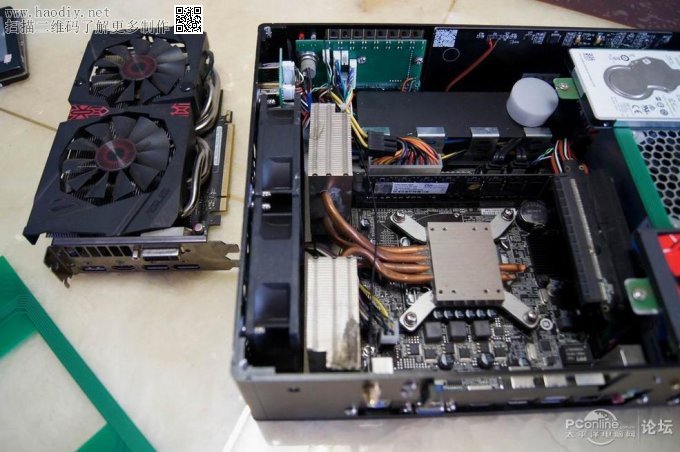

卸掉显卡
主板挡板是定制的，镀锌板激光切割，成本不高

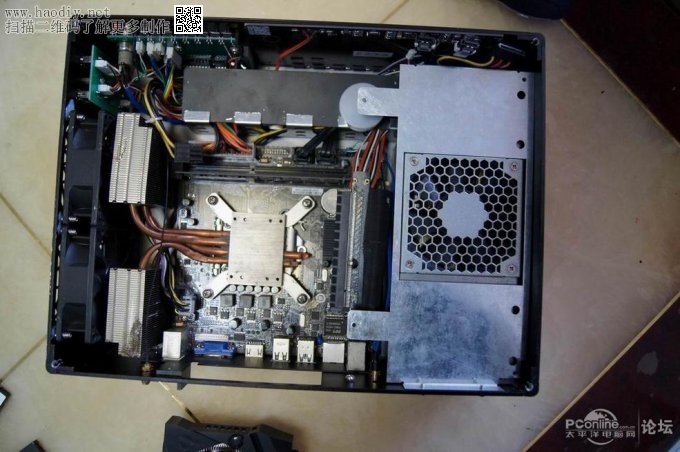

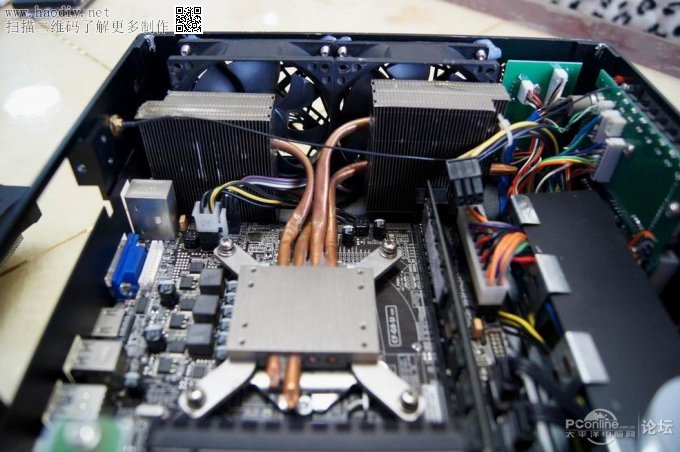

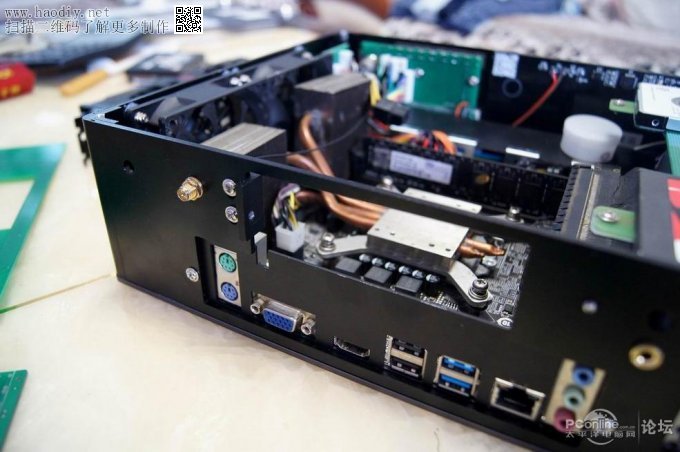

CPU散热片偏置，四根6mm热管

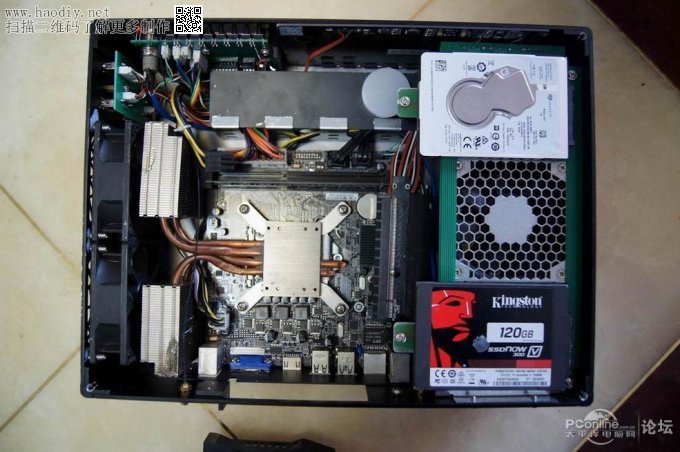

电源上方两块2.5硬盘，直插，不需要接线，方便安装，线路更整齐

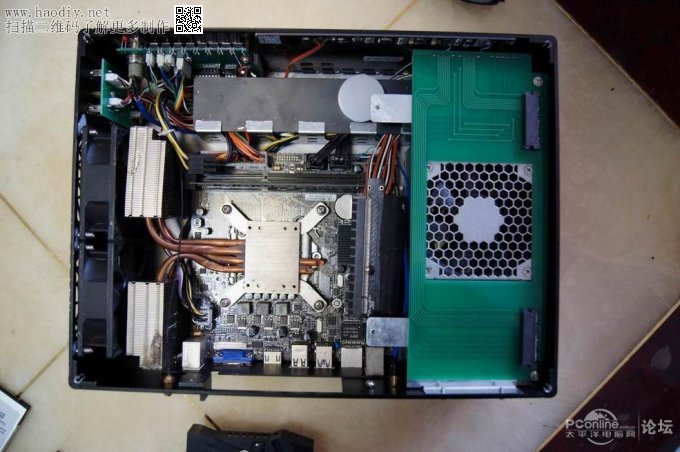

卸掉硬盘，露出硬盘接口板

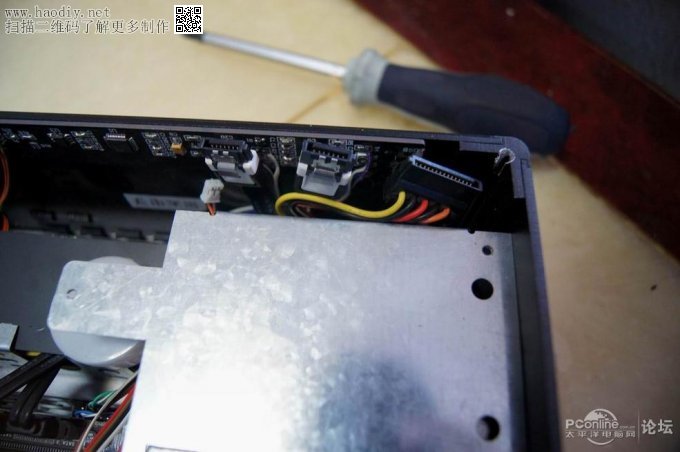

卸掉硬盘接口板，下面是一个支架
硬盘数据线
硬盘固定片，没来得及做，用废的pcb板手工做的

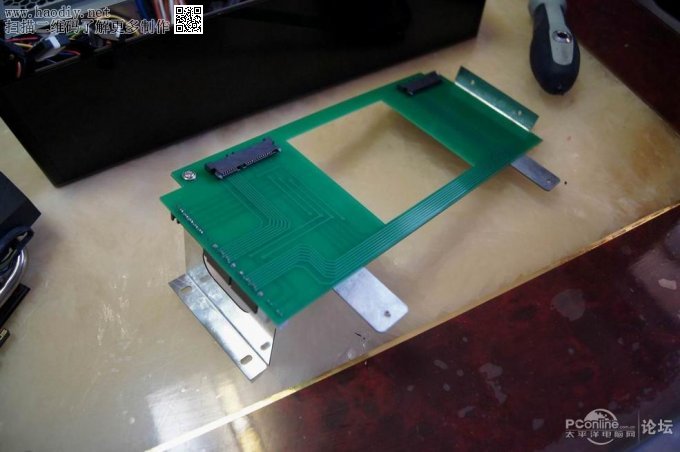

硬盘接口板和支架

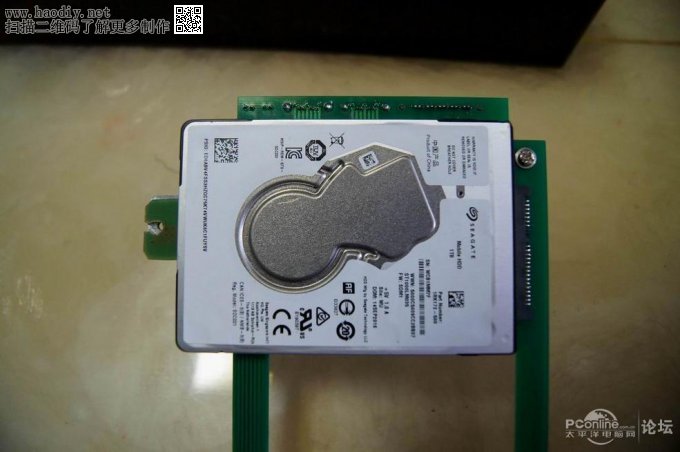

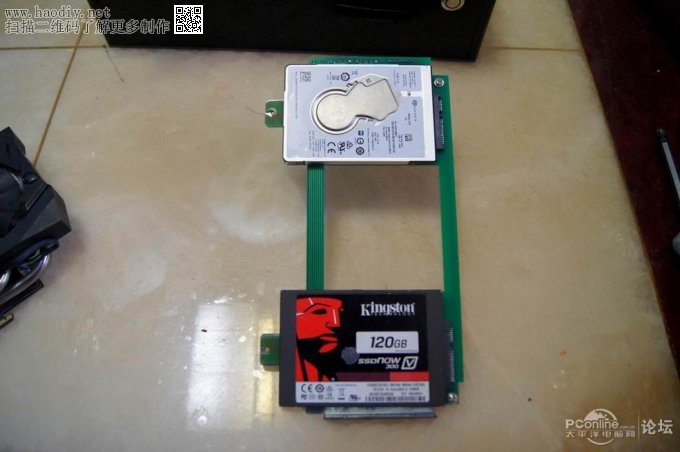

装上硬盘
装上硬盘

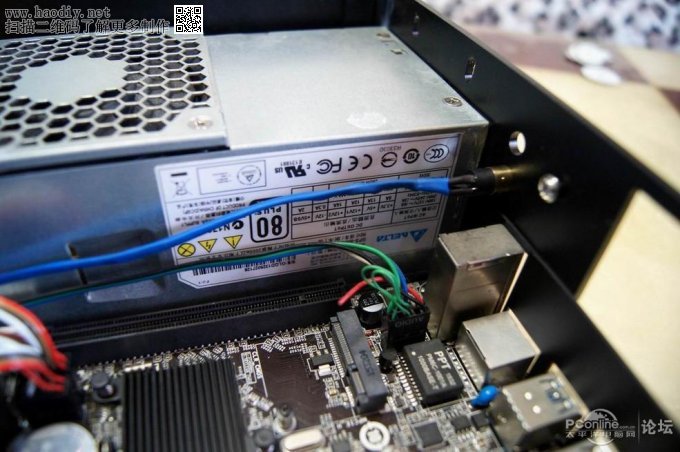

电源，台达额定300W 80PLUS TFX

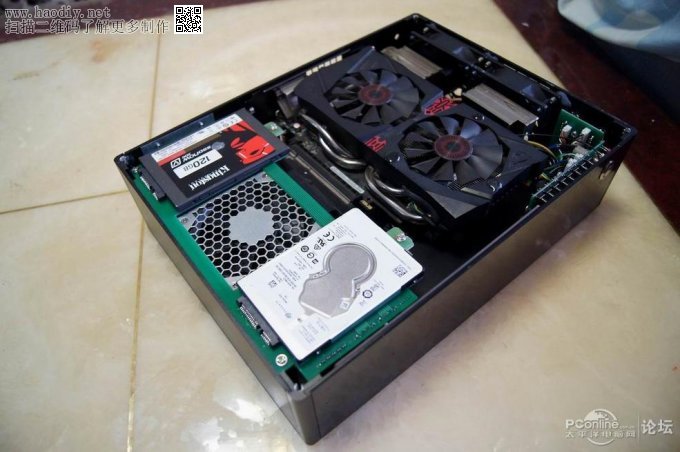

装回显卡硬盘
装回显卡硬盘
装上下盖

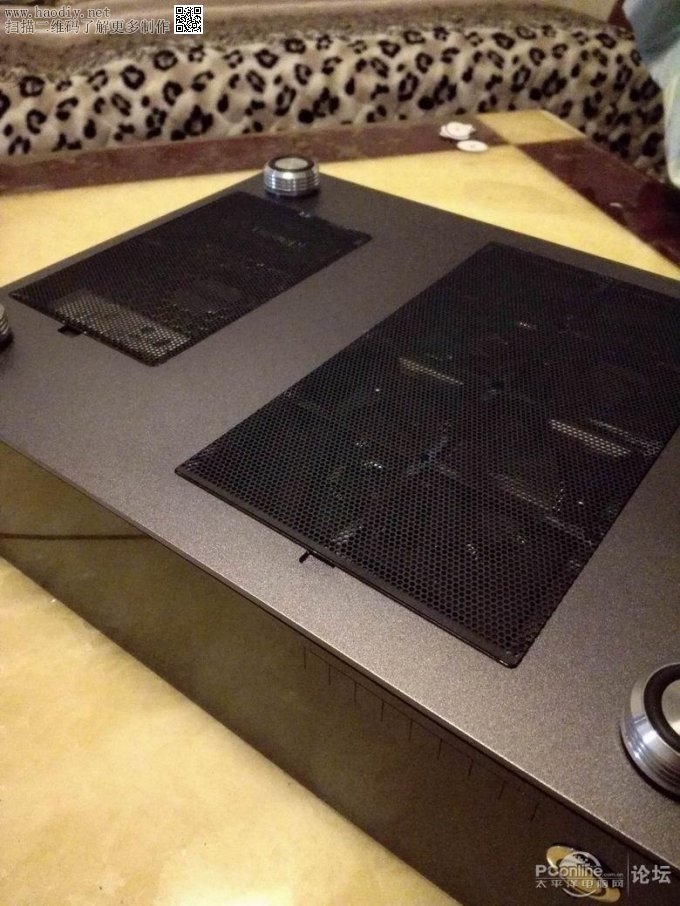

防尘网。暂定1.5mm孔径
磁吸特写，3mm*1mm，感觉有点小了，吸力不太够

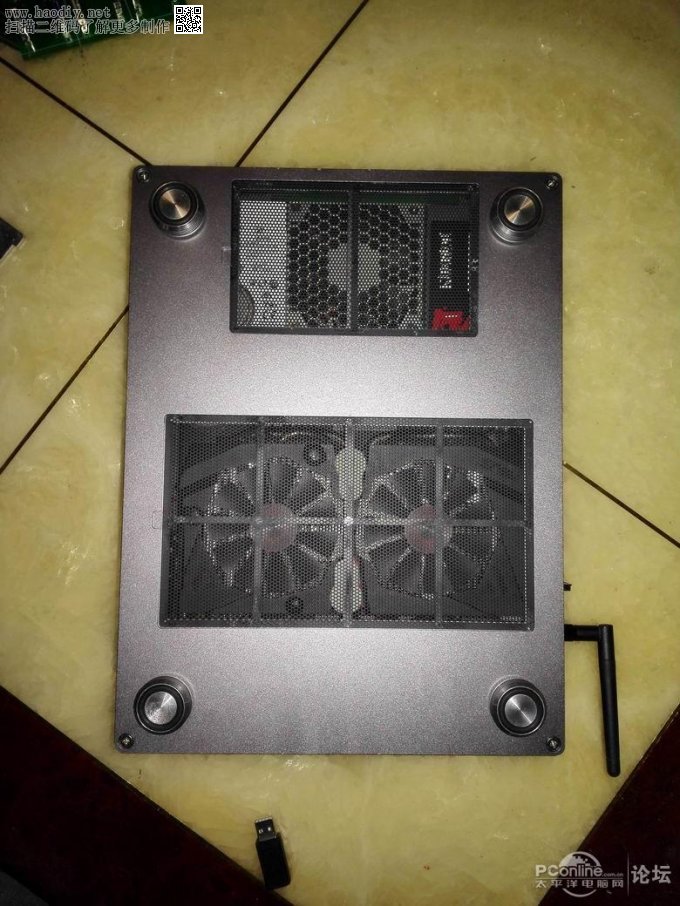

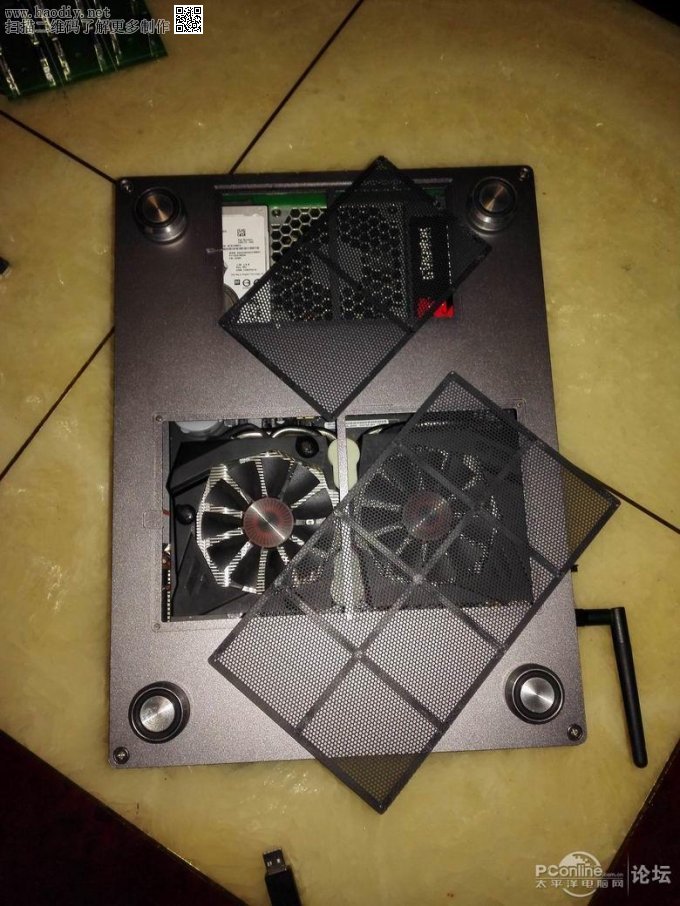

安装防尘网，留了手扣的位置，方便拆换  (责任编辑：admin) |
