终于点亮了工行U盾，12864B LCD接口定义图
时间:2017-07-09 16:03 来源:数码之家 作者:digger63 点击:次
之前发了个拆解的帖子：http://bbs.mydigit.cn/read.php?tid=1237275
这两天在网上找了些资料和教程，终于把它点亮了。

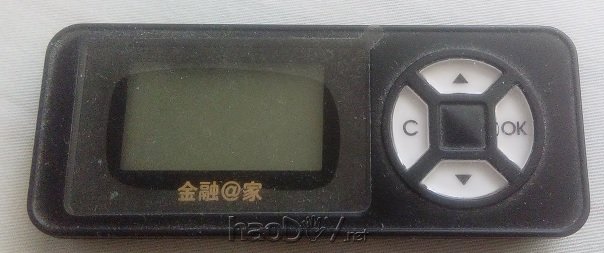

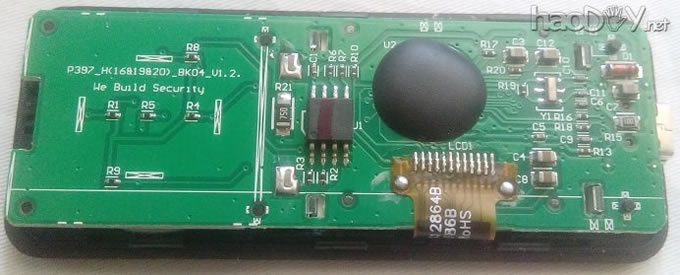

拆开后

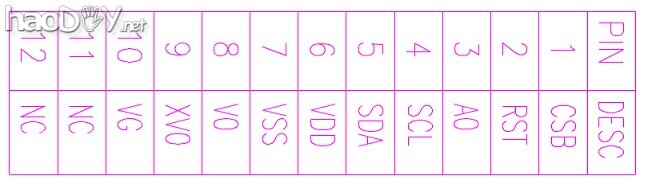

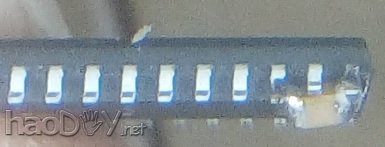

LCD接口定义：

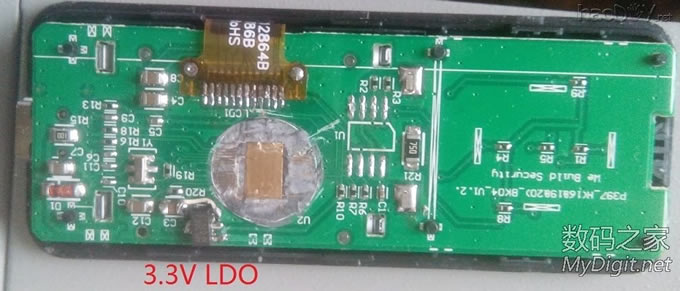

将牛屎及FLASH去除，原3.3V LDO在牛屎里，所以另加一个3.3V稳压IC。

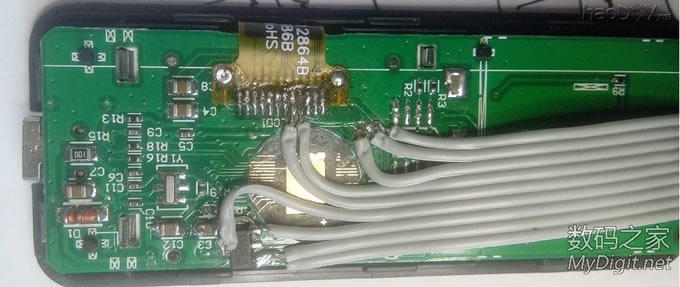

引出5根LCD控制线及3.3V和GND线各两根。
我用的MCU是STC-15W1K16S，SOP28。 先在VCC和GND脚焊上0.1uF电容。

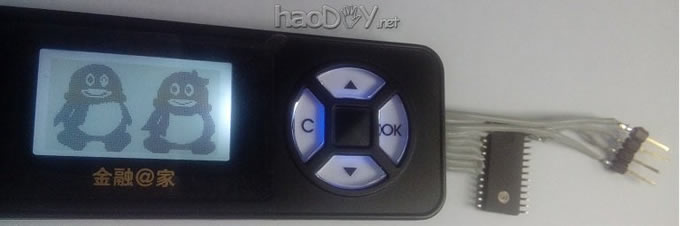

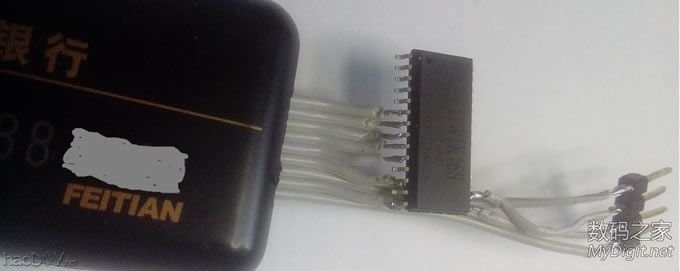

再将引出的线和ISP线直接连接到MCU上。线是从原挂绳孔扩大后引出的。 暂时烧了个测试用的程序。下一步研究移植一个万年历看看。  U盾.zip (4 K) 下载次数:31 后续 U盾DIY GPS万年历兼谈STC EEPROM的使用： http://bbs.mydigit.cn/read.php?tid=1283320 驱动U盾LCD屏---代码初步解析 http://bbs.mydigit.cn/read.php?tid=1374894 坛友的 农行U盾液晶屏再利用DIY（附代码） http://bbs.mydigit.cn/read.php?tid=1268821 坛友的 建行e路通19264点阵屏改液晶模块，顺利点亮 http://bbs.mydigit.cn/read.php?tid=1235754 教大家如何点亮建行网银盾的液晶屏（附代码指令） http://bbs.mydigit.cn/read.php?tid=1295119 成功驱动农行、工行U盾屏，排线丝印TSE1G6012或FPC-QFG12864 http://bbs.mydigit.cn/read.php?tid=1425394 成功驱动工行U盾12864屏，排线丝印FM92031ACT6 http://bbs.mydigit.cn/read.php?tid=1425706 (责任编辑：admin) |
